Устройство для передачи и приема дискретных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

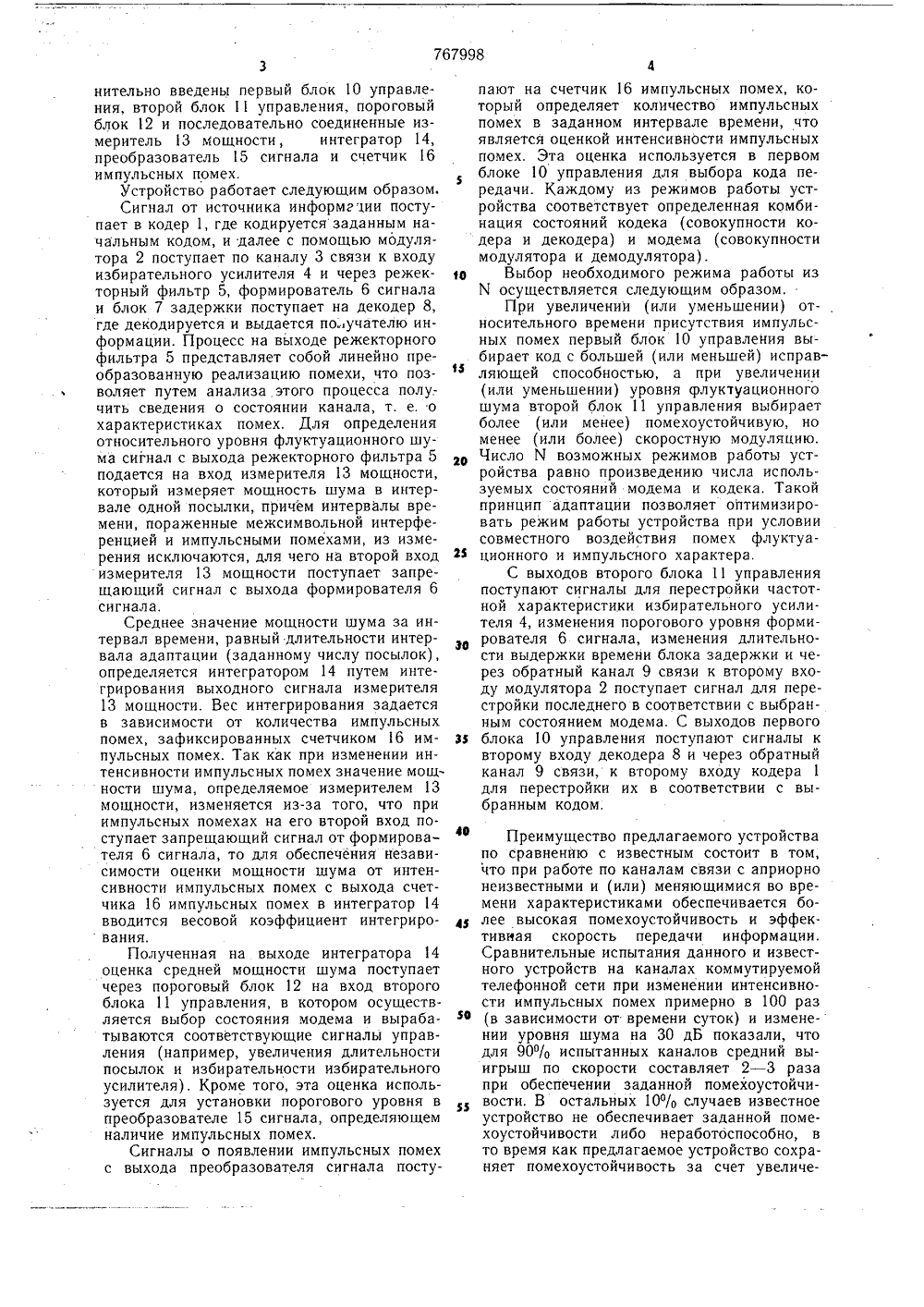

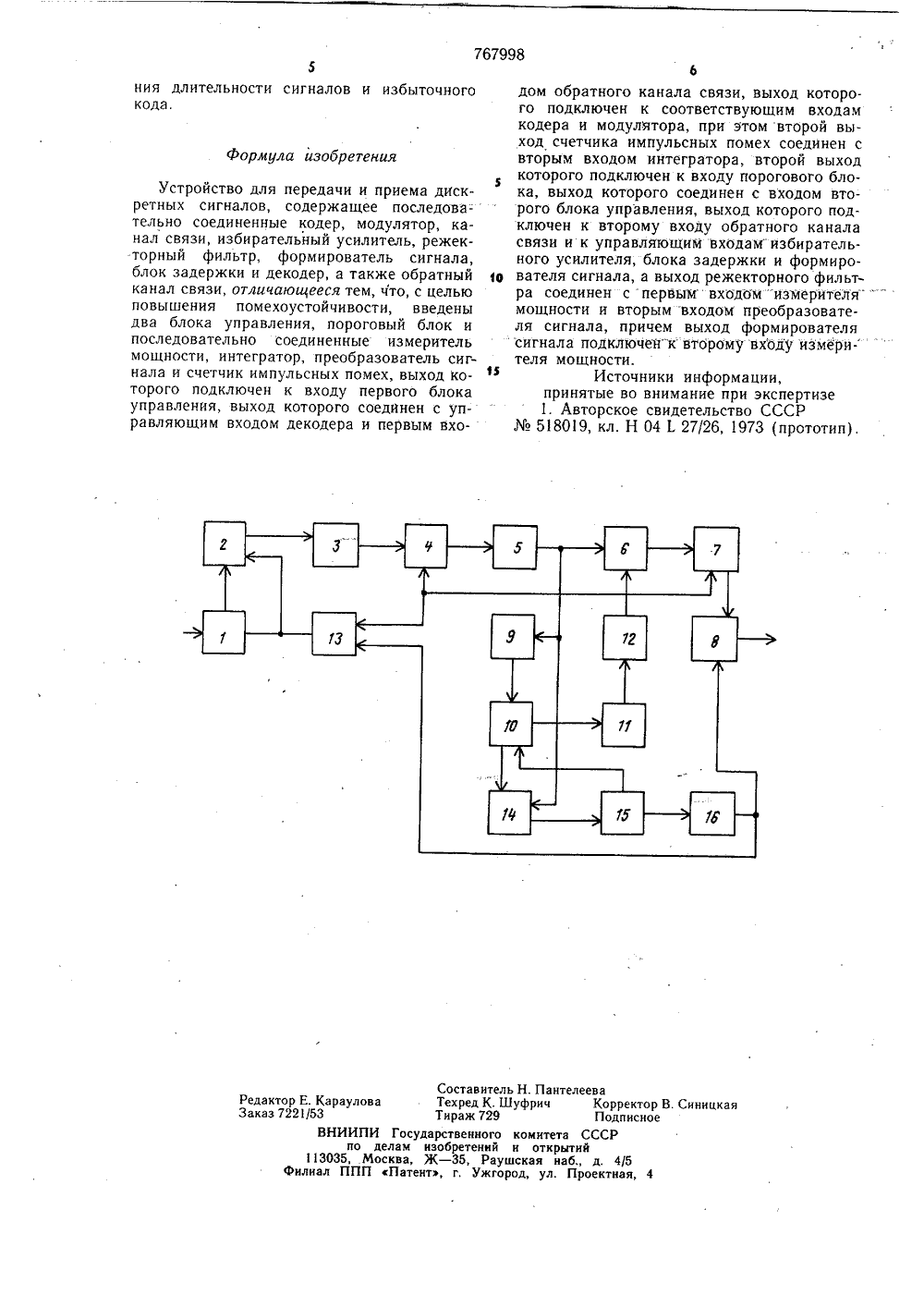

"ИСАНИЕИЗОБРЕТЕНИЯ Союз Советск йхСоциалистическихРеспублик пп 767998 ВТОРСКОМУ СВИДЕТЕЛЬ(5 Заявлено 10.10.78 (21) 2674525/18 Н 04 1. 25/4 присоединением заявки23) Приоритет -Государственный хамите СССР по делам изобретений и открытийОпубликован о 30.09,80, Бюллетеньа опубликования описания 05.10.80 72) Авторы изобретения в, А. В, Гирнык, П. Г. Тесля и О. Н. Чепорн М. Выш Научно-исследовательский институт автоматизированных систем планирования и управления в строительстве(5 РИЕМ ТРОЛСТВО ДЛЯ ПЕРЕД ДИСКРЕТНЫХ СИГН В Изобретение относится к области электросвязи и может использоваться для передачи данных,Известно устройство для передачи и приема дискретных сигналов, сбдержащее последовательно соединенные кодер, модулятор, канал связи, избирательный усилитель, режекторный фильтр, формирователь сигнала, блок задержки и декодер, а также обратный канал связи 1.Однако это устройство имеет низкую помехоустойчивость.Цель изобретения - повышение помехоустойчивости.Для этого в устройство для передачи и приема дискретных сигналов, содержащее последовательно соединенные кодер, модулятор, канал связи, избирательный усилитель, режекторный фильтр, формирователь сигнала, блок задержки и декодер, а также обратный канал связи, введены два блока управления, пороговый блок и последовательно соединенные измеритель мощности, интегратор, преобразователь сигнала и счетпк импульсшгх помех, выход которого подпючен к входу первого блока управления, выход которого соединен с управляющим входом декодера и первым входом обратного канала связи, выход которого подключен к соответствующим входам кодера и модулятора, при этом второй выход счетчика импульсных помех соединен с вторым входом интегратора, второй выход которого подключен к входу порогового блока, выход которого соединен с входом второго блока управления, выход которого подключен к второму входу обратного канала связи и к управляющим входам избирательного усили 1 о теля, блока задержки и формирователя сигнала, а выход режекторного фильтра соединен с первым входом измерителя мощности и вторым входом преобразователя сигнала, причем выход формирователя сигнала подключен к второму входу измерителя мощности.На чертеже изображена структурнаяэлектрическая схема устройства для передачи и приема дискретных сигналов,Устройство содержит последовательно 20 соединенные кодер 1, модулятор 2, канал 3связи, избирательный усилитель 4, режекторный фильтр 5, формирователь 6 сигнала, блокзадержки и декодер 8, а также обратный канал 9 связи. В устройство допол4 О 45 5 О 33 кительно введены первый блок 10 управления, второй блок 11 управления, пороговый блок 12 и последовательно соединенные измеритель 13 мощности, интегратор 14, преобразователь 15 сигнала и счетчик 16 импульсных помех.Устройство работает следующим образом.Сигнал от источника информации поступает в кодер 1, где кодируется заданным начальным кодом, и далее с помощью модулятора 2 поступает по каналу 3 связи к входу избирательного усилителя 4 и через режекторный фильтр 5, формирователь 6 сигнала и блок 7 задержки поступает на декодер 8, где декодируется и выдается по. учателю информации. Процесс на выходе режекторного фильтра 5 представляет собой линейно преобразованную реализацию помехи, что позволяет путем анализа этого процесса получить сведения о состоянии канала, т. е. о характеристиках помех. Для определения относительного уровня флуктуационного шума сигнал с выхода режекторного фильтра 5 подается на вход измерителя 13 мощности, который измеряет мощность шума в интервале одной посылки, причем интервалы времени, пораженные межсимвольной интерференцией и импульсными помехами, из измерения исключаются, для чего на второй вход измерителя 13 мощности поступает запрещающий сигнал с выхода формирователя 6 сигнала.Среднее значение мощности шума за интервал времени, равный длительности интервала адаптации (заданному числу посылок), определяется интегратором 14 путем интегрирования выходного сигнала измерителя 13 мощности. Вес интегрирования задается в зависимости от количества импульсных помех, зафиксированных счетчиком 16 импульсных помех. Так как при изменении интенсивности импульсных помех значение мощности шума, определяемое измерителем 13 мощности, изменяется из-за того, что при импульсных помехах на его второй вход поступает запрещающий сигнал от формирователя 6 сигнала, то для обеспечения независимости оценки мощности шума от интенсивности импульсных помех с выхода счетчика 16 импульсных помех в интегратор 14 вводится весовой коэффициент интегрирования,Полученная на выходе интегратора 14 оценка средней мощности шума поступает через пороговый блок 12 на вход второго блока 11 управления, в котором осуществляется выбор состояния модема и вырабатываются соответствующие сигналы управления (например, увеличения длительности посылок и избирательности избирательного усилителя). Кроме того, эта оценка используется для установки порогового уровня в преобразователе 15 сигнала, определяющем наличие импульсных помех.Сигналы о появлении импульсных помех с выхода преобразователя сигнала посту 3 ФО О 20 2 ЭО 3 пают на счетчик 16 импульсных помех, который определяет количество импульсных помех в заданном интервале времени, что является оценкой интенсивности импульсных помех. Эта оценка используется в первом блоке 10 управления для выбора кода передачи. Каждому из режимов работы устройства соответствует определенная комбинация состояний кодека (совокупности кодера и декодера) и модема (совокупности модулятора и демодулятора).Выбор необходимого режима работы из Х осуществляется следующим образом,При увеличении (или уменьшении) относительного времени присутствия импульсных помех первый блок 10 управлеНия выбирает код с большей (или меньшей) исправляющей способностью, а при увеличении (или уменьшении) уровня рлуктуационного шума второй блок 11 управления выбирает более (или менее) помехоустойчивую, но менее (или более) скоростную модуляцию. Число Х возможных режимов работы устройства равно произведению числа используемых состояний модема и кодека, Такой принцип адаптации позволяет оптимизировать режим работы устройства при условии совместного воздействия помех флуктуационного и импульсного характера,С выходов второго блока 11 управления поступают сигналы для перестройки частотной характеристики избирательного усилителя 4, изменения порогового уровня формирователя 6 сигнала, изменения длительности выдержки времени блока задержки и через обратный канал 9 связи к второму входу модулятора 2 поступает сигнал для перестройки последнего в соответствии с выбранным состоянием модема. С выходов первого блока 10 управления поступают сигналы к второму входу декодера 8 и через обратный канал 9 связи, к второму входу кодера 1 для перестройки их в соответствии с выбранным кодом,Преимущество предлагаемого устройства по сравнению с известным состоит в том, что при работе по каналам связи с априорно неизвестными и (или) меняющимися во времени характеристиками обеспечивается более высокая помехоустойчивость и эффективная скорость передачи информации, Сравнительные испытания данного и известного устройств на каналах коммутируемой телефонной сети при изменении интенсивности импульсных помех примерно в 100 раз (в зависимости от времени суток) и изменении уровня шума на 30 дБ показали, что для 90 Й испытанных каналов средний выигрыш по скорости составляет 2 - 3 раза при обеспечении заданной помехоустойчивости, В остальных 10/о случаев известное устройство не обеспечивает заданной помехоустойчивости либо неработоспособно, в то время как предлагаемое устройство сохраняет помехоустойчивость за счет увеличе7679985ния длительности сигналов и избыточногокода. Формула изобретения Устройство для передачи и приема дискретных сигналов, содержащее последовательно соединенные кодер, модулятор, канал связи, избирательный усилитель, режек-торный фильтр, формирователь сигнала, блок задержки и декодер, а также обратный канал связи, отличающееся тем, что, с целью повышения помехоустойчивости, введены два блока управления, пороговый блок и последовательно соединенные измеритель мощности, интегратор, преобразователь сигнала и счетчик импульсных помех, выход которого подключен к входу первого блока управления, выход которого соединен с управляющим входом декодера и первым вхо 6дом обратного канала связи, выход которого подключен к соответствующим входам кодера и модулятора, при этом второй выход счетчика импульсных помех соединен с вторым входом интегратора, второй выход которого подключен к входу порогового блока, выход которого соединен с входом второго блока управления, выход которого подключен к второму входу обратного канала связи и к управляющим входам" избирательного усилителя, блока задержки и формирощ вателя сигнала, а выход режекторного фильтра соединен с первым входом "измерителя" " мощности и вторым входом преобразователя сигнала, причем выход формирователя сигнала подключен"к второму входу измери- теля мошности.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР518019, кл. Н 04 1. 27/26, 1973 (прототип) .Составитель Н, Пантелеева Редактор Е. Караулова Техред К. Шуфрич Корректор В. Синицкая Заказ 7221/53 Тираж 729 Подписное В НИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП сПатент, г, Ужгород, ул. Проектная, 4
