Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 764118
Авторы: Колесников, Ломакин
Текст

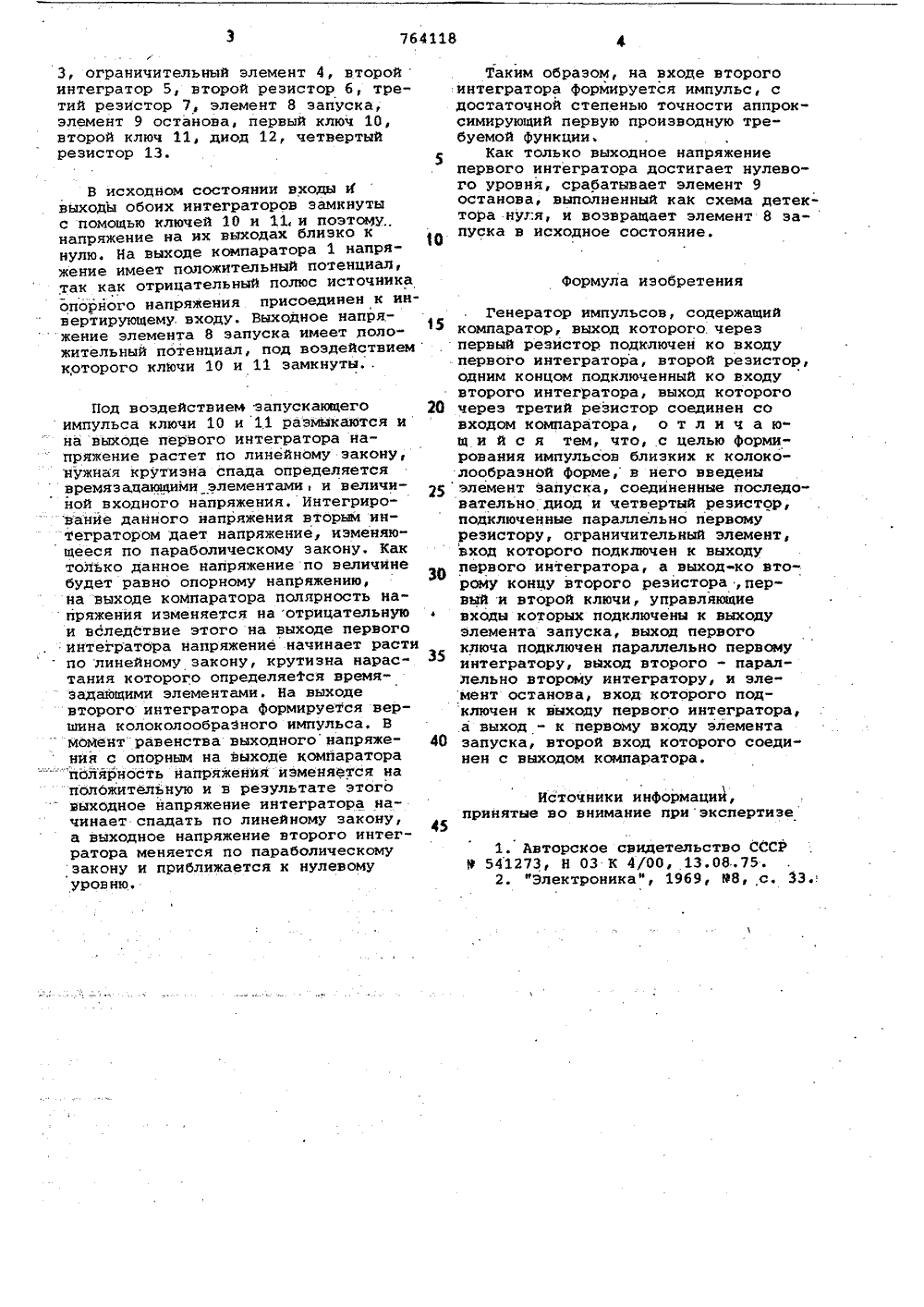

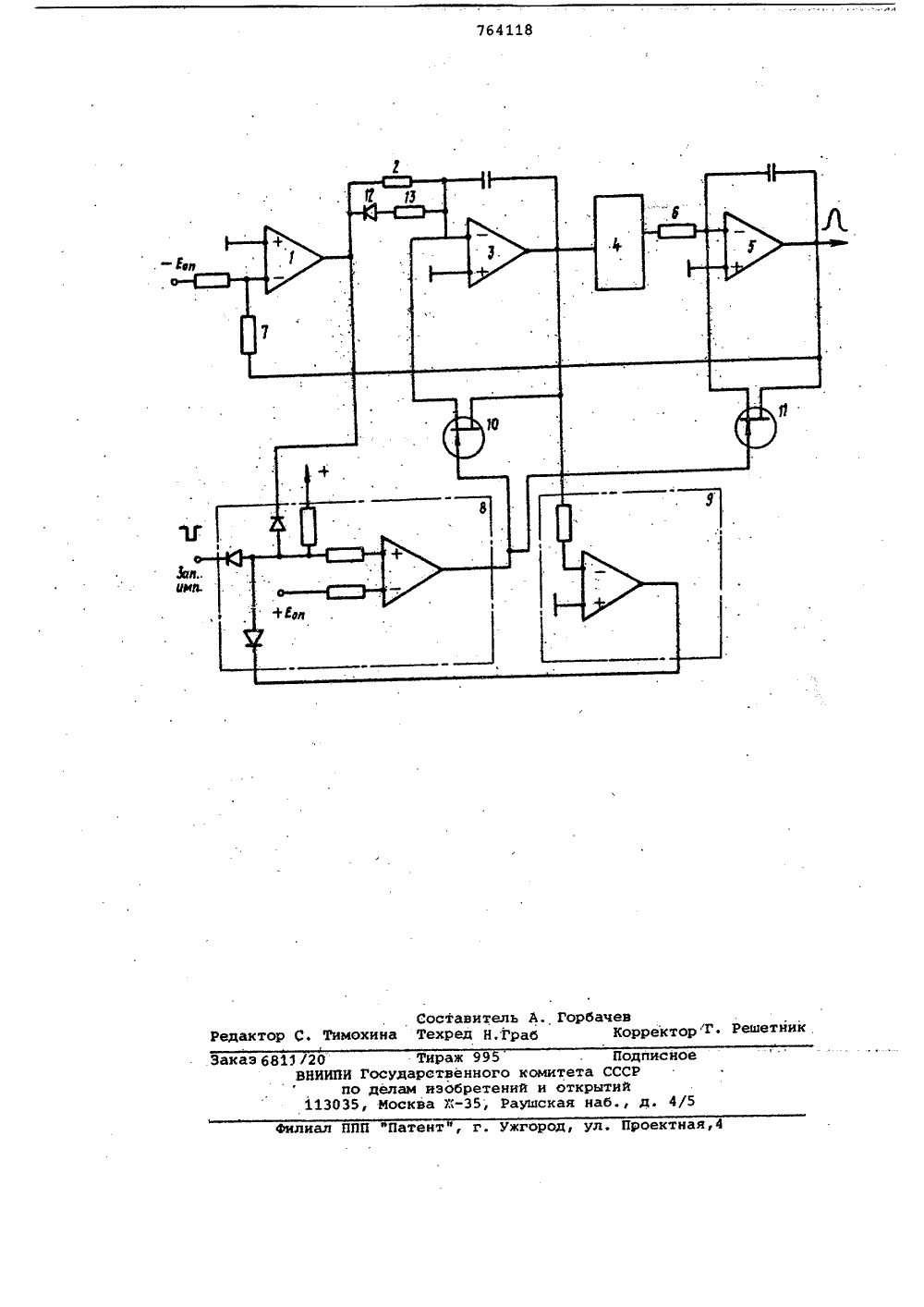

764118 Г3, ограничительный элемент 4, второй интегратор 5, второй резистор 6, третий резистор 7, элемент 8 запуска;элемент 9 останова, первый ключ 10, второй ключ 11, диод 12, четвертый резистор 13. 5 Формула изобретения Генератор импульсов, содержащийкомпаратор, выход которого. черезпервый резистор подключен ко входупервого интегратора, второй резистор,одним концом подключенный ко входувторого интегратора, выход которого20 через третий резистор соединен совходом компаратора, о т л и ч а ющ и й с я тем, что, с целью формирования импульсов близких к колоколообразной Форме, в него введены25 элемент запуска, соединенные последовательно диод и четвертый резистор,подключенные параллельно первомурезистору, ограничительный элемент,вход которого подключен к выходупервого интегратора, а выход-ко второму концу второго резистора,первый и второй ключи, управляющиеф входы которых подключены к выходуэлемента запуска, выход первогоключа подключен параллельно первомуинтегратору, выход второго - параллельно второму интегратору, и элемент останова, вход которого подключен к выходу первого интегратора,а выход - к первому входу элемента40 запуска, второй вход которого соединен с выходом компаратора,Источники информаци 1, принятые во внимание приэкспертизе45 В исходном состоянии входы и выходы обоих интеграторов замкнуты с помощью ключей 10 и 11,и поэтому напряжение на их выходах близко к нулю. На выходе компаратора 1 напряжение имеет положительный потенциал, так как отрицательный полюс источника опорного напряжения присоединен к инвертирующему. входу. Выходное напряжение элемента 8 запуска имеет положительный потенциал, под воздействием которого ключи 10 и 11 замкнуты Под воздействием запускающего импульса ключи 10 и 11 размыкаются и на выходе первого интегратора напряжение растет по линейному закону, нужная крутизна спада определяется времязадающими элементамии величиной входного напряжения. Интегрированйе данного напряжения вторым интегратором дает напряжение, изменяющееся по параболическому закону, Как только данное напряжение по величине будет равно опорному напряжению, на выходе компаратора полярность напряжения изменяется на отрицательную и вследствие этого на выходе первого интегратора напряжение начинает расти по линейному закону, крутизна нарас" тания которого определяется время- задающими элементами, На выходе второго интегратора формируется вершина колоколообраэного импульса, В момент равенства выходногонапряжения с опорным на выходе компаратора полярность напряжения изменяется на положительную и в результате этого выходное йапряжение интегратора начинает спадать по линейному закону, а выходное напряжение второго интегратора меняется по параболическому закону и приближается к нулевому уровню. Таким образом, на входе второго интегратора формируется импульс, с достаточной степенью точности аппроксимирующий первую производную требуемой Функции.Как только выходное напряжение первого интегратора достигает нулевого уровня, срабатывает элемент 9 останова, выполненный как схема детектора нуля, и возвращает элемент 8 запуска в исходное состояние. 1. Авторское свидетельство СССР9 541273 Н 03 К 4/00, 13.08.752. фЭлектроннка", 1969, 98, с. 33764118 аэ 6815 4/5 ал ППП фПатент , г. Ужгород, Ул ктная РедактЗак Составитель А.мохина Техред Н.Граб/20 Тираж 995НИИПИ Государетвенного комитетпо делам иэобретений и отк 113035, Москва й, Раушская бачев КорректорГ. Решетник ПодлисноеСССРтий
