Устройство демодуляции фазоманипулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

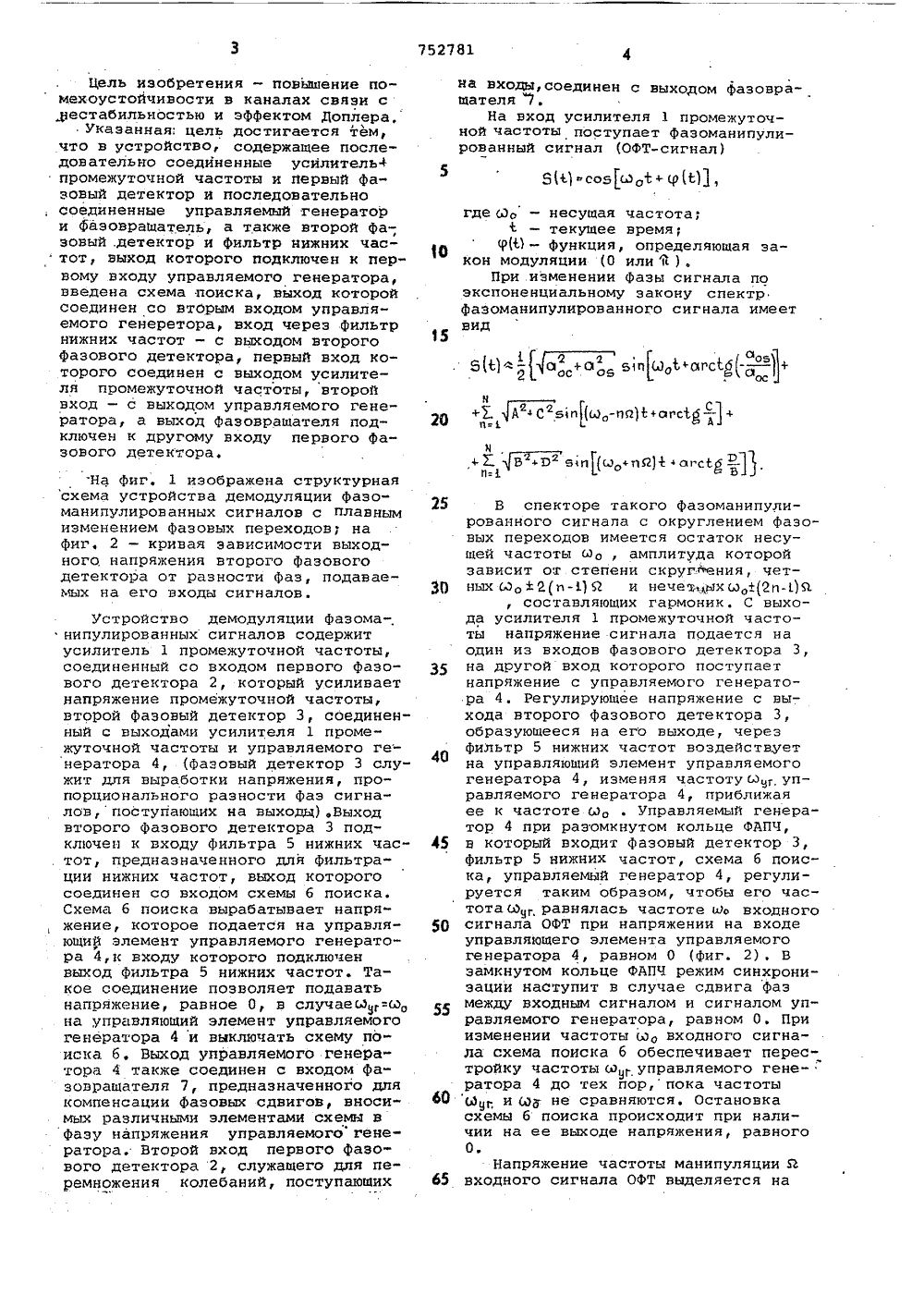

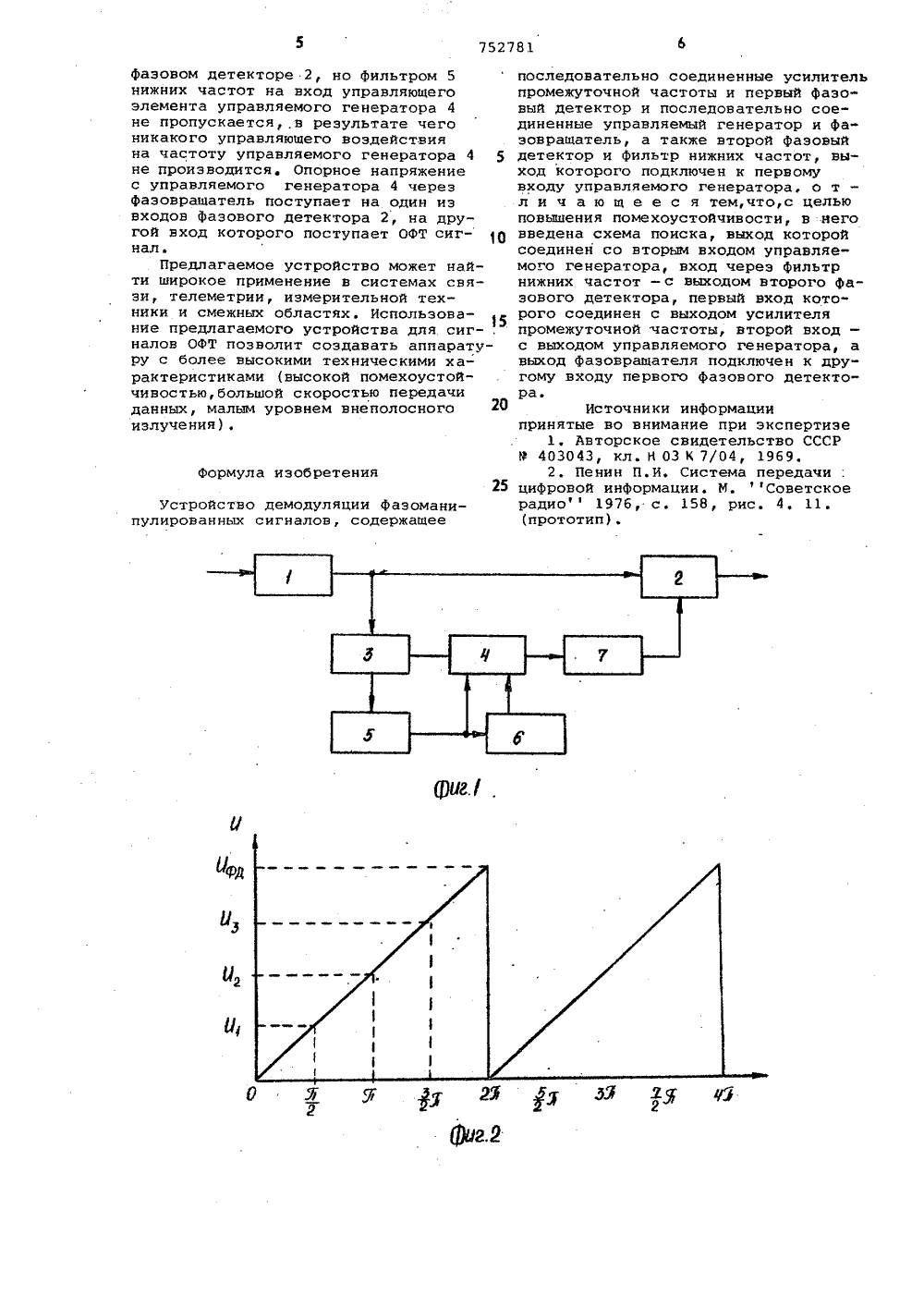

О П И С А Н И Е Союз Советских Социалистических Республик. осударственный комитет СССР по делам изобретений н открытнй(71) Заявитель Ярославский государственный университет(54) УСТРОЙСТВО ДЕМОДУЛЯЦИИ ФАВОМАНИПУЛИРОВАННЫХ СИГНАЛОВИзобретение относится к областирадиосвязи и может. быть использовано в радиотехнических устройствах,где применяются ОФТ и существуютнестабильность несущей частоты, эффект Доплера,известно устройство для демодуляции фазоманипулированных сигналов,содержащее последовательно соединенные канальный фильтр, фазовый детектор и интегратор и тракт выделенияопорного напряжения, в котором последовательно включены умножительчастоты, узкополосный Фильтр и делитель частоты, выход которого подключен в входу сместителя, ко второму входу которого подключен выходумножителя частоты, а выхЬд смесителя через узкополосный фильтрйодключен ко второму входу фазового детектора (11,Это устройство неустойчиво работает при наличии эффекта Доплера, а также при уменьшении и делейии фаэоманипулированного сигнала происходит нарушение микроструктуры сйгнала, уменьшается соотношение сигнал/шум на выходе умножителя, Все это в конечном итоге скаэывается на помехоустойчивости устройства. Известно устройство демодуляциифазоманипулированных сигналовсодержащее последовательно соединейныеусилитель промежуточной частоты,первый фазовый детектор, усилительограничитель, последовательно соединенные управляемый генератор, фазовращатель, второй фазовый детектор,перемножитель и фильтр нижних час- .тот, выход которого через управляемый,генератор соединен с первым фаэовым детектором, выход усилителяпромежуточной частоты соединен свторым входом второго фазового детектора, выход усилителя-ограничителя соединен с вторым входом переЮ множителя )2),Однако такое устройство не может устойчиво работать в условиях.нестабильности несущей частоты, при25 наличии эффекта Доплера, а такжеимеет склонность к переходу в режим1 обратной работыф 1, а так как вней возможны два устойчивых значения начальной Фазы опорного напряв30 женин,:отличающиеся на 180752781 Формула изобретения 25 2 2 фазовом детекторе 2, но фильтром 5нижних частот на вход управляющегоэлемента управляемого генератора 4не пропускаетсяв результате чегоникакого управляющего воздействияна частоту управляемого генератора 4 5не производитсяОпорное напряжениес управляемого генератора 4 черезФаэовращатель поступает на один иэвходов фазового детектора 2, на другой вход которого поступает ОФТ сигнал.Предлагаемое устройство может найти широкое применение в системах связи, телеметрии, измерительной техники и смежных областях. Использование предлагаемого устройства для сиг-,налов ОФТ позволит создавать аппаратуру с более высокими техническими характеристиками (высокой помехоустойчивостью,большой скоростью передачиданных, малым уровнем внеполосного 20излучения),Устройство демодуляции фазоманипулированных сигналов, содержащее последовательно соединенные усилительпромежуточной частоты и первый фазовый детектор и последовательно соединенные управляемый генератор и фаэовращатель, а также второй фазовыйдетектор и фильтр нижних частот, выход которого подключен к первомувходу управляемого генератора, о тл и ч а ю щ е е с я тем,что,с цельюповышения помехоустойчивости, в неговведена схема поиска, выход которойсоединен со вторым входом управляемого генератора, вход через фильтрнижних частот -с выходом второго фазового детектора, первый вход которого соединен с выходом усилителяпромежуточной частоты, второй вход -с выходом управляемого генератора, авыход Фазовращателя подключен к другому входу первого фазового детектора. Источники информациипринятые во внимание при экспертизе1. Авторское свидетельство СССРФ 403043, кл. Н 03 К 7/04, 1969.2. Пении П.И. Система передачицифровой информации. М. Советскоерадио 1976, с. 158, рис. 4, 11,
СмотретьЗаявка
2652105, 31.07.1978
ЯРОСЛАВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ЯРМОЛЕНКО ВАЛЕНТИН ИВАНОВИЧ, КРЕНЕВ АЛЕКСАНДР НИКОЛАЕВИЧ, ЧЕРНОМАЗ ВАЛЕРИЙ АНТОНОВИЧ
МПК / Метки
МПК: H03K 9/04
Метки: демодуляции, сигналов, фазоманипулированных
Опубликовано: 30.07.1980
Код ссылки
<a href="https://patents.su/3-752781-ustrojjstvo-demodulyacii-fazomanipulirovannykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство демодуляции фазоманипулированных сигналов</a>
