Генератор псевдослучайных последовательностей импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 752768
Авторы: Дударов, Максименко
Текст

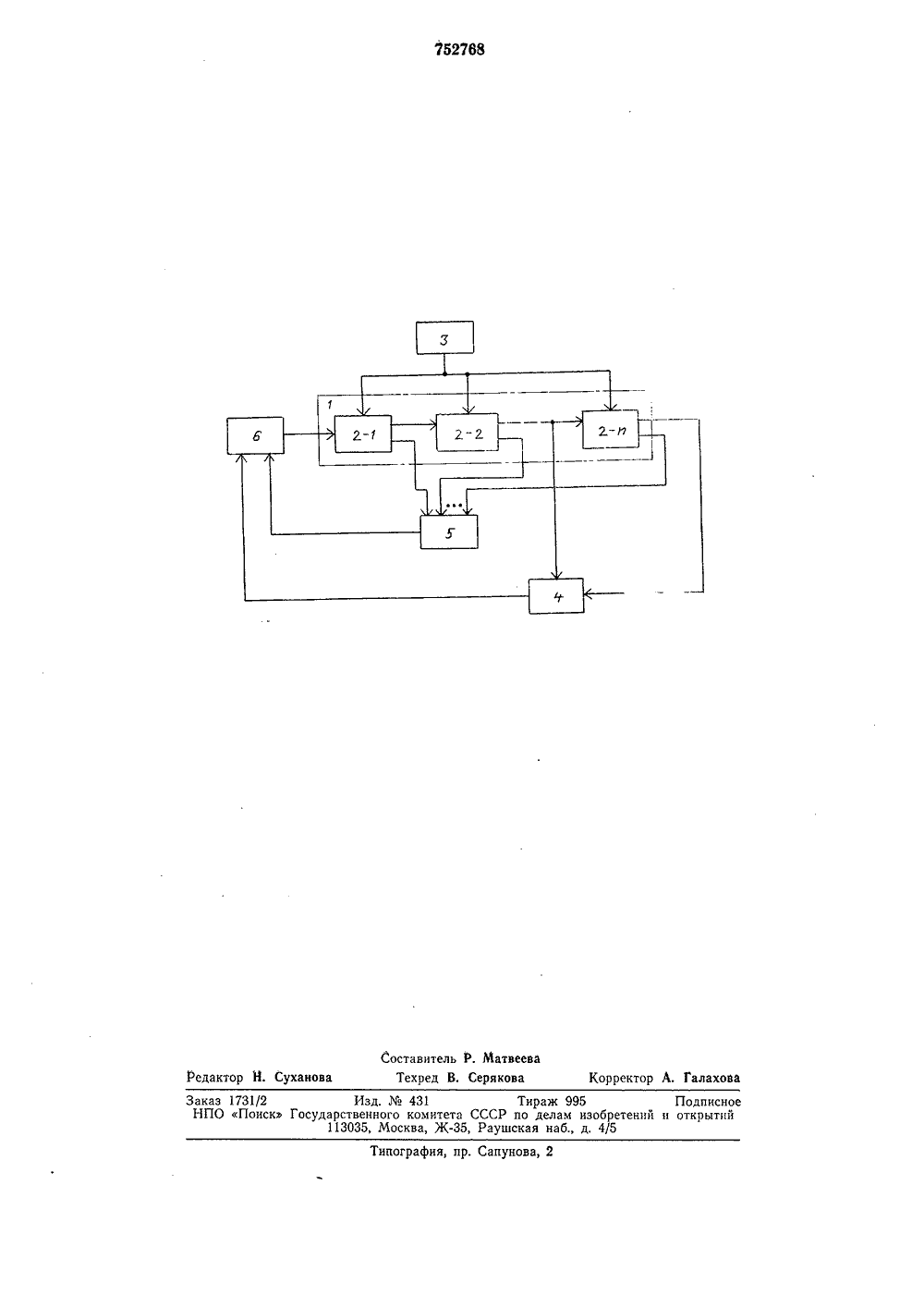

пц 252768 Союз Советских Социалистических Республик(51) 1. Кл,зН ОЗК 3(84 с присоединением заявкиГосударственны комитет СССР23) Приоритет43) Опубликовано 30.07,80, Бюллетень2 45) Дата опубликования описания 30.07.80(72) Авторы изобретения В. Н, Дударов и В. имеико 1) Заявител 4) ГЕНЕРАТОР ПСЕВДОСЛУЧАЙНЫХОСЛЕДОВАТЕЛЬНОСТЕЙ ИМПУЛЬСОВ ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(и - 1) триггеров сдвигающего регистра, введен элемент ИЛИ, один вход которого соединен с выходом многовходового элемента И, другой вход - с выходом сумматора по модулю два, выход элемента ИЛИ соединен с входом первого триггера сдвигающего регистра, а последний вход многовходового элемента И подключен к второму выходу п-го триггера сдвигающего регистра,На чертеже приведена структурная электрическая схема предлагаемого генератора псевдослучайных последовательностей импульсов.Генератор псевдослучайных последовательностей импульсов содержит сдвигающий регистр 1, состоящий из последовательно соединенных триггеров 2-1 - 2-п, генератор 3 тактовых импульсов, сумматор 4 по модулю два, многовходовый элемент И 5, элемент ИЛИ 6.Генератор псевдослучайных последовательностей импульсов работает следующим образом.В начальный момент триггеры 2-1 - 2-и сдвигающего регистра 1 находятся в произвольном состоянии и, если хотя бы один из них находится в состоянии 1 (на его прямом выходе имеется логическая 1), то генератор работает обычным образом, генерируя периодическую последовательность случайных импульсов, следующих с тактовой частотой генератора 3 тактовых импульсов и длительностью, равной такту, Эта последовательность может сниматься с выхода любого из триггеров 2-1 - 2-и. Если в начальный момент или по какой-либо причине в процессе работы генератора все триггеры 2-1 - 2-и примут нулевое состояние, то в этом случае на выходе многовходового элемента И 5 образуется логическая 1, которая через элемент ИЛИ 6 поступает на вход первого триггера 2-1 сдвигающего регистра 1, и на следующем такте этот триггер принимает состояние 1. Генератор снова генерирует прежнюю последовательность импульсов, т, е. он работает с самовосстановлением. При этом сохраняются все свойства генерируемых последо. вательностей.В генераторе за счет введения дополни тельного элемента ИЛИ 6 повышается надежность, так как устраняется срыв колебаний при нулевом состоянии триггеров сдвигающего регистра, сохраняя при этом все свойства генерируемых псевдослучай ных последовательностей.Использование предлагаемого генераторапри проведении различного рода исследовательских работ позволит повысить достоверность полученных данных за счет иск лючения ошибок, вносимых генератором.Формула изобретенияГенератор псевдослучайных последовательностей импульсов, содержащий сдвига 20 ющий регистр, состоящий из п последовательно соединенных триггеров, вторыевходы которых подключены к выходу генератора тактовых импульсов, сумматор помодулю два, первый вход которого соеди 2 З нен с первым выходом и-го триггера сдвигающего регистра, а второй вход сумматора по модулю два соединен с первым выходом (п - 1) -го триггера сдвигающего регистра, многовходовый элемент И, входыЗ 0 которого, кроме последнего, подключены квторым выходам (и - 1) триггеров сдвигающего регистра, отличающийся тем,что, с целью повышения надежности, в него введен элементИЛИ, входы которогоЗя соответственно подключены к выходам сумматора по модулю два и многовходовогоэлемента И, последний вход которого соединен с втором выходом п-го триггерасдвигающего регистра, а выход элемента40 ИЛИ подключен к первому входу первоготриггера сдвигающего регистра.Источники информации,принятые во внимание при экспертизе1. Варакин Л. Е. Теория сложных сиг 45 палов. М., Сов. радио, 1970, с. 203,рис. 4.9,2. Там же, с, 244, рис, 4,16, 752768Составитель Р. Матвеева едактор Н. Суханова Техред В. Серякова Корректор А. Галахова каз 1731/2 Изд Мо 431 Тираж 995НПО Поиск Государственного комитета СССР по делам изобретений н открытий113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова,
СмотретьЗаявка
2589993, 16.03.1978
ПРЕДПРИЯТИЕ ПЯ А-1178
ДУДАРОВ ВИКТОР НИКОЛАЕВИЧ, МАКСИМЕНКО ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: H03K 3/84
Метки: генератор, импульсов, последовательностей, псевдослучайных«
Опубликовано: 30.07.1980
Код ссылки
<a href="https://patents.su/3-752768-generator-psevdosluchajjnykh-posledovatelnostejj-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор псевдослучайных последовательностей импульсов</a>
