Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 752754
Авторы: Авраменко, Бакалинский, Хлонь
Текст

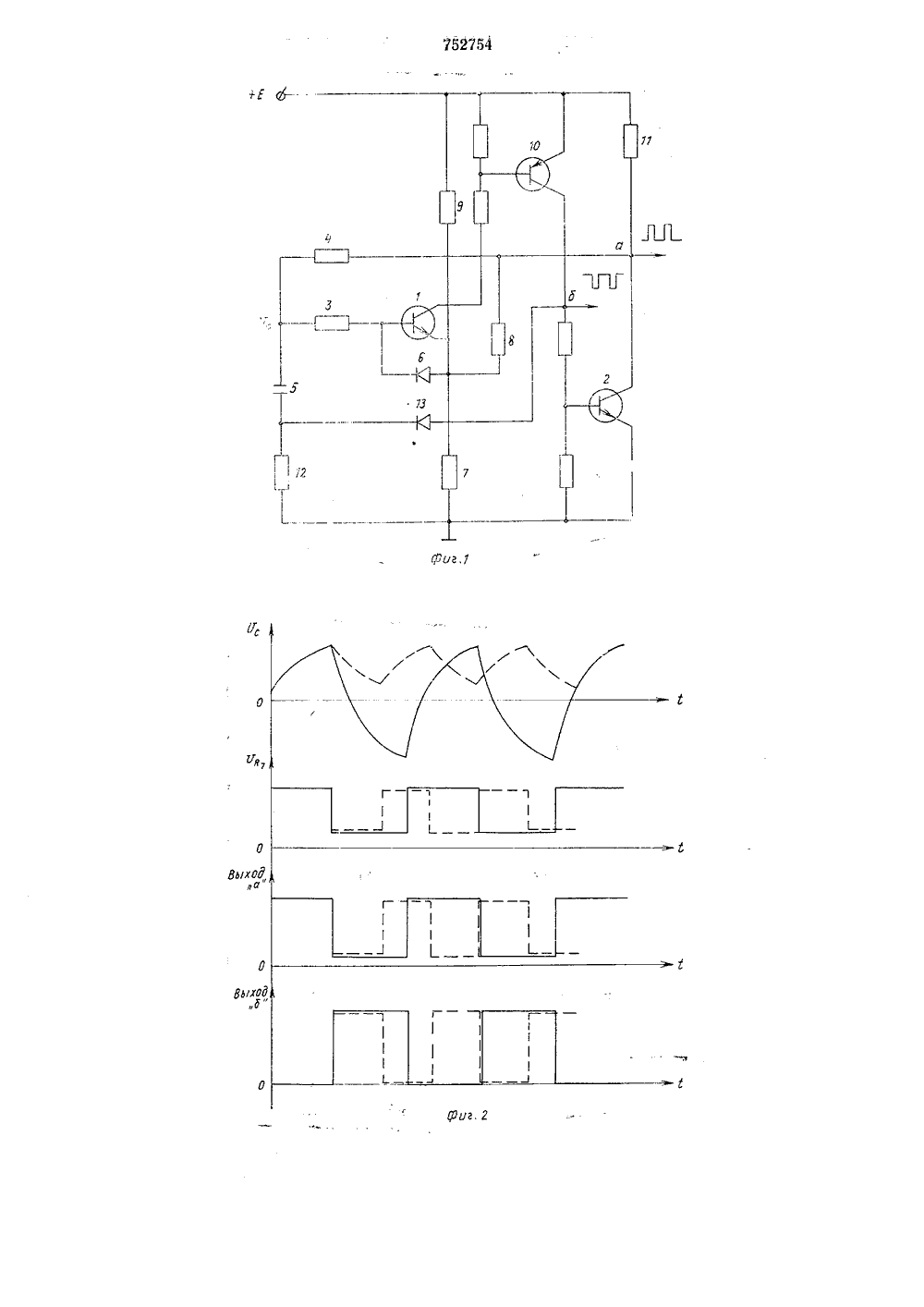

11 Ц 752754 ОПЙСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ Союз Сенатских Социалистических Республик(23) Приори СССР по делам изобретений(088,8) 43) Опубликовано 30,07,80, Бюллетень28 и открытии ликования описания 30.07.8(71) Заявител ЕРАТОР ИМПУЛЬСО нератора явследования 1 принципиальная тора импульсов,1Изобретение относится к импульсной технике, в частности к генераторам прямоугольных импульсов,Известен генератор импульсов, выполненный на основе КС-цепи 1.5Недостатком такого генератора является ограниченный период следования импульсов.Ближайшим техническим решением из известных к данному изобретению является 1 генератор импульсов по основному авт. св.375765, содержащий управляющий, управляемый и дополнительный транзисторы 2.Недостатком указанного ге 1 ляется ограниченный периоднизкая стабильность.Целью изобретения является увеличение периода следования импульсов и его стабильности. 2Поставленная цель достигается тем, что в генератор импульсов введен дополнительно резистор, подключенный между шиной питания и времязадающим конденсатором, а общая точка соединения времязадающего 2 конденсатора и резистора через диод подключена к коллектору дополнительного транзистора.На фиг, 1 представленаэлектрическая схема генера 3 на фиг, 2 - эпюры напряжения в характерных точках схемы.В генераторе импульсов база управляющего транзистора 1 связана с коллектором управляемого транзистора 2 через времязадающую цепь, состоящую из резисторов 3, 4 и конденсатора 5 (фиг. 1). Один вывод времязадающего конденсатора 5 подключен к средней точке между резисторами 3 и 4. Эмиттер и база транзистора 1 соединены через диод 6, включенный в обратном направлении. Эмиттер транзистора 1 подключен к средней точке делителя напряжения, образованного резисторами 7 и 8, подключенного между общей шиной питания и коллектором транзистора 2, а также через резистор 9 связан с шиной источника питания. Делитель напряжения на резисторах 7 - 9 в зависимости от их величины позволяет устанавливать практически любые пороговые значения.Между управляющим транзистором 1 и управляемым транзистором 2 включен дополнительный транзистор 10 по схеме с общим эмиттером. Нагрузка 11 включена в цепь коллектора транзистора 2.Между другим выводом времязадающего конденсатора 5 и общей шиной питания включен дополнительный резистор 12, точка соединения конденсатора 5 и резистора12 через диод 13 подключена к коллектору дополнительного транзистора 10.Генератор импульсов работает следующим образом.В первый момент после подключения напряжения питания к генератору импульсов конденсатор 5 разряжен, поэтому транзистор 1, а следовательно, транзисторы 10 и 2 закрыты. На коллекторе транзистора 2 (выход а, фиг. 2) устанавливается высокий потенциал, определяемый соотношением сопротивлений резисторов 7 - 9 и нагрузки 11. На коллекторе транзистора 10 (выход б, фиг. 2) устанавливается высокий потенциал.Кроме того, конденсатор 5 заряжается по цепям: плюс источника питания, нагрузка 11, резисторы 4 и 12, плюс источника пиауттст юп т тззт:о 1юл.)тялтгг Й ч 1 Г и 6 тала рой цикл перезаряда конденсатора 5, й результате которого его обкладка, соединенная с резисторами 3 и 4, принимает положительный потенциал, открывающий транзистор 1, При этом транзисторы 10 и 2 также открываются.В дальнейшем циклы перезаряда конденсатора 5 и переключения транзисторов 1, 10 и 2 периодически повторяются, в результате чего, на выходах а, б генерируются импульсы.На фиг, 2 пунктиром показан процесс заряда в разря конденсатора 5 в генераторе импульсов по прототипу,Из сравнения переходных процессов в схемах генератора импульсов видно, что при одинаковых номиналах времязадающей цепи период следования больше в описан
СмотретьЗаявка
2184774, 28.10.1975
ПРЕДПРИЯТИЕ ПЯ Р-6292
АВРАМЕНКО АЛЕКСАНДР МИХАЙЛОВИЧ, БАКАЛИНСКИЙ ВИКТОР ПЛАТОНОВИЧ, ХЛОНЬ АНАТОЛИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: H03K 3/281
Опубликовано: 30.07.1980
Код ссылки
