Реверсивный распределитель сигналов

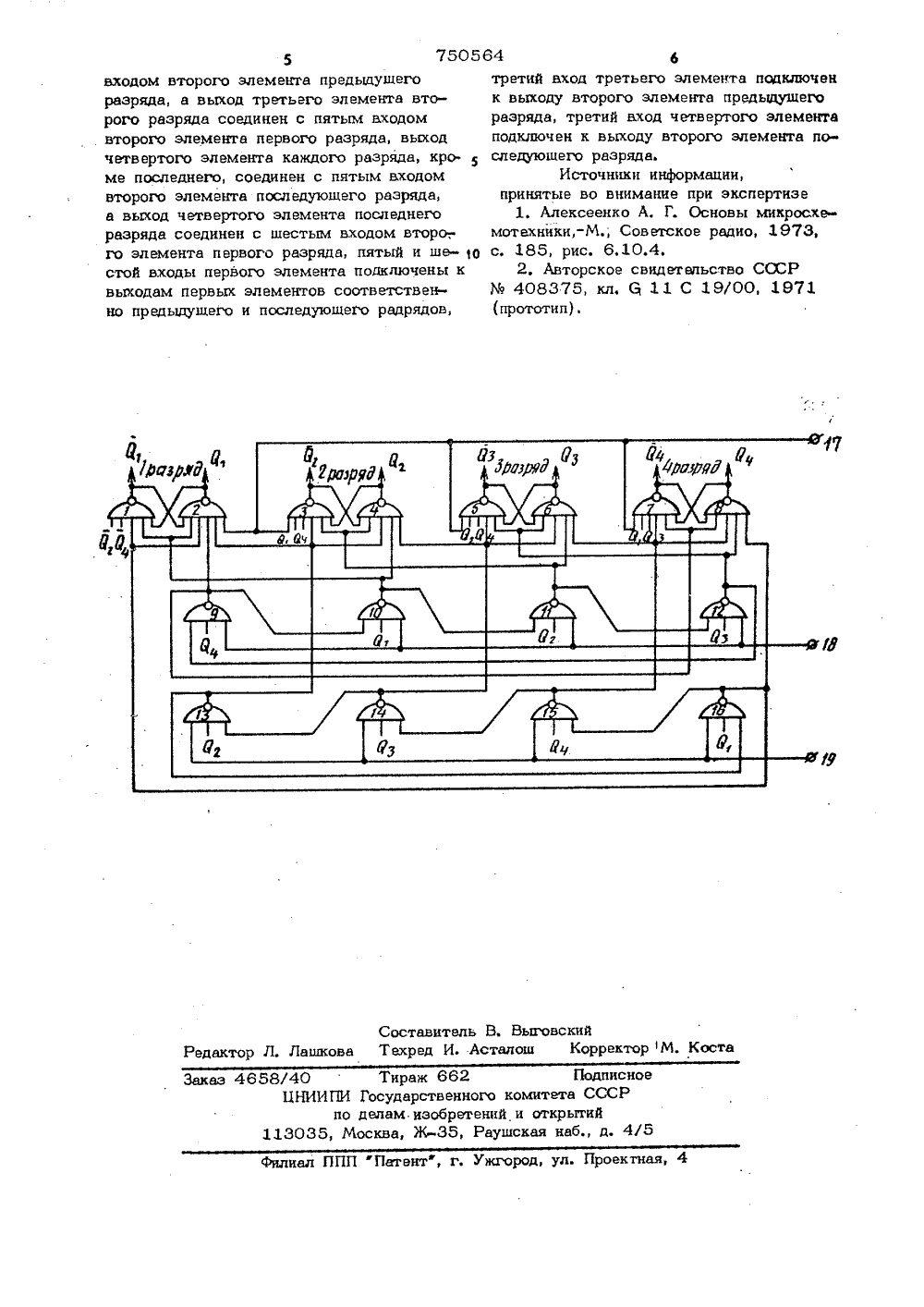

О П И С А Н И Е 750564ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРесттубликГасударственный камнтет па делам изобретений и атнрытнй(53) УД К 681.325, .65: 68 1,326, . 34 (088. 8) Дата опубликования описания 25,07.80(54) РЕВЕРСИВНЫЙ РАСПРЕДЕЛИТЕЛЬ СИГНАЛОВ 1Изобретение относится к вычислительной технике и предназначено для распределения сигналов по т выходным шинам.Известен реверсивный распределительсигналов, содержащий два элемента И-НЕи четыре разностных элемента управления. 5Недостатком данного распределителясигналов является большое количествооборудования 1Наиболее близким техническим решением к изобретению является реверсивныйораспределитель сигналов, каждый разрядкоторого содержит пять элементов И-.НЕ Е 21.Недостатком такого реверсивного рас 15предепителя сигналов является его сложность,Цель изобретения - упрощение реверсивного распределителя сигналов.Это достигается тем, что в реверсивном распределителе сигналов, содержащемв каждом разряде четыре элемента И-НЕ,первый вход первого элеь энта всех разрядов, кроме первого, попключен к шине 2начальной установки, второй вход первого элемента подключен к выходу второго элемента, третий вход первого элемента подключен к выходу третьего элемента следующего разряда, четвертый вход первого элемента подключен к вьгходу четвертого элемента предыдущего разряда, первый вход второго элемента подключен к выходу первого элемента, второй вход второго элемента подключен к выходу третьего элемента, третий вход второго элемента - к выходу четвертого элемента, четвертьш вход второго элемента первого разряда подключен к шине начальной установки, первый вход третьего элемента соединен с первой шиной сдвига, второй аход третьего элемента - с выходом третьего элемента предыдущего разряда, первый вход четвертого элемента соединен с второй шиной сдвига, второй вход четвертого элемента - с выходом четвертого элемента последующего разряда, выход третьего элемента каждого разряда, кроме второго, соединен с четвертым входом750564 апрепятствует срабатыванию элемента 1 1в данном такте.После. окончания действия сигналасдвига на вькодах элементов 9-16 снова будет логическая единица, сигнал навыходе элемента 3, соответствующий логическому нулю, установит триггер, выполненный на элементах 1,2, в состояниенуль", Следовательно, на выходах элементов 1,4,5,7 будут сигналы, соответствующие,логической единице, а на выходахэлементов 2,3,6,8 - сигналы, соответствуюшие логическому нулю. С приходомследующего. импульса сдвига на шину 18срабатывает элемент 11, и триггер, выполненный на элементах 5,6, устанавливается в состояние "единица, а триггер,выполненный на элементах 3,4 - в состояние "нуль". Аналогично будет происхо-,дить распределение сигналов по остальным выходным каналам,Таким образом, данное изобретениепозволяет реализовать реверсивный распределитель сигналов на четырех элементах И-НЕ в каждом разряде, что существенно упрощает схему,второго элемента предыдущего разряда, авыход третьего элемента второго разрядасоединен с пятым аходом второго элемента первого разряда, выход четвертого зле-мента каждого разряда, кроме последнего, 5соединен с пятым входом второго элемента последующего разряда, а вькод четвертого элемента последнего разряда сое-динен с шестым входом второго элемента первого разряда, пятый и шестой ьха 1 Оды первого элемента подключены к выхсдам первых элементов соответственно предыдущего и последующего разрядов, третий вход третьего элемента подключен квыходу второго элемента предыдущего 15разряда, третий аход четвертого элемента подключен к выходу второго элементапоследующего разряда. На чертеже представлена функциональная схема четырехраэрядного реверсивного распределителя сигналов, выполненного согласно данному изобретению.Реверсивный распределитепь сигналов содержит элементы И-НЕ 1-16, шину на 25 чальной установки 17, шины сдвига 18,19.Входы и выходы элементов И-НЕ, обозначенные на чертеже одинаковыми символами, соединены между собой.зоЧисло разрядов реверсивного распреде литвпя сигнапов может быть любым,Реверсивный распределитель сигналов работает следующим образом.На шину нальной установки 17 поступает сигнап, приводящий схему в исходное состояние, при этом на выходах элементов 2,3,5,7 присутствует логическак единица, а на вькодах элементов 1, 4,6,8 - логический нуль. Так как им, пульсы на шинах сдвига 18,19 отсутствуют, то на вькодах элементов 9-16 присутствует логическая единица. Рассмотрим для . примера процесс сдвига вправо. Процесс сдвига апево происходит аналогично. С приходом импульса сдвига на шину 18 на выходе элемента 10 появляется сигнал, который устанавливает триггер, выполненный на элементах 3,4, в состояние единица, Сигнал с выхода элемента 10 поступает также на элементы 1,2, следовательно, на выходе элемента 2 будет сохраняться уровень логической единицы до окончания действия импульса, а на выходе элемента 1 появится сигнал, соответствующий логической единице, который поступает на аход элемента 3, Наличие связи с выхода элемента 10 на ьход элемента 11 формула изобретения. Реверсивный распределитель сигналов, содержащий в каждом разряде четыре элемента И-НЕ, первый ьход первого элемента всех разрядов, кроме первого, подключен к шине начальной установки, второй аход первого элемента подключен к выходу второго элемента, третий аход первого элемента подключен к выходу третьего элемента последующего разряда, четвертый аход первого элемента подключен к выходу четвертого элемента предыдущего разряда, первый вход второго элемента подключен к выходу первого элемента, второй аход второго элемента подключен к вькоду третьего элемента, третий вход второго элемента -. к выходу четвертого элемента, четвертый вход втс рого элемента первого разряда подключен к шине начальной установки, первый вход третьего элемента соединен с первой шиной сдвига, второй аход третьего элемента - с выходом третьего элемента предыдущего разряда, первый аход четвер того элемента соединен со второй шиной сдвига, второй ьход четвертого элемента - с выходом четвертого элемента поспедующего разряда, о т л и ч а юш и й с я тем, что, с целью упрощения, выход третьего элемента каждого разряда, кроме второго, соединен с четвертым7505 Составитель В, ВыговскийРедактор Л. Лашкова Техред И. Асталош Корректор М. Коста 0 Тираж 662 ПодписноеГосударственного комитета СССРпо делам изобретений и открытий35, Москва, Ж 35, Раушская наб., д. 4/5 аз 465 ЦНИИ ПИ ПП Патент, г. Ужгород, ул. Проектная,входом второго элемента предыдущегоразряда, а выход третьего элемента второго разряда соединен с пятым входомвторого элемента первого разряда, выходчетвертого элемента каждого разряда, кроме последнего, соединен с пятым входомвторого элемента последующего разряда,а выход четвертого элемента последнегоразряда соединен с шестым входом второ;го элемента первого разряда, пятый и ше стой входы первого элемента подключены квыходам первых элементов соответственно предыдущего и последующего радрядов,64 6третий вход третьего элемента подключенк выходу второго элемента предыдущегоразряда, третий вход четвертого элементаподключен к выходу второго элемента последующего разряда.Источники информации,принятые во внимание при экспертизе1. Алексеенко А. Г. Основы микросхемотехники,-М.; Советское радио, 1973,с. 185, рис. 6,10.4.2. Авторское свидетельство СССРЬ 408375, кл. 6 11 С 19/00, 1971
