Устройство для передачи дискретных сигналов

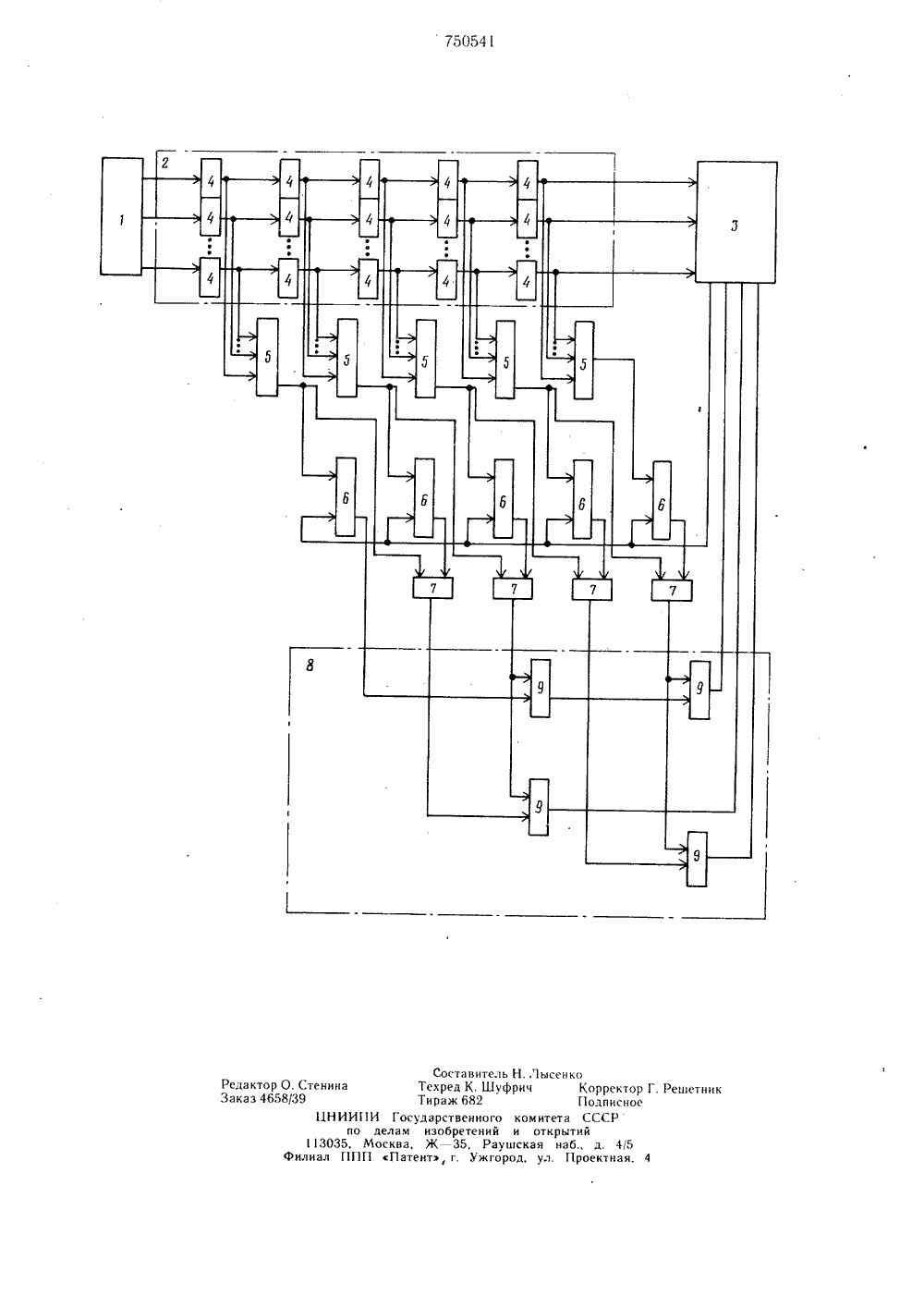

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическихРеспублик пц 750541 Ф7 йфВ ф(5 ) Ч. Кл. С 08 С 2 )О с присоединением заявки Хо(23 ) 11 р и ор и тет Государственный комитет СССРОрубликовдцо 23.07.80. В)оллстсць Л. 27Дата опубликования описания 28.07.80 ло делам изобретений и открытийИзобретение относится к области вычислительной техники и передачи информации и может быть использовано для отыскания места отказа в линии связи между цифровыми вычислительными устройствами. Известно устройство для передачи сигналов, в котором производится отыскание неработоспособной линии связи с помощью тестовых комбинаций, вырабатываемых одной из сторон связи 1. Однако для устранения обнаруженных отказов в таком устройстве требуется значительное время, так как неизвестно место отказа в линии связи.Известно также устройство для передачи дискретных сигналов, содержащее передающий и приемный цифровые вычислительные блоки и многоканальную линию связи, содержащую в каждом канале последовательно соединенные усилители 2 . Недостатком такого устройства является то, что для определения места отказа требуется значительное время.Наиболее близким по технической сущности к заявляемому изобретению следует считать устройство для передачи дискретных сигналов, содержащее передающий вычислительный блок, кажлый выход которого через соответствующий кдцдл связи и ПОСЛЕЛОВатЕЛЬНО СОЕЛццЕННЫЕ МСИЛнтСЛИ Сосдинец с соответствующим информационным входом приемного вычислительного блока, 5выходы Олнои мен и ы х ус 1)л итс лс й по )кл)очены ко вхолам соответствую)цего п-вхоло.вого элемента И ц триггеры 3) .Недостатком такого устройства является то, что для обнаружения места откдзд в нем используется К лополнитсльцых кднд О лов связи, в которых содержится - усиКлителей. Это усложняет устройство.Цель изобретения - упрснценцс устройства. Поставленная цель достигается тем, что 15в устройство введены двухвхоловые элементы И и шифратор, выход кджлого и-входового элемента И подключен к нулевому входу соотвстствуюцц)х триггера и псрвомх вхолх лвх хвходового элемента И, вто рой вхол кджлого цз которых соелинен свыходом последующего триггера, а выхол с соответствующим входом шифратора, выходы цгнфраторд сослц цены со входа ми приемного вычцслитсльцого блокд, выход ко750541поступает на вход шифратора 8, выполненного на элементах ИЛИ 9. С выхода шифратора 8 на вход приемного вычислительного блока 3 подается номер отказавшего усилителя в двоичном коде.В предлагаемом устройстве для обнаружения места отказа требуется 1 1 оф 1 дополнительных каналов связи, в которых установлено не более Цоф усилителей, в то время как в известном устройстве исполькзуется 1 дополнительных каналов связи с -2 с 1 о усилителями ( х 1 - наименьшее целое,большее х) . Следовательно, предлагаемое устройство проще известного. Формула изобретения торого подключен к единичным входам триг геров,На чертеже представлена схема устрой ства, у которого 1 = 5,Устройство содержит передающий вы числительный блок 1, и каналов линии 2 связи, приемный вычислительный блок 3 Каждый канал линии связи содержит пос ледовательно соединенные усилители 4, Вы ходы одноименных усилителей 4 всех ка налов подключены ко входам и-входового элемента И 5, выход которого соединен нулевым входом соответствующего триг гера 6 и входом двухвходового элемента И 7 второй вход которого соединен с выходом последующего триггера 6, Входы шифратора 8, выполненного, например, на элементах ИЛИ 9, соединены с выходами двухвходовых элементов И 7, а выходы - со входами приемного вычислительного блока 3. Кроме того, единичный вход каждого триггера 6 соединен с выходом приемного вычислительного блока 3.Устройство работает следующим образом.В рабочем режиме данные с передающего вычислительного блока 1 по п каналам линии 2 связи поступают в приемный вычислительный блок 3.В режиме контроля для отыскания, например, отказа устойчивый 0 триггеры 6 устанавливаются в единичное состояние по сигналу из приемного вычислительного блока 3. По каналам линии 2 связи посылается комбинация 1111 и определяется номер отказавшего канала,Предположим, что отказал второй усилитель 4 в первом канале. Тогда при посылке в линию связи комбинации 1111 на выходе этого усилителя, а следовательно, и на выходах всех последующих усилителей этого канала будет сигнал О, Это приведет к тому, что на выходе только первого элемента И 5, входы которого связаны с первыми усилителями всех каналов, будет сигнал 1, и, следовательно, только первый триггер 6 будет установлен в нулевое состояние. Остальные триггеры 6 будут находиться в единичном состоянии. На шифратор 8 через элемент И 7 пройдет единичный сигнал со второго триггера 6. Другие элементы И 7 будут закрыты нулевыми сигналами с выходов элементов И 5. Единичный сигнал с выхода открытого элемента И 7 13Устройство для передачи дискретных сигналов, содержащее передающий вычислительный блок, каждый выход которого черезсоответствующий канал линии связи и после 3 О довательно соединенные усилители соединенс соответствующим информационным входом приемного вычислительного блока, выходы одноименных усилителей подключеныко входам соответствующего и-входового элемента И и триггеры, отличающееся тем, что,с целью упрощения устройства, в него введены двухвходовые элементы И и шифратор,выход каждого п-входового элемента И подключен к нулевому входу соответствующихтриггера и первому входу двухвходового эле 30мента И, второй вход каждого из которыхсоединен с выходом последующего триггера, выход - с соответствующим входомшифратора, выходы шифратора соединенысо входами приемного вычислительного блока, выход которого подключен к единичным33 входам триггеров,Источники информации,принятые во внимание при экспертизе1. Дворников И. П., Мартынов А. А,Диагностические проверки линий связи Есвязи ЭВМ БЭСМ 6 и ЭВМ М - 6000. В сб.тезисов докладов 111 Всесоюзного совещания по технической диагностике. М., Наука,1975, с. 106.2. Патент Франции Мо 2122213,кл. 6 08 С 25/00,м 3. Авторское свидетельство СССРМо 576573, кл. й 06 Г 11/00, 24.12.75 (прототип).Составител Техред К. Шу Тираж 682 1 И Государственного делам изобретений Москва, Ж 35, Рау П Патент, г. Ужгоь Н. Лысенкофрич КорректПодписикомитета СССРи открытийшская наб., д. 45род, ул. Проектная
