Формирователь импульсов

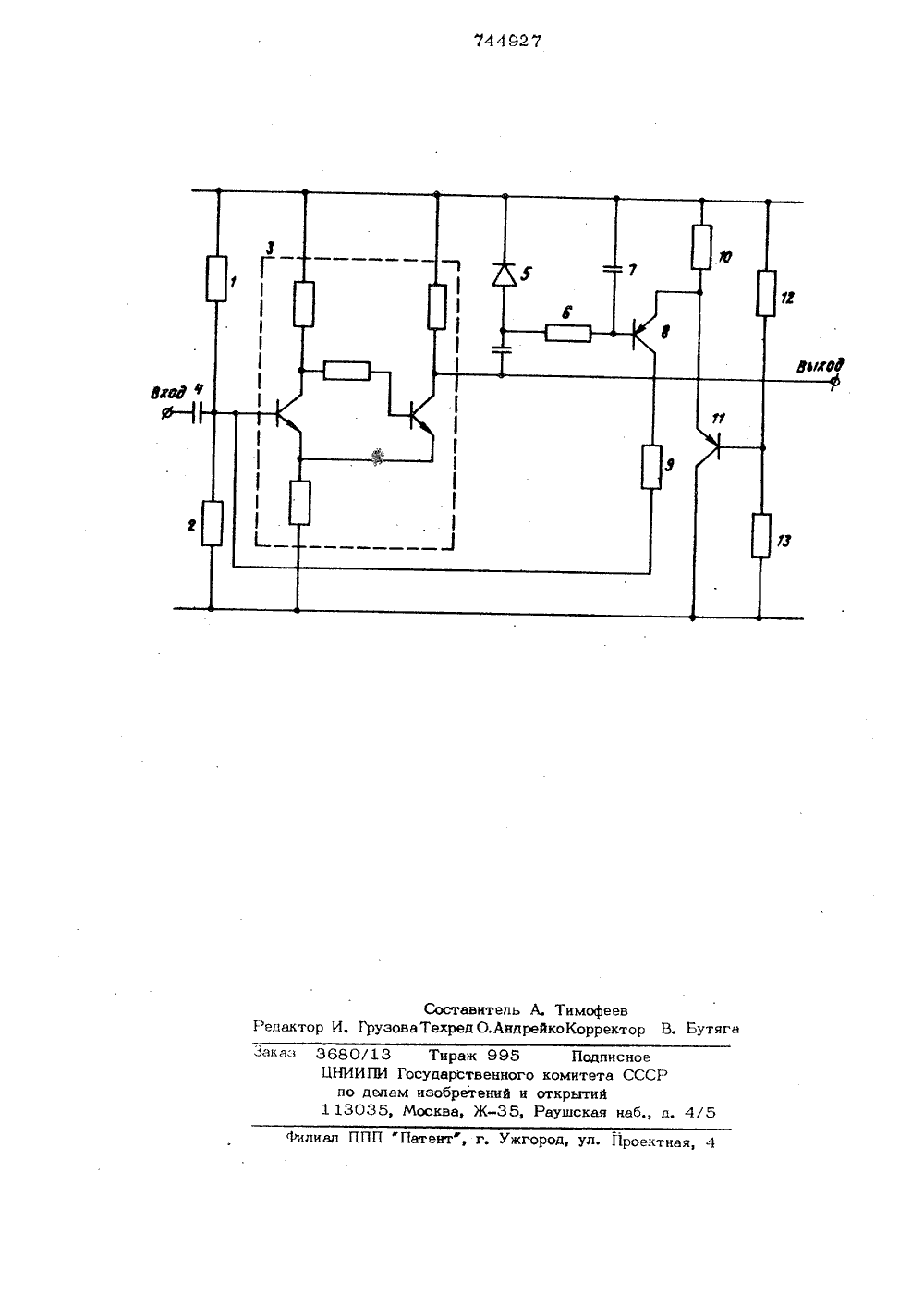

(23) Приоритет 0 пубдиковано 30,06,80, Бюллетень ф 24 по делам изобретений и открытийДата опубликования описания 02.07,80(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к радиоэлектронике и может быть использовано в аппаратуре обработки информации.Известно устройство, состоящее из трансформатора, опорного элемента нв трех диодах и задающем резисторе, вход 5 ного каскада на эмиттерном повторителе и инверторв микросхемы транзистор-транзисторной логики (ТТЛ) Щ .Входное синусоидвльное напряжениетО формируется в прямоугольные импульсы путем ограничения инвертором ТТЛ. Компенсация ненулевого порога открывания достигается опорными диодами, напряжение на которые задается от источника питания через резистор.Устройство не обладает достаточной точностью, поскольку скважность сформированньтх импульсов зависит через опорное напряжение от напряжения источника питания, в также от технологического разброса параметров опорных диодов.Известно устройство, содержащее порс говый элемент - триггер Шмидта с депнтелем постоянного напряжения и цепь обратной связи, состоящую из последо-, вательно соединенных детектора выходных импульсов, сглвживаюшего ЙС -фильтра и регулирующего каскада на транзисторе, коллектор которого подключен к делителю порогового элемента, в база - к выходу Йс -фильтра )2(,Известное устройство работает следующим образом.Сглаживающий РС -фильтр выделяет постоянное напряжение, пропорциональное постоянной составляющей напряжения выпрямленных выходных сформированных импульсов, Это напряжение управляет током регулирующего транзистора н, следовательно, напряжением смещения нв входе порогового элемента, При этом изменяются моменты срабатывания трию; гера Шмидта, что компенсирует изменение длительности импульсов выходного . напряжения при действии некоторыхдесна билизируюццх факторов.10 15 20 25 30 35 45 50 Недостаток известного устройствасостоит в том, что длительность выходных импульсов зависит от изменений напряжения питания. Например, при повышении напряжения питания увеличиваетсяамплитуда выходных импульсов и, следовательно, постоянное напряжение на выходе сглаживающего ЙС -фидьтра. Приэтом увеличивается коплекторный ток регулируюшего транзистора и, следователь.но, напряжение смешения на входе порогового устройства. Постоянное напряжениена выходе сглаживающего ЙС -фильтрауменьшается, т.е. стабилизируется, однако длительность выходных импульсовуменьшается,Целью изобретения является стабилизация длитедьности выходных импульсовпри изменении напряжения питания,Для достижения укаэанной цели в формирователь импульсов, содержащий пороговый элемент, например триггер Шмидтас делителем постоянного напряжения,цепь обратной связи, состоящую иэ последовательно соединенных детектора выходных импульсов, сгдаживаюшего Ю-фильтраи регулирующего каскада на транзисторе,коллектор которого подключен к делителю порогового элемента, в база - к выходу КС -фильтра, введен змиттерныйповторитель с реэисторным делителемнапряжения на входе, при этом эмиттеррегулирующего каскада соединен с выходом эмиттерного повторителя, а коллектор змиттерного повторителя - с общейшиной.На чертеже представлена принципиальная эчектрическая схема предлагаемогоформирователя импульсов.Формирователь импульсов содержитвходной делитель на резисторах 1 и 2,пороговый элемент 3, разделительныйконденсатор 4, детектор 5 выходныхимпудьсов, сгдаживающнй ЙС -фильтрна резисторе 6 и конденсаторе 7, регулирующий каскад на транзисторе 8, базакоторого подключена к выходу кС -фильтра, а коллектор через резистор 9 - квходному делителю, Эмиттер регулирующего транзистора подключен к выходуэмиттерного повторителя, обраэованноторезистором 10, транзистором 1 1 с базовым делителем на резисторах 12, 13.Работает формирователь следующимобразом.Сглаживающий к С -фильтр выделяетпостоянную составляющую выпрямленныхвыходных прямоугольных импульсов, При действии дестабипизирующих факторов, за исключением изменений напряжения питания, изменяется дпитепьность выходных импульсов, меняется постоянное напряжение на выходе КС -фильтра,/ что вызывает изменение колдекторноготока регулирующего транзистора Я и, сдедоватедьно, изменение смещения на входе, порогового элемента. Изменение смешения приводит к обратному изменению длительности выходных импульсов, которая, таким образом, стабилизируется.Измененич напряжения питания вызывают пропорциональные изменения амплитуды выходных импульсов, следовательно, меняется постоянное напряжение на выходе КС -фидьтрв. Однако пропорционально изменениям напряжения питания изменяется напряжение на выходе эмиттерного повторителя и на эмиттере регулирующего транзистора 8, Величины сопротивлений резисторов 10, 12, 13 выбраны такими, что разность напряжений база-эмиттер регулирующего транзистора остается неизменной при изм нениях напряжения питания. Сдедоватаньно, остаются неизменными кодлекторный ток регулирующего транзистора, смещение на входе порогового элемента и длительность выходных импульсов.Выходное сопротивление эмиттерного повторителя достаточно мало, поэтому изменение напряжения на эмиттере регулирующего транзистора 8 зависиттолькоот изменения напряжения питания и не зависит от его эмиттерного тока. Формула изобретения Формирователь импульсов по авт.св. % 416837, о т д и ч а ю ш и й с я тем, что, с целью стабилизации длительности выходных импульсов при изменении напряжения питания, в него введен эмиттерный повторитель с резисторным делителем напряжения питания на входе при этом эмиттер регулирующего каскада соединен с выходом змиттерного повторитедя, а коллектор эмиттерного повторителя соединен с общей шиной.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР % 447821, кп. Н 03 К 6/08, 1973.2, Авторское свидетельство СССР. % 416837, кп. Н 03 1 3/295, 1972 (прототип) .744927 Тимофеев оКоррект утяга едакт Заказ Тираж 995ударственногозобретений иосква, Ж,Подписноекомитета СССРоткрьггийаушская наб., д, 4 ент, г. У иал ППП Составительуэова Телред О,Анд 3680/13ЦНИИПИ Гопо делам1 13035, М ул. Гроектная
