Устройство для функционального преобразования числа импульсов в цифровой код
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

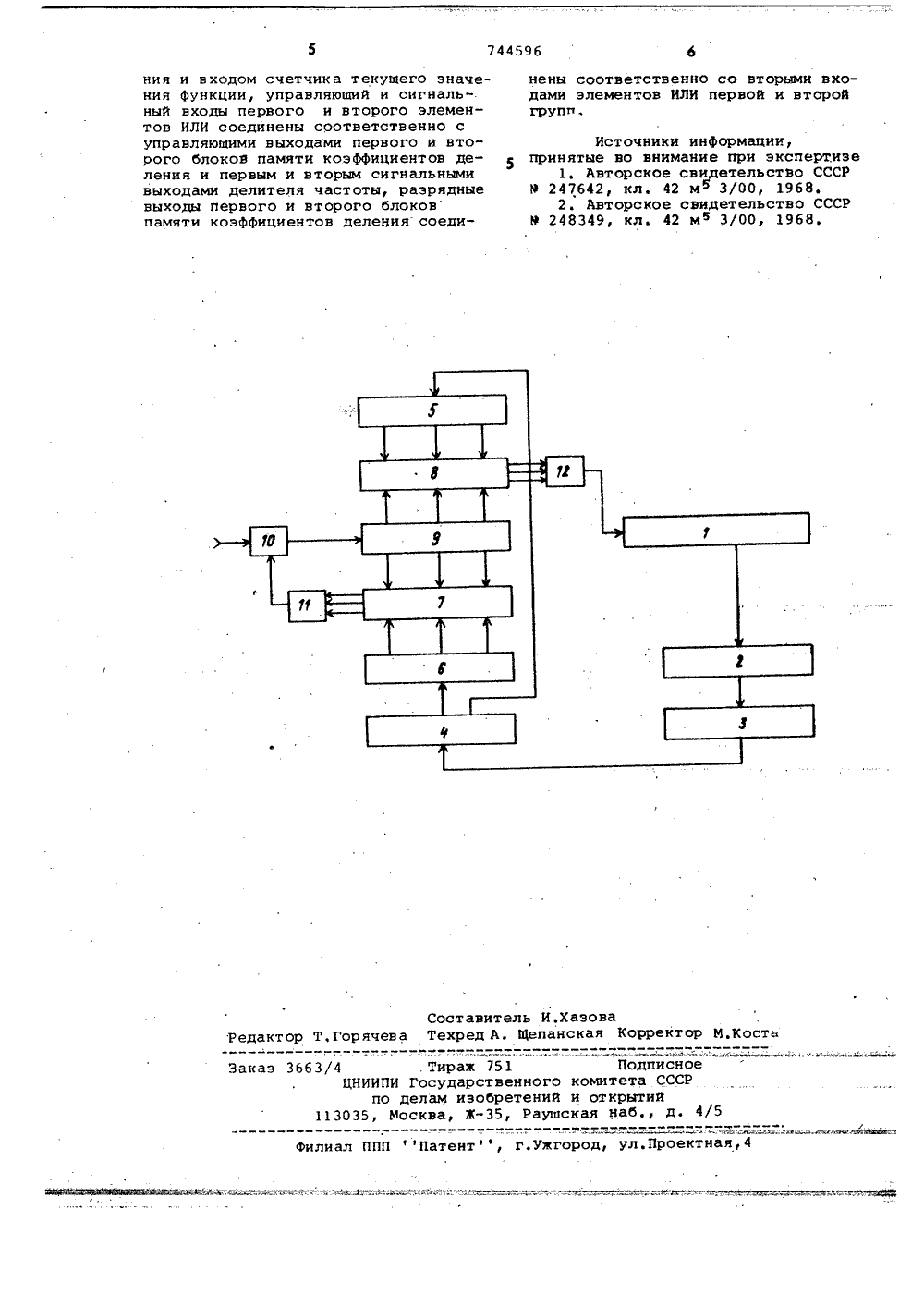

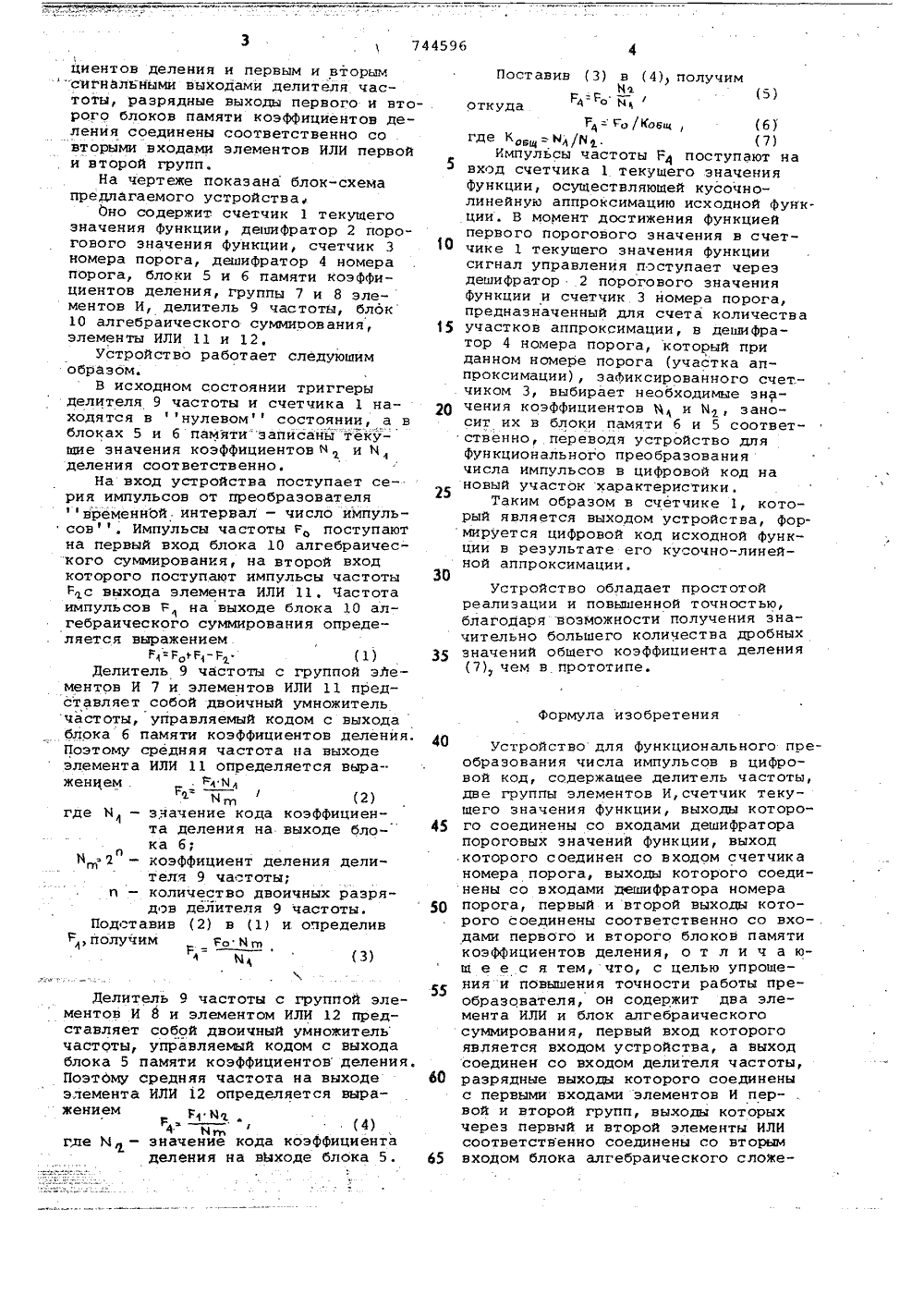

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 050777,(21) 2504056118-24 С 06 Р 15/34 с присоедииенйем заявки Ио Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 3006.80 Р, А. Воробель, Т, Г, Галамай,В. Б, Дудыкевич и И. И. Уланова(54) УСТРОЙСТВО ДЛЯ ФУНКЦИОНАЛЬНОГО ПРЕОБРАЗОВАНИЯ ЧИСЛА ИМПУЛЬСОВ В ЦИФРОВОЙ КОД2 Изобретение относится к цифровой вычислительной технике и может быть использовано в число-импульсных вычислительных блоках, специализированных цифровых вычислительных машинах и в аналого-циФровых преобразователяхИзвестно устройство для Функционального преобразования, содержащее счетчик текущего значения функции, дешифратор пороговых значений Функции, счетчик номера порога, дешифратор номера поро 1 а, группу вентилей, блок памяти коэффициентов деления, ,управляемый делитель частоты, допол нительную группу вентилей и линиизадержки (1).Недостатком известного устройства является низкая точность преобразования и его сложность. 20Наиболее близким техническим решением к данному изобретению является устройство для Функционального преобразования числа импульсов, содержащее делитель частоты, две группы 25 элементов И, счетчик текущего значения функции, выходы которого .соединены со входами"дешифратора пороговых значений функции, выход которого соединен со входом счетчика номера 30 порога, выходы которого соединенысо входами дешифратора номера порога,первый и второй выходы которого соединены соответственно со входамипервого и второго блоков памяти коэффициентов деления 21,Однако такое устройство обладаетнедостаточной точностью преобразования и аппаратурной сложностью.Целью изобретения является упрощение устройсва и повышение точностиработы преобразователя.Это достигается тем, что предлагаемое устройство дополнительно содержит два элемента ИЛИ и блок алгебраического суммирования, первый входкоторого является входом устройства,а выход соединен со входом делителячастоты, разрядные выходы которогосоединены с сигнальными входами элементов И первой и второй групп, выходы которых через первый и второйэлементы ИЛИ соответственно соединены со вторым входом блока алгебраического сложения и входом счетчикатекущего значения функции, управляющий и сигнальный входы первого и второго элементов ИЛИ соединены соответственно с управляющими выходами первого и второго блоков памяти коэффи744596 ния и входом счетчика текущего эначе ния функции, управляющий и сигналь-. ный входы первого и второго элементов ИЛИ соединены соответственно с управляющими выходами первого и второго блоков памяти коэффициентов деления и первым и вторым сигнальными выходами делителя частоты, раэрядные выходы первого и второго блоков памяти коэффициентов деления соедитель И.ХазоваА. Щепанская Корректор М.Кость 63/4 . Тира ЦНИИПИ Госуда по делам и 113035, Москва, ЖисноеСССРй 751 Под ственного комитета обретений и открыти -35, Раушская наб,Заказ 4/ Сост Редакт ор Т, Гор ячев а Техрилиал ППППатент иены соответственно со вторыми входами элементов ИЛИ первой и второйгрупп Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР 9 247642, кл. 42 м 3/00, 1968,2. Авторское свидетельство СССР 9 248349, кл. 42 мв 3/00, 1968.
СмотретьЗаявка
2504056, 03.07.1977
ЛЬВОВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ, ПРЕДПРИЯТИЕ ПЯ В-8751
ВОРОБЕЛЬ РОМАН АНТОНОВИЧ, ГАЛАМАЙ ТАРАС ГРИГОРЬЕВИЧ, ДУДЫКЕВИЧ ВАЛЕРИЙ БОГДАНОВИЧ, УЛАНОВА ИННА ИГНАТЬЕВНА
МПК / Метки
МПК: G06F 17/10
Метки: импульсов, код, преобразования, функционального, цифровой, числа
Опубликовано: 30.06.1980
