Генератор ионизирующего излучения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 743559
Авторы: Овчаров, Романовский
Текст

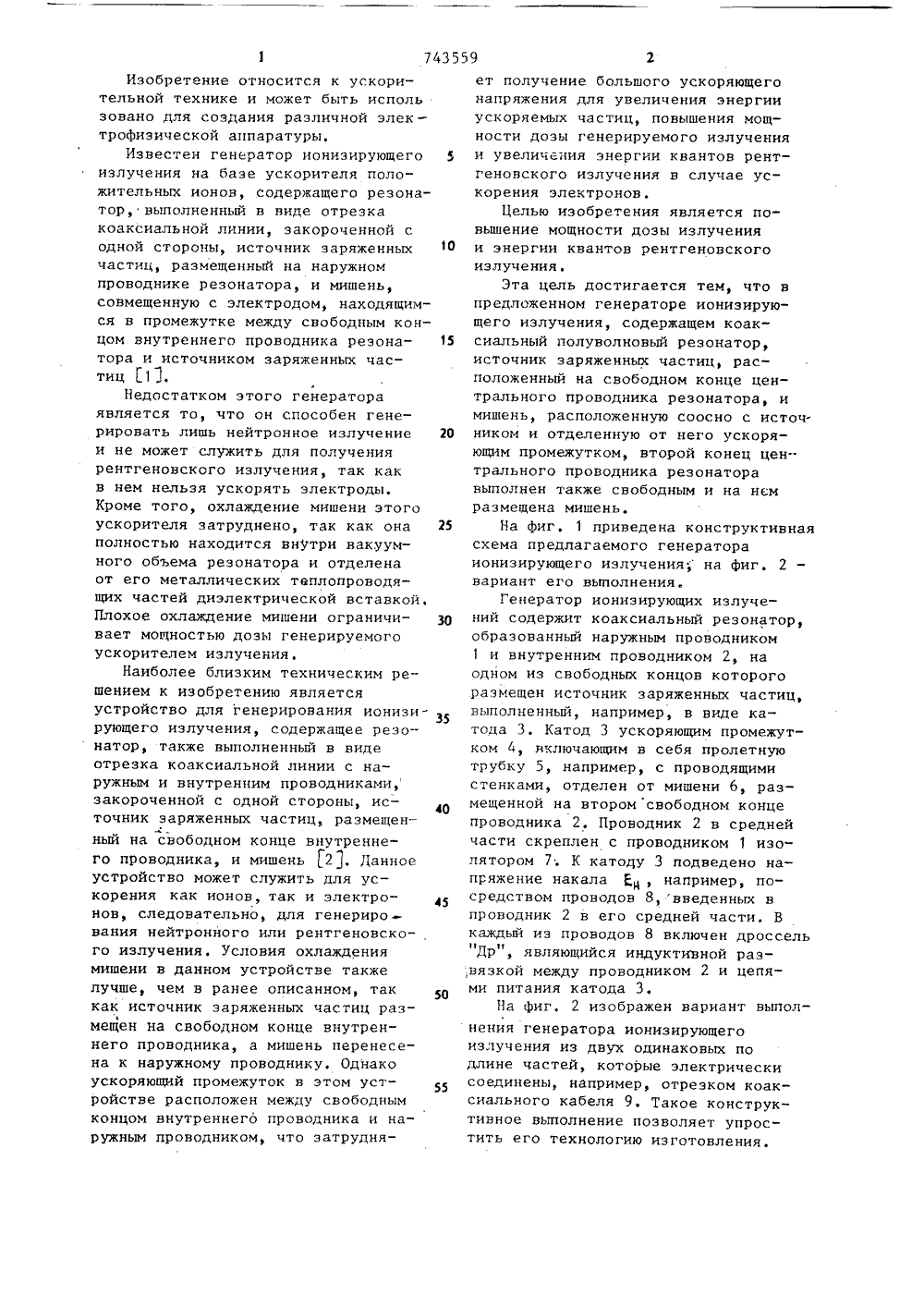

(19) 43559 1)4 Н 05 Н 9 О ЕНИЯ сположенных частиц одном конц резонатора соосно с и ик заряж й на св ногораси от- метралмише и роводник оложенну сточникомряющим п деленную о жутком, о тем, что, ности дозь него усклича и с целью повьппен я мощргииучения излучени о из квантов р второй ко ника резо нтгеновс а нем размещена миш вободн 4 ь ОСДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВ(21) 2710406/18 - (22) 08,01.79 (46) 23,10,85, Б (72) В.ф. Романо (53) 621,384.6(0 (56) Авторское с493180, кл. НАвторское сви В 453143, кл. Н (54) (57) ГЕНЕРАТ ИЗЛУЧЕНИЯ, соде ный полуволновыи юл. Р 39вский и А.М.Овчаров88,8)видетельство СССР05 Н 9/04,18.04.74.детельство СССР05 Н 5/00,09,06.72ОР ИОНИЗИРУЮЩЕГОжащий коаксиальрезойатор, источец центрального проводатора выполнен такжЕ50 Изобретение относится к ускорительной технике и может быть исполь зовано для создания различной элек - трофизической аппаратуры.Известен генератор ионизирующего 5 излучения на базе ускорителя положительных ионов, содержащего резонатор, выполненный в виде отрезка коаксиальной линии, закороченной с одной стороны, источник заряженных 10 частиц, размещенный на наружном проводнике резонатора, и мишень, совмещенную с электродом, находящимся в промежутке между свободным концом внутреннего проводника резона тора и источником заряженных частиц Г 1 3.Недостатком этого генератора является то, что он способен генерировать лишь нейтронное излучение 20 и не может служить для получения рентгеновского излучения, так как в нем нельзя ускорять электроды. Кроме того, охлаждение мишени этого ускорителя затруднено, так как она 5 полностью находится внутри вакуумного объема резонатора и отделена от его металлических теплопроводящих частей диэлектрической вставкойПлохое охлаждение мишени ограничи- З 0 вает мощностью дозы генерируемого ускорителем излучения.Наиболее близким техническим решением к изобретению является устройство для генерирования ионизирующего излучения, содержащее резонатор, также выполненный в виде отрезка коаксиальной линии с наружным и внутренним проводниками, закороченной с одной стороны, источник заряженных частиц, размещенный на свободном конце внутреннего проводника, и мишень 2 . Данное устройство может служить для ускорения как ионов, так и электронов, следовательно, для генериро вания нейтронного или рентгеновского излучения. Условия охлаждения мишени в данном устройстве также лучше, чем в ранее описанном, так как источник заряженных частиц размещен на свободном конце внутреннего проводника, а мишень перенесена к наружному проводнику. Однако ускоряющий промежуток в этом устройстве расположен между свободным концом внутреннего проводника и наружным проводником, что затрудняет получение большого ускоряющего напряжения для увеличения энергии ускоряемых частиц, повышения мощности дозы генерируемого излучения и увеличения энергии квантов рентгеновского излучения в случае ускорения электронов.Целью изобретения является повышение мощности дозы излучения и энергии квантов рентгеновского излучения.Эта цель достигается тем, что в предложенном генераторе ионизирующего излучения, содержащем коаксиальный полуволновый резонатор, источник заряженных частиц расположенный на свободном конце центрального проводника резонатора, и мишень, расположенную соосно с источником и отделенную от него ускоряющим промежутком, второй конец центрального проводника резонатора выполнен также свободным и на нем размещена мишень.На фиг. 1 приведена конструктивная схема предлагаемого генератора ионизирующего излучения на фиг, 2 вариант его выполнения.Генератор ионизирующих излучений содержит коаксиальный резонатор, образованный наружным проводником 1 и внутренним проводником 2, на одном из свободных концов которого размещен источник заряженных частиц, выполненный, например, в виде катода 3. Катод 3 ускоряющим промежутком 4, включающим в себя пролетную трубку 5, например, с проводящими стенками, отделен от мишени б, размещенной на втором свободном конце проводника 2, Проводник 2 в средней части скреплен с проводником 1 изолятором 7. К катоду 3 подведено напряжение накала Е, например, посредством проводов 8,введенных в проводник 2 в его средней части. В каждый из проводов 8 включен дроссель 11 иДр , являющийся индуктивной развязкой между проводником 2 и цепями питания катода 3.На Фиг. 2 изображен вариант выполнения генератора ионизирующего излучения из двух одинаковых по длине частей, которые электрически соединены, например, отрезком коаксиального кабеля 9. Такое конструктивное выполнение позволяет упростить его технологию изготовления,743559 СоставительРедактор О. Данилович Техред С.Мигунова ектор И. Эрде Подписи Тираж 793ственного комитета ССретений и открытий-35, Раушская наб., д аказ 7025/2 ВНИИПИ Госуд по делам из 113035, Москва,/5 Филиал ППП "Патент", г. Ужгород, ул, Проектна Генератор ионизирующего излучения работает следующим образом.В коаксиальном резонаторе возбуждают стоячую волну с пучностями напряжения на свободных концах проводника 2 и узлом напряжения в его средней части. При этом резонатор работает как полуволновый резонатор, а напряжения на катоде 3 и мишени 6 по отношению к проводнику 1 имеют 10 разный знак, Разность напряжений между катодом 3 и мишенью 6 равна удвоенному значению разности напряжений между проводником 1 и каждым из свободных концов проводни ка 2. Ток, протекающий по проводам 8, нагревает катод 3. Катод 3 эмиттирует электроны 6-, которые ускоряются по направлению к мишени.6. На мишени 6 под воздействием пучка ускоренных электронов рождаются кванты рентгеновского излучения, мак- симальная энергий которых равна максимальной энергии ускоренных электронов, При замене катода 3 25 на источник ионов дейтерия и уста- нонке мишени 6, содержащей дейтерий или тритий, генератор излучает нейтроны, количество которых такжерастет с увеличением энергии ускоренных ионов дейтерия. Как видноиэ фиг. 1 и 2, в предлагаемом устройстве в отличие от известного ускорякзций промежуток имеет два участка, в которых происходит ускорение,что повышает его электрическую прочность в соответствии с известнымэффектом полного потенциала. Такимобразом, предлагаемое устройство позволяет увеличить энергию, до которойускоряются заряженные частицы, иследовательно, повысить мощностьдозы генерируемого излучения и мак"симально энергию квантов рентгеновского излучения в случае ускоренияэлектронов.Предлагаемое устройство может найти применение в качестве источникарентгеновского излучения при нераэрушающем контроле материалов иизделий, а также в качестве генератора нейтронов для проведения активационного анализа веществ и длядругих целей,
СмотретьЗаявка
2710406, 08.01.1979
ПРЕДПРИЯТИЕ ПЯ В-8584
РОМАНОВСКИЙ В. Ф, ОВЧАРОВ А. М
МПК / Метки
МПК: H05H 9/04
Метки: генератор, излучения, ионизирующего
Опубликовано: 23.10.1985
