Щелевой виброконцентратор

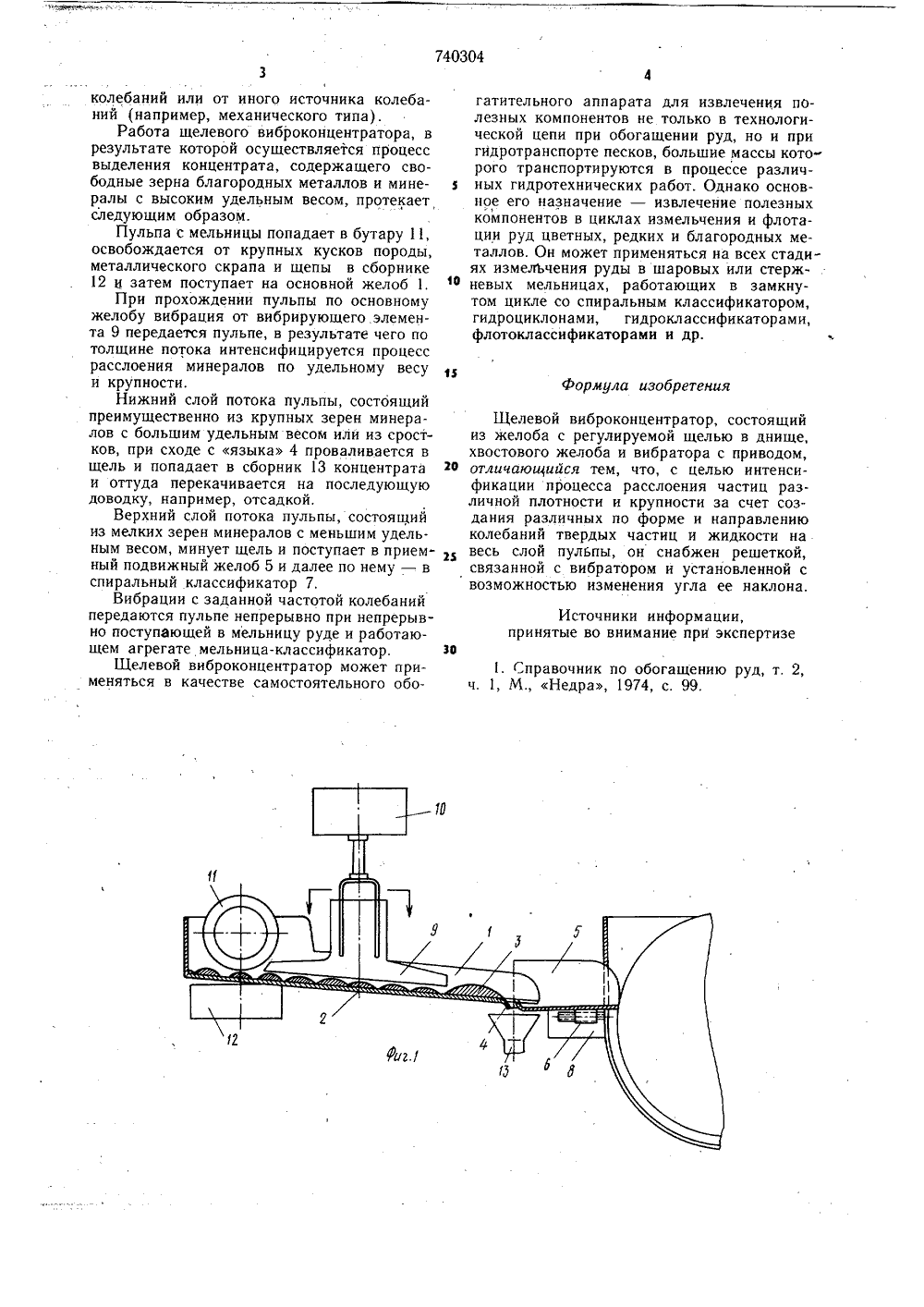

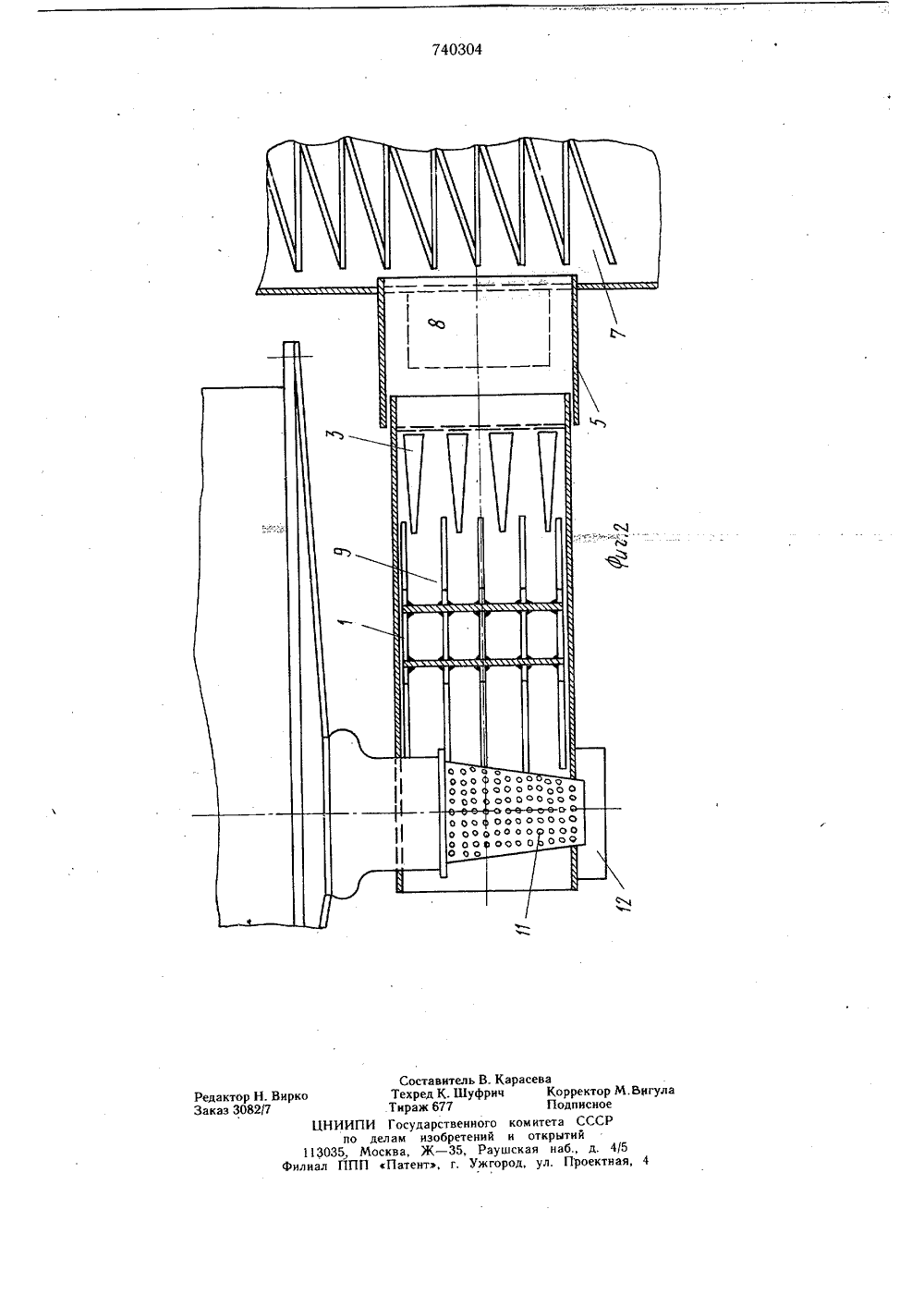

, Ф.тон; (о я т Союз СоветскикСоциалистичесми кРеспублик 111 740304 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано 15.06.80. Бюллетень 22 по делам изобретений и открытий(53) УДК 622.763. Г 2 (088,8) Дата опубликования описания 25.06.80(2) Авторы изобретения Е. Н, Вишневский, А. И. Поваров, И, В. Петров и А. М. Федотов Всесоюзный ордена Трудового Красного Знамени научноисследовательский и проектный институт механической обработки полезных ископаемых Механобр(54) ЩЕЛЕВОй ВИБРОКОНЦЕНТРАТОР Изобретение относится к обогатительному оборудованию, используемому для гравитационного обогащения полезных ископаемых и предназначается для выделения материалов с высоким удельным весом.Известен струйный концентратор Гиредмета, состоящий из желоба с регулируемой щелью в днище, хвостового желоба и вибратора с приводом 11.Недостатком струйного концентратора является малая степень концентрации полезного компонента, вызванная невысокой эф О фективностью расслоения частиц различной плотности и крепости.Цель изобретения - интенсификация процесса расслоения частиц различной плотности и крупности за счет создания различных по форме и направлению колебаний твердых частиц и жидкости на весь слой пульпы, Указанная цель достигается тем, что щелевой виброконцентратор снабжен решеткой, связанной с вибратором и установленной с возможностью изменения угла наклона ее.На фиг. 1 изображен щелевой виброконцентратор; на фиг. 2 - то же, вид сверху,Щелевой виброконцентратор представляет собой устройство, состоящее из желоба 21, днище которого футеровано износостойким материалом 2 (каменное литье, чугун или резина), имеющим волнистую форму. Хвостовая часть желоба имеет гладкую футеровку, на которой могут устанавливаться клинья 3 для сжатия потока пульпы по ширине, Нижняя часть желоба заканчивается языком 4, обеспечивающим плавный сход нижнего слоя пульпы без перемешивания, Верхний слой пульпы, сходящей с желоба, поступает в хвостовой желоб 5, положение которого можно регулировать с помощью специальных регулировочных болтов 6, создавая тем самым щель между обоими желобами заданной ширины. Хвостовым желобом 5 пульпа передается в спиральный классификатор 7. Для предотвращения забивания щели подвижный желоб может быть соединен с отдельно установленным вибратором 8. С целью интенсификации процесса расслоения минеральных частиц различной крупности и плотности на поток пульпы накладываются вибрации с помощью вибрирующего элемента 9, выполненного в виде решетки. Вибрации могут передаваться вибрирующему элементу 9 по нормали или под углом к потоку пульпы от генератора 10 звуковыхзколебаний или от иного источника колебаний (например, механического типа).Работа щелевого виброконцентратора, в результате которой осуществляется процесс выделения концентрата, содержащего свободные зерна благородных металлов и минералы с высоким удельным весом, протекает следующим образом.Пульпа с мельницы попадает в бутару 11, освобождается от крупных кусков породы, металлического скрапа и щепы в сборнике 12 и затем поступает на основной желоб 1.При прохождении пульпы по основному желобу вибрация от вибрирующего элемента 9 передается пульпе, в результате чего по толщине потока интенсифицируется процесс расслоения минералов по удельному весу и крупности.Нижний слой потока пульпы, состоящий преимущественно из крупных зерен минералов с большим удельным весом или из сростков, при сходе с языка 4 проваливается в щель и попадает в сборник 13 концентрата и оттуда перекачивается на последующую доводку, например, отсадкой.Верхний слой потока пульпы, состоящий из мелких зерен минералов с меньшим удельным весом, минует щель и поступает в приемный подвижный желоб 5 и далее по нему - в спиральный классификатор 7.Вибрации с заданной частотой колебаний передаются пульпе непрерывно при непрерывно поступающей в мельницу руде и работающем агрегате мельница-классификатор.Щелевой виброконцентратор может применяться в качестве самостоятельного обогатительного аппарата для извлечения полезных компонентов не только в технологической цепи при обогащении руд, но и при гидротранспорте песков, большие массы которого транспортируются в процессе различных гидротехнических работ. Однако основное его назначение - извлечение полезных компонентов в циклах измельчения и флотации руд цветных, редких и благородных металлов. Он может применяться на всех стадиях измелЬчения руды в шаровых или стерж В невых мельницах, работающих в замкнутом цикле со спиральным классификатором, гидроциклонами, гидроклассификаторами, флотоклассификаторами и др.Формула изобретенияЩелевой виброконцентратор, состоящийиз желоба с регулируемой щелью в днище, хвостового желоба и вибратора с приводом, 2 в отличающийся тем, что, с целью интенсификации процесса расслоения частиц различной плотности и крупности за счет создания различных по форме и направлению колебаний твердых частиц и жидкости на весь слой пульпы, он снабжен решеткой, связанной с вибратором и установленной с возможностью изменения угла ее наклона.Источники информации,принятые во внимание при экспертизе ЭО1. Справочник по обогащению руд, т. 2,ч, 1, М Недра, 1974, с. 99,
