Генератор импульсов

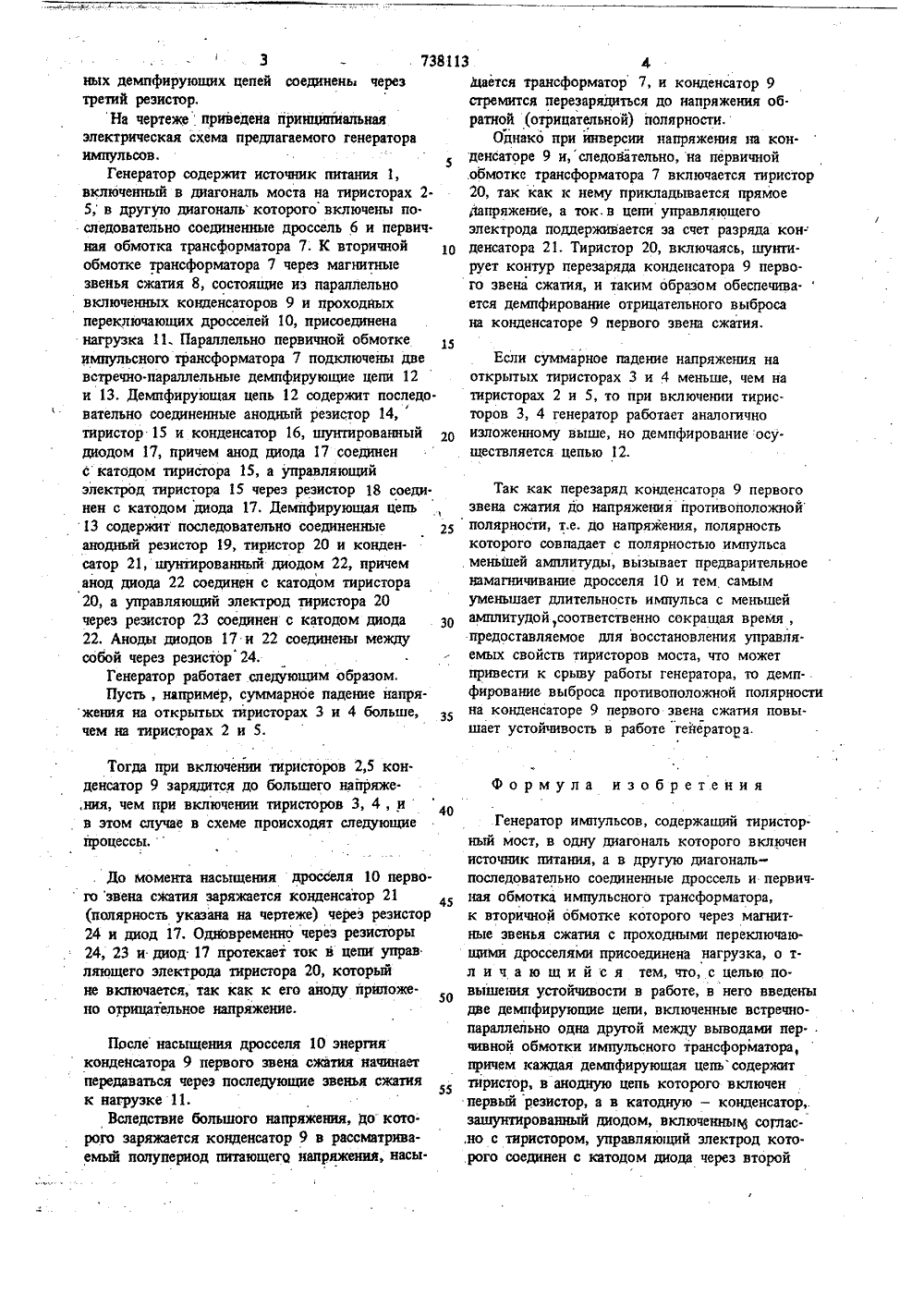

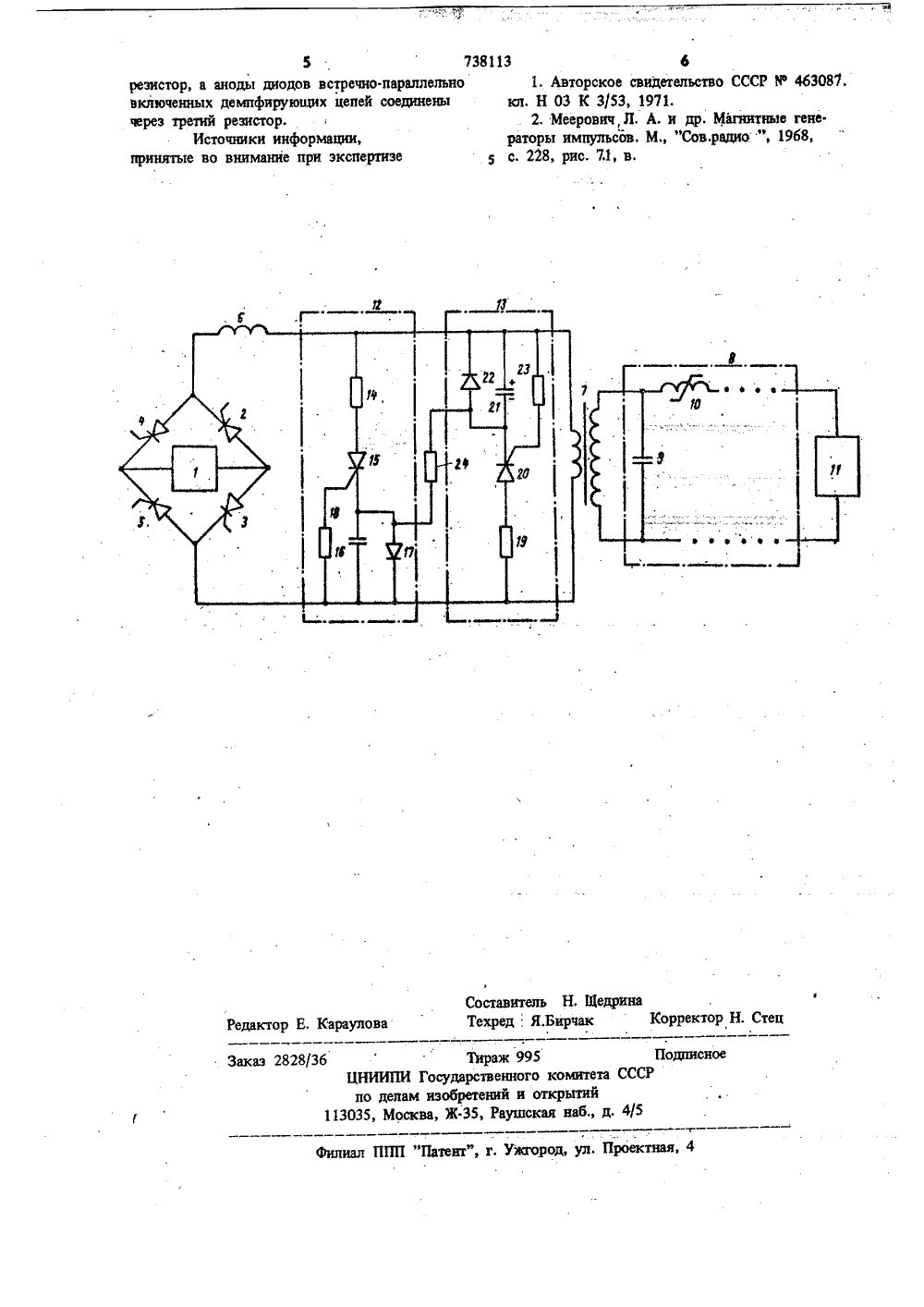

ОП И ИЗОБ 1 н 73811 Союз Советских оцкалкстических РеспубликСВИДЕТЕЛЬС ВТОРСКО полнительное к вт. свил-в 2 Кл, 1) 2448746/18.2 Заяв) лено 03.02.77 (2 рисоелкнением заявкиНОЗКЗ Государственный комите риоритет публиковаио 30.05,80,(53) У Бюллетень2 депам изобретении и открытий 21.3738.8) сания 30.05.8 ата опубликования о Авторыобретения Поляков, П. П. Ру П. трушкин, В. В. Синенк мский политехнический институт им. С, М. Киров) ГЕНЕРАТОР ИМПУЛЬС еИзобретение относится к импульснои технике и может использоваться для формирования мощных разнополярных импульсов,Известен генератор мощных импульсов, содержащий магнитные звенья сжатия с проходными5конденсаторами 111.Однако этот генератор не может быть использован для накачки импульсных газовыхлазеров, так как не способен работать нанагрузку, имеющую большое сопротивление вовремя паузы между импульсами.Наиболее близким по технической сущностик предлагаемому изобретению является генератор импульсов, содержащий подключеннуюк источнику питания последовательную цепь15из коммутационного узла, зарядного дросселяи первичной обмотки импульсного трансформатора, к вторичной обмотке которого через магнитные звенья сжатия с проходными переключающими дросселями присоединена нагрузка 121.Недостатком этого генератора является нустойчивость в работе в симметричттом режимеиз-за неравенства амплитуд разной полярности,например вследствие разброса падения напряже.ъ.ния на открытых тиристорах коммутацйонногоузла, участвующих в формировании импульсовразной полярности.Целью изобретения является повышениеустойчивости в работе генератора,Это достигается тем, что в генератор иМпульсов, содержашии тиристорный мост, в однудиагональ которого включен источник питания,а в друтую диагональ в ,последовательно соединейпые дроссель и первичная обмотка импульс..ного трансформатора,к вторичной обмотке которого через магнитные звенья сжатия с про.ходными перекз)ючаюшими дросселями присоединена нагрузка, введены две демпфирующиецепи, включенные встречно-параллельно однадругой между выводами первичной обмоткиимпульсного трансформатора, причем каждаядемпфирующая цепь содержит тиристор, ванодную цепь которого включен первый резистор, а в катодную - конденсатор, зашунтированный диодом, вклточенным согласно с тиристором, управляющий электрод которого,соединен с катодом диода через второй резистор,а аноды диодов встречно-параллельно включен3 - 73811ных демпфирующих цепей соединень черезтретий резистор,На чертежеприведена принципиальнаяэлектрическая схема предлагаемого генератораимпульсов.5Генератор содержит источник питания 1,включенный в диагональ моста на тиристорах 2.5, в другую диагональ которого включены по.следовательно соединенные дроссель 6 и первичная обмотка трансформатора 7; К вторичнойобмотке трансформатора 7 через магнитныезвенья сжатия 8, состоящие из параллельновключенных конденсаторов 9 и проходныхпереключающих дросселей 10, присоединенанагрузка 11, Параллельно первичной обмоткеимпульсного трансформатора 7 подключены двевстречно. параллельные демпфирующие цепи 12и 13. Демпфирующая цепь 12 содержит последовательно соединенные анодный резистор 14,тиристор 15 и конденсатор 16, шунтированный 20диодом 17, причем анод диода 17 соединенс катодом тиристора 15, а управляющийэлектрод тиристора 15 через резистор 18 соеди.нен с катодом диода 17, Демпфирующая цепь13 содержит последовательно соединенные 25анодный резистор 19, тиристор 20 и конденсатор 21, шунтированный диодом 22, причеманод диода 22 соединен с катодом тиристора20, а управляющий электрод тиристора 20через резистор 23 соединен с катодом диода . З 022. Аноды диодов 17 и 22 соединены междусобой через резистор 24,Генератор работает .следующим образом,Пусть, например, суммарное падение напряжения на открытых тиристорах 3 и 4 больше,чем на тиристорах 2 и 5. 3 41 цается трансформатор 7, и конденсатор 9 стремится перезарядиться до напряжения об. ратной (отрицательной) полярности.Однако при йнверсии напряжения на кон. денсаторе 9 и,следовательно, на первичной .обмотке трансформатора 7 включается тиристор 20, так как к нему прнкладьвается прямое Дапряжение, а ток. в цепи управляющего электрода поддерживается эа счет разряда кон- денсатора 21. Тиристор 20, включаясь, шунтирует контур перезаряда конденсатора 9 перво. го звена сжатия, и таким образом обеспечива.ется демпфирование отрицательного выброса на конденсаторе 9 первого звена сжатия,Если суммарное падение напряжения на открытых тиристорах 3 и 4 меньше, чем на тиристорах 2 и 5, то при включении тиристоров 3, 4 генератор работает аналогично изложенному выше, но демпфирование осуществляется цепью 12.Так как перезаряд конденсатора 9 первого звена сжатия до напряжения противоположной полярности, т.е, до напряжения, полярность которого совпадает с полярностью импульса меньшей амплитуды, вызывает предварительное намагничивание дросселя 10 и тем самым уменьшает длительность импульса с меньшей амплитудой, соответственно сокращая время, предоставляемое для восстановления управляемых свойств тнристоров моста, что может привести к срьву работы генератора, то демпфирование выброса противоположной полярности на конденсаторе 9 первого звена сжатия повышает устойчивость в работе гейератора.Тогда при включении тнристоров 2,5 кон. денсатор 9 зарщ 1 ится до большего найряже,ния, чем при включении тиристоров 3, 4, и в этом случае в схеме происходят следующие процессы. До момента насьпцения дросселя 10 первого звена сжатия заряжается конденсатор 21 (полярность указана на чертеже) через резистор 24 и диод 17, Одновременно через резисторы 24, 23 и диод 17 протекает ток в цепи управ ляющего электрода тиристора 20, который не включается, так как к его аноду приложено отрицательное напряжение,После насьпцения дросселя 10 энергия конденсатора 9 первого звена сжатия начинает передаваться через последующие звенья сжатия к нагрузке 11,Вследствие большого напряжения, до кото. рого заряжается конденсатор 9 в рассматриваемьщ полупериод питающего напряжения, насы 40 45 50 55 Формула изобретения Генератор импульсов, содержащий тнристорный мост, в одну диагональ которого включен источник питания, а в другую диагональ- последовательно соединенные дроссель и первичная обмотка импульсного трансформатора, к вторичной обмотке которого через магнитные звенья сжатия с проходными переключающими дросселями присоединена нагрузка, о тл и ч а ю щ и й с я тем, что, с целью повышения устойчивости в работе, в него введены две демпфирующие цепи, включенные встречно- параллельно одна другой между выводами пер чнвной обмотки импульсного трансформатора, причем каждая демпфирующая цепьсодержит тиристор, в анодную цепь которого включен первый резистор, а в катодную - конденсатор,.зашунтированный диодом, включенным соГлас,но с тиристором, управляющий электрод которого соединен с катодом диода через второй738113на оставительТехред; Я.Бир ректор Н. Степ Караулова Тираж 995 ПодписяОНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж.35, Раушская наб д, 4/5 Заказ 2828/3. П Патент", г. Ужгор резистор, а аноды диодов встречно.параллельновключенных демпфирующих цепей соединенычерез третий резистор,Источники информации,принятые во внимание при зкспертизе б1. Авторское свидетельство СССР в" 463087,кл. Н 03 К 3/53, 1971.2. Меерович, Л, А, и др. Магнитные гене.раторы импульсов. М., "Сов.радио ", 1968,с, 228, рис. 71, в.
