Генератор пачек импульсов для управления тиристорами

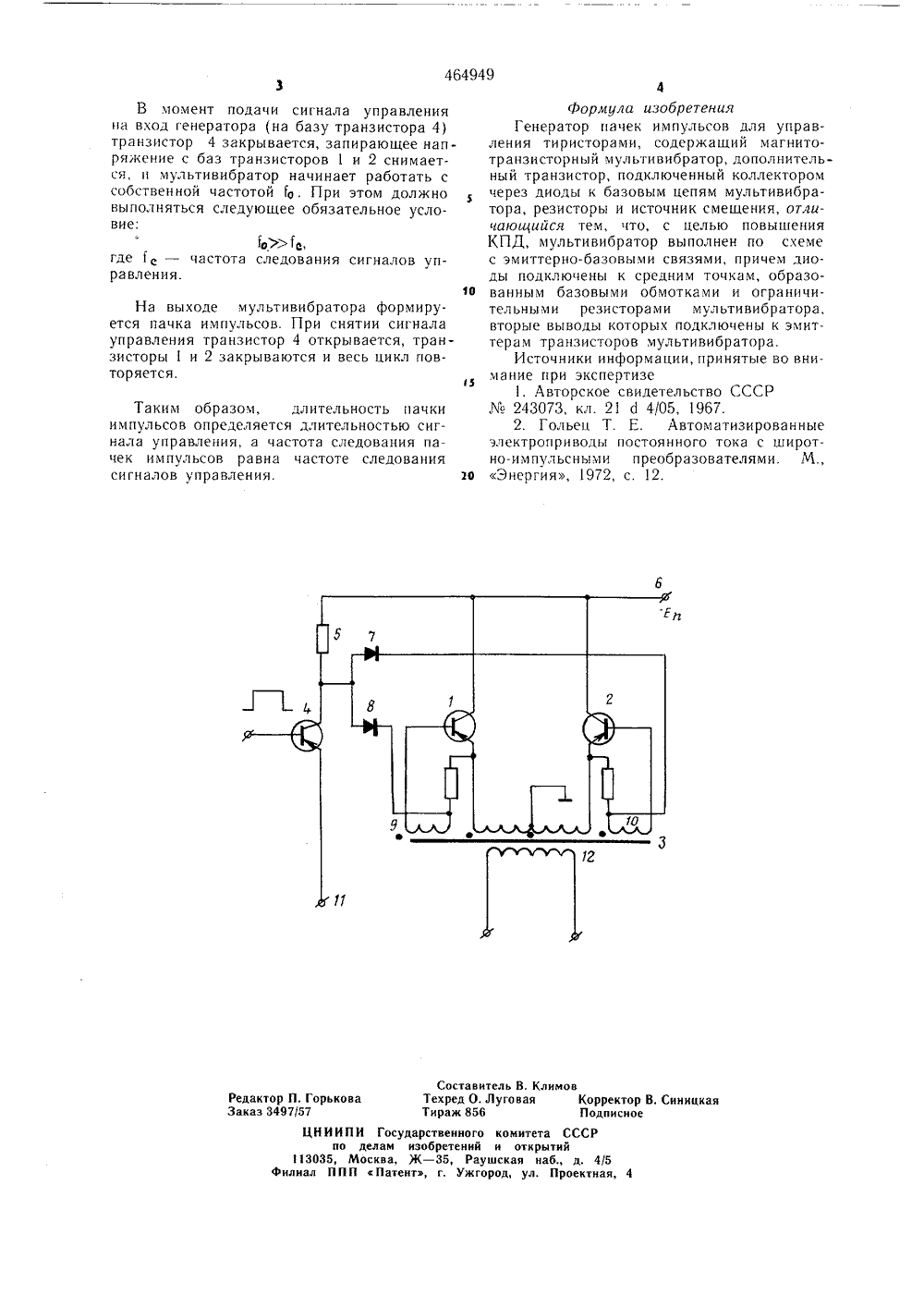

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВЯДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик п 1) 464949(51) М, К .Н 02 Р 13/16 Н 02 М 1/08 с присоединением заявки Уев Государстввнный комктет СССР по делам нзоорвтвннй н открытнй(72) Авторы изобретения М. А. Житков, А. А. Кувшинов и А. К. Лузгинов Научно-исследовательский институт автоматики и электромеханики при Томском институте автоматизированных систем управления и радиоэлектроники(54) ГЕНЕРАТОР ПАЧЕК ИМПУЛЪСОВДЛЯ УПРАВЛЕНИЯ ТИРИСТОРАМИ 2На чертеже изображена принципиальнаясхема предлагаемого генератора. Предлагаемый генератор выполнен на базе магнитотранзисторного мультивибраторас эмиттерно-базовыми связями на транзис 5торах 1 и 2 и трансформаторе 3,Коллектор дополнительного транзистора 4 через резистор 5 подключен к источнику питания 6, а также через диоды 7 и 8и базовые обмотки 9 и 10 к базам тран 1 о зисторов 1 и 2, причем диоды 7 и 8 подключены к коллектору транзистора 4 анодами.Эмиттер этого транзистора подключенк источнику смещения 11. С обмотки 12,являюшейся выходной, снимается пачкаимпульсов для управлЕния тиристорами.В цепях управления тиристорами, как обычно, должны быть включены диоды для исключения импульсов обратной полярности. Генаратор работает следующим образом.При подаче напряжения питания и открытом транзисторе 4 к базам транзисторов 1 и 2 через диоды 7 и 8 одновременно прикладывается запирающее напряжение смещения. Транзисторы 1 и 2 закрыты.Изобретение относится к области управления тиристорами.Известны генераторы пачек импульсов для управления тиристорами, содержащие магнитотранзисторный мультивибратор, дополнительный транзистор, резисторы и источник смещения 11. Эти генераторы имеют большие потери в базовых цепях транзисторов.Наиболее близким по технической сушности и достигаемым результатам является генератор пачек импульсов для управления тиристорами, содержащий магнитотранзисторный мультивибратор, дополнительный транзистор, подключенный коллектором через диоды к базовым цепям мультивибратора, резистор и источник смешения 2.Недостатком этого генератора являетсяневысокий КПД.С целью повышения КПД мультивибратор выполнен по схеме с эмиттерно-базовыми связями, причем диоды подключены к средним точкам, образованным базовыми обмотками и ограничительными резисторами мультивибратора, вторые выводы которых подключены к эмиттерам транзисторов мультивибратора. Взамен ранее изданного464949 Составитель В, КлимовТехред О. Луговая Корректор В. Синицкая Тираж 856 Подписное Редактор П. ГорьковаЗаказ 3407/57 ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал П П П Патент, г. Ужгород, ул. Проектная, 4В момент подачи сигнала управления на вход генератора (на базу транзистора 4) транзистор 4 закрывается, запирающее напряжение с баз транзисторов 1 и 2 снимается, и мультивибратор начинает работать с собственной частотой 1 о. При этом должно выполняться следуюшее обязательное условие:1 о 1 а,где 1 е - частота следования сигналов управления. 10На выходе мультивибратора формируется пачка импульсов. При снятии сигнала управления транзистор 4 открывается, транзисторы 1 и 2 закрываются и весь цикл повторяется.15 Таким образом, длительность пачки импульсов определяется длительностью сигнала управления, а частота следования пачек импульсов равна частоте следования сигналов управления, о 4Формула изобретенияГенератор пачек импульсов для управления тиристорами, содержащий магнитотранзисторный мультивибратор, дополнительный транзистор, подключенный коллектором через диоды к базовым цепям мультивибратора, резисторы и источник смещения, отличающийся тем, что, с целью повышения КПД, мультивибратор выполнен по схеме с эмиттерно-базовыми связями, причем диоды подключены к средним точкам, образованным базовыми обмотками и ограничительными резисторами мультивибратора, вторые выводы которых подключены к эмиттерам транзисторов мультивибратора.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Мв 243073, кл. 21 д 4/05, 1967.2. Гольец Т. Е. Автоматизированные электроприводы постоянного тока с широтно-импульсными преобразователями. М., Энергия, 1972, с. 12.
