Электронный интегратор

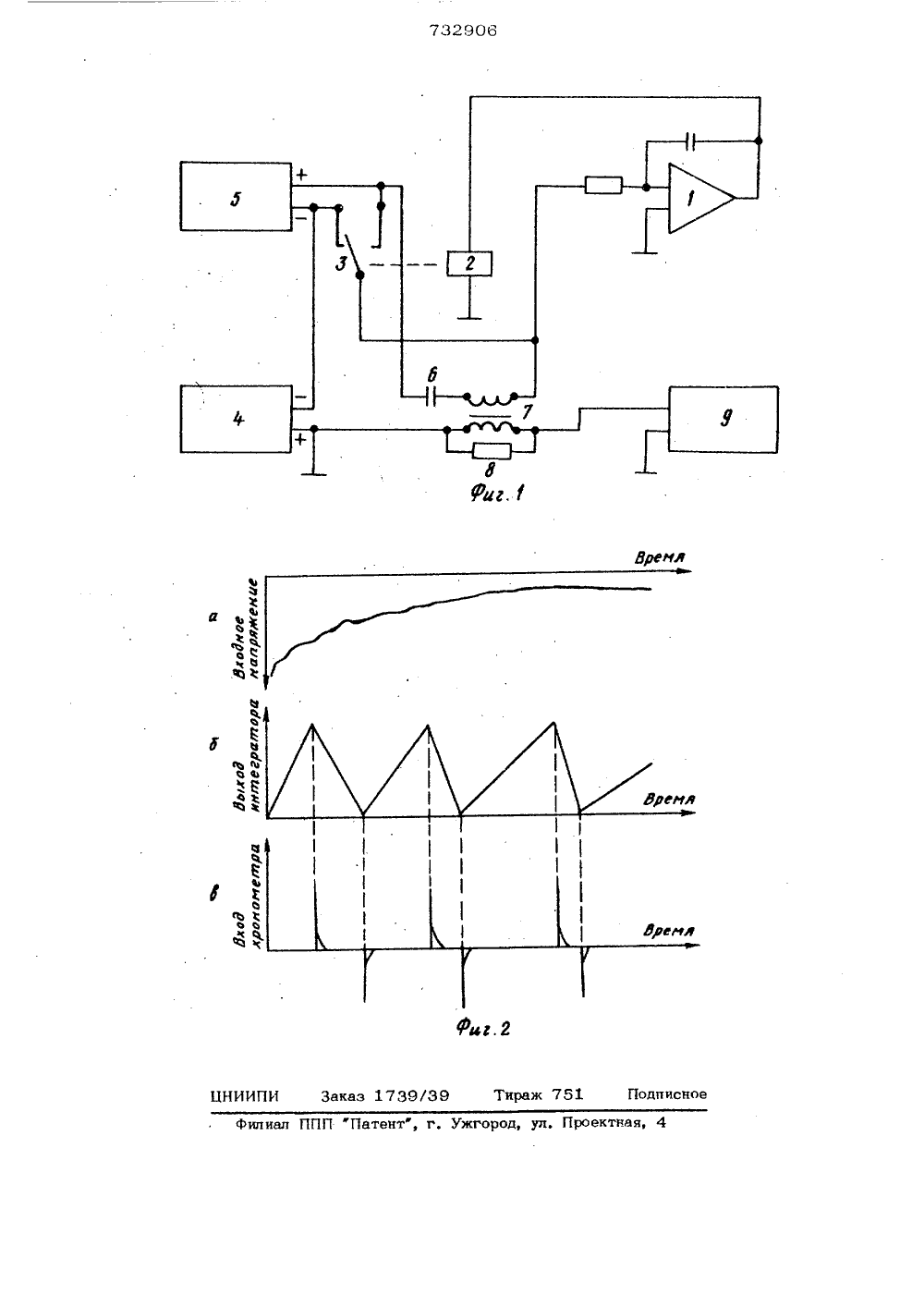

(23) Приоритет ио делам иэобретеиий и открытий.335(тз 88.8) Дата опубликования описания 06.05.80(54) ЭЛЕКТРОННЫЙ ИНТЕГРАТОР Изобретение относится к электроннойизмерительной технике, в частности кэлектренным интеграторам медленно изменяющихся сигналов,Известны электронные интеграторы,5построенные на базе решающего усилителя и содержащие источник эталонного напряжения, переключатель и хронометр 11.Однако известный интегратор обладаетограниченным верхним диапазоном рабочих (входных) напряжений вследствие нестабильной работы хронометра при входномсигнале, близком по величине к эталонному напряжению.Наиболее близким техническим решением к изобретению является электронныйинтегратор, содержащий интегрирующийусилитель, к выходу которого подключенуправляющий вхоц переключателя, входинтегрирующего усилителя через размыкающие контакты переключателя соециненс минусовыми шинами источника эталонного напряжения и источника входногонапряжения и через первичную обмотку импульсного трансформатора подключенк одной из обклацок разделительного конденсатора, вторичная обмотка импульсноготрансформатора, параллельно соециненнаяс шунтирующим резистором, включенамежду плюсовой шиной источника входного напряжения и входом хронометра, азамыкающий контакт переключателя соеци;нен с плюсовой шиной источника эталонного напряжений 21,Нецостаток известного интеграторазаключается в уменьшении эталонногонапряжения при срабатывании переключателя, обусловленном током зараца разделительного конценсатора. Изменение(уменьшение) эталонного напряжения вецет к погрешности при интегрировании,Указанная погрешность может быть уменьшена только увеличением мощности источника эталонного напряжения.Пель изобретения - повышение точности интегрирования.Указанная цель цостигается тем, чтодругая обклацка разделительного концен5 10 15 20 25 530 3 40 45 50 55 3 73сатора подключена к плюсовой шине источника эталонного напряжения,На фиг, 1 изображена функциональнаясхема интегратора; на фиг, 2 - временные диаграммы его работы,Электронный интегратор соцержит интегрирующий усилитель 1, выхоц которогоподключен к управляющему входу переключателя 2, например электромагнитногсреле, с контактами 3, Источник 4 вхоцного (измеряемого) напряжения и источник 5 эталонного напряжения соециненыцруг с другом одноименными полюсами.Межцу плюсовой шиной источника эталонного напряжения и вхоцом интегрирующего усилителя включены послецовательносоециненные разделительный конденсатор6 и первичная обмотка импульсноготрансформатора 7. Вторичная обмоткатрансформатора зашунтирована резистором 8 и поцключена к входу хронометра9.При работе интегратора измеряемоенапряжение от источника 4 (фиг. 2,а)поступает на вхоц усилителя 1 через размыкающие контакты переключателя 2. Врезультате напряжение на выходе усилителя 1 увеличивается (фиг, 2,б) и увеличение тока через обмотку электромагнитного реле привоцит к срабатыванию переключателя 2, Вслецствие этого на вхоцусилителя 1 через замыкающие контактыпереключателя 2 поступает разность напряжений источников 4 и 5, а конценсатор6, ранее заряженный цо величины напряжения источника 5, разряжается черезпервичную обмотку трансформатора 7.Ток разряда конденсатора 6 созцает навторичной обмотке трансформатора 7 короткий импульс напряжения (фиг, 2,в),вызывающий включение хронометра 9.Шунтирующий резистор 8 прецотвращаетвозникновение уцарных колебаний в транс.форматоре 7,Поскольку величина напряжения источника 5 превышает величину напряженияисточника 4, то напряжение на выхоцеусилителя 1 после срабатывания переключателя 2 уменьшается (фиг. 2,б), Этоприводит к переключению переключателя2 в исхоцное положение. При этом конденсатор 6 заряжается от источника 5,через первичную обмотку трансформатора6, и на вхоц.хронометра 9 поцаетсяимпульс (фиг. 2,в), выключающий хронсметр, Поступающее теперь на вхоц усилителя 1 напряжение источника 4 вызывает увеличение напряжения на выходеусилителя 1, и все описанные процессы 2906 4 повторяются. Величина интеграла опрецеляется по произведению О, гце Оэ - напряжение источника 5, .э - сум марисе время включения хронометра 9.Поцключение послецовательно соециненных разделительного конаенсатора и первичной обмотки импульсного трансформатора между плюсовой шиной источника эталонного напряжения и входом интегрирующего усилителя позволяет полностью устранить влияние уменьшения эта- . лонного напряжения при включении последнего, так как в этом случае происходит не заряд разделительного конденсатора, а его разряд. Заряд же разделительного конденсатора происходит при от ключении источника эталонного напряжения от входа интегратора, поэтому происходящее при этом уменьшение эталонного напряжения не приводит к погрешности интегрирования,Разделительный конденсатор 6 обеспечивает устранение погрешностей, обусловленных конечным временем переключения и дребезгом контактов переключателя 2. формула изобретенияЭлектронный интегратор, содержащий интегрирующий усилитель, выход которого подключен к управляющему входу переключателя вход Интегрирующего усилителя через размыкающие контакты переключателя соединен с минусовыми шинами источника эталонного напряжения и источника входного напряжения и через первичную обмотку импульсного трансформатора подключен к одной из обкладок разделительного конденсатора, вторичная обмотка импульсного трансформаРтора, параллельно соединенная с шунтируюшим резисторомвключена между плюсовой шиной источника входного напряжения и входом хронометра, а замыкающий контакт переключателя соединен с плюсовой шиной источника эталонного напряжения отличающийся тем, что, с целью повышения точности интегрирования, другая обкладка разделительного конденсатора подключена к плюсовой шине источника эталонного напряжения.Источник информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР М 374618, кл, О 06 С 7118 1973.2. Авторское свидетельство СССР732906 Ире ь 4 Подписное НИИПИ Заказ 1739/39 Тира тня филиал ППП Патент", г. Ужгород, ул,
