Гидросистема управления механизированной крепью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 730969
Авторы: Лившиц, Николаев, Подкорытов, Фомин
Текст

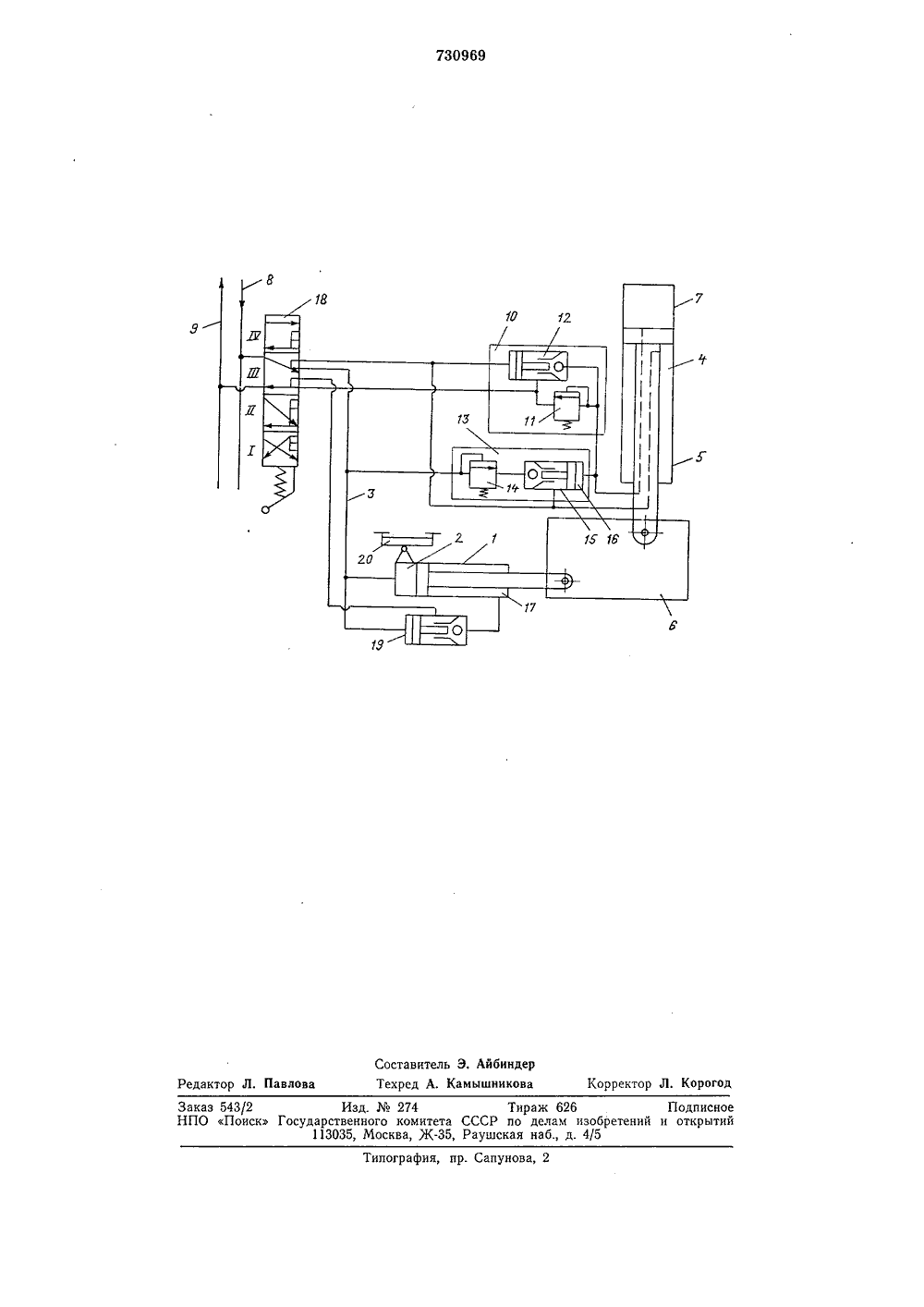

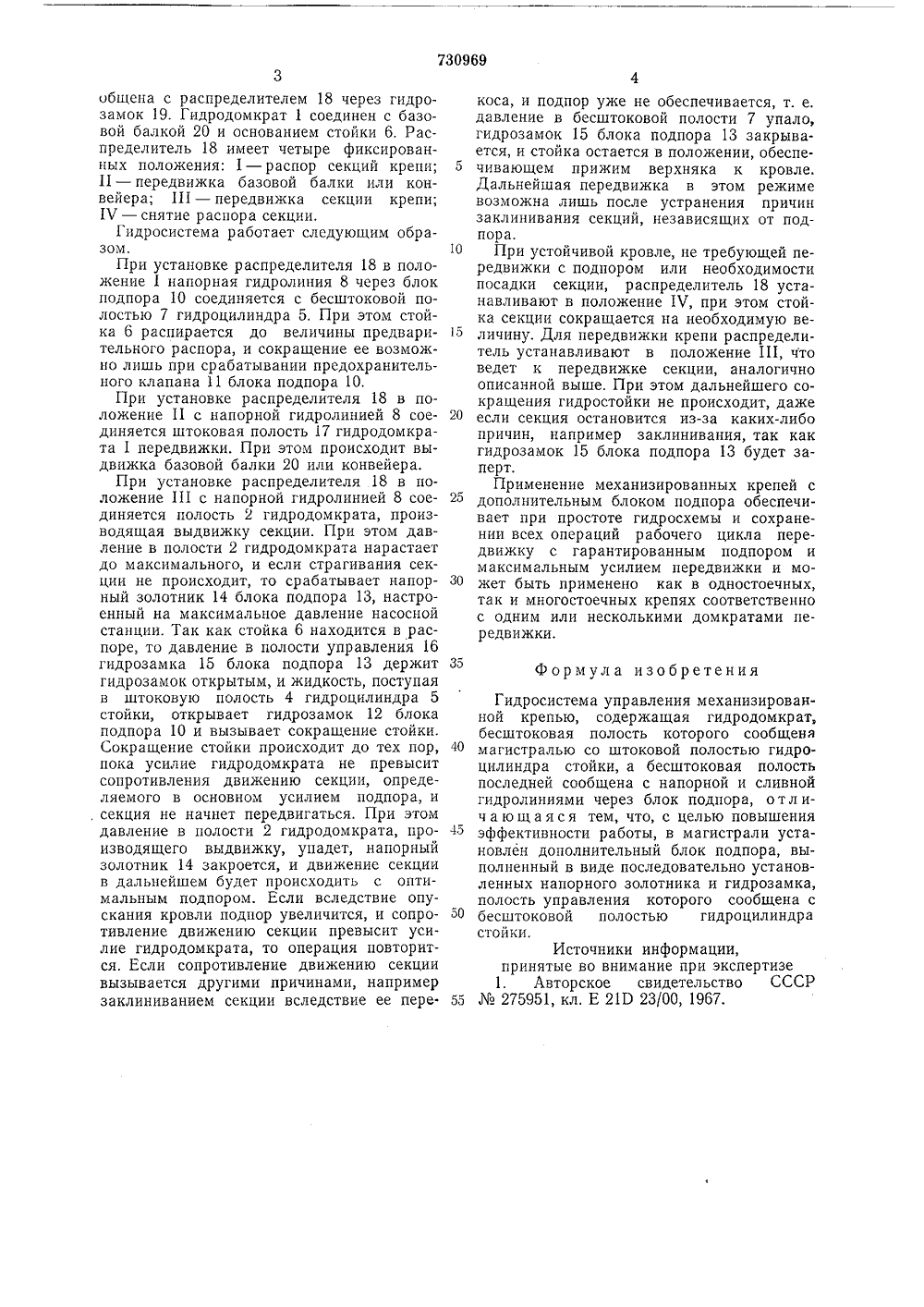

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 730969 Союз Советских Социалистических Республик(51) М. Кл.Е 21 Р 23(16 1 15 В 13(01 соединением заявки Ме Государственный комите(43) Опубликовано 30.04,80, Бюллетень Ме 1 (45) Дата опубликования описания 30.04.8по делам изобретении и открытий) Заявитель Всесоюз орскии научно-исследовательс угольный институ 54) ГИДРОСИСТЕМА УПРАВЛЕНИЯ МЕХАНИЗИРОВАННО КРЕПЬЮ1Изобретение относится к горной промышленности, а именно к гидросистемам передвижки секций механизированной крепи,Известна гидросистема управления механизированной крепыш, содержащая гидродомкрат, бесштоковая полость которого сообщена магистралью со штоковой полостью гидроцилиндра стойки а бесштоковая полость последней сообщена с напорной и сливной гидролиниями через блок подпора 1.Принудительное сокращение стойки в указанной гидросистеме осуществляется посредством импульса избыточного давления, передаваемого при помощи специального устройства автоматически по напорной гидролинии гидросистемы.Недостатком указанной гидросистемы является наличие специального оригинального устройства для подачи импульса, что усложняет и удорожает гидросхему крепи, а также уменьшает надежность работы крепи при передвижке. Кроме того, известное устройство не дает возможности конкретно к каждой секции крепи подбирать индивидуальное усилие подпора, так как импульс подается на все секции одинаковый, хотя все секции крепи находятся в различных условиях (состояние кровли и давление в стойках). Целью изобретения является повышение эффективности работы гидросистемы путем создания оптимального подпора на каждой секции крепи при максимальном усилии передвижки.Цель достигается тем, что в магистрали, соединяющей бесштоковую полость гидро- домкрата со штоковой полостью гидроцилиндра стойки, установлен дополнительный блок подпора, выполненный в виде последовательно установленных напорйого золотника и гидрозамка, полость управления которого сообщена с бесштоковой полостью гидроцилиндра стойки.На чертеже представлена схема гидросистемы управления механизированной крепыш.Гидросистема содержит гидродомкрат 1, бесштоковая полость 2 которого сообщена магистралью 3 с штоковой полостью 4 гидроцилиндра 5 стойки 6. Бесштоковая полость 7 гидроцилиндра 5 сообщена с напорной 8 и сливной 9 гидролиниями через блок подпора 10, содержащий предохранительный клапан 11 и гидрозамок 12. В магистрали 3 установлен дополнительный блок подпора 13, содержащий напорный золотник 14 и гидрозамок 15 с полостью управления 16, установленные последовательно. Штоковая полость 17 гидродомкрата 1 сообщена с распределителем 18 через гидро- замок 19. Гидродомкрат 1 соединен с базовой балкой 20 и основанием стойки 6. Распределитель 18 имеет четыре фиксированных положения: 1 - распор секций крепи;11 - передвижка базовой балки или конвейера; 111 - передвижка секции крепи;1 Ч - снятие распора секции.Гидросистема работает следующим образом.При установке распределителя 18 в положение 1 напорная гидролиния 8 через блок подпора 10 соединяется с бесштоковой полостью 7 гидроцилиндра 5. При этом стойка 6 распирается до величины предварительного распора, и сокращение ее возможно лишь при срабатывании предохранительного клапана 11 блока подпора 10,При установке распределителя 18 в положение 11 с напорной гидролинией 8 соединяется штоковая полость 17 гидродомкрата 1 передвижки. При этом происходит выдвижка базовой балки 20 или конвейера,При установке распределителя 18 в положение 111 с напорной гидролинией 8 соединяется полость 2 гидродомкрата, производящая выдвижку секции. При этом давление в полости 2 гидродомкрата нарастает до максимального, и если страгивания секции не происходит, то срабатывает напорный золотник 14 блока подпора 13, настроенный на максимальное давление насосной станции, Так как стойка 6 находится в распоре, то давление в полости управления 16 гидрозамка 15 блока подпора 13 держит гидрозамок открытым, и жидкость, поступая в штоковую полость 4 гидроцилиндра 5 стойки, открывает гидрозамок 12 блока подпора 10 и вызывает сокращение стойки. Сокращение стойки происходит до тех пор, пока усилие гидродомкрата не превысит сопротивления движению секции, определяемого в основном усилием подпора, и , секция не начнет передвигаться. При этом давление в полости 2 гидродомкрата, производящего выдвижку, упадет, напорный золотник 14 закроется, и движение секции в дальнейшем будет происходить с оптимальным подпором. Если вследствие опускания кровли подпор увеличится, и сопротивление движению секции превысит усилие гидродомкрата, то операция повторится. Если сопротивление движению секции вызывается другими причинами, например заклиниванием секции вследствие ее пере. 5 о 5 20 25 зо 35 40 45 50 55 коса, и подпор уже не обеспечивается, т. е, давление в бесштоковой полости 7 упало, гидрозамок 15 блока подпора 13 закрывается, и стойка остается в положении, обеспечивающем прижим верхняка к кровле. Дальнейшая передвижка в этом режиме возможна лишь после устранения причин заклинивания секций, независящих от подпора.При устойчивой кровле, не требующей передвижки с подпором или необходимости посадки секции, распределитель 18 устанавливают в положение 1 Ч, при этом стойка секции сокращается на необходимую величину. Для передвижки крепи распределитель устанавливают в положение 111, что ведет к передвижке секции, аналогично описанной выше, При этом дальнейшего сокращения гидростойки не происходит, даже если секция остановится из-за каких-либо причин, например заклинивания, так как гидрозамок 15 блока подпора 13 будет заперт.Применение механизированных крепей с дополнительным блоком подпора обеспечивает при простоте гидросхемы и сохранении всех операций рабочего цикла передвижку с гарантированным подпор ом и максимальным усилием передвижки и может быть применено как в одностоечных, так и многостоечных крепях соответственно с одним или несколькими домкратами передвижки,Формула изобретения Гидросистема управления механизированной крепыш, содержащая гидродомкрат, бесштоковая полость которого сообщена магистралью со штоковой полостью гидро- цилиндра стойки, а бесштоковая полость последней сообщена с напорной и сливной гидролиниями через блок подпора, отл ич а ю щ а я с я тем, что, с целью повышения эффективности работы, в магистрали установлен дополнительный блок подпора, выполненный в виде последовательно установленных напорного золотника и гидрозамка, полость управления которого сообщена с бесштоковой полостью гидроцилиндра стойки. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМэ 275951, кл. Е 21 Р 23/00, 1967.730969 Заказ 543/2 Изд. Мо 274 Тираж 626 Подписи НПО Поиск Государственного комитета СССР по делам изобретений и открыт 113035, Москва, Ж, Раушская наб., д. 4/5 р. Сапунова, 2 Типографи Составитель Э, Айбиндер Редактор Л. Павлова Техред А. Камышникова Корректор Л. Корогод
СмотретьЗаявка
2678003, 18.10.1978
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ УГОЛЬНЫЙ ИНСТИТУТ
ЛИВШИЦ ВЛАДИМИР ИОСИФОВИЧ, ФОМИН ВЛАДИМИР ИВАНОВИЧ, ПОДКОРЫТОВ ЕВГЕНИЙ ИВАНОВИЧ, НИКОЛАЕВ ГЕННАДИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: E21D 23/16
Метки: гидросистема, крепью, механизированной
Опубликовано: 30.04.1980
