Языкодержатель

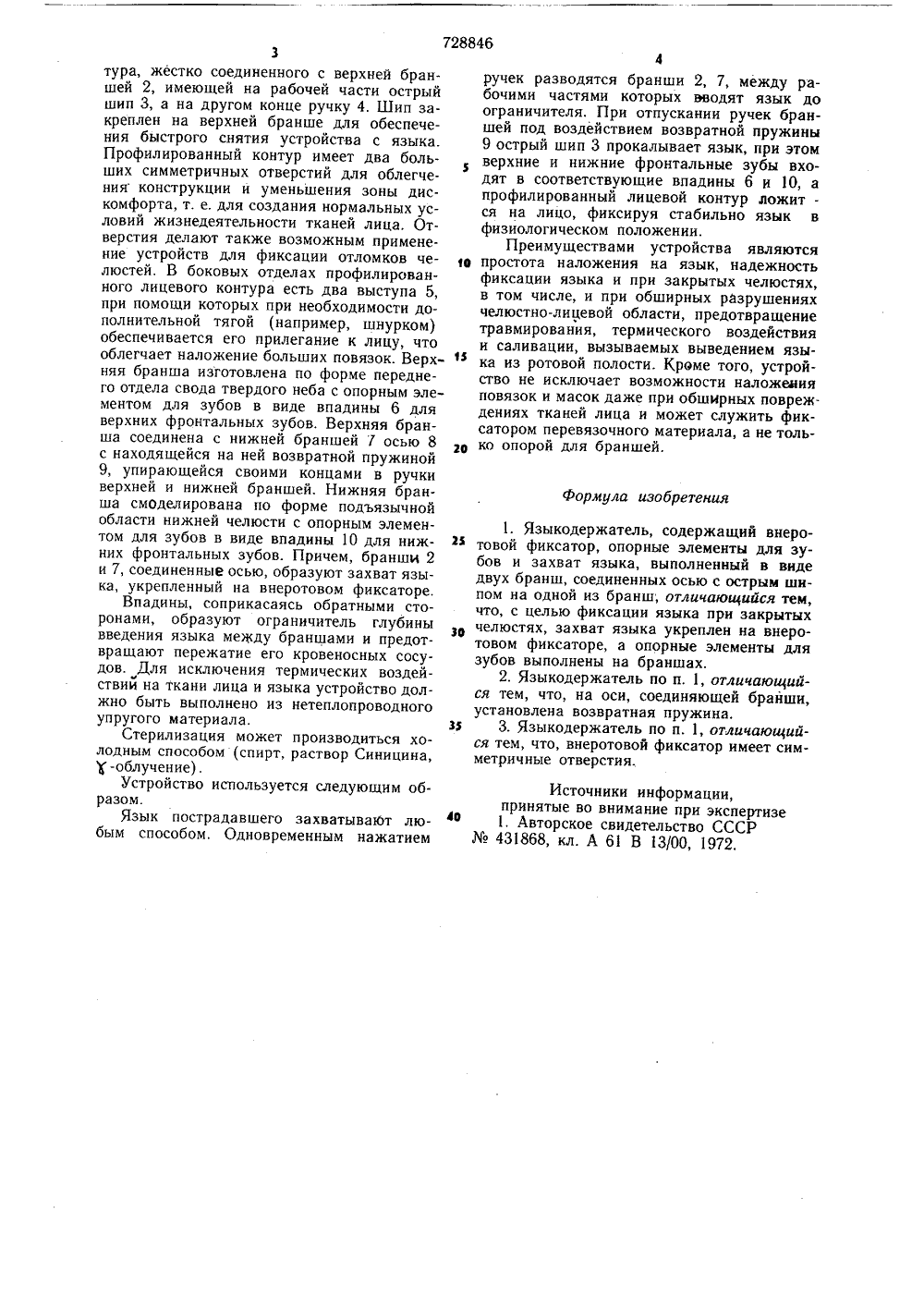

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл А 61 В 13/00 Гавударстввннва ивмнтет Опубликовано 25.04.80. Бюллетень15Дата опубликования описания 05.05.80па делам нзвбрвтвннй и вткрытнй(54) ЯЗЫКОДЕРЖАТЕЛЬ Изобретение относится к медицинской технике, а именно к хирургическим устройствам для предотвращения западания языка при угрозе дисклокационной асфиксии.Известен языкодержатель, который содержит две внеротовые ветви, фиксатор их раскрытия, эластичные опорные элементы для зубов, винтовой механизм перемещения языка, упруго связанный с внеротовыми ветвями, и захват языка, установленный подвижно относительно внеротовых ветвей и связанный системой тяг с винтовым механизмом 1.Недостатком такого устройства является фиксирование языкодержателя при помощи установки эластичных опорных элементов одновременно на верхние и нижние зубы, что создает неустойчивое рабочее положение языкодержателя, что может привести, в случае обширного разрушения тканей верхней и нижней челюстей, к тяжелому состоянию пострадавшего из-за развития болевого шока. Кроме того, вытягивание и фиксация языка вне ротовой полости ведет к обильной сализации и термическим воздействиям на язык. Устройство не обеспечивает фиксации языка при закрытых челюстях. При обширных разрушениях лица устройство применить невозможно из-за потери опор. Конфигурация, габаритные размеры и неустойчивость рабочего положения языкодержателя, а также ненадежность работы захвата языка (самопроизвольное раскрытие захвата языка) и сложность в обращении делают неудобным его применение в борьбе с дислокационной асфиксией приоказании неотложной помощи, транспортировке, реанимации и введении больных в 10 наркоз. Применение его препятствует одеванию различных масок, в том числе и противогаза.Цель изобретения - обеспечение фиксации языка при закрытых челюстях,Это достигается тем, что в языкодержателе захват языка укреплен на внеротовом фиксаторе, а опорные элементы для зубов выполнены на браншах. Кроме того, на оси, соединяющей бранши, установлена возвратная пружина, а внеротовой фиксатор имеет симметричные отверстия.На чертеже изображен языкодержатель, общий вид.Устройство содержит внеротовой фиксатор 1 в виде профилированного лицевого кон4ручек разводятся бранши 2, 7, между рабочими частями которых вводят язык до ограничителя. При отпускании ручек браншей под воздействием возвратной пружины 9 острый шип 3 прокалывает язык, при этом верхние и нижние фронтальные зубы входят в соответствующие впадины 6 и 10, а профилированный лицевой контур ложится на лицо, фиксируя стабильно язык в физиологическом положении.Преимуществами устройства являются 1 ф простота наложения на язык, надежностьфиксации языка и при закрытых челюстях, в том числе, и при обширных разрушениях челюстно-лицевой области, предотвращение травмирования, термического воздействия и саливации, вызываемых выведением языка из ротовои полости. Кроме того, устройество не исключает возможности наложения повязок и масок даже при обширных повреждениях тканей лица и может служить фиксатором перевязочного материала, а не толь-ко опорой для браншей. Формула изобретения 1. Языкодержатель, содержащий внеротовой фиксатор, опорные элементы для зубов и захват языка, выполненный в виде двух бранш, соединенных осью с острым шипом на одной из бранш; отличающийся тем, что, с целью фиксации языка при закрытых челюстях, захват языка укреплен на внеротовом фиксаторе, а опорные элементы для зубов выполнены на браншах.2. Языкодержатель по п, 1, отличающийся тем, что, на оси, соединяющей бранши, установлена возвратная пружина.зю 3. Языкодержатель по п. 1, отличающийся тем, что, внеротовой фиксатор имеет симметричные отверстия. Источники информации,40принятые во внимание нри экспертизе1. Авторское свидетельство СССР431868, кл. А 61 В 13/00, 1972. 7288463тура, жестко соединенного с верхней браншей 2, имеющей на рабочей части острыйшип 3, а на другом конце ручку 4. Шип закреплен на верхней бранше для обеспечения быстрого снятия устройства с языка.Профилированный контур имеет два больших симметричных отверстий для облегчения конструкции и уменьшения зоны дискомфорта, т. е. для создания нормальных условий жизнедеятельности тканей лица. Отверстия делают также возможным применение устройств для фиксации отломков челюстей. В боковых отделах профилированного лицевого контура есть два выступа 5,при помощи которых при необходимости дополнительной тягой (например, шнурком)обеспечивается его прилегание к лицу, чтооблегчает наложение больших повязок. Верхняя бранша изготовлена по форме переднего отдела свода твердого неба с опорным элементом для зубов в виде впадины 6 дляверхних фронтальных зубов. Верхняя бранша соединена с нижней браншей 1 осью 8с находящейся на ней возвратной пружиной9, упирающейся своими концами в ручкиверхней и нижней браншей, Нижняя бранша смоделирована по форме подъязычнойобласти нижней челюсти с опорным элементом для зубов в виде впадины 10 для нижних фронтальных зубов. Причем, бранши 2и 7, соединенные осью, образуют захват языка, укрепленный на внеротовом фиксаторе.Впадины, соприкасаясь обратными сторонами, образуют ограничитель глубинывведения языка между браншами и предотвращают пережатие его кровеносных сосудов. Для исключения термических воздействий на ткани лица и языка устройство должно быть выполнено из нетеплопроводногоупругого материала.Стерилизация может производиться холодным способом (спирт, раствор Синицина,-облучение),Устройство используется следующим образом.Язык пострадавшего захватываЮт любым способом. Одновременным нажатиемСоставитель Л. Соловыв Редактор Н. Катаманина Теред К. Шуфрич Корректор Г. Казарова Заказ 1656/6 Тираж 673 Подписное ЦН И И ПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП сПатент, г, Ужгород, ул. Проектная, 4
