Пассивный ретранслятор отражающего типа

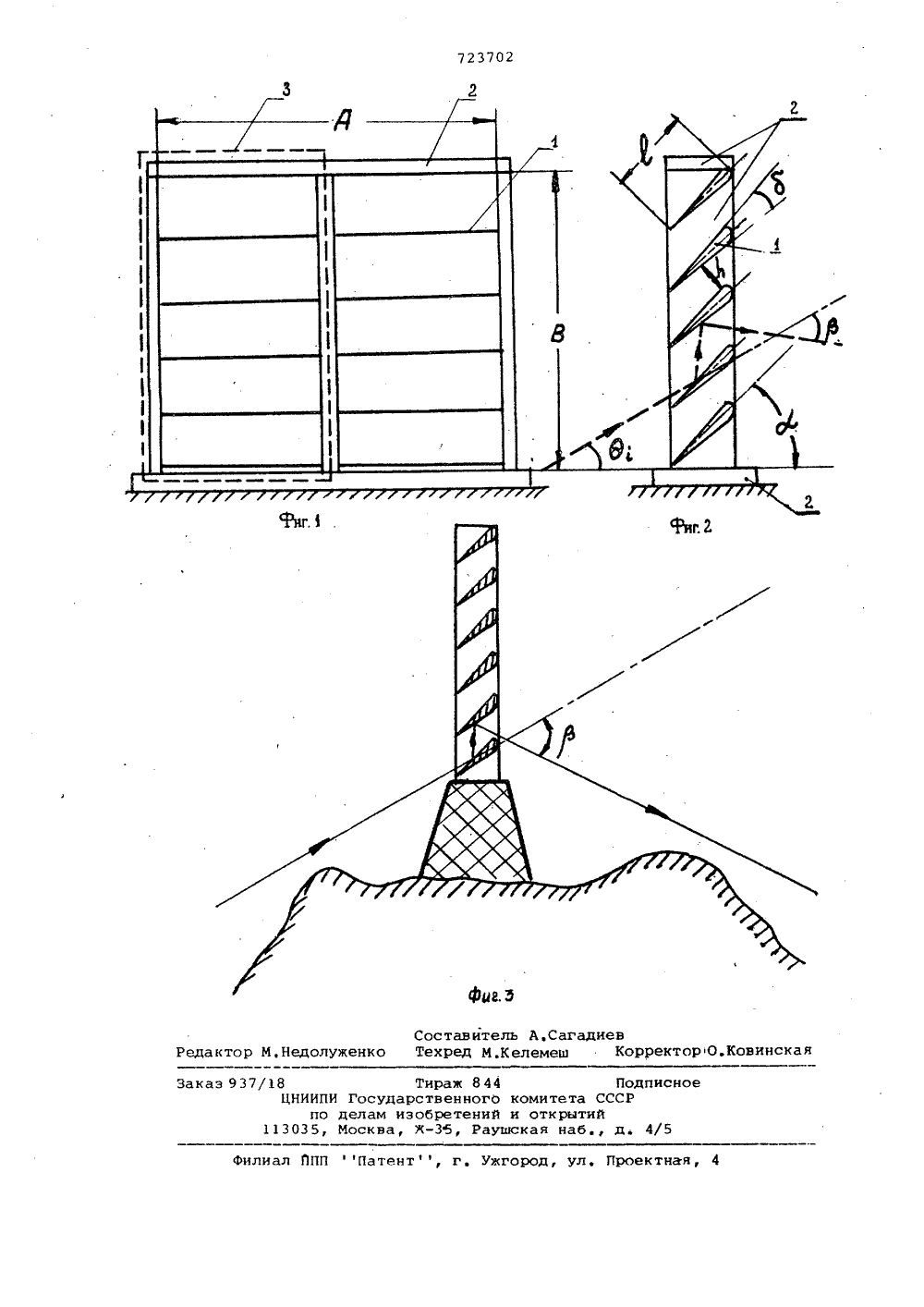

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистических Республик(5)М. Кл. с присоединением заявки Мо Н 01 й 15/14 Государственный комитет СССР по делам изобретений и открытий(54) ПАССИВНЫЙ РЕТРАНСЛЯТОР ОТРАЖАЮЩЕГОТИПА 1 м+ Изобретение относится к радиотехнике и может использоваться дляизмерения направления распространения электромагнитных волн.Наиболее близким к предлагаемомуявляется пассивный ретранслятор отражающего типа, содержащий отражающиеполотна, установленные одно наддругим под углом к плоскости основания 1), 10Однако в пассивном ретрансляторевеличина угла отклонения прошедшейфчерез ретранслятор волны зависит отизменения положения отражающихполотен. 15Цель изобретения - устранениезависимости угла отклонения от неточности фиксации отражающих полотенв пространстве.Цель достигается тем, что в пас- .20сивном ретрансляторе отражающеготипа, содержащем отражающие полотна, установленные одно над другимпод углом к плоскости основания,отражающие полотна установлены25параллельно и выполнены в виде полос,имеющих клиновидное поперечное се-чение в плоскости переотражения,йричем угол клиновидности поперечного сечения 8 связан с углом откло нения переотраженнойволнысоотно -шением ) =пд , где и - число переотражений волны в ретрансляторе(и - четное), расстояние между отражающими полотнами и выбрано не менеедлины волны, а ширина отражающихполотен К связана с углом наклонаполотен аС к плоскости основаниясоотношением п 61 фА+Д -С) )где Ц; - угол подхода волны к ретрансляторуНа фиг.1 приведена структурная схема пассивного ретранслятора; на фиг.2 - вид слева на фиг.1; на фиг.3- схема установки ретранслятора.Пассивный ретранслятор (фиг.1) содержит идентичные Отражающие полотна, выполненные в виде клиновидных отражающих. полос 1, которые устанавливаются и закрепляются параллельно друг другу в каркасе 2 таким образом, чтобы в плоскости, где необходимо осуществить отклонение направления, распространение сигнала, располагалось клиновидное сечение полос, а расстояние между этими полосами для обеспечения зеркального отраже -ния было бы не меньше длины волны проходящего сигнала Л , Для удобства монтажа и повыаения качества и точности сборки требуемый размер апертуры ретранслятора (АфВ) может набираться из отдельных самостоятельных секций 3,Пассивный ретранслятор работает следующим образом.Независимость угла отклонения ( прошедшего через ретранслятор сигнала от угла прихода сигнала 8; (т,е. от положения параллельно установленных клиновидных отражающих полос 1 относительно направления приходящего и прошедшего сигналов), основана на свойстве луча не изменять направле ние своего распространения при прохождении между параллельными отражающими поверхностями при четном количестве зеркальных переотражений между ними. Поэтому если выполнить 2 О отражающие параллельно установленные поверхности в виде клиновидных отражающих полос 1, то при четном количестве отражений луч изменит свое направление в плоскости клиновидного сечения на величину:р= пЬгде п - количество переотражений(п - четное);Ь - угол клиновидности поперечного сечения.При этом ширина 6 клиновидных полос 1 (фиг.2) связана с углом наклона полос с, углом подхода сигнала к ретранслятору С); и величинами и и 8 соотношением:пЬд(А+ 8-0,)Длина и количество клиновидных отражающих полос 1 определяется требуемыми размерами апертуры А и В соответственно (фиг.1 и 2), С точки зрения минимизации размера 1 рекомендуется проектировать ретранслятор с п=2,Учитывая, что эффективность предложенного ретранслятора не зависит от высоты поднятия над землей (необходимо только, чтобы не было непосредственного затенения препятствием апертуры ретранслятора, то пред ложенный ретранслятор может уста навливаться практически без каких- либо, опор и растяжек на земле т,е. допускаются значительные колебаниЯ всеФ решетки ретранслятора в процессе 55 эксплуатации (фиг.3)Зависимость угла отклонения ь только от угла клиновидности(т,е. независимость от всех прочих условий, в том числе и от точности установки ретранслятора) позволяет отказаться в предложенной конструкции ретранслятора от дорогостоящих механизмов юстиров - киТаким образом, устранение дорогостоящих сверхжестких опор и механизмов юстировки в предложенной конструкции ретранслятора отражающего типа, простота его сборки и монтажа на пунктах эксплуатации позволяет существенно расширить сферу примене ния пассивных ретрансляторов отражающего типа.Испытание макета предложенной конструкции пассивного ретранслятора с клиновидными отражающими полосами подтверждает правильность заложенных в конструкцию ретранслятора предпосылок, Так, экспериментально измеренный коэффициент использования поверхности (КИП) ретранслятора близок к КИП - 0,5-0,6 и практически не изменяется при наклонах ретранслятора на углы более чем + 15 (в конструкции используются величины; угол клиновидности о=6 о; количество переотражений п=2).Формула изобретенияПассивный ретранслятор отражающего типа, содержащий отражающие полотна, установленные одно над другим под углом к плоскости основания, о т л и ч а ю щ и й с я тем, что, с целью устранения зависимости угла отклонения от неточности фиксации отражающих полотен в пространстве, отражающие полотна установлены .параллельно и выполнены в виде полос, имеющих клиновидное поперечное сечение в плоскости переотражения, причем угол клиновидности поперечного сечения 8 связан с углом отклонения переотражений волны б соотношением р=о 8 , где и -число переотражений волны в ретрансляторе (п-четное), расстояние между отражающими полотнами и выбрано не менее длины волны, а ширина отражающих полотен 8 связана с углом наклона полотен ос. к плоскости основания соотношением:где Й - угол подхода волны к ретранслятору,Источники информации,принятые во внимание при экспертизе1, Айзенберг Г3., Ямпольский В.Г.Пассивные ретрансляторы для радиорелейных линий, И., Связь , 1973,с,12-19 (прототип).но 1130 лиал ППП Патент, г. Ужгород, ул. Проектная,Тираж 8 44 ПИ Государственного ком о делам изобретений и оМосква, М, Раушска Подпитета СССРк рытийнаб д, 4/
