Устройство формирования амплитудноманипулированных сигналов

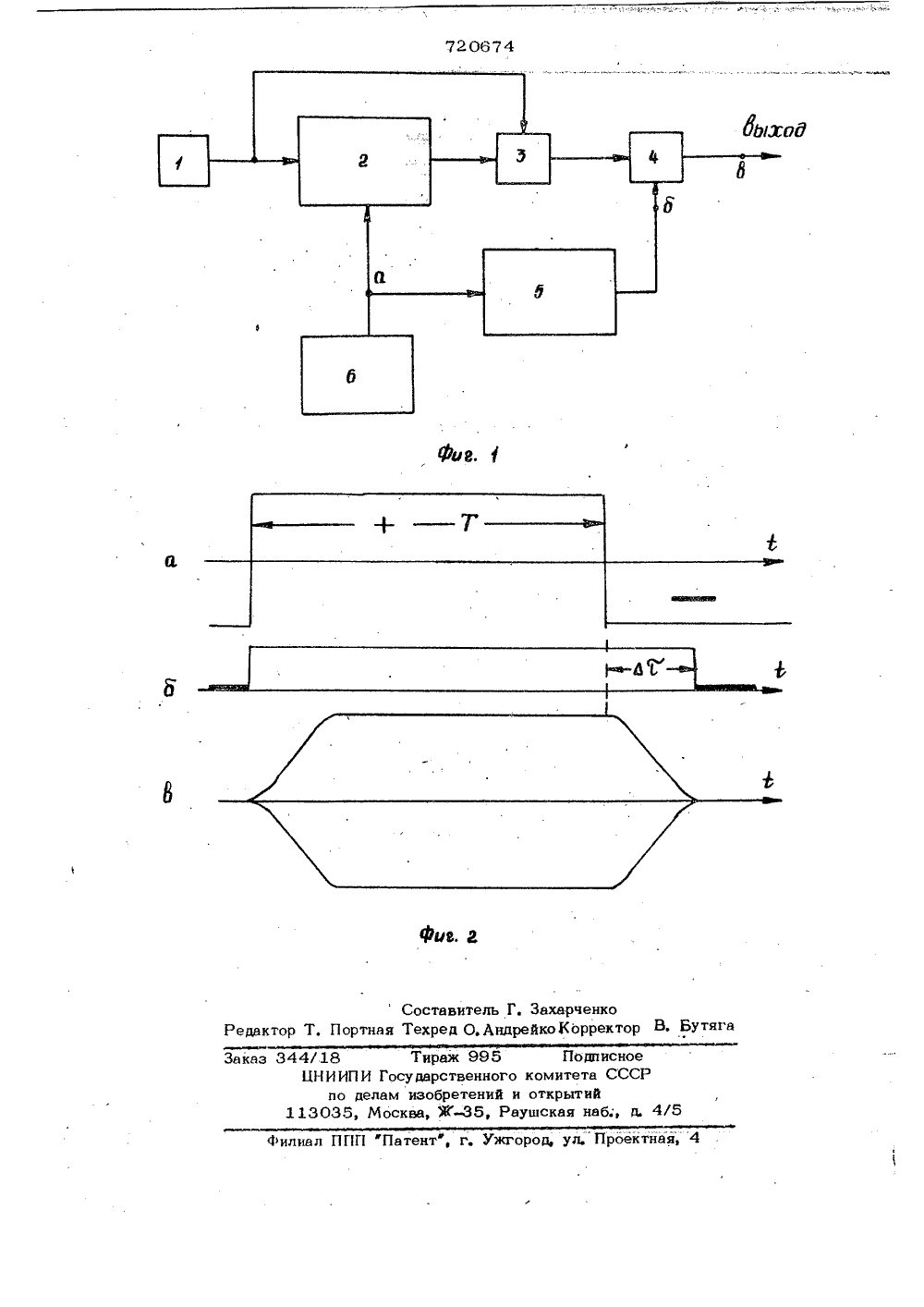

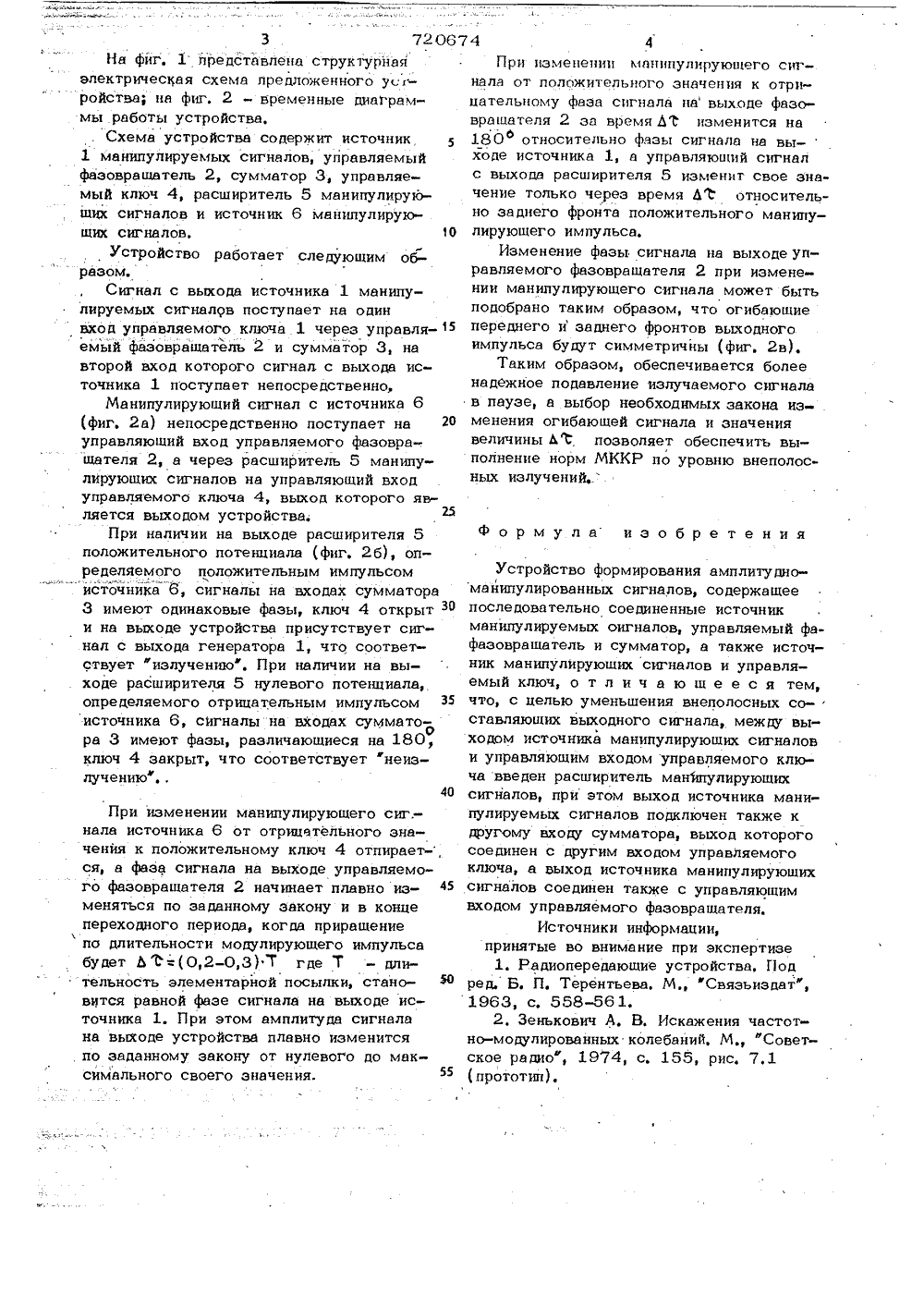

3ОлйСАНИЕ 1720674 Союз СоветскихСоциалистическихРеспублик ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано 05,03.80. Бюллетень,% 9 Дата опубликования описания 07,03,80(54) УСТРОЙСТВО ФОРМИРОВАНИЯ АМПЛИТУДНОМАНИПУЛИРОВАННИХ СИГНАЛОВИзобретение относится к радиотехникеи может использоваться для формированияамплитудно-манипулирован ных сигналов;"например в передающей аппаратуре радиолиний телеграфной связи,Известно устройство формирования сиг 5палов амплитудной телеграфии, в которомдля обеспечения подавления спектра внеполосных излучений используется ключпропускающий сигнал с выхода опорноготогенератора, управляемый сигналами манипуляции, поступающими на его вход черезОфильтр нижних частот с заданными характеристиками 13 т 5Наиболее близким к предложенному техническому решению является устройство формирования амплитудно-манипулированных сигналов, содержащеепоследовательно соединенные источник манипулиру-емых сигналов, управляемый фазоврашатель и сумматор, а также источник манипулирующих сигналов и управляемый цпоч 27. Однако известные устройства не обес= печивают достаточно малого уровня внеполбсных составляющих выходного- сигнала.Цель изобретения - уменьшение внеполосных составляющих выходного сигнала. Для этого в устройство формированияамплитудно-манипулированных сигналов,содержащее последовательно соединенныеисточник манипулируемых сигналов, управляемый фазоврашатель и сумматбр, а также источник манипулирующих сит капов иуправляемый ключ, между выходом источника манипулирующих сигналов и управляющим входом управляемого ключа введен расширитель манипулирующих сигналов,нри этом выход источника манипулируемыхсигналов подключен также к другому входу сумматора, выход которого соединенс другим входом управляемого ключа, а выход источника манипулирующих сигналовсоединен также с управляющим входом управляемого фазоврашателя,720674 зНа фиг. 1 представлена структурйаяэлектрическая схема предложенного устройства; на фиг. 2 - временные диа 1 раммы работы устройства.Схема устройства содержит источник1 манипулируемых сигналов, управляемыйфаэоврашатель 2, сумматор 3, управляемый ключ 4, расширитель 5 манипулирующих сигналов и источник 6 манипулирующих сигналов, 0Устройство работает следующим образом.Сигнал с выхода источника 1 манипулируемых сигналов поступает на одинвход управляемого ключа 1 через управля емый фазоврашатель 2 и сумматор 3, навторой вход которого сигнал с выхода источника 1 поступает непосредственно,Манипулирующий сигнал с источника 6(фиг. 2 а) непосредственно поступает на 20управляющий вход управляемого фаэоврашателя 2, а через расширитель 5 манипулируюших сигналов на управляющий входуправляемого ключа 4, выход которого является выходом устройства.При наличии на выходе расширителя 5положительного потенциала (фиг. 2 б), определяемого положительным импульсомйсточнйка 6, сигналы на входах сумматора3 имеют одинаковые фазы, ключ 4 открыт З 0и на выходе устройства присутствует сигнал с выхода генератора 1, что соответствует "излучению". При наличии на выходе расширителя 5 нулевого потенциала,определяемого отрицательным импульсомисточника 6, сигналы на входах сумматоОра 3 имеют фазы, различающиеся на 180,ключ 4 закрыт, что соответствует неиэлучению".,40При изменении манипулируюшего сиг. - нала источника 6 от отрицательного значения к положительному ключ 4 отпирает-, ся, а фаза сигнала на выходе управляемого фазовращателя 2 начинает плавно иэ меняться по заданному закону и в конце переходного периода, когда прирашение по длительности модулирующего импульса будет ЬЬ:(0,2-0,3) Т где Т - длительность элементарной посылки, становится равной фазе сигнала на выходе источника 1, При этом амплитуда сигнала на выходе устройства плавно изменится по заданному закону от нулевого до максимального своего значения.55 4При изменении манипулирующего сигнала от положительного значения к отрицательному фаза сигнала на выходе фазоврашателя 2 за время Ь изменится на 180 относительно фазы сигнала на вы-ьходе источника 1, а управляющий сигнал с выхода расширителя 5 изменит свое значение только через время ЬЪ относительно заднего фронта положительного манипулируюшего импульса.Изменение фазы сигнала на выходе управляемого фазовращателя 2 при изменении манипулируюшего сигнала может быть подобрано таким образом, что огибающие переднего и заднего фронтов выходного импульса будут симметричны (фиг. 2 в).Таким образом, обеспечивается более надежное подавление излучаемого сигнала в паузе, а выбор необходимых закона изменения огибаюшей сигнала и значения величины Ь, позволяет обеспечить выполнение норм МККР по уровню внеполосных излучений Формула изобретения Устройство формирования амплитудноманипулированных сигналов, содержашеепоследовательно соединенные источникманипулируемых оигналов, управляемый фафазовращатель и сумматор, а также источник манипулирующих сигналов и управляемый ключ, о т л и ч а ю щ е е с я тем,что, с целью уменьшения внеполосных составляющих выходного сигнала, между выходом источника манипулирующих сигналови управляюшим входом управляемого ключа введен расширитель манипулирующихсигналов, при этом выход источника манипулируемых сигналов подключен также кдругому входу сумматора, выход которогосоединен с другим входом управляемогоключа, а выход источника манипулируюшихсигналов соединен также с управляюшимвходом управляемого фазовращателя,Источники информации,принятые во внимание при экспертизе1. Радиопередающие устройства, Подред, Б. П, Терентьева, М"Свяэьиздат",1963, с, 558-561,2, Зенькович А, В, Искажения частотно-модулированных колебаний, М., "Советское ра дио", 1974, с, 155, рис, 7, 17720674 Зак 995 Подписноеенного комитета СССРений и открытий-35, Раушская наб;, д. 344/18 Тираж ЦНИИПИ Государст по делам изобре 113035, Москва, Ж
