Программное реле времени

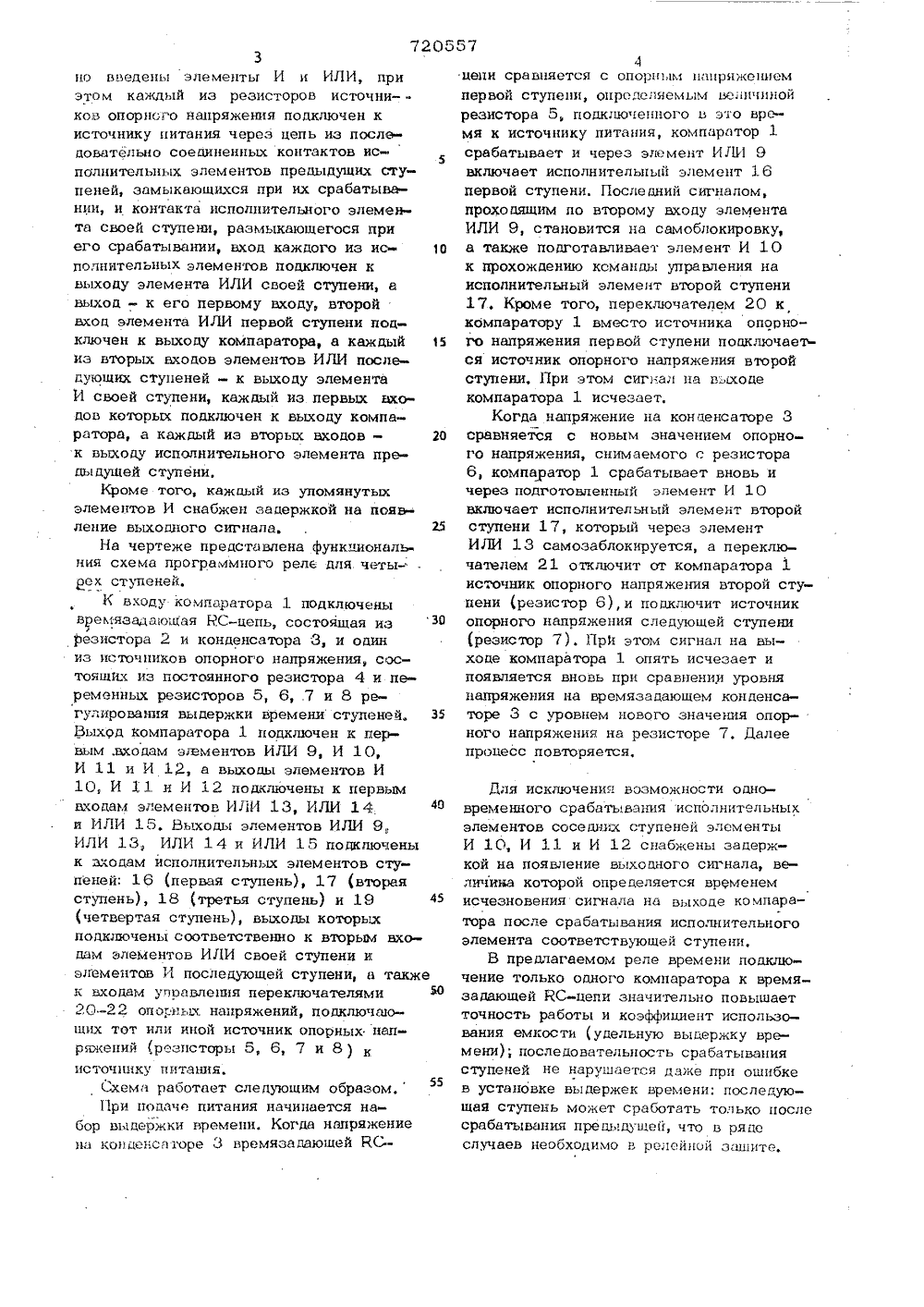

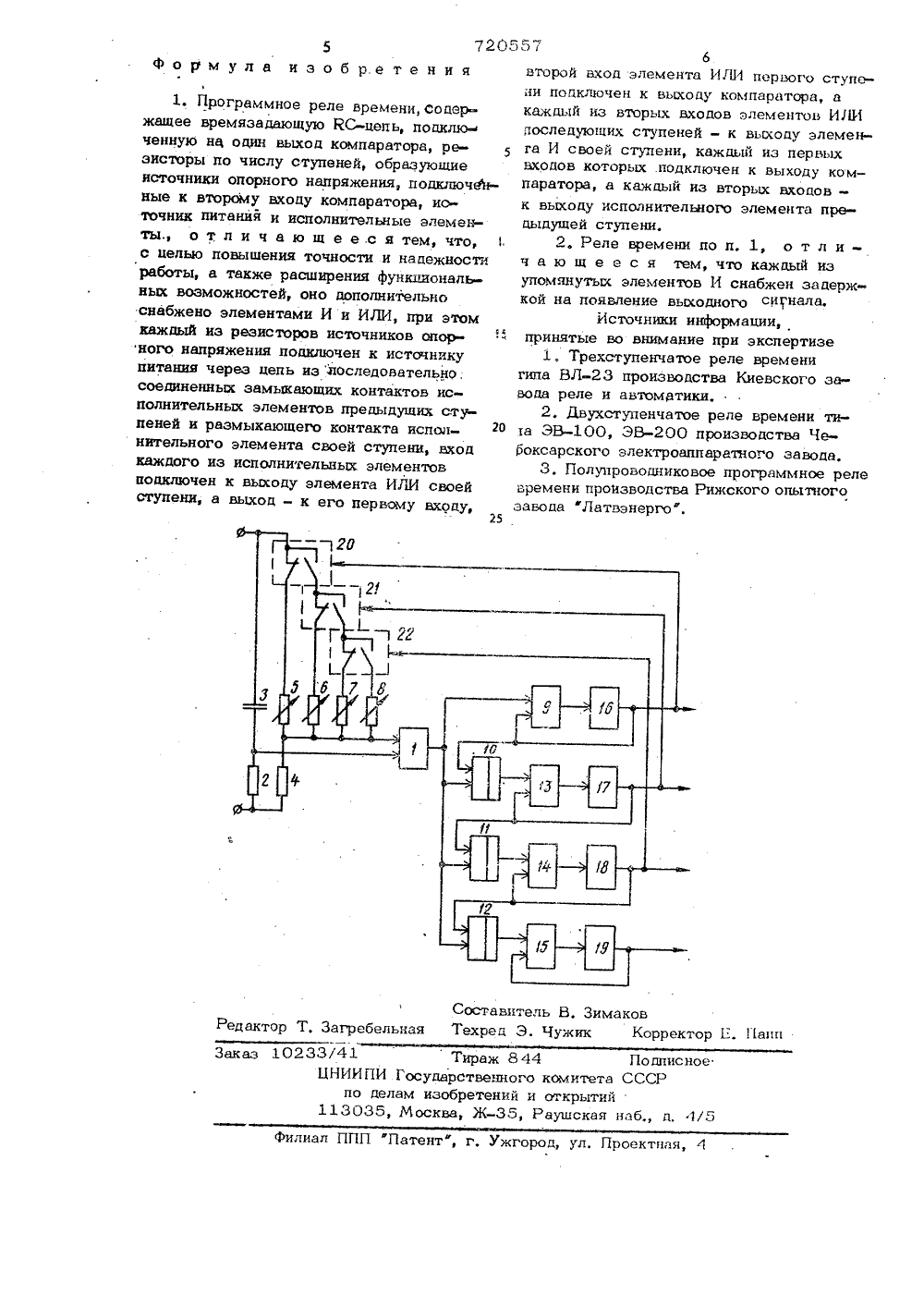

и си 1 н ал Союз СоветскихСоциалистическихРеспублик о те; Г 1 1720557 ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 04.11.77 (2 ) 2540157/24-07 Н 01 Н 47/18 с присоединением заявки РЙ Ъауднрстеенныб квмнтет СССР ио лелем нэебретеннй н открытий(53) УДК 621.З 18, ,925(088,8) Опубликовано 05.03.80, Бюллетень Рй 9 Дата опубликования описания 08,03.80 И, К. Сурвило, И, А, Попов, Н. С. Гуров, В. Я, Путниньш и М, Я. Лурье(72) Авторы изобретения Рижский опытный завод "Латвэнерго"(54) ПРОГРАММНОЕ РЕЛЕ ВРЕМЕНИ Изобретение относится к автоматике и может быть использовано в релейной защите и автоматике энергосистем.Известны полупровоаниковые реле вре мени, построенные на принципе пересчета импульсов и содержащие генераторимпульсов, пересчетную схему и дешифратор с блоком переключателей и исполнительными элементами ь 11. Однако они сложны по конструкции. ЭлектромеханиМО ческие же реле времени недостаточно точны 2).Наиболее близким к предложенному реле является многоступенчатое (программное)реле времени, содержащее оану вре-, мязадаюшую ЙС-цепь к которой через разделительные диоды подключены, по числу ступейей компараторы со своими источниками опорного напряжения и исполнительными элементами 3.Такое реле времени характеризуется сравнительно низкой надежностью иза сложности схемы, а большое количество компараторов подключенных одновременно к времязадающей КС-цепи увеличивает утечки н тем самым снижает точность работы реле и уменьшает коэффициент использования емкости времязадаюшей цепи.Кроме того, при небольшой разнице вустановках соседьшх ступеней из-за дополнительных погрешностей и разбросавыдержек времени может наблюдатьсянарушение последовательности их срабатывания,Цель изобретения - повышение надежности работы реле за счет упрощениясхемы, а также повышение точности выдержки времени и расширение функциональных возможностей реле,Это достигается тем что в программное реле времени, содержащие времязааающую КС-цепь, подключенную на оаинвыход компаратора, резисторы по числуступеней, образующие источники опорнога напряжения, подключенные к второмувходу компаратора, источник питания иисполнительны элементы, дополнитель720557 1 О 5 20 3но введены элементы И и ИЛИ, приэто м каждый из резисторов источни ков опорного напряжения подключен кисточнику питания через цепь из последовательно соединенных контактов ис 5полнительных элементов предыдуших ступеней, замыкающихся при их срабатывании, и контакта исполнительного элемента своей ступени, размыкающегося приего срабатывании, вход каждого из исполнительных элементов подключен квыходу элемента ИЛИ своей ступени, авыход - к его первому входу, второйвход элемента ИЛИ первой ступени подключен к выходу компаратора, а каждыйиз вторых входов элементов ИЛИ последующих ступеней - к выходу элементаИ своей ступени, каждый из первых входов которых подключен к выходу компаратора, а каждый из вторых входовк выходу исполнительного элемента предыдущей ступени,Кроме того, каждый из упомянутыхэлементов И снабжен задержкой на появление выходного сигнала, 25На чертеже представлена функциональ.ния схема программного реле для четыоех ступеней.К входу компаратора 1 подключенывуемязадаюшая КС-цепь, состоящая изрезистора 2 и конденсатора 3, и одиниз источников опорного напряжения, состоящих из постоянного резистора 4 и переменных резисторов 5, 6, .7 и 8 регулирования выдержки времени ступеней, 35Выход компаратора 1 подключен к первым лходам элементов ИЛИ 9, И 10,И 11 и И 12, а выходы элементов И10, И 11 и И 12 подключены к первымвходам элементов ИЛИ 13, ИЛИ 1440и ИЛИ 15. Вьгходы элементов ИЛИ 9ИЛИ 13, ИЛИ 14 и ИЛИ 15 подключенык входам исполнительных элементов ступеней: 16 (первая ступень) 17 (втораяступень), 18 (третья ступень) и 19(четвертая ступень), выходы которыхподключены соответственно к вторым входам элементов ИЛИ своей ступени иэлементов И последующей ступени, а такжек входам управления переключателямиЫ20-22 опорных напряжений, подключающих тот или иной источник опорных напряжений (резисторы 5, 6, 7 и 8) кисточнику питания,Схема работает следующим образом.При подаче питания начинается набор выдержки времени. Когда напряжениена конденсагоре 3 времязадаюшей ЙС 4цепи сравняется с опорным напряжениемпервой ступени, определяемым величинойрезистора 5 подключенного и это время к источнику питания, колпаратор 1срабатывает и через элемент ИЛИ 9включает исполнительпый элемент 16первой ступени. Последний сигналом,проходящим по второму входу элементаИЛИ 9, становится на самоблокировку,а также подготавливает элемент И 10к прохождению ксмапды управления наисполнительный элемент второй ступени17, Кроме того, переключателем 20 ккомпаратору 1 вместо источника опорного напряжения первой ступени подключается источник опорного напряжения второйступени, При этом сигнал на выходекомпаратора 1 исчезает.Когда напряжение на конденсаторе 3сравняется с новым значением опорного напряжения, снимаемого с резистора6, компаратор 1 срабатывает вновь ичерез подготовленный элемент И 10включает исполнительный элемент второйступени 17, который через элементИЛИ 13 самозаблокируется, а переключателем 21 отключит от компаратора 1источник опорного напряжения второй ступени (резистор 6), и подключит источникопорного напряжения следующей ступени(резистор 7), При этом сигнал на выходе компаратора 1 опять исчезает ипоявляется вновь при сравнении уровнянапряжения на времязадающем конденсаторе 3 с уровнем нового значения опорного напряжения на резисторе 7. Далеепроцесс повторяется,Для исключения возможности одновременного срабатывания исполнительных элементов соседних ступеней элементы И 1 О, И 1 1 и И 1 2 снабжены за держкой на появление выходного сигнала, величина которой определяется временем исчезновения сигнала на выходе компаратора после срабатывания исполнительного элемента соответствующей ступени,В предлагаемом реле времени подключение только одного компаратора к время- задающей КС-цепи значительно повышает точность работы и коэффициент использования емкости (удельную выдержку времени); последовательность срабатывания ступеней не нарушается даже при ошибке в установке выдержек времени: последующая ступень может сработать только после срабатывания предыдущей, что в ряде случаев необходимо в релейной защите, 5 7205Формула изобретения 1, Программное реле времени, содержащее времязадающую КС-цепь, подклю ченную на один выход компаратсра, резисторы по числу ступеней, образующие источники опорного напряжения, подключенные к второму входу компаратора, иоточник питания и исполнительные элементы., о т. л и ч а ю щ е е.с я тем, что,с целью повышения точности и надежности работы, а также расширения функциональных возможностей, оно дополнительно снабжено элементами И и ИЛИ, при этом каждый из резисторов источников опорного напряжения подключен к источнчку питания через цепь из лоследовательно.соединенных замыкающих контактов исполнительных элементов предыдущих ступеней и размыкающего контакта исполнительного элемента своей ступени, вход каждого из исполнительных элементов подключен к выходу элемента ИЛИ своей ступени, а выход - к его первому входу,25 56второй вход элемента ИЛИ первого ступени подключен к выходу компаратора, акаждый из вторых входов элементов ИЛИпоследующих ступеней - к выходу элеменга И своей ступени, каждый из первыхвходов которых подключен к выходу компаратора, а каждый из вторых входов -к выходу исполнительного элемента предыдущей ступени.2. Реле времени по п, 1, о т л и -ч а ю щ е е с я тем, что каждый нзупомянутьи элементов И снабжен задержкой на появление выходного синала,Источники информации,принятые во внимание при экспертизе1, Трехступенчатое реле временигила ВЛпроизводства Киевского завода реле и автоматики2. йвухступенчатое реле времени тиа ЭВ, ЭВпроизводства Чедоксарского электроаппаратного завода.3. Полупроводниковое программное релевремени производства Рижского опытногозавода "Латвэнерго.33/41 ЦНИИ 844 Подписого комитета СССР Тираж ПИ Государственн делам изобретен 35, Москва, Жии и открытии 5, Раущская наб д. 4/5 илиал ППП Патент", г. Ужгород ул. Проектна Составитель В, Эимаковтор Т. Загребельная Техред Э. Чужик Корректор Е. Папи
