Генератор импульсов

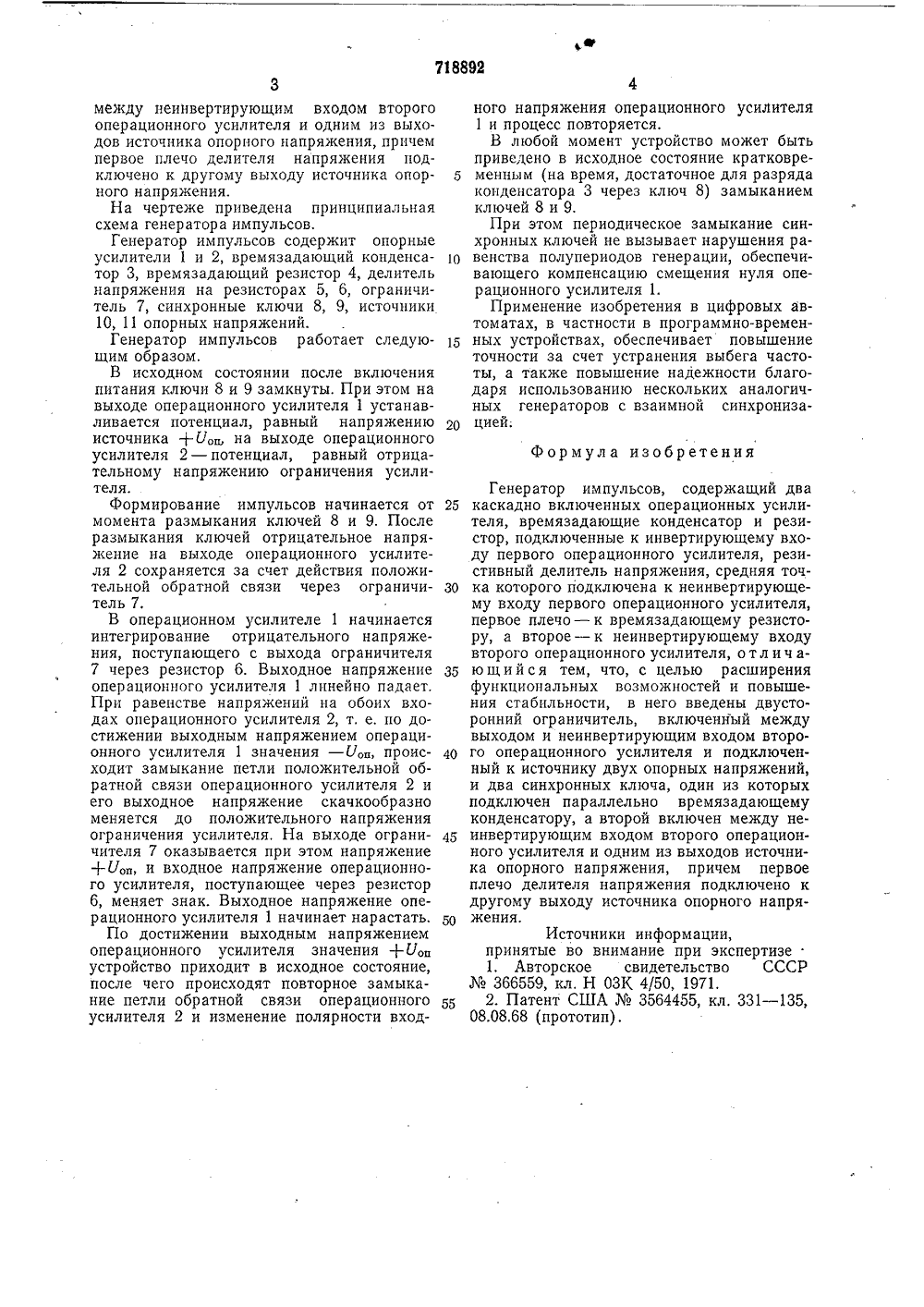

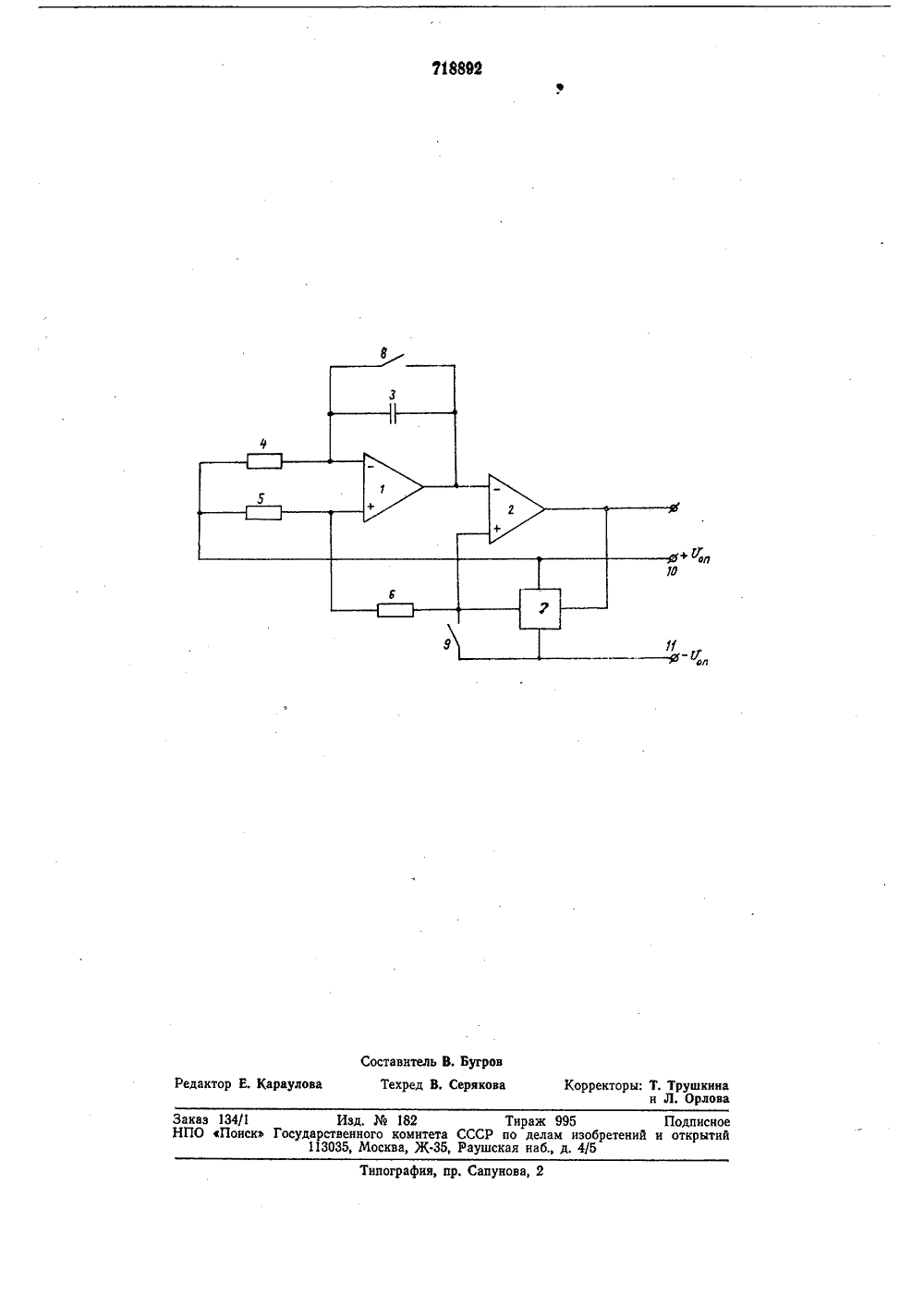

р 1 Я 8892 ОСАН Й е ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик.373.118:8) по лелем изобретений к "типыни 45) Дата опубликования описания 28.02,8 2) Авторы изобретени(43) Опубликовано 28,02.80 Изобретение относится к области импульсной техники и предназначено для использования в качестве источника тактовых импульсов со стабильной инфранизкой частотой повторения. В частности, та кой генератор может найти применение в качестве датчика временных интервалов в программно-временных устройствах,Известны генераторы импульсов низких и инфранизких частот с интегратором на 10 операционном усилителе, однако в инфра- низкочастотном диапазоне они имеют недостаточно высокую стабильность генерируемой частоты вследствие соизмеримости входного напряжения интегратора и напряжения 15 смещения нуля операционного усилителя :1.Известен также генератор импульсов, содержащий два каскадно вкчюченных операционных усилителя, времязадающие конден сатор и резистор, резистивпый делитель напряжения 2.В нем достигнута компенсация напряжения смещения нуля и тока утечки времязадающего конденсатора за счет выравнивания длительности прямого и обратного хода интегратора, однако он не допускает синхронизации колебаний от внешнего источника импульсов, что исключает возможность повышения надежности устройства ЗО путем резервирования генераторов. Длительность первого генерируемого импульса в известном генераторе нестабильна, это приводит при соизмеримости периода повторения генератора и длительности временной установки программно-временного устройства к снижению точности устройства в целом.Целью изобретения является расширение функциональных возможностей п повышение стабильности генератора.Для достижения указанной цели в генератор импульсов, содержащий два каскадно включенпых операционных усилителя, времязадающпе конденсатор и резистор, подсоединенные к пнвертирующему входу первого операционного усилителя, резистивный делитель напряжения, средняя точка которого подключена к неинвертирующему входу первого операционного усилителя, первое плечо - к времязадающему резистору, а второе - к неинвертирующему входу второго операционного усилителя, в него введены двусторонний ограничитель, включенный между выходом и неинвертирующим входом второго операционного усилителя и подключенный к источнику двух опорных напряжений, и два синхронных ключа. Один из ключей подключен параллельно время- задающему конденсатору, а второй включенмежду неинвертирующим входом второго операционного усилителя и одним из выходов источника опорного напряжения, причем первое плечо делителя напряжения подключено к другому выходу источника опорного напряжения.На чертеже приведена принципиальная схем а генер атор а импульсов.Генератор импульсов содержит опорные усилители 1 и 2, времязадающий конденсатор 3, времязадающий резистор 4, делитель напряжения на резисторах 5, 6, ограничитель 7, синхронные ключи 8, 9, источники 10, 11 опорных напряжений.Генератор импульсов работает следующим образом,В исходном состоянии после включения питания ключи 8 и 9 замкнуты. При этом на выходе операционного усилителя 1 устанавливается потенциал, равный напряжению источника +Уоп, на выходе операционного усилителя 2 - потенциал, равный отрицательному напряжению ограничения усилителя.Формирование импульсов начинается от момента размыкания ключей 8 и 9. После размыкания ключей отрицательное напряжение на выходе операционного усилителя 2 сохраняется за счет действия положительной обратной связи через ограничитель 7,В операционном усилителе 1 начинается интегрирование отрицательного напряжения, поступающего с выхода ограничителя 7 через резистор 6, Выходное напряжение операционного усилителя 1 линейно падает. При равенстве напряжений на обоих входах операционного усилителя 2, т, е, по достижении выходным напряжением операционного усилителя 1 значения - Уоп, происходит замыкание петли положительной обратной связи операционного усилителя 2 и его выходное напряжение скачкообразно меняется до положительного напряжения ограничения усилителя, На выходе ограничителя 7 оказывается при этом напряжение +У и входное напряжение операционного усилителя, поступающее через резистор 6, меняет знак. Выходное напряжение операционного усилителя 1 начинает нарастать,По достижении выходным напряжением операционного усилителя значения +У,п устройство приходит в исходное состояние, после чего происходят повторное замыкание петли обратной связи операционного усилителя 2 и изменение полярности вход 25 Зо 35 40 45 50 55 ного напряжения операционного усилителя 1 и процесс повторяется.В любой момент устройство может быть приведено в исходное состояние кратковременным (на время, достаточное для разряда конденсатора 3 через ключ 8) замыканием ключей 8 и 9,При этом периодическое замыкание синхронных ключей не вызывает нарушения равенства полупериодов генерации, обеспечивающего компенсацию смещения нуля операционного усилителя 1.Применение изобретения в цифровых автоматах, в частности в программно-временных устройствах, обеспечивает повышение точности за счет устранения выбега частоты, а также повышение надежности благодаря использованию нескольких аналогичных генераторов с взаимной синхронизацией; Формула изобретения Генератор импульсов, содержащий два каскадно включенных операционных усилителя, времязадающие конденсатор и резистор, подключенные к инвертирующему входу первого операционного усилителя, резистивный делитель напряжения, средняя точка которого подключена к неинвертирующему входу первого операционного усилителя, первое плечо - к времязадающему резистору, а второе - к неинвертирующему входу второго операционного усилителя, о т л и ч аю щ и й с я тем, что, с целью расширения функциональных возможностей и повышения стабильности, в него введены двусторонний ограничитель, включенный между выходом и неинвертирующим входом второго операционного усилителя и подключенный к источнику двух опорных напряжений, и два синхронных ключа, один из которых подключен параллельно времязадающему конденсатору, а второй включен между неинвертирующим входом второго операционного усилителя и одним из выходов источника опорного напряжения, причем первое плечо делителя напряжения подключено к другому выходу источника опорного напряжения.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР366559, кл. Н ОЗК 4/50, 1971.2. Патент США3564455, кл, 331 - 135, 08.08,68 (прототип),Заказ 134/1 Изд.182 Тираж 995НПО Поиск Государственного комитета СССР по делам изобретени113035, Москва, Ж, Раушская наб д, 4/5 ипография, пр. Сапунова,оставитель В. Бугров Техред В. Серякова Подписное открытий
