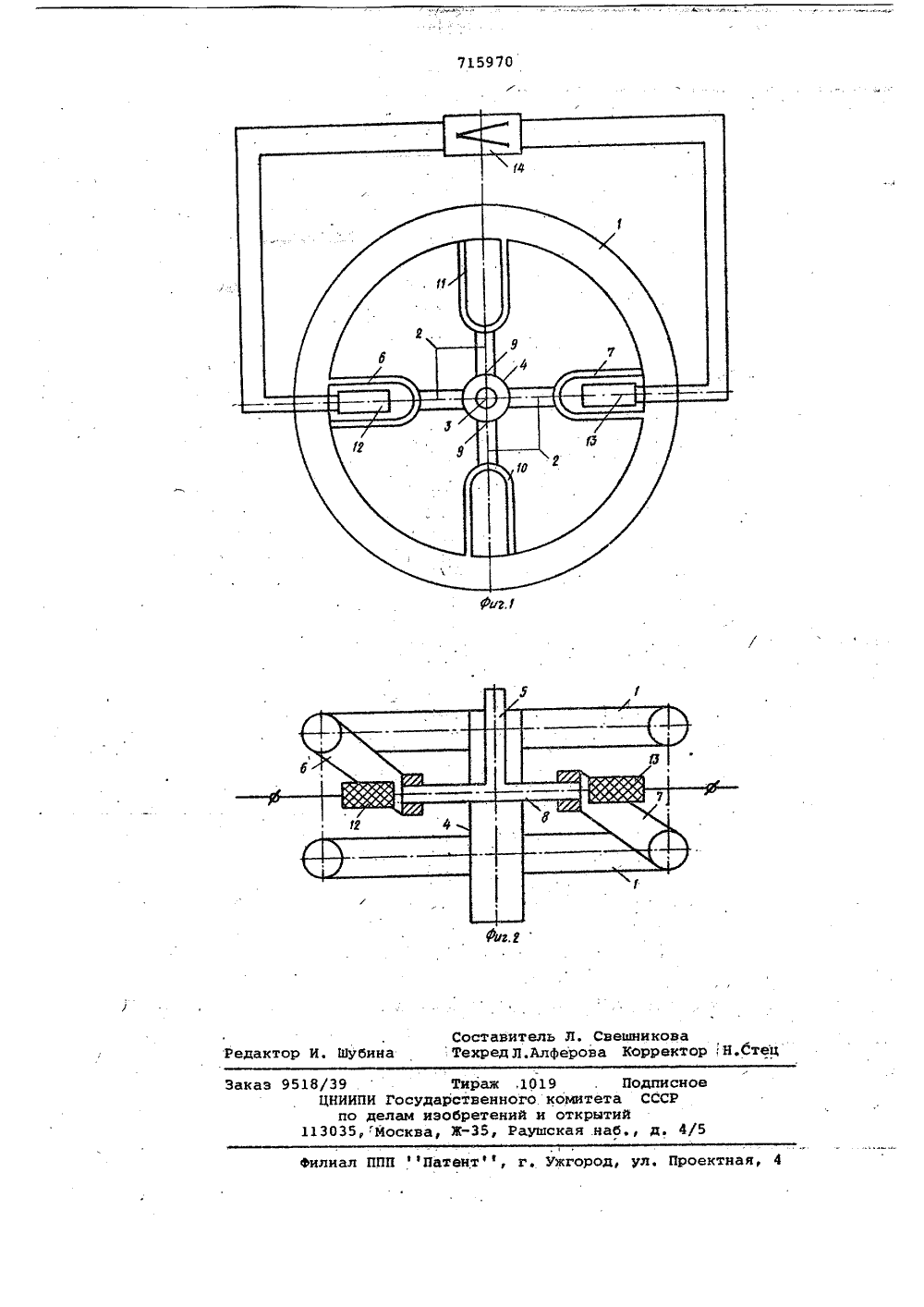

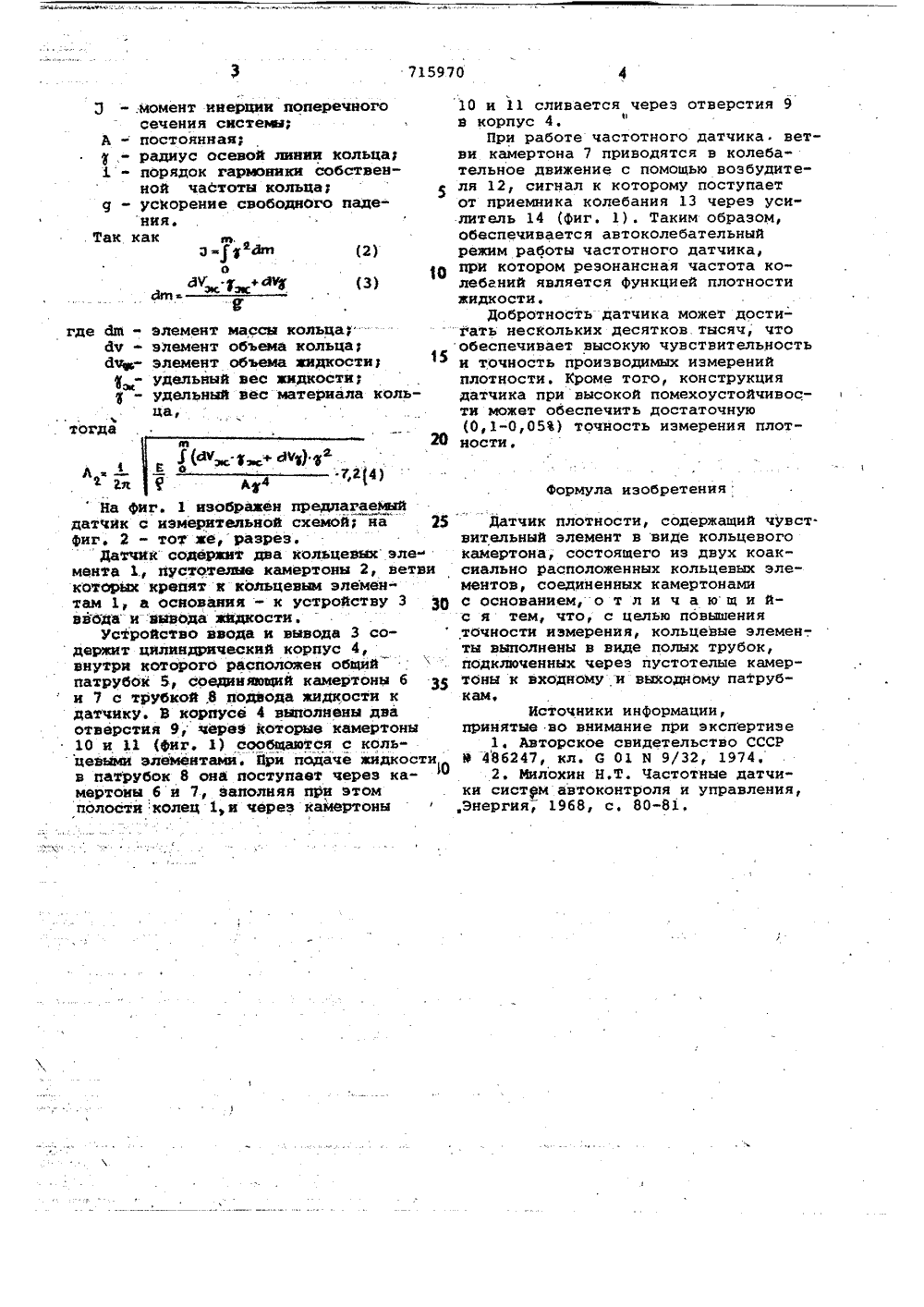

Датчик плотности

Номер патента: 1325378

Опубликовано: 23.07.1987

Авторы: Замарашкина, Скрипник, Яненко

МПК: G01R 27/28

Метки: датчика, настройки, резонансного, частоты

...Выходное напряжение автоматического переключателя 6 ослабляется в заданное число раз вторым аттенюатором 8 и поступает на первый вход сумматора 9, на второй вход которого поступает напряжение высокочастотного генератора 1. Коэффициент передачи второго аттенюатора 8 устанавливают так, чтобы отношение амплитуд на входах сумматора 9 составляло 30-40 дБ в направлении ослабления боковых частот ы + Л и о -Л .25Выходное напряжение сумматора 9 возбуждает резонансный датчик О. Взаимодействием вспомогательных сигналов частоты ы+ Й и у-Й с контролируемым материалом при таком отношении амплитуд можно пренебречь, что позволяет достичь однозначной зависимости частоты настройки резонансного датчика от контролируемого параметра. Напряжение с датчика 10...

Номер патента: 483350

Опубликовано: 05.09.1975

Авторы: Викторов, Кацобашвили, Нечаев, Плиско

МПК: G01N 9/24

Метки: датчик, жидких, плотности, резонансный, сред, сыпучих

...детектор со вторичным прибором для измерения выходного сигнала сдатчика.На чертеже показана принципиальная схе 10 ма резонансного датчика, где 1 - корпус аппарата или технологической линии, представляющей собой, например, трубку с отводами 2(служащими для подачи или вывода г спытуемой среды). Корпус и отводы могут оыть15 выполнены из металла или любого электропроводящего материала, стойкого к рабочейсреде.Корпус и отвод устанавливаются в технологической аппаратуре с помощью, например,20 флапцев 3 и 4. В корпус 1 помещен трубчатыйизолированный проводник 5 с глухим нижним концом, с приваренным кольцом 6, соединенным с корпусом 1 через переменцую индуктивность 7. Ввод проводника 5 в корпус 125 электроизолцруется и герметизируется...

Номер патента: 146081

Опубликовано: 01.01.1962

Автор: Колесников

МПК: G01N 9/14

Метки: датчик, жидкостей, плотности, резонансный

...датчика поясняется чертежом.Резонансный датчик состоит из металлической трубы 1, зажимных винтов 2 со стойками, защемляющих трубу по краям, электромагнитного вибратора 3, электромагнитного виброизмерителя 1, основания 5, показывающего прибора 6, стабилизированного автотрансформатора 7. Якори электромагнитных вибратора и вброизмерителя жестко крепятся к трубе 1. Корпуса электромагнитных вибратора и виброизмерителя жестко крепятся к основанию 5. Стойки с зажимными винтами 2 могут передвигаться, меняя тем самым длину защемленного участка трубы. Электромагнитный вибратор питается током промышленной частоты 50 ггер/сек через регулирующий стабилизированный автотрансформатор 7. Показывающий прибор 6 питается от электромагнитного...

Номер патента: 258703

Опубликовано: 01.01.1970

Авторы: Младенцев, Рукавишников

МПК: G01N 11/16

Метки: датчик, жидкости, плотности, резонансный

...вибрационный плотномер, содержащий датчик, выполненный в виде полого шара, подключенного с помощью эластичных муфт к патрубкам подвода и отвода испытуемой среды, вибратор, виброизмеритель и вторичный прибор.Предлагаемый датчик позволяет повысить точность измерений при повышенном давлении исследуемой среды за счет того, что измерительная емкость закреплена с помощью упругого элемента в камере, заполненной газом и сообщающейся с емкостью, заполненной исследуемой средой,На чертеже представлена схема предлагаем ого пр ибор а.Резонансный датчик плотности жидкости состоит из корпуса 1, разделенного на измерительную 2 и уравнительную 3 камеры, сообщающиеся между собой через отверстие 4.В измерительной камере 2 на струне 5 подвешена...

Номер патента: 261703

Опубликовано: 01.01.1970

Авторы: Младенцев, Рукавишников

МПК: G01B 3/06, G01B 5/20

Метки: датчик, жидкости, плотности, резонансный

...трубками - подводящей 7 и отводящей 8.Перпендикулярно трубкам 7 и 8 и струне 6 размещены два элскгромагнпта - воздающий 9 и приемный 10, соединенные стронным усилителем 11. Трубки 12 и 13жат для подвода и отвода жидкости к дку плотности.Работает датчик плотности следующим 15 Когда давление в обеих камерах уравняется, жидкость устанавливается в уравнитель ной камере на каком-то уровне, и в дальнейшем при колебаниях давления измеряемой жидкости давление газа в измерительной ка мере будет автоматически поддерживатьсяравным давлению жидкости в уравнительной камере. Жидкость, заполнив измерительную емкость 6, выходит из датчика по трубкам 8 и 13. Равенство давлений внутри и снаружи 25 измерительной емкости 6 позволяет выполнитьее с...
