Сигнализатор уровня сыпучих материалов

Номер патента: 712679

Авторы: Клейнер, Криславский, Мучник, Твердохлебов

ZIP архив

Текст

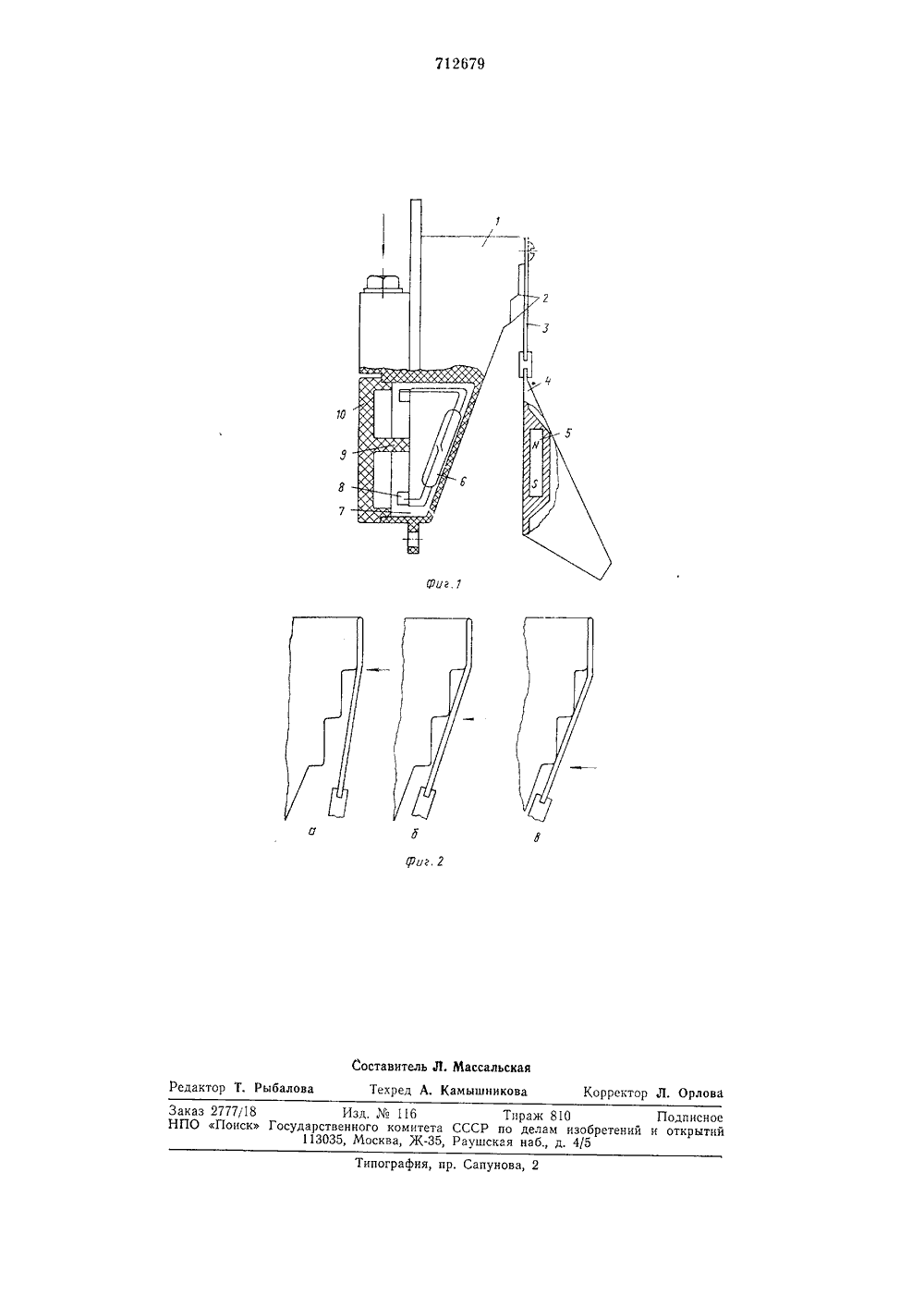

11171 2679 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сыа Советских Социалистических Республик(5 ГНАЛИЗАТОР УРОВНЯ СЫП МАТЕРИАЛО сположенны 11 а фиг. 1 стор; на фиг,раооы подвесигнализатлов содержитр аспог 10 жениВЫПОЛНЕН СОстп имеет ско казан сипализаана кшематика кем ат 1 чно по2 а,оивдор уроьня сьори с 1, котподвески вступенями 2,с в пределах ю шх материаорый со стороны верхней части а в нижней ча - 20. В верх 45) Дата опубликования Изобретение относится к области приборостроения и может быть использовано в качестве сш нализатора уровня сыпучих материалов для предупреждения аваршшого накопления продукта в производствев- б ных емкостях.Известен сигнализатор уровня сыпучих материалов, содержащп корпус, в котором на оси шарнирно подвсшен маятник с лопаткой на конце. Ь корпусе установлен 10 ртутно-мапштный контакт с постоянным мачито. На противоположном от лопатки конце маятника жестко закреплен сектор из электротехническои сгали. 11 ри огклонении маятника сектор заходит между ртут но-магнитными контактом и постоянным магнитом, Магнитно-силовые лиши постоянного магнита при этом замыкаются через сектор и воздействие магнита на металлическую пластинку, связанную с пружиной 20 ртутно-магшгтного контакта, прекращается. Контакты под дсйствисм пружины замыкают электрическую цепь, через которую дается импульс тока исполшгтельному прибору 111 2Наиболее близкое к изобретению техническое решение - сш нализатор урошя сыпучих материалов, содержащпи подвеску с контактным элементом, связанным с постоянным магнитом, управляющим мапшто управляемыми контактами, рами в корпусе 21.Недостаток такоо сш налпзатора заключается в нпзкои надежности работы, поскольку подвеска коптактн 010 элех 1 ента Выполнена шарнирнои, а в условиях повышеннои влажности и запылешости происходит оыстрое изнашивание и заклшпваше шарнира.Цель изобретения - повышение надежности раооты сигналпзатора.=та цель достиается тем, что подвеска выполнена в виде пластинчатои пружшы, жес.0 зачре.е 1 ои 1 а корпус., которыи со стороны коапп актирования с подвескои выпи.нсп в иде ступеней, смещенных одна оноситсльно другов по скосу корпуса в направлении к незакрепленпои части подвески.11 ижняя часть корпуса со стороны размещсшя подвески имесг скос в пределах 15 - 20.нсй части корпуса жестко закреплена подвеска, представляющая собой пластппчятую пружину 3 с контактным элементом 4 типа флажка. В тело контактного элемента 4 вмонтирован постоянный магнит 5. Внутри корпуса расположены мапштоуправляемые контакты 6 на съемной колодке 7, верхняя часть которой имеет клеммпик 8 для подключения выводов магнитоуправляемых контактов 6 и проводов внешнего монтажа. Колодка 7 фиксируется в корпусе 1 упорамп 9 крышки 10, Прибор устанавливается неподвижно в отверстие стены и единственной выступающей частью является контактный элемент (флажок) 4,Описываемый сигнализатор уровня сыпучах материалов работает следующим образом.По достижещш продуктом задяш:ого уровня контактный элемент 4 под его действием отклоняется в направлеш;и скоса корпуса, магнит 5 приближается к магннтоуправляемым контактам 6, и воздействует па пих посредством сил магнитного юля через стенку корпуса, вследстг,пе чего последние срабатывают.В момент отклонения контактного элеменга 4, т. е, в начале рабочего ходя, пластннчатая пружина 3 прогибается относительно первой ступени корпуса, затем второй, третьей и так далее до момента соприкосновения контактного элемента с плоскостью скоса корпуса.Корпус сигнализатора со стороны расположения подвески выполнен со скосом 15 - 20 для ограничения рабочего хода пружин и согласования плоскости контактного элемента с плоскостью прилегапия его к корпусу в конце хода, т. е. параллельного расположения продольной оси магнитоуправляемых контактов и направления мапштного поля, В результате такого выполнения корпуса изгибу подвергается последовательно ряд участков пружин, нагрузка распределяется практически равномерно по всей длине, следовательно отдельные участки ее испытывают меньшую деформацию.5 По своей конструкции спгнализатор имеет небольшие габариты, компактен, что дает возможность устанавливать его в емкостях небольшого размера и в трубах самотеков, а также использовать для сигнализа О ции не только верхнего, но и нижнего уровня заполнения емкости. Большинство деталей изготовляется методом прессования из полимерных материалов или холодной штамповки, следовательно себестоимость 5 невелика.Формула изобретения1. Снгнализатор уровня сыпучих материалов, содержащий подвеску с контактным20 элементом, связанным с постоянным магнитом, управляющим магнитоуправляемымиконтактами, расположенными в корпусе,отл и ч а ю щи й ся тем, что, с целью повышения надежности работы устройства, под 25 веска выполнена в виде пластинчатой пружины, жестко закрепленной на корпусе, который со стороны контактирования с подвеской выполнен в виде ступеней, смещенных одна относительно другой по скосу кор 30 нуса в направлении к незакрепленной частиподвески.2. Спгнализатор по п. 1, о т л и ч а ю щ и йся тем, что нижняя часть корпуса со стороны размещения подвески выполнена со35 скосом в пределах 15 - 20.Источники информации,принятые во внимание при экспертизе1. Горбовец М, Н. Автоматические устройства для регистрации уровня сыпучих1 О материалов в емкостях, М., Машгиз, 1962,с. 16,2. Авторское свидетельство СССРЫ 438873, кл, б 01 Р 23/12, 1972 (прототип),712679 г,2 Составитель Л. Массальская Техред А. Камышникова ыбалов ректор Л. Орлов едактор Типография, пр. Сапуно Заказ 2777118 Изд Мз 116 Тираж 810 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 415

Смотреть

Заявка

2601170, 10.04.1978

ХАРЬКОВСКИЙ ОПЫТНЫЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАВОД "СПЕЦЭЛЕКТРОМЕЛЬМАШ"

КЛЕЙНЕР ВАЛЕНТИН ФАЛЬКОВИЧ, КРИСЛАВСКИЙ ЛЕОНИД МИХАЙЛОВИЧ, МУЧНИК ЯКОВ ФИЛИППОВИЧ, ТВЕРДОХЛЕБОВ ЛЕОНИД ВЛАДИМИРОВИЧ

МПК / Метки

МПК: G01F 23/12

Метки: сигнализатор, сыпучих, уровня

Опубликовано: 30.01.1980
