Магнитная система головки громкоговорителя

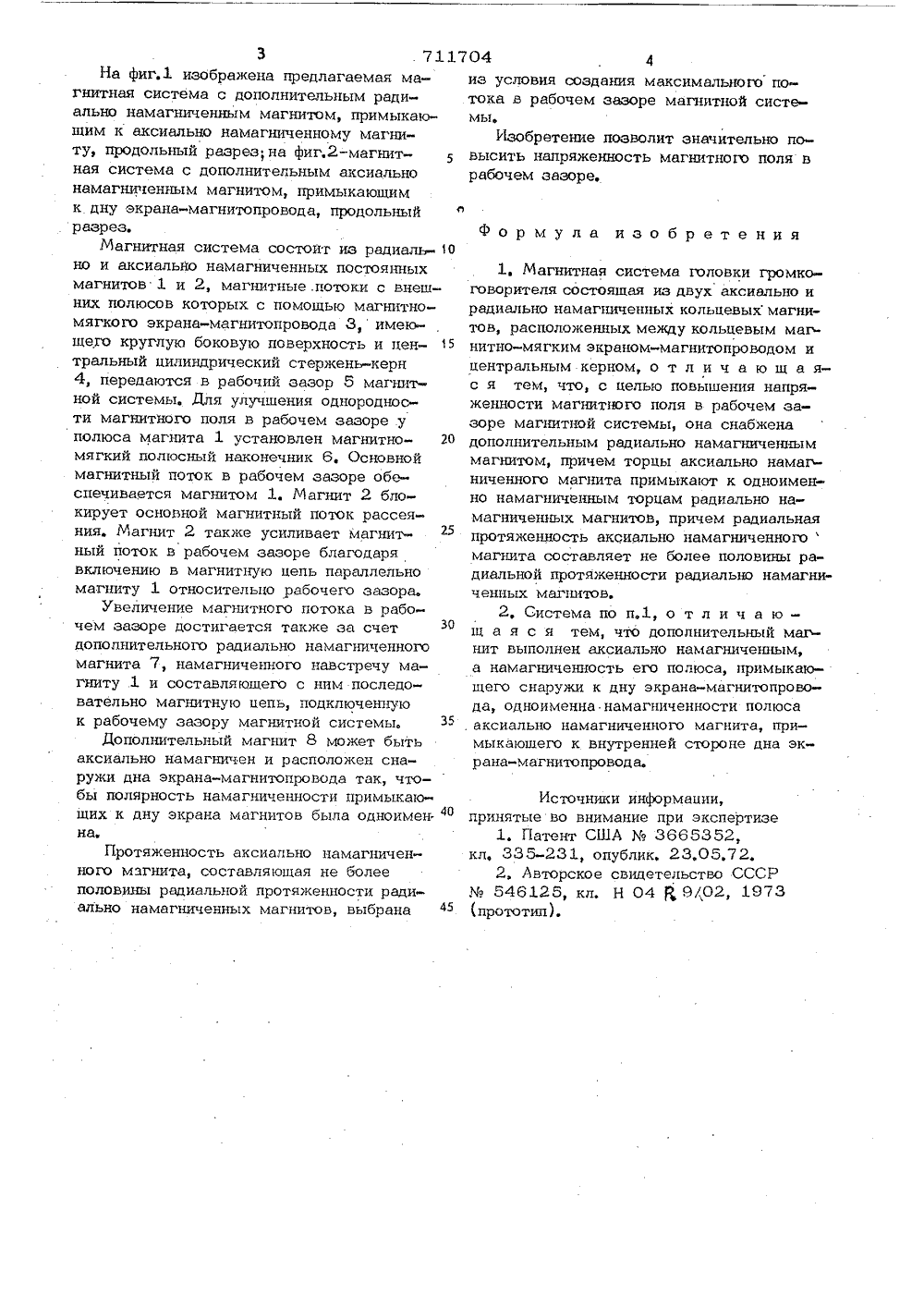

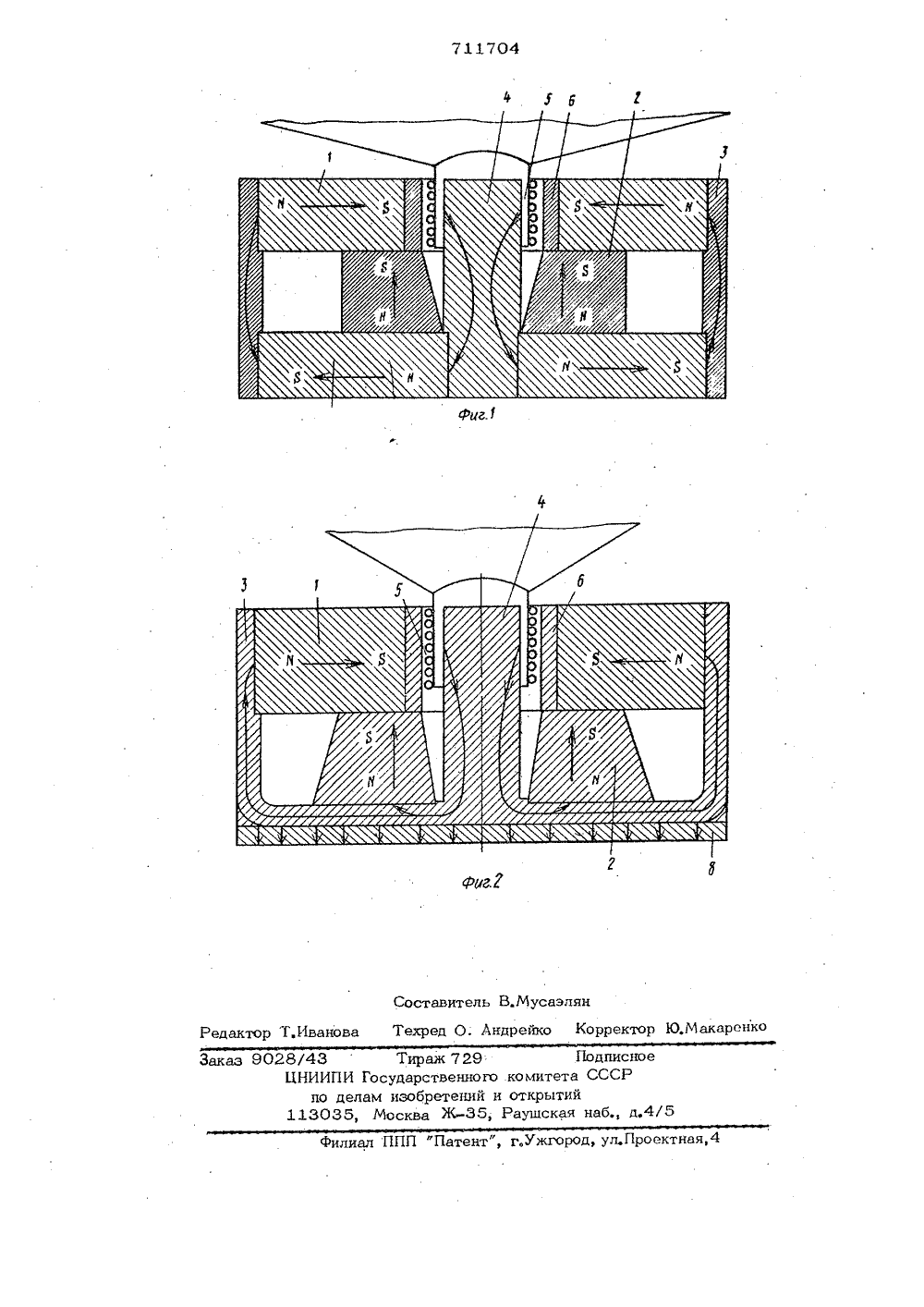

Союз СоветскихСоциалистическихРеспублик ОП ИС АНИЕ,11711704 ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУмФщ(51)М. Кл. Н 04 й 9/02 1 ееударстееннмй кевоет СССР ао ленам нзабретеннй н атхрнтнй(54) МАГНИТНАЯ СИСТЕМА ГОЛОВКИ ГРОМКОГОВОРИТЕЛЯ Изобретение относится к приборостроению и может быть использовано при изготовлении головок электромагнитныхгромкоговорителей.Известна магнитная система головкигромкоговорителя, в которой установленыдва аксивльно намагниченных постоянныхмагнита в виде тел вращения и магнитопривод из магнитомягкого материала 11.В этой конструкции из за использоваОния одних аксивльно намагниченных постоянных магнитов наблюдаются большие потери магнитной энергии за счет рассеяния,Наиболее близким по технической сущности к предлагаемой является магнитнаясистема головки громкоговорителя, состоящая из двух аксивльно и радиально намагниченных кольцевых магнитов, расположенных между кольцевым магнитно-мягким экраном-магпитопроводом и централь-,Оным керим Г 21,Недостатком этой системы являетсясравнительно невысокая напряженность магнитного поля в рабочем зазоре магниг. ной системы.Цель изобретения - повышение напряженности магнитного поля в рабочем зазоре магнитной системы.Для этого предлагаемая система дополнителью снабжена радиально намагниченным магнитом, причем торцы аксиально намагниченного магнита примыкают к одноименно намагниченным торцам радиально намагниченных магнитов, а радиальная протяженность аксивльно намагниченного магнита составляет не более половины радиальной протяженности радиально намагниченных магнитов. Дополнительный магнит может бытьвыполнен аксиально намагниченным, а намагниченность его полюса, примыкающегоснаружи к дну экрана-магнитопровода,одноименна намагниченности полюса аксналью намагниченного магнита, примыкающего к внутренней стороне дна экранамагнитопро вода,3 . 7117На фиг,1 изображена предлагаемая магнитная система с дополнительным радиально намагниченным магнитом, примыкающим к аксиально намагниченному магниту, продольный разрез; на фиг.2-магнитная система с дополнительным аксиально намагниченным магнитом, примыкающим к дну экрана-магнитопровода, продольный разрез.Магнитная система состоит из радиаль- О но и аксиально намагниченных постоянных магнитов 1 и 2, магнитные. потоки с внешних полюсов которых с помощью магнитно- мягкого экрана-магнитопровода 3, имеющего круглую боковую поверхность и цен тральный цилиндрический стержень-керн 4, передаются в рабочий зазор 5 магнитной системы. Для улучшения однородности магнитного поля в рабочем зазоре у полюса магнита 1 установлен магнитно мягкий полюсный наконечник 6, Основной магнитный поток в рабочем зазоре обеспечивается магнитом 1, Магнит 2 блокирует основной магнитный поток рассеянияМагнит 2 также усиливает магнитный поток в рабочем зазоре благодаря включению в магнитную цепь параллельно магниту 1 относительно рабочего зазора.Увеличение магнитного потока в рабочем зазоре достигается также за счет дополнительного радиально намагниченного магнита 7, намагниченного навстречу магниту 1 и составляющего с ним последовательно магнитную цепь, подключенную к рабочему зазору магнитной системы.Дополнительный магнит 8 может быть аксиально намагничен и расположен снаружи дна экрана-магнитопровода так, чтобы полярность намагниченности примыкающих к дну экрана магнитов была одноимен 4 на,Протяженность аксиально намагничен ного магнита, составляющая не более половины радиальной протяженности радиально намагниченных магнитов, выбрана 4 из условия создания максимального потока в рабочем зазоре магнитной системы,Изобретение позволит значительно повысить напряженность магнитного поля в рабочем зазоре. Формула изобретения 1. Магнитная система головки громкоговорителя состоящая из двух аксиально ирадиально намагниченных кольцевых магнитов, расположенных между кольцевым магнитно-мягким экраном-магнитопроводом ицентральным керном, о т л и ч а ю щ а яс я тем, что, с целью повышения напряженности магнитного поля в рабочем зазоре магнитной системы, она снабженадополнительным радиально намагниченныммагнитом, причем торцы аксиально намагниченного магнита примыкают к одноименно намагниченным торцам радиально намагниченных магнитов, причем радиальнаяпротяженность аксиально намагниченногомагнита составляет не более половины радиальной протяженности радиально намагниченных магнитов,2. Система по п,1, о т л и ч а ю -щ а я с я тем, что дополнительный магнит выполнен аксиально намагниченным,а намагниченность его полюса, примыкающего снаружи к дну экрана-магнитопровода, одноименна намагниченности полюсааксиально намагниченного магнита, примыкающего к внутренней стороне дна экрана-магнитопровода. Источники информации,принятые во внимание при экспертизе 1. Патент СШЛ М 3665352,кл, 335-231, опублик. 23,05,72. 2, Авторское свидетельство СССР Мо 546125, кл, Н 04 Я, 9/02, 1973711704Составитель В.Мусаэлян Редактор Т,Иванова Техред О. Андрейко Корректор Ю,йакаренк 028/43 Тираж 7 29 Подписное БНИИПИ Государственного комитета СССРпо делам изобретений и открытий 113035, Москва Ж 35, Раушская наб., д.4П "Патент", г.Ужгород, ул.Проектная,4лиал
