Преобразователь давления

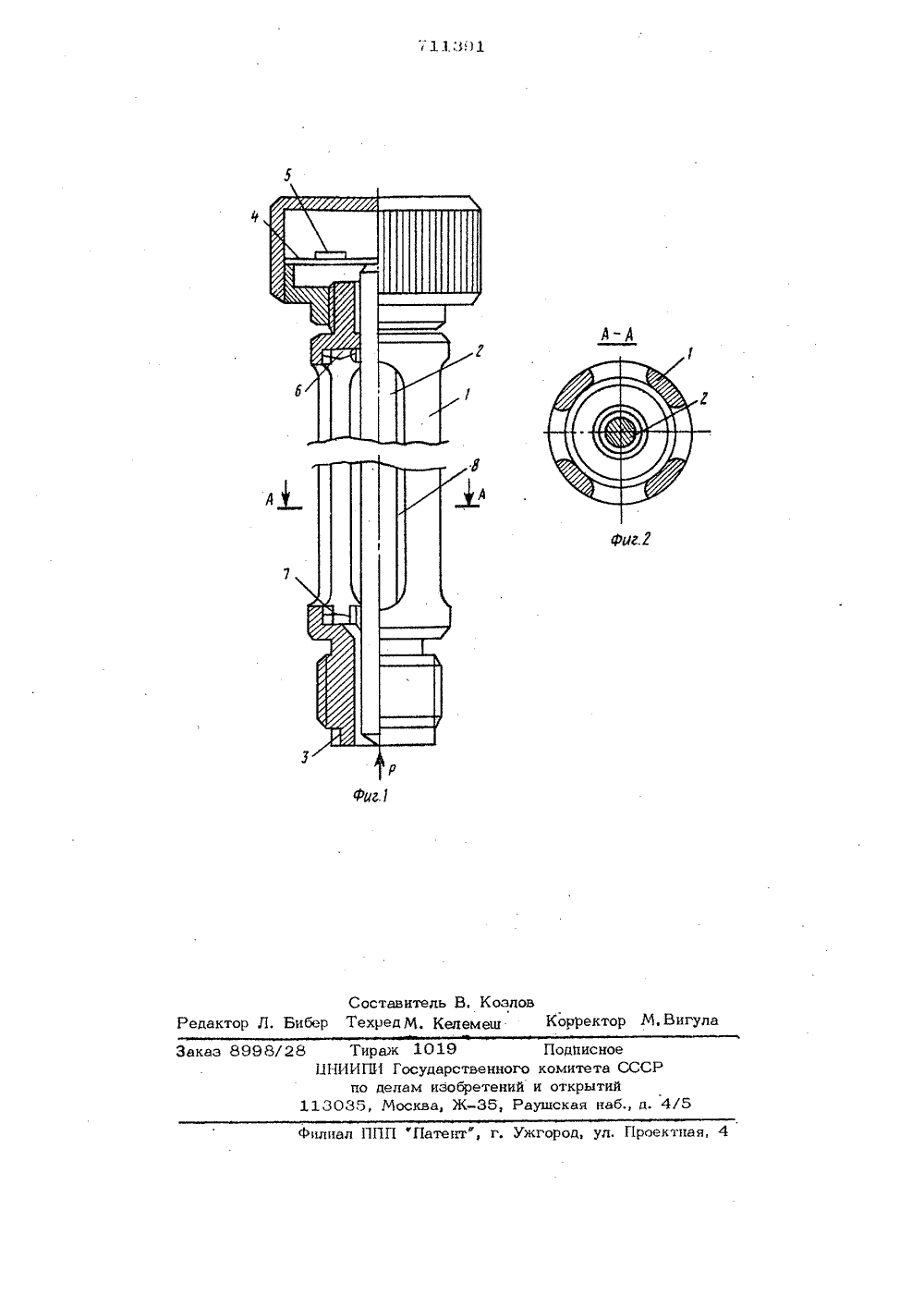

Союз СоветскихСоциалистическихреспублик ОП ИСАН ИЗОБРЕТЕН И В ) Дополнительное к авт. свид-ву 2) Заявлено 28.11.7,80.,Бюллетень М иковаио 25 ата опубликования описания 28.01.8) ПРЕОБРАЗСВАТЕ ЛЕНИЯ Недостаток известно о преобразователя состоит в большой погрешности измерения при изменении температуры окружающей среды и температуры расплава,что вызывает смешение нулевой точки.Этот недостаток обусловлен различиемтемпературных условий, в которых находятся шток и корпус преобразователя.Кроме того, на точность измерения овлияет трение штока о внутренние стенки корпуса.Целью изобретения являние точности измерения дтемпературных расплавов.5Это достигается тем, что в известном преобразователе на штоке установлены гибкие элементы, например, мембраны, связывающие шток с корпусом,. продольная стенка которого на участкемежду гибкими элементами снабжена ется повышеавления высокоИзвестев ысокотемпестественным реобразователь давления атурных расплавов 21 с охлаждением, содержащий ещенным в нем штоком, нижним торцом на раздебрану, передающую давле- . ерез шток на примыкаюхнему торцу измерительс укрепленными на ней орпус с размпир ающимся ительную мем ие расплава щую к его вер ую мембрану тензодатчикам Озыми щадей п штока нантами вып Изобретение относится к контрольноизмерительной технике, а более конкрет.но, к преобразователям давления высокотемпературных расплавов солей, пластмасс, разиновых смесей и других сред.Известный преобразователь давления высокотемпературных сред 11 работает с принудительным охлаждением. Такой преобразователь сложен и неудобен в эксплуатации, и кроме того, контакт про: точной среды с чувствительным элементом приводит к появлению ложного сигнала,ерстиями, а отношение речного сечения корпуса астке между гибкими элелнено и пределах 1( - В с 3,ЯВ3 7113 где 6- плошадь поперечного сечения корпус ; 5 - плошадь попе ре ч ного се чения штока.На фиг, 1 изображен общий вид преобразователя давления; на фиг. 2 - разрез А-А на фиг. 1.Пеобразователь состоит из корпуса 1, внутри которого установлен шток 2, опирающийся нижним торцом на разделительную мембрану 3. Последняя передает 10 давление расплава Р через шток на примыкающую к его верхнему торцу измерительную мембрану 4 с укрепленными на ней тензодатчиками 5. Иа штоке 2 установлены дополнительные мембраны 15 6 и 7, которые удерживают шток в центре корпуса и не позволяют касаться штоку стенок корпуса. По длине корпуса на участке, ограниченном мембранами 6 и 7, стенка корпуса снабжена вы полненными в ней сквозными продольными окнами 8, которые располагаются парал, лельно штоку. Стенка корпуса разнесена относительно штока на расстояние, обеспечивающее свободную циркуляцию окружающего воздуха вокруг штока, а отношение площади поперечного сечения корпуса и штока на участке между мембранами 6 и 7 выполнено в пределах 1 ( 3.Яш 30Преобразователь работает следующимобразом,Измеряемое давление Р высокотемпературного расплава, например, полипрон35пилена воздеиствует на разделительнуюмембрану 3. Последняя через шток 2перадает давление на измерительную мембрану 4. Под воздействием изменяющегосядавления расплава измерительная мембра 40на прогибается в,диапазоне упругой деформации. При повышении измеряемогодавления расплава поверхность мембраны4 растягивается, заставляя растягиватьсятензодатчик 5, который Жестко укреп 45лен на поверХности мембраны. При уменьшении измеряемого давления наблюдается противоположный процесс. Измерениедавления контролируемой среды приводитк изменению сопротивления тензодатчи 0ков, являющихся элементами измерительной схемы самоуравновешивающегося регулирующего прибора (на чертеже не показан),В процессе эксплуатации преобразова 55теля благодаря наличию в стенке корпуса сквозных отверстий и оптимальному 91 4подобранному отношению площадей корпуса и штока, выполненному в пределахВк1 ( ( 3 (выполнение сечений 5 и Я вне указанных пределов вьвывает разницу в линейном расширении корпуса и штока по причине их неодинакового теплопоглошения и теплопередачи) создаются одинаковые условия теплообмена корпуса и штока, что приводит к их одинаковому линейному расширению под влиянием изменяющейся температуры окружающей среды и температуры контролируемого расплава, а установка на штоке дополнительных мембран исключает трение штока о стенку корпуса и предохраняет внутренние полости разделительной и измерительной мембран от попадания в них пыли и других примесей, содержащихся в окружающей среде,Такие конструктивные особенности датчика обеспечивают повышение точности измерения давления высокотемпературных сред.формула изобретенияПреобразователь давления, содержащий корпус.с размещенным в нем штоком, опирающимся нижним торцом на разделительную мембрану, передающую давление измеряемой среды через шток на примыкающую к его верхнему торцу измерительную мембрану с укрепленными на ней тензодатчиками о т л и ч,а ющ и й с я тем, что, с целью повышения точности измерения, на штоке установлены гибкие элементы, связывающие шток с корпусом, боковая поверхность которого на участке между гибкими эламентами снабжена сквозными отверстиями, а отношение плошадей поперечного сечения корпуса и штока выбрано в пределах 1к ( 3,шгде Я к - площадь поперечного сечения корпуса; Бш - плошадь поперечного сечения штока.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Ид 295039, кл. 601 Ь 7/06, 1969.2. Проспект Внешторгиздата на экспонат "Датчик ДДР" Международной выставки Автоматизация" (прототип).Составитель В. Козловедактор Л. Бибер ТехредМ. Келемещ Корректор игул одпис каз, 4 Проектная, 4 П Патент",го 8/28 Тираж 1019 ЦНИИПИ Государственн по делам изобрете 113035, Москва, Жго комитета ССй и открытийРаушская наб
