Устройство сигнализации контролируемых параметров

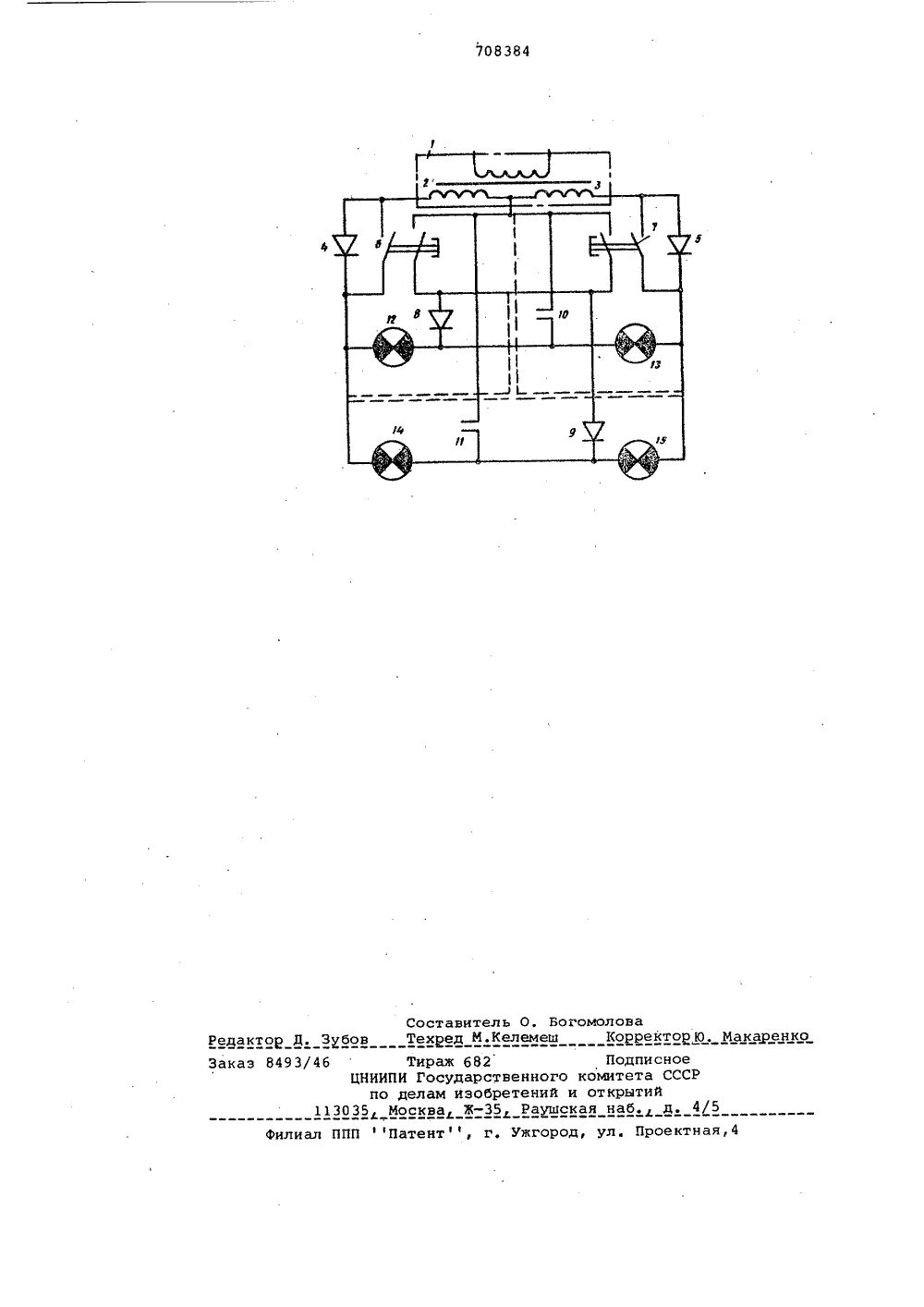

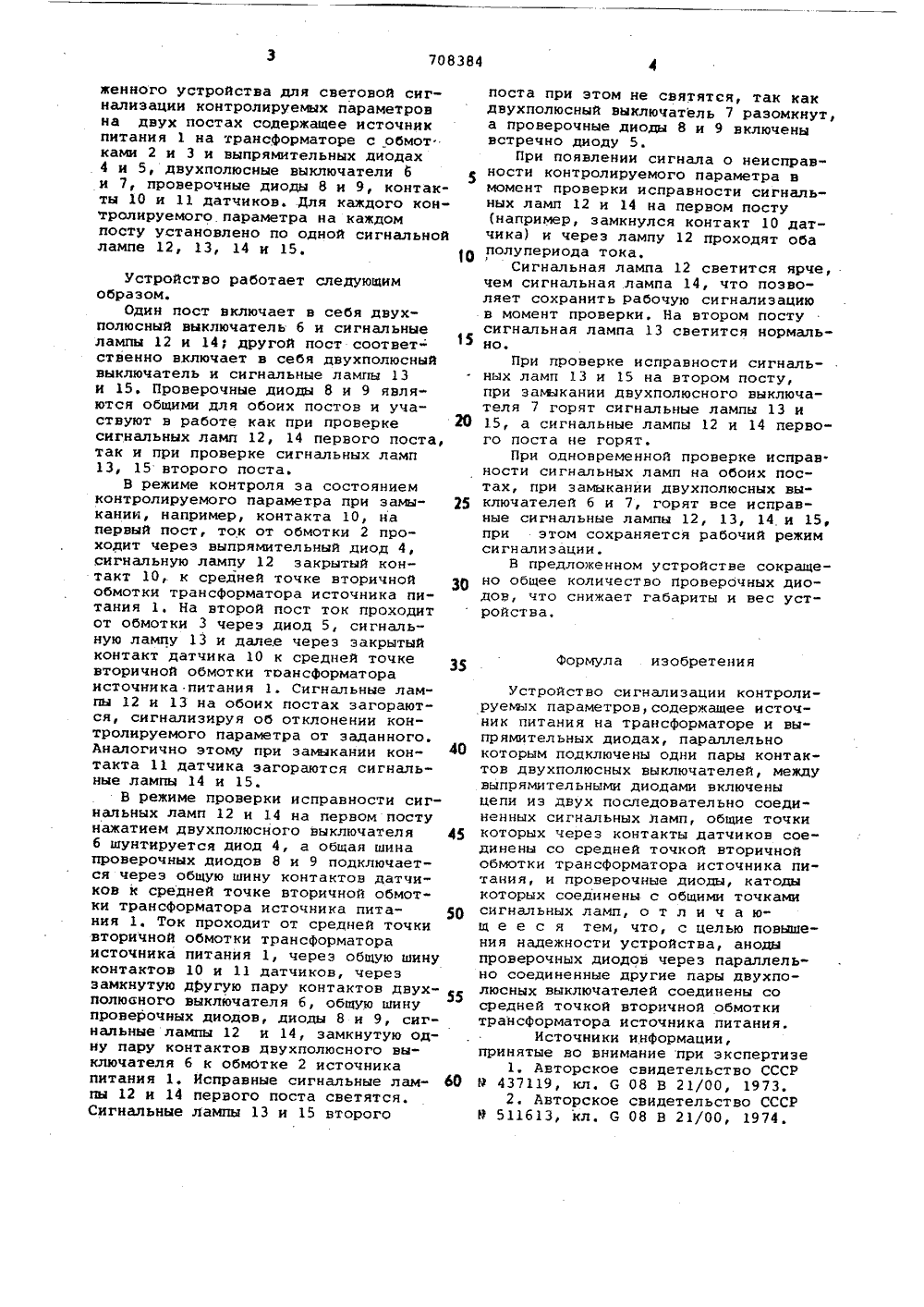

Сфвэ Советских Социалистических Республик(51)М. Кл.6 08 В 21/00 с присоединением заявки Ио(23) Приоритет Государственный комитет СССР оо делам изобретений . и открытий(54) УСТРОЙСТВО СИГНАЛИЗАЦИИ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВИзобретение относится к области техники сигнализации контролируемых параметров на постах, например,для двухпостовых систем оповещения. 5Известны устройства для световой сигнализации контролируемых параметров на двух постах, содержащие на каждом посту параллельно включенные сигнальные лампы, ключ с двумя цепями 10 коммутации, источник постоянного тока для питания сигнальных ламп, проверочные и разделительные диоды и общие для обоих постов контакты датчиков 1. 15Недостатками известных устройств для световой сигнализации контролируемых параметров является сложность их конструкции, а также возможность нарушения рабочей сигнализации при одновременном нажатии ключей на обоих постах системы оповещения, выдача ложных сигналов в рабочем режиме при выходе из строя одного из проверочных диодов и замыкании одного из контактов датчиков.Наиболее близким по технической сущности к предложенному изобретению является устройство, содержащее источник питания на трансформаторе и выпрямительных диодах, параллельно которым. подключены одни пары контактов двухполюсных выключателей, между выпрямительными диодами включены цепи из двух последовательно соединенных сигнальных ламп, общие точки которых через контакты датчиков соединены со средней точкой вторичной обмотки трансформатора источника питания, и проверочные диоды, катоды которых соединены с общими точками сигнальных ламп 2).К недостаткам прототипа следует отнести то, что на каждый контролируемый параметр установлено по два проверочных диода. Это усложняет устройство, увеличивает его габариты и снижает надежность устройства.Цель изобретения - повышение надежности устройства.Поставленная цель достигается тем, что аноды проверочных диодов через параллельно соединенные другие пары двухполюсных выключателей соединены со средней точкой вторичной обмотки трансформатора источника питания.На чертеже представлена принципиальная электрическая схема предложенного устройства для светоной сигнализации контролируемых параметров на двух постах содержащее источник питания 1 на трансформаторе с обмот ками 2 и 3 и ныпрямительных диодах 4 и 5, двухполюсные выключатели 6 5 и 7, проверочные диоды 8 и 9, контакты 10 и 11 датчиков. Для каждого контролируемого.параметра на каждом посту установлено по одной сигнальной лампе 12, 13, 14 и 15. 10Устройство работает следующим образом.Один пост включает в себя двухполюсный выключатель б и сигнальные лампы 12 и 14; другой пост соответ- ственно включает в себя двухполюсный выключатель и сигнальные лампы 13 и 15. Проверочные диоды 8 и 9 являются общими для обоих постов и участвуют в работе как при проверке 20 сигнальных ламп 12, 14 первого поста, так и при проверке сигнальных ламп 13, 15 второго поста.В режиме контроля за состоянием контролируемого параметра при замы канин, например, контакта 10, напервый пост, ток от обмотки 2 проходит через выпрямительный диод 4, сигнальную лампу 12 закрытый контакт 10 к средней точке вторичной З 0 обмотки трансформатора источника питания 1, На второй пост ток проходит от обмотки 3 через диод 5, сигнальную лампу 13 и далее через закрытый контакт датчика 10 к средней точке вторичной обмотки трансформатора источника питания 1. Сигнальные лампы 12 и 13 на обоих постах загораются, сигнализируя об отклонении контролируемого параметра от заданного.Аналогично этому при замыкании кон такта 11 датчика загораются сигнальные лампы 14 и 15.В режиме проверки исправности сигнальных ламп 12 и 14 на первом посту нажатием двухполюсного выключателя 45 б шунтируется диод 4, а общая шина проверочных диодов 8 и 9 подключается через общую шину контактов датчиков к средней точке вторичной обмотки трансформатора источника пита ния 1. Ток проходит от средней точки вторичной обмотки трансформатора источника питания 1, через общую шину контактов 10 и 11 датчиков, через замкнутую дРугую пару контактов двух полюсноГо выключателя б, общую шину проверочных диодов, диоды 8 и 9, сигнальные лампы 12 и 14, замкнутую одну пару контактов двухполюсного выключателя б к обмотке 2 источника питания 1. Исправные сигнальные лам пы 12 и 14 первого поста светятся.Сигнальные лампы 13 и 15 второго поста при этом не святятся, так какднухполюсный выключатель 7 разомкнут,а проверочные диоды 8 и 9 включенывстречно диоду 5.При появлении сигнала о неисправности контролируемого параметра вмомент проверки исправности сигнальных ламп 12 и 14 на перном посту(например, замкнулся контакт 10 датчика) и через лампу 12 проходят обаполупериода тока.Сигнальная лампа 12 светится ярче,чем сигнальная .лампа 14, что позволяет сохранить рабочую сигнализациюв момент проверки. На втором постусигнальная лампа 13 светится нормально,При проверке исправности сигнальных ламп 13 и 15 на нтором посту,при заьикании двухполюсного выключателя 7 горят сигнальные лампы 13 и1.5, а сигнальные лампы 12 и 14 первого поста не горят.При одновременной пронерке исправности сигнальных ламп на обоих постах, при замыкании днухполюсных выключателей б и 7, горят все исправные сигнальные лампы 12, 13, 14 и 15,при этом сохраняется рабочий режимсигнализации.В предложенном устройстве сокращено общее количество проверочных диодов, что снижает габариты и вес устройства.Формула изобретенияУстройство сигнализации контролируемых параметров, содержащее источник питания на трансформаторе и выпрямительных диодах, параллельно которым подключены одни пары контактов двухполюсных выключателей, между выпрямительными диодами включены цепи иэ двух последовательно соединенных сигнальных ламп, общие точки которых через контакты датчикон соединены со средней точкой вторичной обмотки трансформатора источника питания, н проверочные диоды, катоды которых соединены с общими точками сигнальных ламп, о т л и ч а ющ е е с я тем, что, с целью повышения надежности устройства, аноды проверочных диодов через параллельно соединенные другие пары днухполюсных выключателей соединены со средней точкой вторичной обмотки трансформатора источника питания.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Р 437119, кл. С 08 В 21/00, 1973.2. Авторское свидетельство СССР Р 511 б 13, кл. 6 08 В 21/00, 1974.708384 Составитель О. БогомоТехоед М.Келемеш Релактор Д.Заказ 8493/4 бо ренко Мака ИП 113 с Филиал ППП Патент , г. Ужгород, ул, Проектная,Тираж 682Государственного ко елам изобретений и о сква ЖРаушская ловаКорректор Ю.Подписноемитета СССРкрытийнаб.с д. 415
