Система автоматического регулирования процесса измельчения в мельнице замкнутого цикла с проходным сепаратором

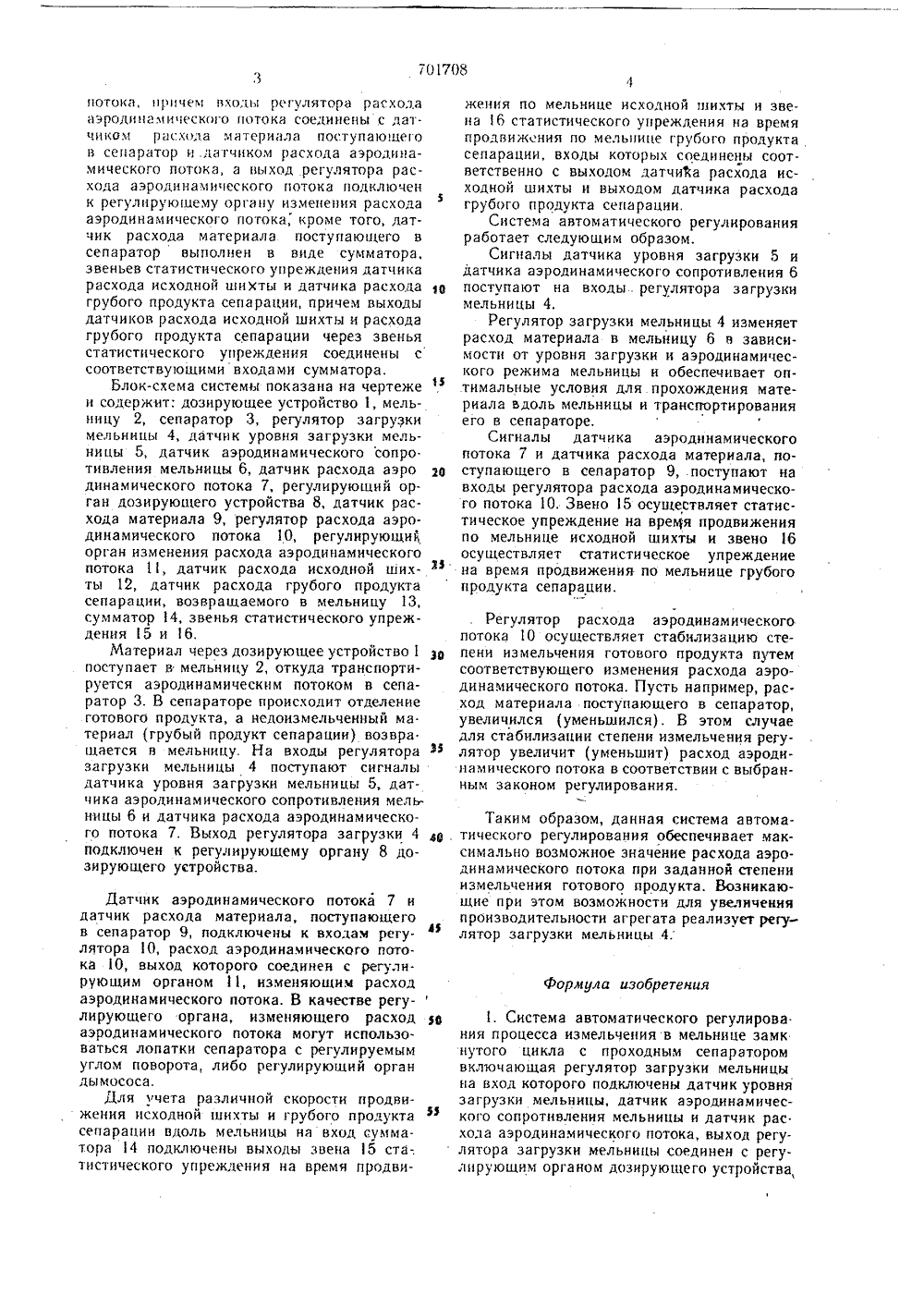

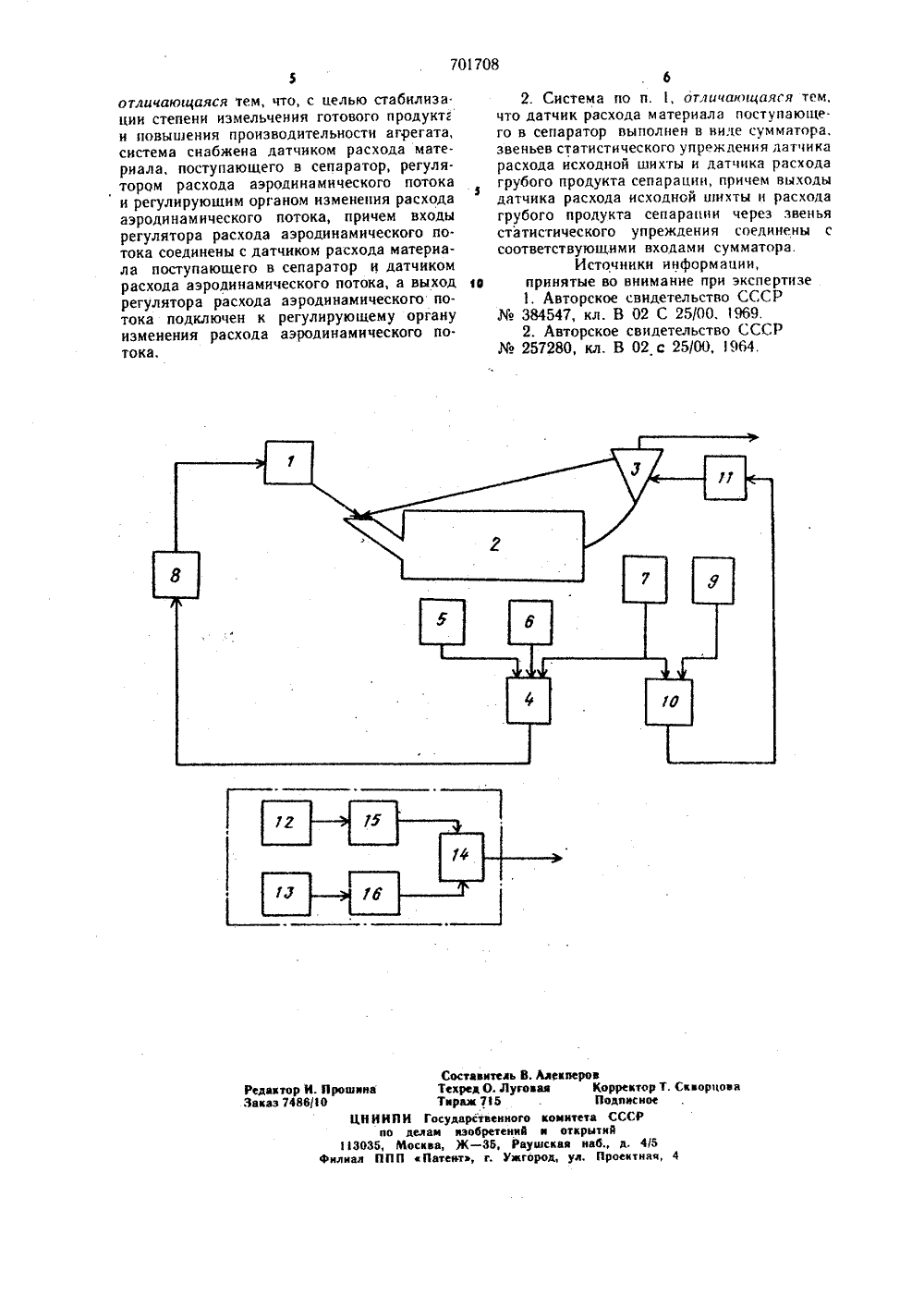

Союз СоветскихСоциалистическихРеспублик ВУ МНЕ ТО. Кл 02 С 25/00 соединением заяв осударстоеннн 1 й комнт СССР оо делам нзооретоннй н открытнй3) Приоритет оллетень ЛЪ 4 3) УДК 621.92 (088.8) убликовано 05.12.79 я описания 15.12. ата опубликов 72) Авторы изобретен Гутерман, А, Б. Смолянски В. Шутов Е. Гельфанд, Э. Я Всесоюзный научно-исследовательский и проектнонструкторский институт по автоматизации предприятийпромышленности строительных материалов(71) Заявитель 54) СИСТЕМА АВТОМАТИ ПРОЦЕССА ИЗМЕЛЪ АМКНУТОГО ЦИКЛА С Пи датчик расхода аэролинамического потока, выход регулятора загрузки мельницы соединен с регулирующим органом лозируюшего ) строиства 2.Эта систех е к предложенномуизобретению. она не обеспечивает стабитизацию измельчения на заланном уровне.Цель изобретения - стабилизация степени измельчения готового продукта и повышение производительности агрегатов.Достигается это тем, что система автоматического регулирования процесса измельчения в мельнице замкнутого цикла с прохолным сепаратором, включающая регулятор загрузки мельницы, на вход которогополключены датчик уровня загрузки мельницы, датчик аэродинамического сопротивления мельницы и датчик расхода аэродинамического потока, выход регулятора загрузки мельницы соединен с регулирующим органом лозируюшего устройства, снабжена 20 датчиком расхода материала, поступающегов сепаратор, регулятором расхода аэродинамического потока и регулирующим органом изменения расхода аэродинамического 1 а ближОднако степени Изобретение относится к области автоматического регулирования процессов измельчения материалов в барабанных мельницах замкнутого цикла с проходными сепараторами и может быть использовано при автоматизации мельниц, .осушествляюших переработку полезных ископаемых, строительных материалов, топлива в металлургической, горнообогатительной промышленности и промышленности строительных материалов.Известно устройство автоматического регулирования работы шаровых барабанных мельниц, содержашее бункер, питатель, вентилятор, сепаратор, регулятор загрузки, уровнемер и исполнительный механизм 1.Однако это устройство не предусматривает стабилизации степени измельчения готового продукта.Известна лругая система автоматического регулирования процесса измельчения в Мельнице замкнутого цикла с проходным сепаратором, включающая регулятор загрузки мельницы, на вход которого подключены латчик уровня загрузки мельницы, датчик аэродинамического сопротивления мельницы ЕСКОГО РЕГУЛИРОВАНИЕНИЯ В МЕЛЬНИЦЕОХОДНЪМ СЕПАРАТОРО701708 4 36 И Формула изобретения потока, причем входы регулятора расхода аэродинамического потока соединены с датчиком расхода материала поступаюьцего в сепаратор и датчиком расхода аэродинамического потока, а выход регулятора расхода аэролинамцческого потока подключен к регулирующему органу изменения расхода аэродинамического потока, кроме того, датчик расхода материала поступающего в сепаратор выполнен в виде сумматора, звеньев статистического упреждения датчика расхода исходной шихты и датчика расхода 1 о грубого продукта сепарации, причем выходы датчиков расхода исходной шихты и расхода грубого продукта сепарации через звенья статистического упреждения соединены с соответствующими входами сумматора.Блок-схема системы показана на чертеже и содержит: доэирующее устройство 1, мельницу 2, сепаратор 3, регулятор загрузки мельницы 4, датчик уровня загрузки мельницы 5, датчик аэродинамического сопро тивления мельницы 6, датчик расхода аэро 2 о динамического потока 7, регулирующий ор. ган доэирующего устройства 8, латчик расхода материала 9, регулятор расхода аэродинамического потока 10, регулирующих орган изменения расхола аэродинамического потока 11, датчик расхода исходной ших- "ф ты 12, датчик расхода грубого продукта сепарации, возвращаемого в мельницу 13, сумматор 14, звенья статистического упреждения 15 и 16,Материал через дозирующее устройство 1 поступает в мельницу 2, откуда транспортируется аэродинамическим потоком в сепаратор 3. В сепараторе происходит отделение готового пролукта, а недоиэмельченный ма териал (грубый продукт сепарации) возвра щается в мельницу. На входы регулятора загрузки мельницы 4 поступают сигналы датчика уровня загрузки мельницы 5, датчика аэродинамического сопротивления мельницы 6 и датчика расхода аэродинамического потока 7. Выход регулятора загрузки 4подключен к регулирующему органу 8 дозирующего устройства. Датчик аэролинамического потока 7 и датчик расхода материала, поступающего в сепаратор 9, подключены к входам регулятора 10, расход аэродинамического потока 10, выход которого соединен с регулирующим органом 11, изменяющим расход аэродинамического потока. В качестве регулирующего органа, изменяющего расход аэродинамического потока могут использоваться лопатки сепаратора с регулируемым углом поворота, либо регулирующий орган дымососа,Для учета различной скорости продвижения исходной цихты и грубого продукта сепарации вдоль мельницы ца вход сумматора 14 подключены выхолы звена 15 ста-. тистического упреждения на время продвижеция по мельнице исхолцой шихты и звена 6 статистического упреждения на время продвижения по мельнице грубого продукта сепарации, входы которых соединены соответственно с выходом датчика расхола исходной шихты и выходом датчика расхода грубого продукта сепарации,Система автоматического регулирования работает следующим образом.Сигналы датчика уровня загрузки 5 и датчика аэродинамического сопротивления 6 поступают на входы. регулятора загрузки мельницы 4.Регулятор загрузки мельницы 4 изменяет расход материала в мельницу 6 в зависимости от уровня загрузки и аэродинамического режима мельницы и обеспечивает оп.тимальные условия для прохождения материала вдоль мельницы и транспортирования его в сепараторе.Сигналы датчика аэродинамического потока 7 и датчика расхода материала, поступающего в сепаратор 9, поступают на входы регулятора расхода аэродинамического потока 10. Звено 15 осуществляет статистическое упреждение на время продвижения по мельнице исходной щихты и звено 6 осуществляет статистическое упреждение на время продвижения по мельнице грубого продукта сепарации. Регулятор расхода аэродинамического потока0 осуществляет стабилизацию степени измельчения готового продукта путем соответствующего изменения расхода аэродинамического потока. Пусть например, расход материала поступающего в сепаратор, увеличился (уменьшился) . В этом случае для стабилизации степени измельчения регулятор увеличит (уменьшит) расход аэродинамического потока в соответствии с выбранным законом регулирования. Таким образом, данная система автоматического регулирования обеспечивает максимально возможное значение расхода аэродинамического потока при заданной степени измельчения готового продукта, Возникающие при этом воэможности для увеличения производительности агрегата реализует регулятор загрузки мельницы 4. 1. Система автоматического регулирова. ния процесса измельчения в мельнице замк нутого цикла с проходным сепаратором включающая регулятор загрузки мельницы на вхол которого подключены датчик уровня загрузки мельницы, датчик аэродинамического сопротивления мельницы и датчик рас. хола аэродинамического потока, выход регулятора загрузки мельницы соелинен с регулирующим органом дозирующего устройства,701708 ваятель В. Ааекперод О, Луговая75рственного комитетобретений и откры- 35, Раушская нг. Ужгород, ул. едактор И. П аказ 74 ВВ/0 кворновя КорректорПодписноеа СССРтнйб., д, 45Проектнян шина Техре Тираж ЦН И И П И Госуда по делам нз 13035, Москва, Ж иал П П П к Патент3отличающаяся тем, что, с целью стабилиза ции степени измельчения готового продуктг и повышения производительности агрегата, система снабжена датчиком расхода материала, поступающего в сепаратор, регулятором расхода аэродинамического потока и регулирующим органом изменения расхода аэролинамического потока, причем входы регулятора расхода аэродинамического потока соединены с датчиком расхода материала поступающего в сепаратор и датчиком расхода аэродинамического потока, а выход 10 регулятора расхода аэродинамического потока подключен к регулирующему органу изменения расхода аэродинамического потока,б2. Система по п. 1, отличаницпяся тем,что датчик расхода материала поступающе.го в сепаратор выполнен в ниле сумматора,звеньев статистического упреждения датчикарасхода исходной шихты и латчика расходагрубого продукта сепарации, причем выходыдатчика расхода исходной шнхты и расхолагрубого пролукта сепарации через звеньястатистического упреждения соединены ссоответствующими входами сумматора.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР384547, кл. В 02 С 25/00, 1969.2. Авторское свидетельство СССР257280, кл. В 02 с 25(00, 1964.
