Способ регулирования процесса варки стекла

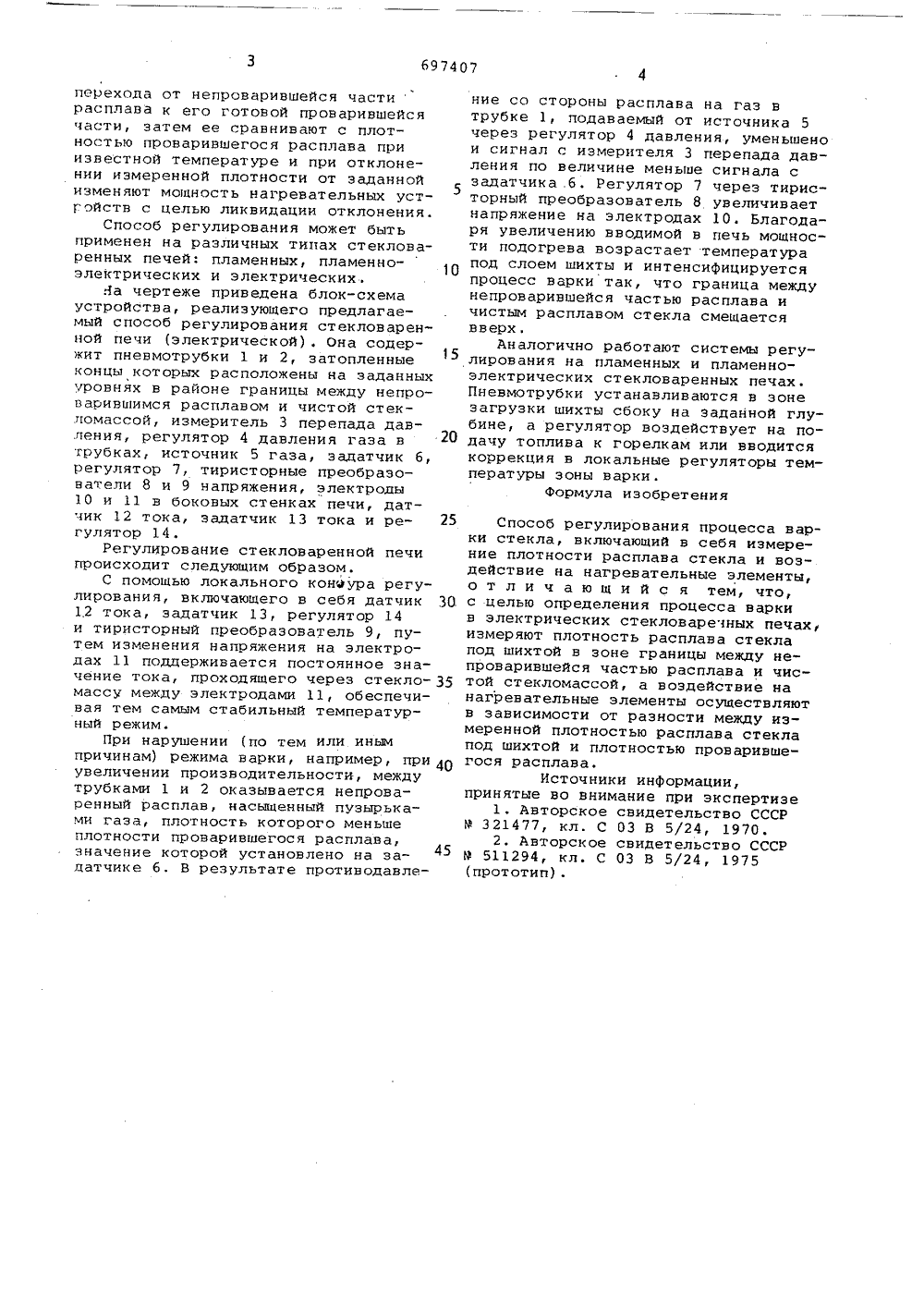

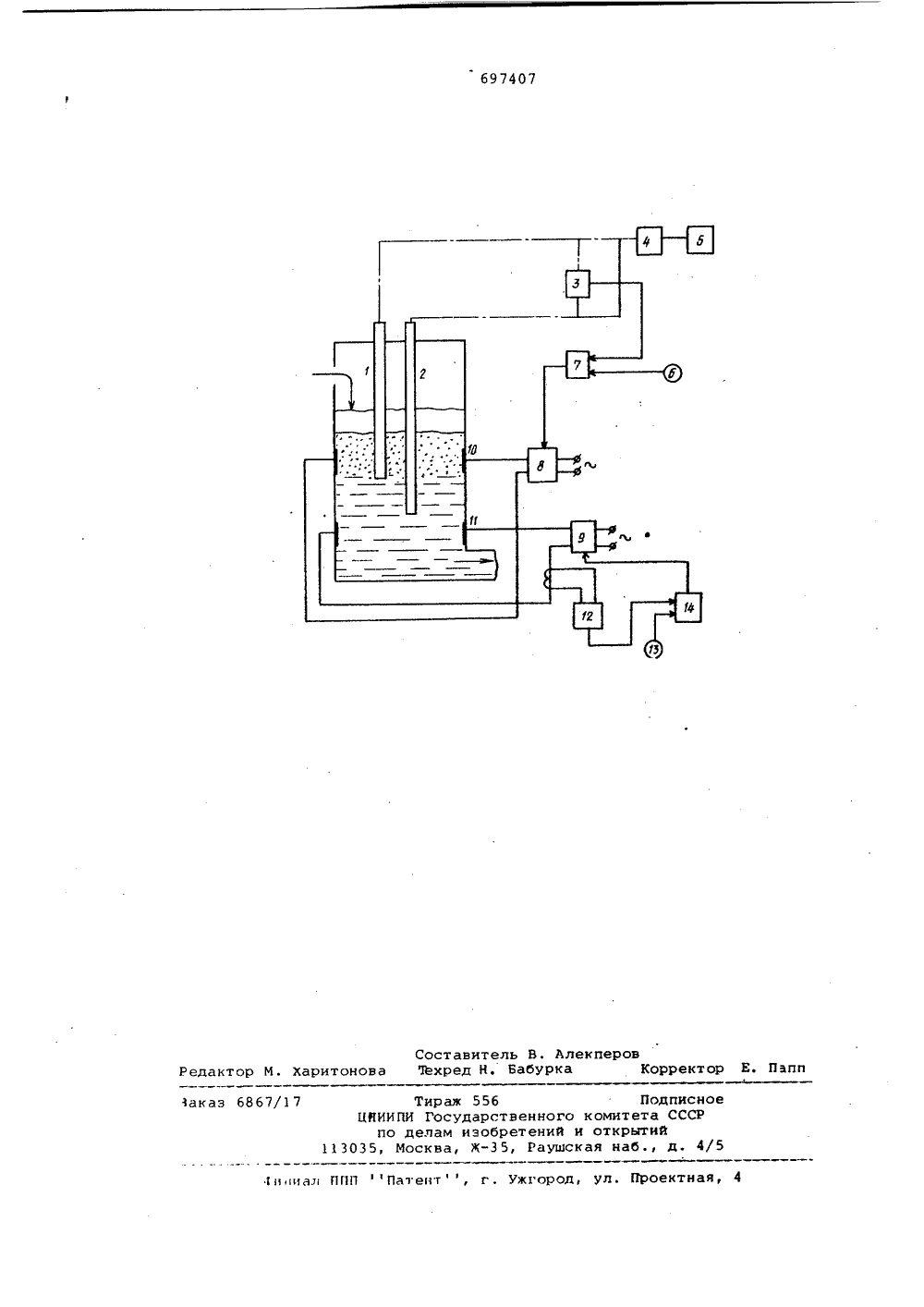

..:" ГА% бл тек Ь О Союз Советских Социалистических Реслублик(22) Заявлено 2811.77 (21) 2547293/29-33 (51) М. Кл. с присоединением заявки М 9 -С 03 В 5/24 Государственный комитет СССР по делам изобретений и открытий(71) ЗаявитЕлЬ Гусевский филиал Государственного научно-исследовательского института стекла(54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА ВАРКИ СТЕКЛА Наиболее близким техническим решением к изобретению является способ - регулирования процесса варки стекла включающий в себя измерение плотности расплава стекла и воздействие на нагревательные элементы (2. В этом способе воздействие оказывают с помощью локальных регуляторов температуры, задания которым корректируют в зависимости от распределения плотности стекломассы вдоль печи. По изменению распределения плотности стекломассы вдоль печи определяют тепИзобретение относится к стекольной промышленности.Известен способ регулирования стекловаренной ванной печью путем поддержания температуры в печи воздействием на нагреватели с помощью локальных регуляторов температуры, задания которым корректируют в зависимости от температуры стекломассы в протоке печи 11.Этот способ не обеспечивает оптимальных условий для варки стекла, так как температура стекломассы в протоке печи не определяет изменений тепловых потоков к шихте сверху и 15 снизу, интенсивности варки стеклаловую мощность, вносимую с конвективными потоками стекломассы под шихту.Однако этот способ нельзя применять на электрических стекловаренных печах с варкой под слоем шихты, Кроме того, по распределению плотности стекломассы вдоль печи нельзя определить интенсивность хода варки и тем самым эффективно регулировать подачу тепла от нагревательных устройств под слой шихты.Целью изобретения является определение процесса варки в электрических стекловаренных печах.Это достигается тем, что в известном способе регулирования процесса варки стекла измеряют плотность расплава стекла под шихтой в зоне границы между непроварившейся частью расплава и чистой стекломассой, а воздействие на нагревательные элементы осуществляют в зависимости от разности между измеренной плотностью расплава стекла псц шихтой и плотностью проварившегося расплава.Сущность способа регулирования процесса варки стекла заключается в следующем.Измеряют плотность расплава под шихтой на заданной глубине в местеперехода от непроварившейся частирасплава к его готовой проварившейся части, затем ее сравнивают с плотностью проварившегося расплава при известной температуре и при отклонении измеренной плотности от заданной изменяют мощность нагревательных устГойств с целью ликвидации отклонения.Способ регулирования может быть применен на различных типах стекловаренных печей: пламенных, пламенно- электрических и электрических.Яа чертеже приведена блок-схема устройства, реализующего предлагаемый способ регулирования стекловаренной печи (электрической), Она содержит пневмотрубки 1 и 2, затопленные концы которых расположены на заданных уровнях в районе границы между непроварившимся расплавом и чистой стекломассой, измеритель 3 перепада давления, регулятор 4 давления газа в трубках, источник 5 газа, задатчик б, регулятор 7, тиристорные преобразователи 8 и 9 напряжения, электроды 1 О и 11 в боковых стенках печи, датчик 12 тока, задатчик 13 тока и регулятор 14.Регулирование стекловаренной печи происходит следующим образом.С помощью локального конэура регулирования, включающего в себя датчик 12 тока, задатчик 13, регулятор 14 и тиристорный преобразователь 9, путем изменения напряжения на электродах 11 поддерживается постоянное значение тока, проходящего через стекло- массу между электродами 11, обеспечивая тем самым стабильный температурный режим.При нарушении (по тем или иным причинам) режима варки, например, при увеличении производительности, между трубками 1 и 2 оказывается непроваренный расплав, насыщенный пузырьками газа, плотность которого меньше плотности проварившегося расплава, значение которой установлено на задатчике 6. В результате противодавление со стороны расплава на газ втрубке 1, подаваемый от источника 5через регулятор 4 давления, уменьшенои сигнал с измерителя 3 перепада давления по величине меньше сигнала сзадатчика б, Регулятор 7 через тиристорный преобразователь 8 увеличиваетнапряжение на электродах 10. Благодаря увеличению вводимой в печь мощности подогрева возрастает температурапод слоем шихты и интенсифицируетсяпроцесс варки так, что граница междунепроварившейся частью расплава ичистым расплавом стекла смещаетсявверх .5Аналогично работают системы регулирования на пламенных и пламенноэлектрических стекловаренных печах.Пневмотрубки устанавливаются в зонезагрузки шихты сбоку на заданной глубине, а регулятор воздействует на по дачу топлива к горелкам или вводитсякоррекция в локальные регуляторы темпер ат уры з сны в арки .Формула изобретения 25 Способ регулирования процесса варки стекла, включающий в себя измерение плотности расплава стекла и воздействие на нагревательные элементы,о т л и ч а ю щ и й с я тем, что,30 с целью определения процесса варкив электрических стекловаречных печахизмеряют плотность расплава стеклапод шихтой в зоне границы между непроварившейся частью расплава и чис 35 той стекломассой, а воздействие нанагревательные элементы осуществляютв зависимости от разности между измеренной плотностью расплава стеклапод шихтой и плотностью проваривше 40 гося расплава.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 321477, кл. С 03 В 5/24, 1970.2, Авторское свидетельство СССР45 Р 511294, кл. С 03 В 5/24, 1975697407 Заказ 6867/1 7 Тираж 556 Подписное ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
