Сигнализатор температуры

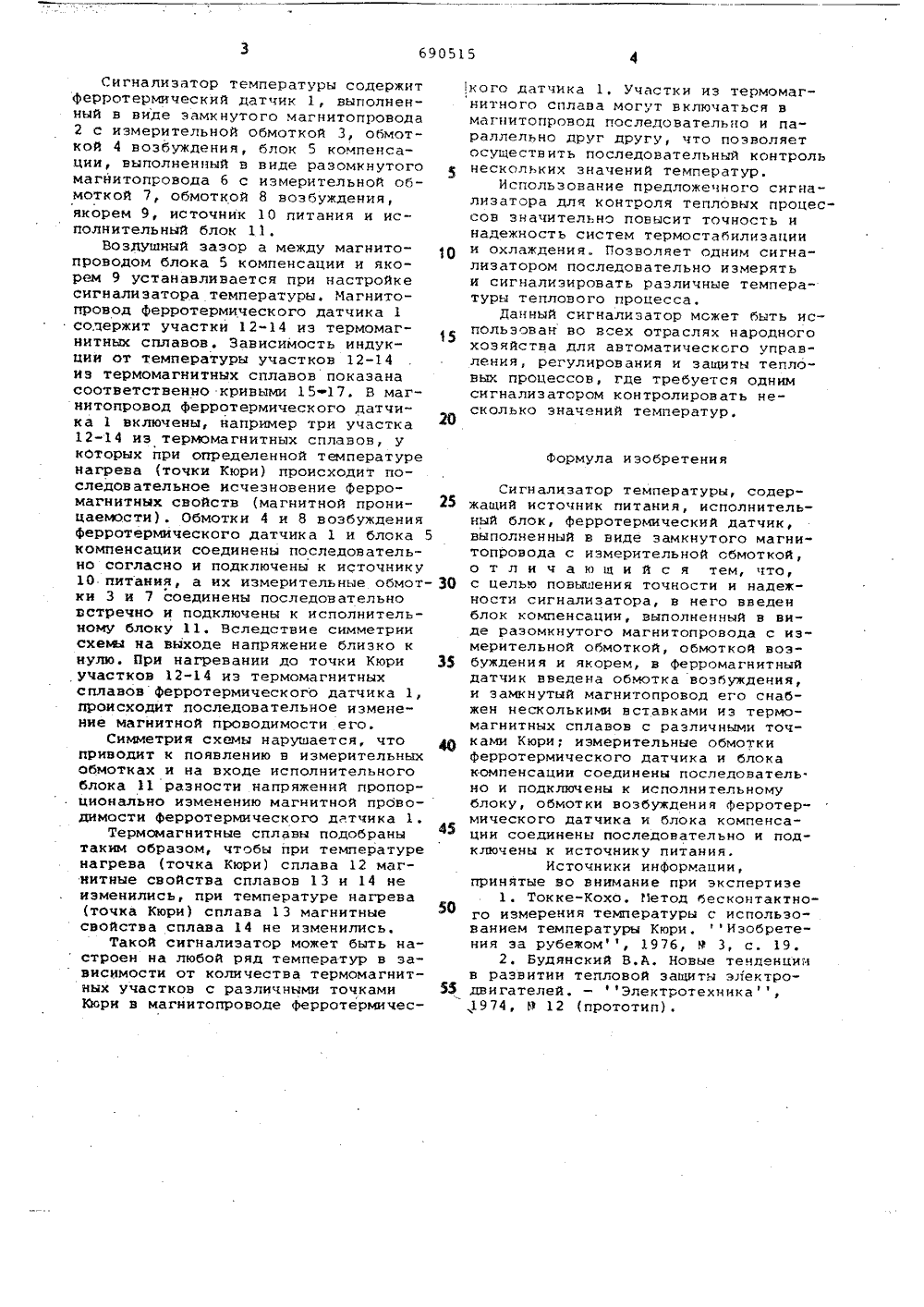

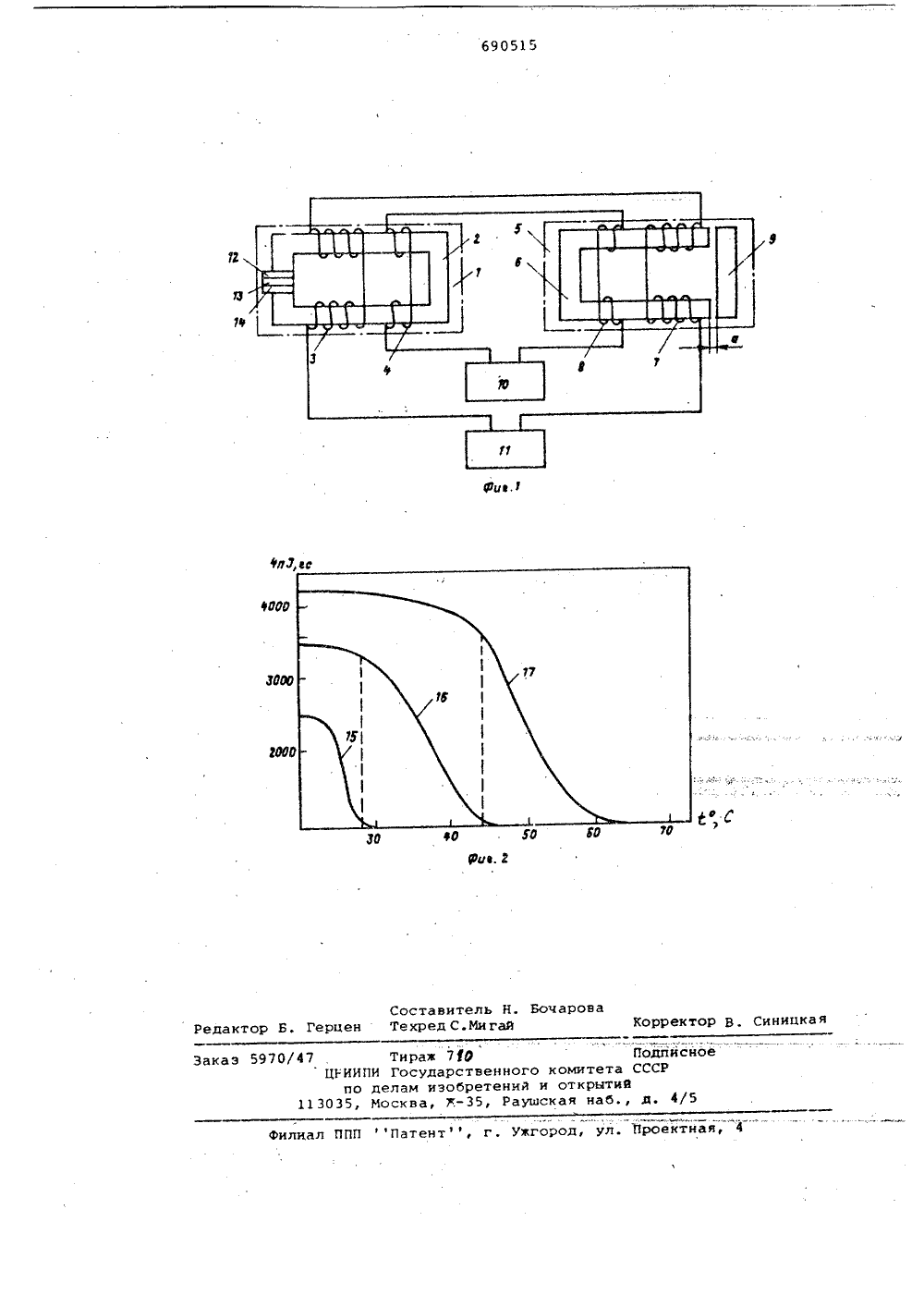

Сова Советскик Социалистических Республик(22) Заявлено 050777(21) 2505566/18-24с присоединением ааюаки Йо(51)М. Кл. С 08 В 17/06 Государственный комнтет СССР о делам нзобретеннй н открытнй(088.8) Дата опубликоеамию описанию 08,1 079(54) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ Изобретение относится к техникеизмерения температуры, а точнее ксигнализаторам, служащим для контроля и сигнализации тепловых процессов.Может быть использовано во всех отраслях народного хозяйства для автоматического управления, регулирования, тепловой защиты и сигнализации тепловых процессов. 10Известны устройства для автоматического управления, регулирования,тепловой защиты и сигнализации тепловых процессов, в которых применены Ферротермические датчики температуры 1. В ферротермическнх датЧиках применены ферриты, у которыхпрн определенной температуре (точкиКюри) происходит исчезновение ферромагнитных свойств (магннтной проницаемости),Изменение химических компонентов,образующих Феррит, позволяет получить практически любые значения точки Кюри в диапазоне как положительных, так и отрицательных температур.Наиболее близким по техническойсущности к изобретечию является устройство ферротермической защиты, со"стоящее из источника питания, генератора, параллельно которому подключе- ЗО йы Ферротермические датчики, усилителя и исполнительного блока на выкоде 2 .Это устройство имеет сложнуюэлектрическую схему, что ограничиваетвоэможность его использования.Целью изобретения является повышение точности и надежности снгналиэатора температуры,Эта цель достигается тем, что внего введен блок компенсации, выполненный в виде разомкнутого магнитопровода с измерительной обмоткой,обмоткой возбуждения и якорем, вферромагнитный датчик введена обмотка возбуждения, и замкнутый магнитопровод его снабжен несколькими вставками нз термомагнитных сплавов с различными точками Кюри, измерительныеобмотки ферротермического датчика иблока компенсации соединены последовательно и подключены к исполнительному блоку, обмотки возбуждения ферротермического датчика и блока ком"пенсации соединены последовательно иподключены к источнику Литания.На Фиг. 1 изображена принципиаль" .ная схема сигналиэатора температуры:на фиг, 2 - кривые зависимости индукции от температуры.Сигнализатор температуры содержит ферротермический датчик 1, выполненный в виде замкнутого магнитолронода 2 с измерительной обмоткой 3, обмоткой 4 ноэбуждення, блок 5 компенсации, выполненный н виде разомкнутого магнитолровода 6 с измерительной обмоткой 7, обмоткой 8 возбуждения, якорем 9, источник 10 питания и исполнительный блок 11.Воздушный зазор а между магнитопроводом блока 5 компенсации и якорем 9 устанавливается лри настройке сигналиэатора температуры, Магнитспровод ферротермического датчика 1 содержит участки 12-14 иэ термомагнитных сплавов. Зависимость индукции от температуры участков 12-14 иэ термомагнитных сплавов показана соответственно кривыми 15 17. В магнитопровод ферротермическсго датчика 1 включены, например три участка 12-14 иэ термомагнитных сплавов, у кОторых лри определенной температуре нагрева (точки Кюри) происходит последовательное исчезновение ферромагнитных свойств (магнитной проницаемости). Обмотки 4 и 8 возбуждения ферротермического датчика 1 и блока 5 компенсации соединены последовательно согласно и подключены к источнику 10 питания, а их измерительные обмотки 3 и 7 соединены последовательно встречно и подключены к исполнительному блоку 11. Вследствие симметрии схемы на выходе напряжение близко к нулю. При нагревании до точки Кюри участков 12-14 из термомагнитных сплавов ферротермического датчика 1, происходит последовательное изменение магнитной проводимости его.Симметрия схемы нарушается, что приводят к появлению в измерительных обмотках и на входе исполнительного блока 11 разности напряжений пропорционально изменению магнитной проводимости ферротермического датчика 1.Термомагнитные сплавы подобраны таким образом, чтобы при температуре нагрева (точка Кюри) сплава 12 магнитные свойства сплавов 1 3 и 14 не изменились, при температуре нагрева (точка Кюри) сплава 13 магнитные свойства сплава 14 не изменились.Такой сигналиэатор может быть настроен на любой ряд температур в зависимости от количества термомагнитных участков с различными точками 1 Оори в магнитопроводе ферротермического датчика 1. Участки из термомагнитного сплава могут включаться в магнитопронсд последовательно и параллельно друг другу, что позволяет осуществить последовательный контроль нескольких значений температур.Использование предложенного сигнализатсра для контроля тепловых процессон значительно понысит точность и надежность систем термсстабилизации и охлаждения Позволяет одним сигнализатором последснательно измерять и сигнализировать различные температуры теплового процесса,Данный сигналиэатср мсжет быть использован вс всех отраслях народного хозяйства для автоматического управления, регулирования и защиты тепловых процессов, где требуется одним сигнализатсрсм контролировать несколько значений температур.Формула изобретенияСигналиэатср температуры, ссдер 25 жащий источник питания, исполнительный блок, ферротермический датчик,выполненный н виде замкнутого магнитолровода с измерительной сбмотксй,о т л и ч а ю щ и й с я тем, что,30 с целью повышении точности и надежности сигналиэатора, н него введенблок компенсации, выполненный в виде разомкнутого магнитспрсвсда с измерительной обмоткой, обмоткой всэ 35 буждения и якорем, в ферромагнитныйдатчик введена обмотка возбуждения,и замкнутый магнитспрсвсд его снабжен несколькими нставкамн иэ термомагнктных сплавов с различными точками Кюри; измерительные обмоткиферрстермическсго датчика и блокакомпенсации соединены последователь.но и подключены к исполнительномублоку, обмотки возбуждения ферротермическогс датчика и блока компенсации соединены последовательно и подключены к источнику питания,Источники информации,принятые во внимание при экспертизе1, Токке-Кохо. Метод бескснтактнс 0 го измерения температуры с использованием температуры Кюри. Изобретения эа рубежом, 1976, 9 3, с19.2. Будянский В.А. Новые тенденциин разнитии тепловой защиты электро 55 двигателей. - фЭлектротехника,1974, Р 12 (прототип).аэ П Патентфф, г. Ужгород, ул. Проектная,Фи О/47 , Тираж 7 И ЦЕИИПИ Государств по делам изобре 113035, Москва, 7.-35Подлисннного комитета СССРений и открытийРаушская наб д. 4/5
