Способ дозирования электропроводящей жидкости электромагнитными насосами с независимым питанием электромагнитных систем

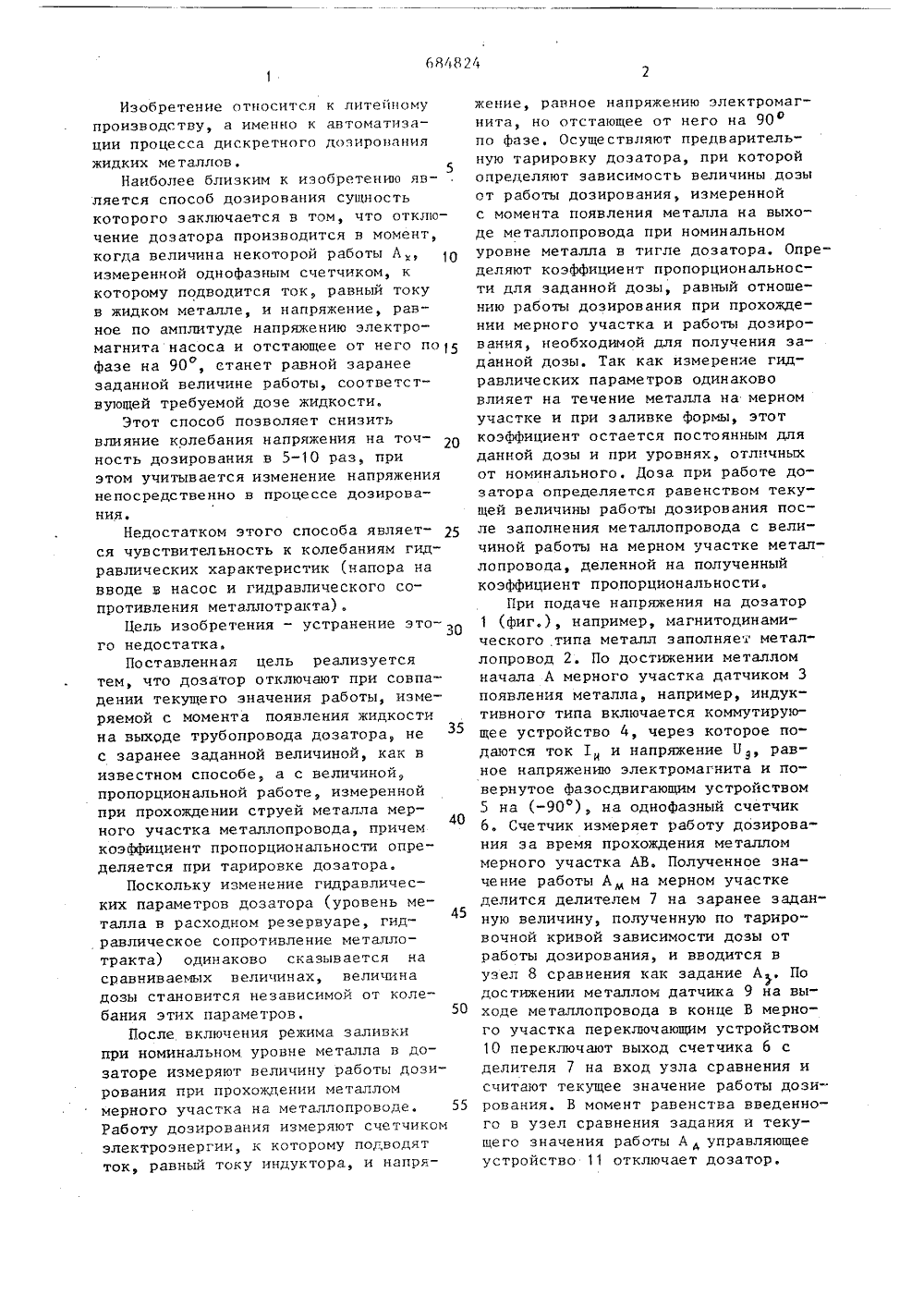

СОЮЗ СОВЕТСХИСОЦИАЛИСТИЧЕСХРЕСПУБЛИН 51)4 В 22 П 39/О ОСУДАРСТВЕ ХНЫПО ДЕЛАМ ИЗОБРЕ МИТЕТ СССР Й И ОТХРЫТ БРЕТЕНИЯ ЬСТ ниета юл, У 15облем литья АН УССР г, М.Р.Цин, В.П.Пояк и О.П,Синицкий 02,56.004.5 (088.8) ДОЗИРОВАНИЯ ЭЛЕКТРОСТИ ЭЛЕКТРОМАГНИТНЫЗАВИСИМЫМ ПИТАНИЕМ СИСТЕМ, включающий однофазным счетчиподводится ток, равм металле, и напряже 00 Ю вВь ОПИСАНИЕ И АВТОРСКОМУ СВИДЕ(21) 2352 104/02 (22) 29.04.76 (46) 23,04.88. Б (7 1) Институт пр (72) М.Ф.Гольбер лищук, В.А.Трефн (53) 621.746.3.0 (54)(57) СПОСОБ ПРОВОДЯЩЕЙ ЖИДКО МИ НАЯОСАМИ С НЕ ЭЛЕКТРОМАГНИТНЫХ измерение работь ком, к которому ный току в жидко равное напряжению электромагнии отстающее от него по фазе на 90, о т л и ч а ю щ и й с я тем, что, с целью уменьшения влияния изменения гидравлических параметров дозатора на точность дозирования, отключение насоса производят при совпадении текущей величины работы, измеряемой с момента появления жидкости на выходе из дозатора, с величиной, пропорциональной работе, измеренной при прохождении передним фронтом струи металла мерного участка трубопровода дозатора.Изобретение относится к литейномупроизводству, а именно к автоматизации процесса дискретного дозированияжидких металлов.5Наиболее близким к изобретению является способ дозирования сущностькоторого заключается в том, что отключение дозатора производится в момент,когда величина некоторой работы А,измеренной однофазным счетчиком, ккоторому подводится ток, равный токув жидком металле, и напряжение, равное по амплитуде напряжению электромагнита насоса и отстающее от него по 15фазе на 90 , станет равной заранеезаданной величине работы, соответствующей требуемой дозе жидкости.Этот способ позволяет снизитьвлияние колебания напряжения на точность дозирования в 5-10 раз, приэтом учитывается изменение напряжениянепосредственно в процессе дозирования,Недостатком этого способа является чувствительность к колебаниям гидравлических характеристик (напора навводе в насос и гидравлического сопротивления металлотракта).Цель изобретения - устранение это 30го недостатка.Поставленная цель реализуетсятем, что дозатор отключают при совпадении текущего значения работы, измеряемой с момента появления жидкостина выходе трубопровода дозатора, нес заранее заданной величиной, как визвестном способе, а с величиной,пропорциональной работе, измереннойпри прохождении струей металла мер 40ного участка металлопровода, причемкоэффициент пропорциональности определяется при тарировке дозатора.Поскольку изменение гидравлических параметров дозатора (уровень ме 45талла в расходном резервуаре, гидравлическое сопротивление металлотракта) одинаково сказывается насравниваемых величинах, величинадозы становится независимой от колебания этих параметров,После включения режима заливкипри номинальном уровне металла в дозаторе измеряют величину работы дозирования при прохождении металломмерного участка на металлопроводе. 55Работу дозирования измеряют счетчикомэлектроэнергии, к которому подводятток, равный току индуктора, и напряжение, равное напряжению электромагнита, но отстающее от него на 90 по фазе. Осуществляют предварительную тарировку дозатора, при которой определяют зависимость величины дозы от работы дозирования, измеренной с момента появления металла на выходе металлопровода при номинальном уровне металла в тигле дозатора, Определяют коэффициент пропорциональности для заданной дозы, равный отношению работы дозирования при прохождении мерного участка и работы дозирования, необходимой для получения заданной дозы. Так как измерение гидравлических параметров одинаково влияет на течение металла на мерном участке и при заливке форьщ, этот коэффициент остается постоянным для данкой дозы и при уровнях, отличных от номинального. Доза при работе дозатора определяется равенством текущей величины работы дозирования после заполнения металлопровода с величиной работы на мерном участке металлопровоца, деленной на полученный коэффициент пропорциональности.При подаче напряжения на дозатор 1 (фиг.), например, магнитодинамического типа металл заполняет металлопровод 2. По достижении металлом начала А мерного участка датчиком 3 появления металла, например, индуктивного типа включается коммутирующее устройство 4, через которое подаются ток 1 и напряжение Ц 9, равное напряжению электромагнита и повернутое фазосдвигающим устройством 5 на (-90 ), на однофазный счетчик б. Счетчик измеряет работу дозирования за время прохождения металлом мерного участка АВ. Полученное значение работы Ам на мерном участке делится делителем 7 на заранее задан" ную величину, полученную по тариро" вочной кривой зависимости дозы от работы дозирования, и вводится в узел 8 сравнения как задание А , По достижении металлом датчика 9 на выходе металлопровода в конце В мерного участка переключающим устройством 10 переключают выход счетчика б с делителя 7 на вход узла сравнения и считают текущее значение работы дозирования. В момент равенства введенного в узел сравнения задания и текущего значения работы А д управляющее устройство 11 отключает дозатор.684824 Редактор Н.Сильнягина Техред А.Кравчук Корректор И.Эрдейи Тираж 740 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Заказ 3375 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Преимуществом описанного способа дозирования по сравнению с известным является автоматический ввод коррекции дозы при изменении уровня металла в дозаторе, гидравлического сочротивления металлотракта и колеба. ниях напряжения питающей электрической сети.Прн этом значительно повышаетсяточность дозирования при колебаниях 5напряжения сети в пределах выдачидозы,
