Переносный прибор для непосредственного измерения передних и задних углов зубцов многолезвийного инструмента (фрез, протяжек и т. п. )

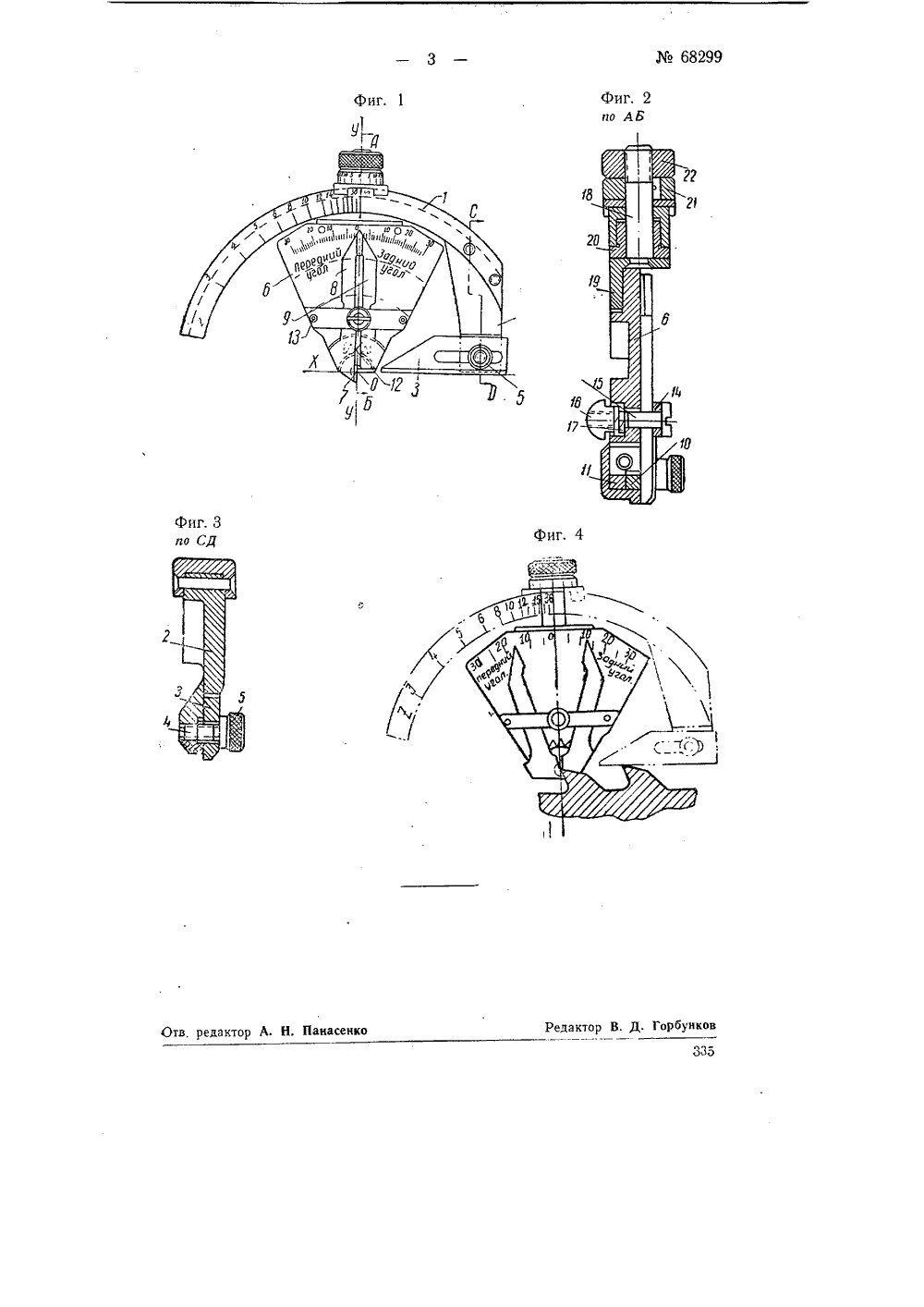

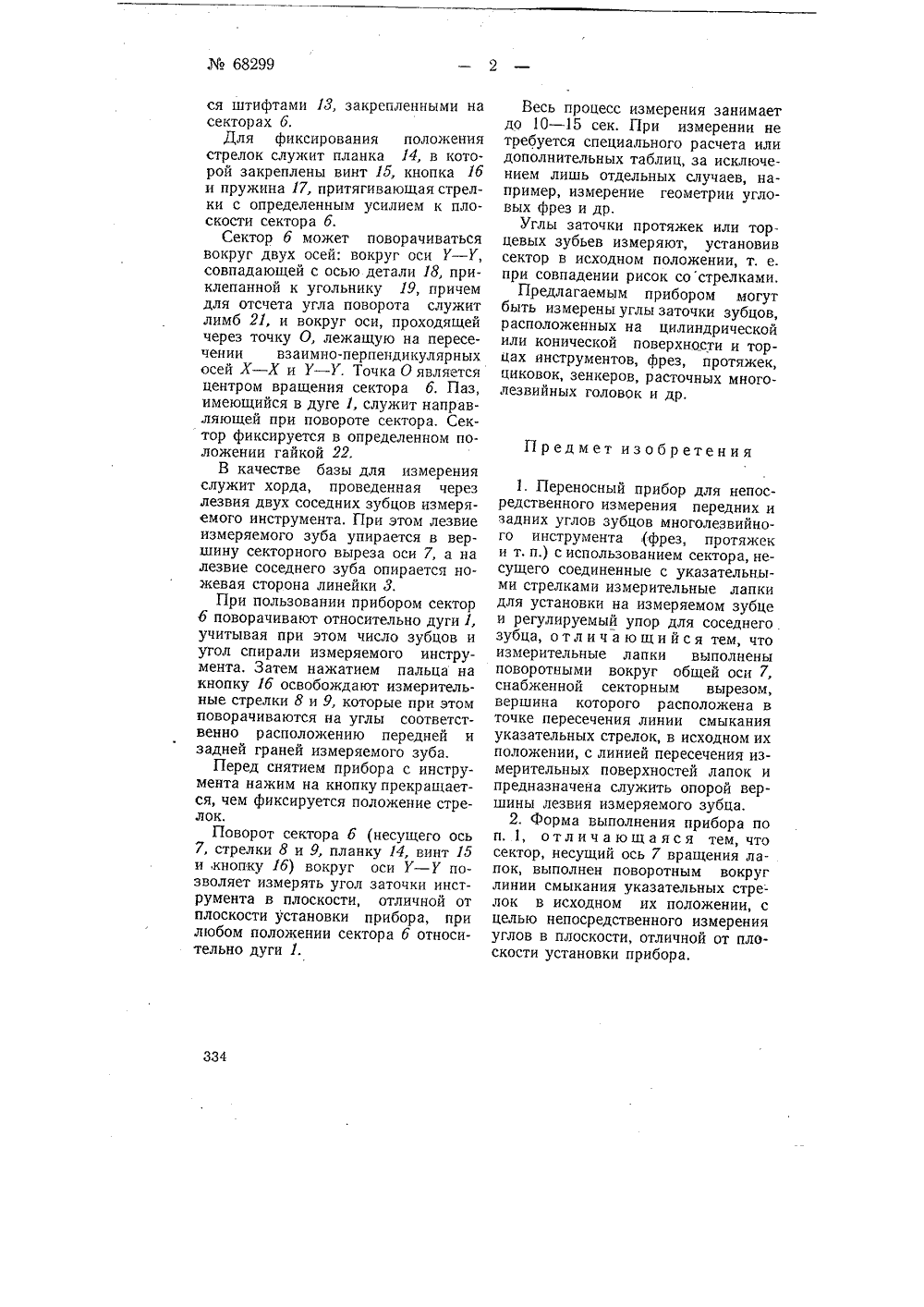

Зарегистрировано в Боро изобретений И. Бабчиниц ЕРЕНОСНЫЙ ПРИБОР ДЛЯ НЕ ЗМЕРЕНИЯ ПЕРЕДНИХ И ЗАДМНОГОЛЕЗВИЙНОГО ИН(ФРЕЗ, ПРОТЯЖЕК ПОСРЕДСТВЕННОГОНИХ УГЛОВ ЗУБЦОВСТРУМЕНТАИ Т. П.)оны СССР за Ме 0348 (335581947 года Заявлено 5 декабря 944 года в Наркомат обо Опубликовано 30 апреля Известными переносными приборами для непосредственного измерения передних и задних углов зубцов многолезвийного инструмента с использованием сектора с поворотной шкалой, измерительным ножом и регулируемым упором для среднего зубца измерение передних и задних углов можно производить только поочередно,Известно также применение в подобных приборах вместо измерительных ножей измерительных лапок, соединенных со стрелками.В предлагаемом приборе одновременное измерение передних и задних углов и самоустанавливаемость мерительных поверхностей измерительных стрелок на передней и задней гранях измеряемого лезвия обеспечиваются тем, что указанные измерительные лапки выполнены поворотными вокруг общей оси. Ось снабжена секторным вырезом, вершина которого расположена в точке пересечения линии смыкания указательных стрелок в исходном их положении с линией пересечения измерительных поверхностей лапок, и служит опорой вершины лезвия измеряемого зубца.Для непосредственного измерения углов в плоскости, отличной от плоскости установки прибора, сектор, несущий ось вращения лапок, выполнен поворотным вокруг линии смыкания указательных стрелок в исходном их положении.На фиг. 1 показан общий вид предлагаемого прибора; на фиг.2 - разрез прибора по линии АБ; на фиг. 3 - разрез по линии СД; на фиг. 4 - пример использования прибора.В предлагаемом приборе к дуге 1, на которой нанесена шкала с неравномерными делениями, прикреплена планка 2, имеющая паз, служащий направлением при перемещении упорной линейки 3. Последняя закрепляется при помощи шпильки 4, ввернутой в планку 2, и гайки 5 (фиг. 1 и 3).К сектору б, снабженному градусной шкалой, привернута ось 7 с секторным вырезом, несущая измерительные стрелки 8 и 9 с привинченными к ним шайбами 10 и 11, причем вершина секторного выреза является местом опоры лезвия измеряемого зуба. Под действием пружины 12, упирающейся в донья глухих отверстий, имеющихся в шайбах 10 и 11, измерительные стрелки могут вращаться, вокруг оси 7. Максимальный угол их раствора ограничивает 33368299 334 ся штифтами 18, закрепленными на секторах 6,Для фиксирования положения стрелок служит планка 14, в которой закреплены винт 15, кнопка 1 б и пружина 17, притягивающая стрелки с определенным усилием к плоскости сектора б.Сектор б может поворачиваться вокруг двух осей: вокруг оси У - У, совпадающей с осью детали 18, приклепанной к угольнику 19, причем для отсчета угла поворота служит лимб 21, и вокруг оси, проходящей через точку О, лежащую на пересечении взаимно-перпендикулярных осей Х - Х и У - У. Точка О является центром вращения сектора б, Паз, имеющийся в дуге 1, служит направляющей при повороте сектора, Сектор фиксируется в определенном положении гайкой 22.В качестве базы для измерения служит хорда, проведенная через лезвия двух соседних зубцов измеряемого инструмента. При этом лезвие измеряемого зуба упирается в вершину секторного выреза оси 7, а на лезвие соседнего зуба опирается ножевая сторона линейки 3.При пользовании прибором сектор 6 поворачивают относительно дуги 1, учитывая при этом число зубцов и угол спирали измеряемого инструмента, Затем нажатием пальца на кнопку 1 б освобождают измерительные стрелки 8 и 9, которые при этом поворачиваются на углы соответственно расположению передней и задней граней измеряемого зуба.Перед снятием прибора с инструмента нажим на кнопку прекращается, чем фиксируется положение стрелок.Поворот сектора б (несущего ось 7, стрелки 8 и 9, планку 14, винт 15 и,кнопку 1 б) вокруг оси У - У позволяет измерять угол заточки инструмента в плоскости, отличной от плоскости установки прибора, при любом положении сектора б относительно дуги 1,Весь процесс измерения занимает до 10 - 15 сек. При измерении не требуется специального расчета или дополнительных таблиц, за исключением лишь отдельных случаев, например, измерение геометрии угловых фрез и др.Углы заточки протяжек или торцевых зубьев измеряют, установив сектор в исходном положении, т. е. при совпадении рисок сострелками.Предлагаемым прибором могут быть измерены углы заточки зубцов, расположенных на цилиндрической или конической поверхности и торцах инструментов, фрез, протяжек, циковок, зенкеров, расточных многолезвийных головок и др. Предмет изобретения 1. Переносный прибор для непосредственного измерения передних и задних углов зубцов многолезвийного инструмента (фрез, протяжек и т. п.) с использованием сектора, несущего соединенные с указательными стрелками измерительные лапки для установки на измеряемом зубце и регулируемый упор для соседнего зубца, о т л и ч а ю щ и й с я тем, что измерительные лапки выполнены поворотными вокруг общей оси 7, снабженной секторным вырезом, вершина которого расположена в точке пересечения линии смыкания указательных стрелок, в исходном их положении, с линией пересечения измерительных поверхностей лапок и предназначена служить опорой вершины лезвия измеряемого зубца.2. Форма выполнения прибора по п. 1, отличающаяся тем, что сектор, несущий ось 7 вращения лапок, выполнен поворотным вокруг линии смыкания указательных стрелок в исходном их положении, с целью непосредственного измерения углов в плоскости, отличной от плоскости установки прибора,
