Устройство для управления процессом наполнения газоразрядных приборов

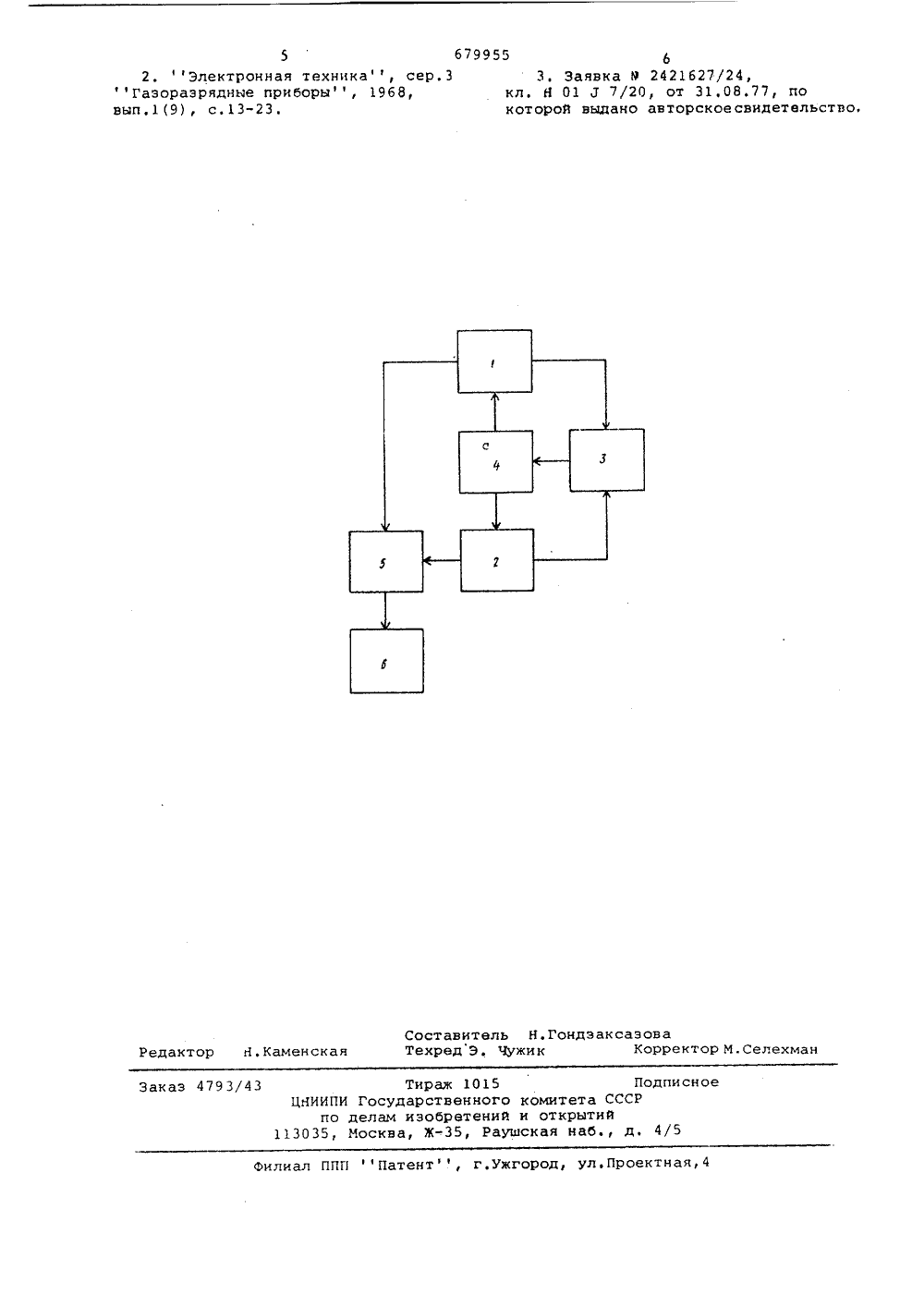

(5 м(гС 05 0 16/00 Н 01 Т 7/20 Гоеударетвеииый комнтет СССР по делам изобретений и открытий(531 УДК Опубликовано 150879 Ь оялетень Йф 30 Дата опубликования описания 15. 08. 79 685,52.011,(54) УСТРОИСТВО ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ НАПОЛНЕНИЯ ГАЗОРАЗРЯДННХ ПРИБОРОВ 10 Изобретение относится к автоматическим системам управления технологическими процессами и может быть использовано в производстве газоразрядных приборов (ГРП).Известны системы автоматического наполнения ГРП по давлению (1) н 2, содержащие датчик давления, устройство наполнения, устройство напуска газа. Недостатком таких систем является то, что при этом не учитывается технологический разброс геометрических параметров в конструкцииприборов. В результате приборы, наполненные до одинаковой величины давления, имеют существенный разброс величины электрических параметров, что одновременно приводит к появле, нию значительного процента брака прииспытаниях.Наиболее близким к данному изобретению является устройство для наполнения по выхоцному параметру (3), Такое устройство содержит первый блок наполнения, блок коммутадии и блок напуска газа. Устройство являетсл наиболее перспективным,так как позволяет получать приборы с хорошей повторяемостью выходных параметров, а также увеличить процент выхода годных приборов за счет исключения брака при испытаниях. Однако использование таких устройств в серийном и массовом производстве ГРП, когда изготовление приборов ведется на полуавтоматическом оборудовании, приводит, наряду с улучшением выход" ных параметров приборов, к появлению значительного процента брака по следующим причинам:наполнение прибора по параметру возможно лишь при наличии жесткой корреляционной зависимости выходных параметров приборов, находящихся на позиции наполнения и после прохождения окончательной: обработки (тренировки) готовых приборов. В ряде случаев эта зависимость обеспечивается за счет предварительной обработки (тренировки, прокални, активировки и т,д.) электродных систем до напол" нения прибора. Наполнение приборов по параметру становится невозможным при нарушениях электрического контакта между наполняемым прибором и устройством наполнения, Поскольку в серийном производстве обеспечить надежный контакт, необходимый как для предварительной обработки, так и для наполнения, со всеми приборами не20 3 67995удается, процент бракованных иэделийоказывается достаточно высокимиспользование метода наполненияпо параметру на полуавтоматическомоборудовании затрудняется ограниченностью времени наполнения, как правило,единицами секунд (3-7), а также невозможностью в отличие от применениятаких систем в стендовом оборудовании (откачных постах), повторенияпроцесса в случае неправильного наполнения, Поскольку устройство наполнения по параметру не учитываетдавления в канале напуска, учитываяхарактер зависимости выходного параметра от величины давления, могутвозникнуть условия невозможности наполнения по параметру. Укаэанные причины сдерживали до сих пор использование более перспективного способанаполнения по параметру в серийномпроизводстве ГРП.Целью изобретения является повышение надежности устройства.Это достигается тем, что в предлагаемое устройство для управления технологическим процессом наполнения ГРП, 25введены второй блок наполнения, элемент ИЛИ и решающий блок, выход которого через блок коммутации соединенс входами первого и второго блоковнаполнения, первые выходы которыхЗОподключены к входам решающего блока,а вторые выходы через элемент ИЛИ -ко входу блока напуска газа.Сущность изобретения поясняетсячертежом.Устройство состоит из первого блока наполнения 1, второго блока наполнения 2, решающего блока 3, блокакоммутации 4, элемента ИЛИ 5 и блоканапуска газа б.Наполнение прибора производится 40от блока напуска газа б, которыйуправляется через элемент ИЛИ 5 отвторого блока наполнения 2 или первого блока наполнения 1. Выбор блоканаполнения для каждого прибора, при 45ходящего на позицию наполнения, производит решающий блок 3, который черезблок коммутации выдает команды наподключение того или иного блока наполнения. Входной информацией для 50решающего блока является величинаэлектрического параметра прибора,которая поступает с первого блоканаполнения, и величина давления, которая поступает со второго блока наполнения.Приоритет наполнения решающий блокдает первому блоку наполнения, приэтом он следит эа тем, чтобы давлениев канале напуска не превышало заданной величины граничного значения. Вслучаях, когда наполнение по параметру невозможно: прибор не прошелдостаточной предварительной обработки, нарушен электрический контакт снаполняемым прибором и значение ве 5личины выходного параметра, поступающее на вход решающего блока, отличается от заданного диапазона возможных величин при известном начальном давлении, решающий блок выдает на блок коммутации сигнал о наполнении прибора по давлению вторым блоком наполнения.Первый блок наполнения обеспечивает постоянный нижний уровень по давлению или наполнение прибора по давлению при получении необходимой команды от решающего блока 3, когда наполнение по параметру невозможно, а также ограничивает верхний уровень по давлению при наполнении по параметру.Первый блок наполнения обеспечивает наполнение прибора по величине электрического параметра и производит наполнение, когда при начальном, нижнем уровне давления электрический параметр прибора не выходит за установленные нормы, которые определяются с учетом корреляционной зависимости электрических параметров на операции напуска и готовых приборов.Таким образом, устройство для на" полнения ГРП исключает недостатки второго блока наполнения так как это устройство способно в зависимости от качества предварительной обработки решать задачу выбора способа наполнения и вести его либо по электрическому параметру прибора, либо по давлению, а также постоянно обеспечивает начальные и граничные условия по давлению.Использование изобретения позволяет широко применять прогрессивный метод наполнения по выходному параметру в серийном производстве ГРП, что позволяет повысить процент выхода годных приборов и.обеспечить высокую Повторяемость (стабильность) их электрических параметров. Формула изобретенияУстройство для управления процессом наполнения газоразрядных приборов, содержащее первый блок наполнения, блок коммутации и блок напускагаза, о т л и ч а ю щ е е с я тем,что, с целью повышения надежностиустройства, в него введены второйблок наполнения, элемент ИЛИ и решаю"щий блок, выход которого через блоккоммутации соединен с входами первого и второго блоков наполнения, первые выходы которых подключены к входам решающего блока, а вторые выходычерез элемент ИЛИ - ко входу блоканапуска газа.Источники информации,принятые во внимание при экспертизе1. Электронная техника, сер.10фТехнология и органиэация производства, 1970, вып,8 (40) с.35-40,679955 Составит ТехредЭ Тираж 1015 П ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д.каз 4793 исное илиал ППП Патент, г.ужгород,оектная,4 52. Электронная техника, сер.3 фГаэоразрядные приборы, 1968, вып.1(9), с.13-23. дактор Н.Каменская 3Заявка 9 2421627/24,кл. Н 01 Ю 7/20, от 31,08.77, покоторой выдано авторскоесвидетельство,ь Н. ГондзаксаэоваЧужи к Корректор М. Селехм
