Способ управления блоком параллельноработающих аппаратов

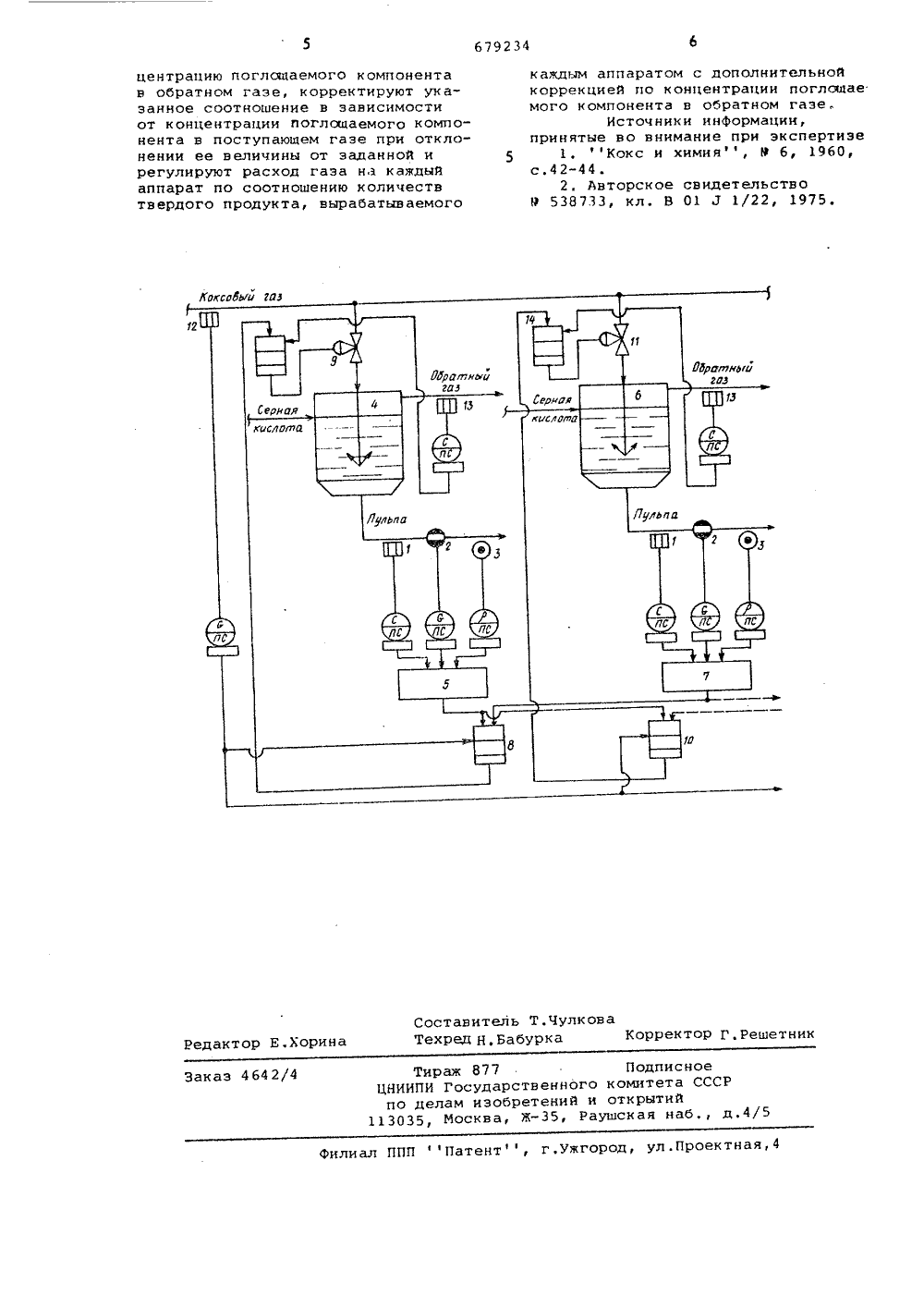

Союз СоветскихСоциалистическихРеспублик ОПИСАН ИЗОБРЕТЕ 679234 К АВТОРСКОМУ СВИДЕ)М. Кл. В 01 д 1/00 В 01 0 9/02 С 05 О 27/О ГосударстеенныА номнте СССР но делам нзобретеннА н открытнА(23) Приоритет Оттубликоеаио 15.08.79. Бюл Дата опубликования описа 66.012,5) Заявитель Днепропетровский институт им. имико-технологическ(54) СПОСОБ УПРАВЛЕН РАБОТАКУ 1 ИХ АБЛОКОМ ПАРАЛЛЕЛЬАРАТОВ ной и рег каждый ап честв тве ваемого к тельной к поглощаем газе. а схемаения блох аппара еже представ способа упельно работ На че реали зац ком пара Изобретение относится к способамуправления блоком параллельно работающих аппаратов, в частности кристаллизаторов, применяемых для производства сульфата аммония, и можетбыть использовано в химической,нефтехимической и коксохимическойпромышленности.Известен способ регулирования1кислотности маточного раствора путемизменения подачи серной кислотыв аппарат в зависимости от величинырН раствора, а количество выводимойиз аппарата пульпы регулируют в зависимости от плотности последней 1Известен также способ управленияблоком параллельно работающих абсорберов путем регулирования расходагаза на каждый аппарат в зависимостиот величины обшей нагрузки на блок 20при одновременном регулировании соотношения расходов материальных потоковна каждый аппарат с коррекцией по концентрации абсорбируемого компонентав поступающем на аппараты газе 12 .Недостатком известного способа,применительно к процессу кристаллизации сульфата аммония является то,что он не учитывает производительности каждого аппарата по готовому 30 твердому продукту (сульфату аммония), что не позволяет обеспечить равномерную производительность кристаллиэаторов, а также не учитывает концентрации поглощаемого компонента в обратном газе, что значительно снижает производительность системы аппаратов и приводит к ухудшению качества очистки газа.С целью устранения укаэанных недостатков дополнительно измеряют соотношение количеств твердого продукта, вырабатываемого каждым аппаратом, концентрацию поглощаемого компонента в обратном газе, корректируют указанное соотношение в зависимости от концентрации поглощаемого компонента в поступающем газе при отклонении ее величины от заданулируют расход газа напарат по соотношению колирдого продукта, вырабатыаждым аппаратом с дополниоррекцией по концентрацииого компонента в обратномАвтоматическое управление блоком параллельно работающих кристал.лиэаторов осуществляется следующим образом.Сигналы датчиков 1-3, пропорциональные кислотности раствора, расходу пульпы и плотности пульпы кристалпизатора 4 поступают в аналоговое вычислительное устройство 5, где реализуется полученное уравнение связи величины количества твердого продукта в пульпе с основными параметрами процесса:3У=К + БК. Хогде У - количество твердого продукта (кристаллов сульфата аммония) в пульпе, кг/ч;К- свободный член полинома;К - коэффициенты при переменньж;Х - кислотность раствора, ед.рН;Х - расход пульпы, м /ч;32.Х - плотность пульпы, кг/м3Выходной сигнал вычислительногоустройства 5 пропорционален количеству твердого продукта (сульфатааммония) в пульпе,Аналогичным образом осуществляется определение твердого продуктав пульпе после кристаллизатора б и ЗОпоследующих параллельно работающихкристаллиэаторов,Сигналы с вычислительных устройств 5,7, пропорциональные количеству твердого продукта в пульпе 35после кристаллиэаторов 4 и б, поступают на регулятор соотношения 8,настроенный на коэФфициент, соответствующий оптимальному значениювыработки твердого продукта крис Оталлизаторами 4 и б, Например, приизменении количества твердого продукта, вырабатываемого кристаллиэатором 4, изменяется сигнал, поступающий с вычислительного устройства 5,на регулятор 8, который производитпрямую компенсацию основного возмущения изменением подачи коксовогогаза в аппарат с помощью клапана 9.Одновременно сигнал с вычислительного устройства 5 вместе с сигналомс вычислительного устройства последнего кристаллиэатора (на схеме непоказаны) поступают на регулирующийблок 10, который также произведеткомпенсацию этого возмущения изменением подачи гаэа на кристаллизаторб клапаном 11. Изменение подачи газана кристаллиэаторы 4 и б будет осуществляться до тех пор, пока производительность аппаратов по твердому6продукту станет одинаковой (задан-.ной) . Аналогично производится компенсация основного возмущения в случаеизменения производительности кристаллизатора б и последнего кристалли - 65 затора. На регулятор соотношения 8 и регулирующий блок 10 и т.д. поступают также сигналы коррекции с гаэоанализатора 12, пропорциональные концентрации поглощаемого компонента (аммиака) в поступающем на аппараты коксовом газе. При изменении концентрации аммиака в поступающем газе регулятор 8 и блох 10 и т.дпроизводят соответствующую коррекцию соотношений производительностей аппаратов по твердому продукту.Пневматический сигнал, пропорциональный содержанию аммиака в обратном газе после кристаллизатора 4, поступает с датчика 13 на блок ограничения 14, который настроен на определенную величину срабатывания. В случае проскока газа с неуловленным аммиаком через кристаллиэатор, когда содержание аммиака в обратном газе достигает критического значения, блок 14 срабатывает и отсекает клапан 9 от выхода регулятора соотношения 8 и оставляет на клапане пневматический сигнал, соответствующий норнормальному режиму работы кристаллиэатора. Аналогично происходит отсечка клапанов 11 и т.д. от выходов соответствующих регулирующих блоков.Таким образом, при изменении производительности какого-либо аппарата по количеству твердого продукта в пульпе соответствующими регуляторами соотношения отрабатываются командные импульсы на изменение управляющих воздействий (расходов газа), которые компенсируют основные возму- щения и производят выравнивание производительности всех параллельно работающих аппаратов с коррекцией по концентрации поглощаемого компонента в поступающем на очистку газе. Контур регулирования содержания аммиака в обратном газе позволяет предотвратить проскоки неочищенного газа и тем самым уменьшить потери аммиака с последним, что значительно повышает качество очистки газа,Формула изобретенияСпособ управления блоком параллельно работающих аппаратов, например кристаллиэаторов, путем регулирования расхода газа на каждый аппарат с коррекцией по концентрации поглощаемого компонента в поступающем на аппараты газе, о т л и ч аю щ и й с я тем, что, с целью обеспечения равномерной производительности аппаратов по твердому продукту и уменьшения потерь поглощаемого компонента с обратным газом, дополнительно измеряют соотношение количеств твердого продукта, вырабатываемого каждым аппаратом, кон679234 Составитель Т.Чулкова Техред Н,Бабурка Корректор Г.Решетник Редактор Е.Хорина Тираж 877 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д,4/5 Заказ 4642/4 филиал ППП Патент, г,ужгород, ул.Проектная,4 центрацию поглощаемого компонентав обратном газе, корректируют укаэанное соотношение в зависимостиот концентрации поглощаемого компонента в поступающем газе при отклонении ее величины от заданной ирегулируют расход газа на каждыйаппарат по соотношению количествтвердого продукта, вырабатываемого каждым аппаратом с дополнительнойкоррекцией но концентрации поглсиааемого компонента в обратном газе.Источники информации,принятые во внимание при экспертизе1, фКокс и химия, 9 б, 1960,с.42-44.2. Авторское свидетельство9 538733, кл. В 01 У 1/22, 1975.
