Устройство формирования плоской вершины магнитного поля синхротрона

Номер патента: 679092

Авторы: Гончаренко, Гусев, Лебедев

ZIP архив

Текст

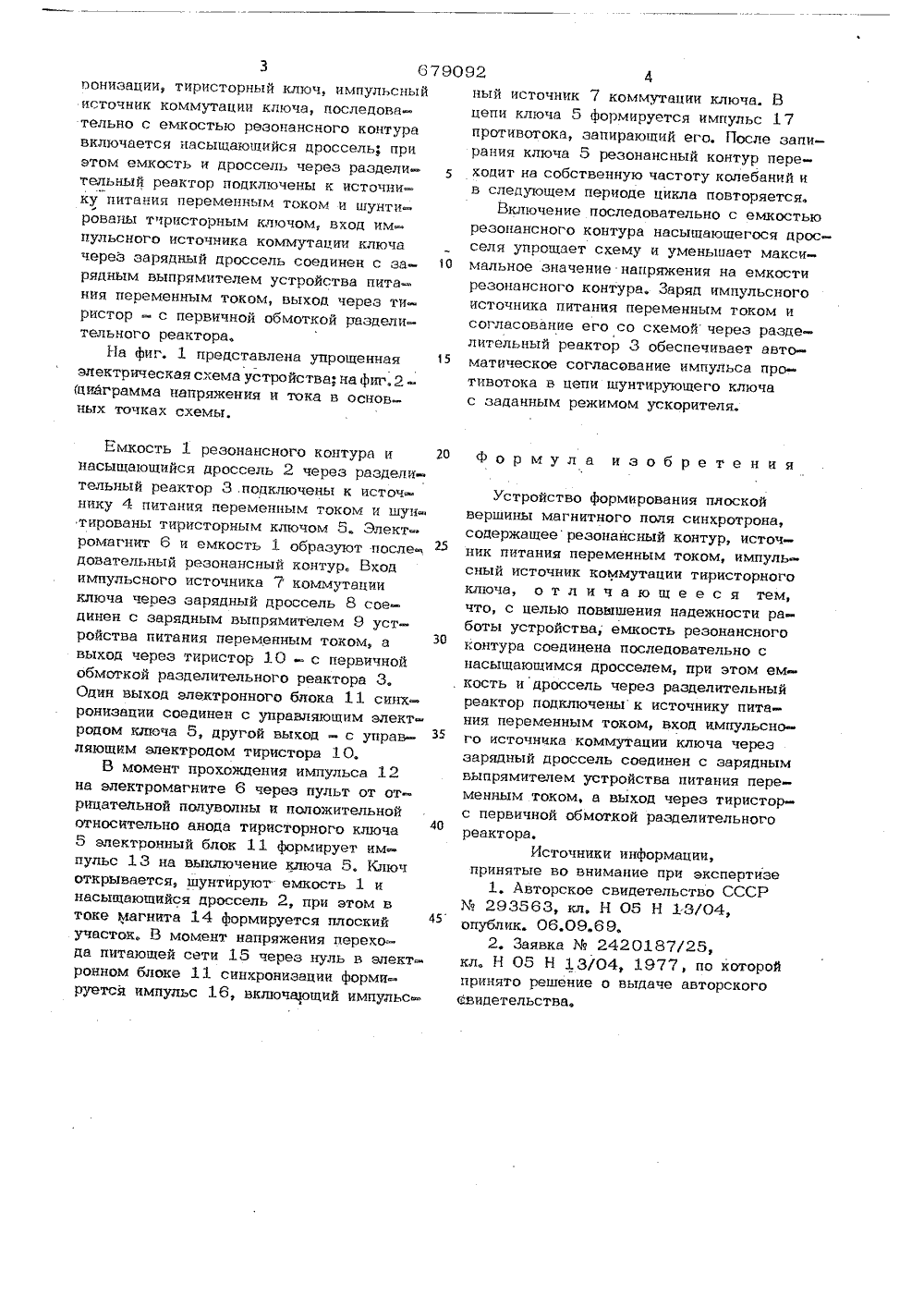

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ии 679092(54) УСТРОЙСТВО ФОРМИРОВАНИЯ ПЛОСКОЙ ВЕРШИНЫ МАГНИТНОГО ПОЛЯ СИНХРОПОНА Изобретение относится к ускорительной технике, а именно к системе питания магнитов синхротронов, обеспечивающих медленный вывод частиц с постоянной энергией за счет формирования в направляющем магнитном поле плоского участка.Известен способ и устройство форми рования плоской вершины магнитного поля синхронизации его работы с питающей сетью, в котором электромагнит в максимуме тока шунтируется тиристорным ключом, а для обе:печения равенства периода работы ускорителя периоду питающей сети изменяют длительность паузы в напряжении на электромагните ускорителя Ц .Известно также устройство, содержащее резонансный контур, источник питания переменным током, импульсный ис точник коммутации тиристорного ключа 21,Это устройство позволяет формировать плоскую вершину в кривой напряженности направляющего магнитного по-ля синхротронд и синхронизировать частоту резонангного контура с частотойпитающей сети за счет изменения длительности плоской вершины нри мак 5симальном уровне высокочастотных пульсаций на плоской вершине,Однако в этом устройстве импульсные трансформаторы должны быть выпол 10нены с изоляцией обмоток нд полное рабочее напряжение. Зарядное устройствоисточника импульсного питания для коммутации тиристорного ключа должно отрабатывать в функции изменения напрят 5жения на резонансном контуре при регулировании энергии ускорения частиц. Кроме того, резонансный контур загружендополнительной реактивной моцностьюиз-еа падения напряжения на индуктивностях импульсных трансформаторов,Цель изобрет,ния - повышение надежности работы устройства.Это достигается тем, что в устрс".,стве, содержащем электронный блок синх3 6790 вонизации, тиристорный ключ, импульсный источник коммутации ключа, последовательно с емкостью резонансного контура включается насыщающийся дроссель; при этом емкость и дроссель через разделительный реактор подключены к источнику питания переменным током и шунтированы тчристорным ключом, вход импульсного источника коммутации ключа через зарядный дроссель соединен с за рядным выпрямителем устройства питания переменным током, выход через тиристор - с первичной обмоткой разделительного реактора,На фиг. 1 представлена упрощенная электрическая схема устройства; на фиг.2- (диаграмма напряжения и тока в основных точках схемы. 92ный источник 7 коммутации ключа. В цепи ключа 5 формируется импульс 17 противотока, запирающий его. После запирания ключа 5 резонансный контур переходит на собственную частоту колебаний и в следующем периоде цикла повторяется,Включение последовательно с емкостью резонансного контура насыщающегося дросселя упрощает схему и уменьшает максимальное значение напряжения на емкости резонансного контура, Заряд импульсного источника питания переменным током и согласование его со схемой через разделительный реактор 3 обеспечивает автоматическое согласование импульса противотока в цепи шунтирующего ключа с заданным режимом ускорителя.Емкость 1 резонансного контура и 20 насыщающийся дроссель 2 через разделительный реактор З,подключены к источнику 4 питания переменным током и шун тированы тиристорным ключом 5. Электромагнит 6 и емкость 1 образуют после довательный резонансный контур, Вход импульсного источника 7 коммутации ключа через зарядный дроссель 8 соединен с зарядным выпрямителем 9 устройства питания переменным током, а выход через тиристор 10 - с первичной обмоткой разделительного реактора 3. Один выход электронного блока 11 синхронизации соединен с управляющим электродом ключа 5, другой выход - с управляющим электродом тиристора 10.В момент прохождения импульса 12 на электромагните 6 через пульт от отрицательной полуволны и положительной относительно анода тиристорного ключа О 5 электронный блок 11 формирует импульс 13 на выключение ключа 5. Ключ открывается, шунтируют емкость 1 и насыщающийся дроссель 2, при этом в токе магнита 14 формируется плоский 45 участок, В момент напряжения перехода питающей сети 15 через нуль в электронном блоке 11 синхронизации формируется импульс 16, включающий импульс формула изобретения Устройство формирования плоскойвершины магнитного поля синхротрона,содержащее резонансный контур, источник питания переменным током, импульсный источник коммутации тиристорногоключа, отличающееся тем,что, с целью поввтшения надежности работы устройства, емкость резонансногоконтура соединена последовательно снасыщающимся дросселем, при этом емкость и ароссель через разделительныйреактор подключены к источнику питания переменным током, вход импульсного источника коммутации ключа череззарядный дроссель соединен с заряднымвыпрямителем устройства питания переменным током, а выход через тиристорс первичной обмоткой разделительногореактора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 293563 ф клэ Н 05 Н 1304,опублик. 06.09.69.2, Заявка % 2420187/25,кл, Н 05 Н 13/04, 1977, по которойпринято решение о выдаче авторскогосвидетельства.Составитель Е, МедведевРедактор Т, Колодцева Техред О. Дегеза Корректор М. Пожо исноеССР аказ 11 4 130

Смотреть

Заявка

2519055, 16.09.1977

ПРЕДПРИЯТИЕ ПЯ А-7904

ГОНЧАРЕНКО В. П, ГУСЕВ О. А, ЛЕБЕДЕВ А. П

МПК / Метки

МПК: H05H 13/04

Метки: вершины, магнитного, плоской, поля, синхротрона, формирования

Опубликовано: 15.03.1980

Код ссылки
