Устройство для измерения параметров цепи управления тиристоров

Номер патента: 673942

Авторы: Бардин, Беспалов, Миков, Цетлин

ZIP архив

Текст

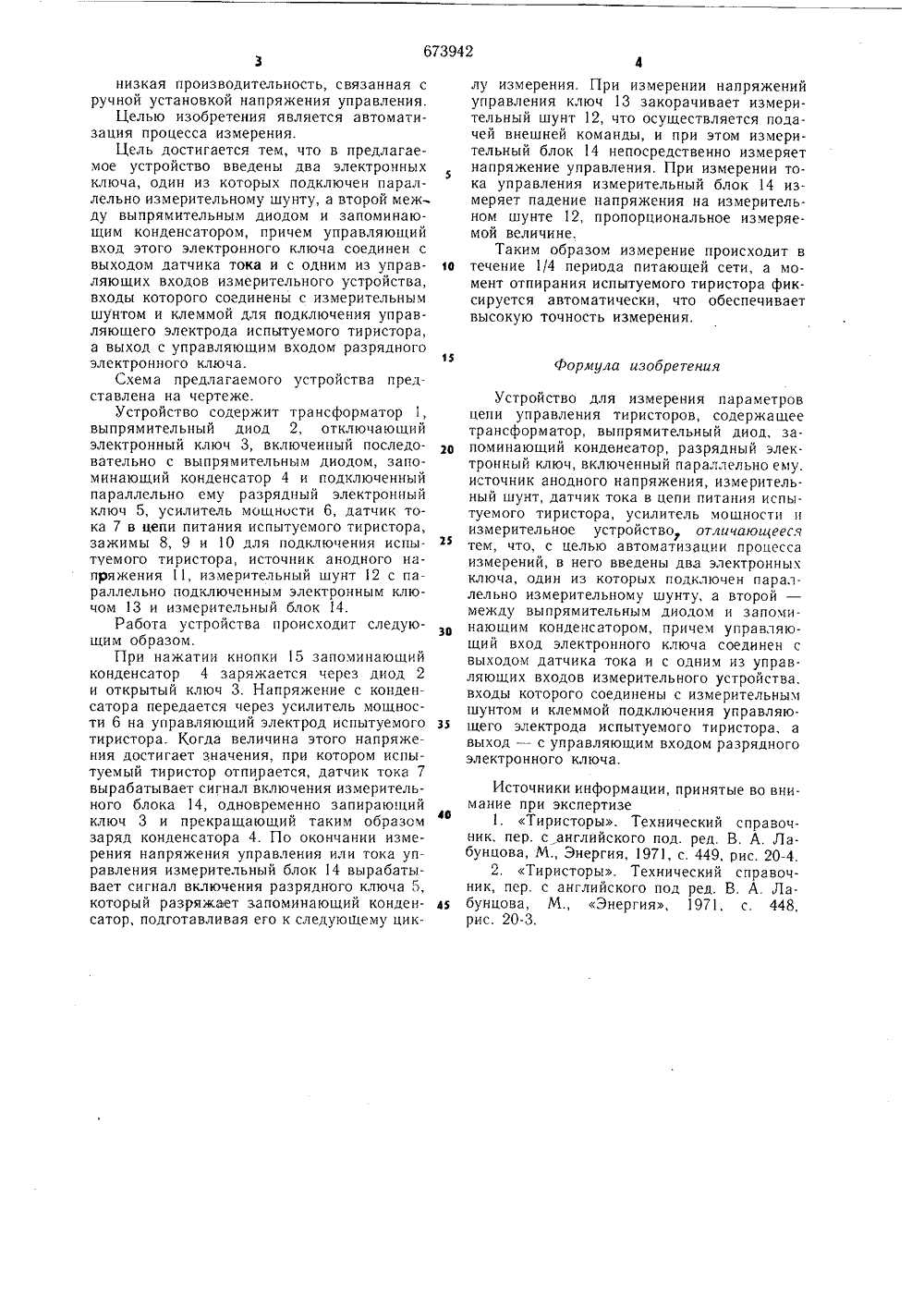

Республик ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ ИТИЗЬСТВ(22) Заявлено 20.02.78 (21) 2582443(18-25с присоединением заявки-31/2 Государственный комете СССР но делам изобретений н открытийюллетень26 блико я описания 25.07.79 ата 72) Авторы изобретени ов и В, П. Цетлин В. М. Бардин, Н. Н. Беспалов,(71 ите ордовский государственный университет им. Н. П. Огарев ОВ ЦЕ ЕРЕНИЯ ПАРА ТИРИСТОРОВ 54) УСТРОЛСТВО ДЛЯ И УПРАВЛЕН2 Изобретение относится к устроиствам для контроля параметров полупроводниковых приборов при их изготовлении и массовом использовании, а также для исследовательских целей, в частности для измерения напряжения управления и тока управления тиристоров.Известны устройства для измерения напряжения управления и тока управления тиристоров на постоянном токе 11, сигнал управления в которых формируется с помощью мостового выпрямителя, питающегося от однофазного трансформатора с ручным регулятором напряжения. Напряжение управления увеличивается вручную до тех пор пока испытуемый тиристор не откроется. Измерение напряжения управления и тока управления проводится непосредственно перед отпиранием тиристора по показаниям измерительных приборов,Недостатком подобных устройств является большая трудоемкость и длительность процесса измерений, а также отличие режима испытаний, проводимых на постоянном токе,от типичного режима работы тиристоров - при импульсном управлении, что снижает точность и достоверность измерений. Известно устроиство для измерения параметров тиристоров при управлении импульсами 21, наиболее близкое по технической сущности к предлагаемому, содержащее трансформатор, выпрямительный диод, запоминающий конденсатор, разрядный электронный ключ, включенный параллельно ему, источник анодного напряжения, измерительный шунт, датчик тока в цепи питания испытуемого тиристора, усилитель мощности и измерительное устройство, а также авто генератор импульсов и регулятор напряжения. В этом устройстве напряжение управления имеет форму прямоугольных импульсов, величину которых на управляющем электроде изменяют вручную с помощью потенциометра. Значения тока управления и напряжения управления, необходимые для отпирания испытуемого тиристора, определяются непосредственно перед отпиранием.Недостатками известного устройства,таким образом, являются:20 низкая точность измерения, связанная сручной установкой напряжения управления, а также с тем, что момент отпирания испытуемого тиристора определяется визуально;низкая производительность, связанная сручной установкой напряжения управления.Целью изобретения является автоматизация процесса измерения.Цель достигается тем, что в предлагаемое устройство введены два электронныхключа, один из которых подключен параллельно измерительному шунту, а второй между выпрямительным диодом и запоминающим конденсатором, причем управляющийвход этого электронного ключа соединен свыходом датчика тока и с одним из управ- оляющих входов измерительного устройства,входы которого соединены с измерительнымшунтом и клеммой для подключения управляющего электрода испытуемого тиристора,а выход с управляющим входом разрядного15электронного ключа.Схема предлагаемого устройства представлена на чертеже.Устройство содержит трансформатор 1,выпрямительный диод 2, отключающийэлектронный ключ 3, включенный последовательно с выпрямительным диодом, запоминающий конденсатор 4 и подключенныйпараллельно ему разрядный электронныйключ 5, усилитель мощности 6, датчик тока 7 в цепи питания испытуемого тиристора,зажимы 8, 9 и 10 для подключения испытуемого тиристора, источник анодного напряжения 11, измерительный шунт 12 с параллельно подключенным электронным ключом 13 и измерительный блок 14.Работа устройства происходит следующим образом,При нажатии кнопки 15 запоминающийконденсатор 4 заряжается через диод 2и открытый ключ 3. Напряжение с конденсатора передается через усилитель мощности 6 на управляющий электрод испытуемого ззтиристора. Когда величина этого напряжения достигает значения, при котором испытуемый тиристор отпирается, датчик тока 7вырабатывает сигнал включения измерительного блока 14, одновременно запирающий40ключ 3 и прекращающий таким образомзаряд конденсатора 4. По окончании измерения напряжения управления или тока управления измерительный блок 14 вырабатывает сигнал включения разрядного ключа 5,который разряжает запоминающий конденсатор, подготавливая его к следующему циклу измерения. При измерении напряжений управления ключ 13 закорачивает измерительный шунт 12, что осуществляется подачей внешней команды, и при этом измерительный блок 14 непосредственно измеряет напряжение управления. При измерении тока управления измерительный блок 14 измеряет падение напряжения на измерительном шунте 12, пропорциональное измеряемой величине.Таким образом измерение происходит в течение 1/4 периода питающей сети, а момент отпирания испытуемого тиристора фиксируется автоматически, что обеспечивает высокую точность измерения,Формула изобретенияУстройство для измерения параметров цепи управления тиристоров, содержащее трансформатор, выпрямительный диод, запоминающий конденсатор, разрядный электронный ключ, включенный параллельно ему, источник анодного напряжения, измерительный шунт, датчик тока в цепи питания испытуемого тиристора, усилитель мощности и измерительное устройство отличающееся тем, что, с целью автоматизации процесса измерений, в него введены два электронных ключа, один из которых подключен параллельно измерительному шунту, а второй - между выпрямительным диодом и запоминающим конденсатором, причем управляющий вход электронного ключа соединен с выходом датчика тока и с одним из управляющих входов измерительного устройства, входы которого соединены с измерительным шунтом и клеммой подключения управляющего электрода испытуемого тиристора, а выход - с управляющим входом разрядного электронного ключа,Источники информации, принятые во внимание при экспертизе1. Тиристоры. Технический справочник. пер. с английского под, ред. В. А. Лабунцова, М., Энергия, 1971, с. 449, рис. 20-4,2, Тиристоры. Технический справочник, пер, с английского под ред. В. А. Лабунцова, М., Энергия, 1971, с. 448, рис. 20-3.673942 Составитель И. МузановТехред О. Луговая Корректор Г, Наз Тираж 1089 Подписное Редактор И, Шубина Заказ 4065/41 ЦНИИПИ Гопо делам 113035, Москва лиал ППП Па ета СССРрытийнаб., д. 4/5Проектная,дарственного коми изобретений и от Ж - 35, Раушскаянт, г. Ужгород, у

Смотреть

Заявка

2582443, 20.02.1978

МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. Н. П. ОГАРЕВА

БАРДИН ВАДИМ МИХАЙЛОВИЧ, БЕСПАЛОВ НИКОЛАЙ НИКОЛАЕВИЧ, МИКОВ АЛЕКСАНДР ГРИГОРЬЕВИЧ, ЦЕТЛИН ВЛАДИМИР ПАВЛОВИЧ

МПК / Метки

МПК: G01R 31/26

Метки: параметров, тиристоров, цепи

Опубликовано: 15.07.1979
