Трансформатор

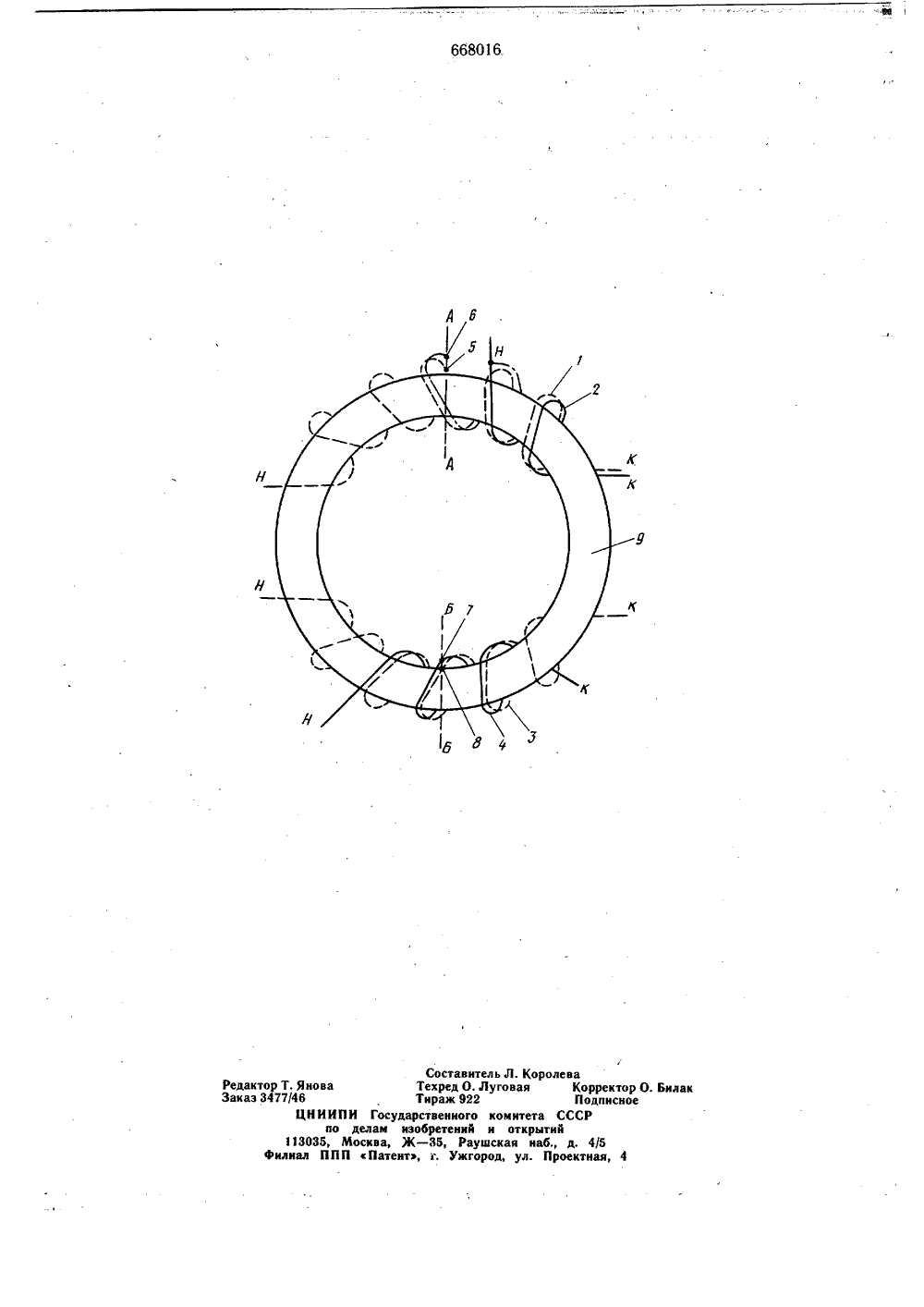

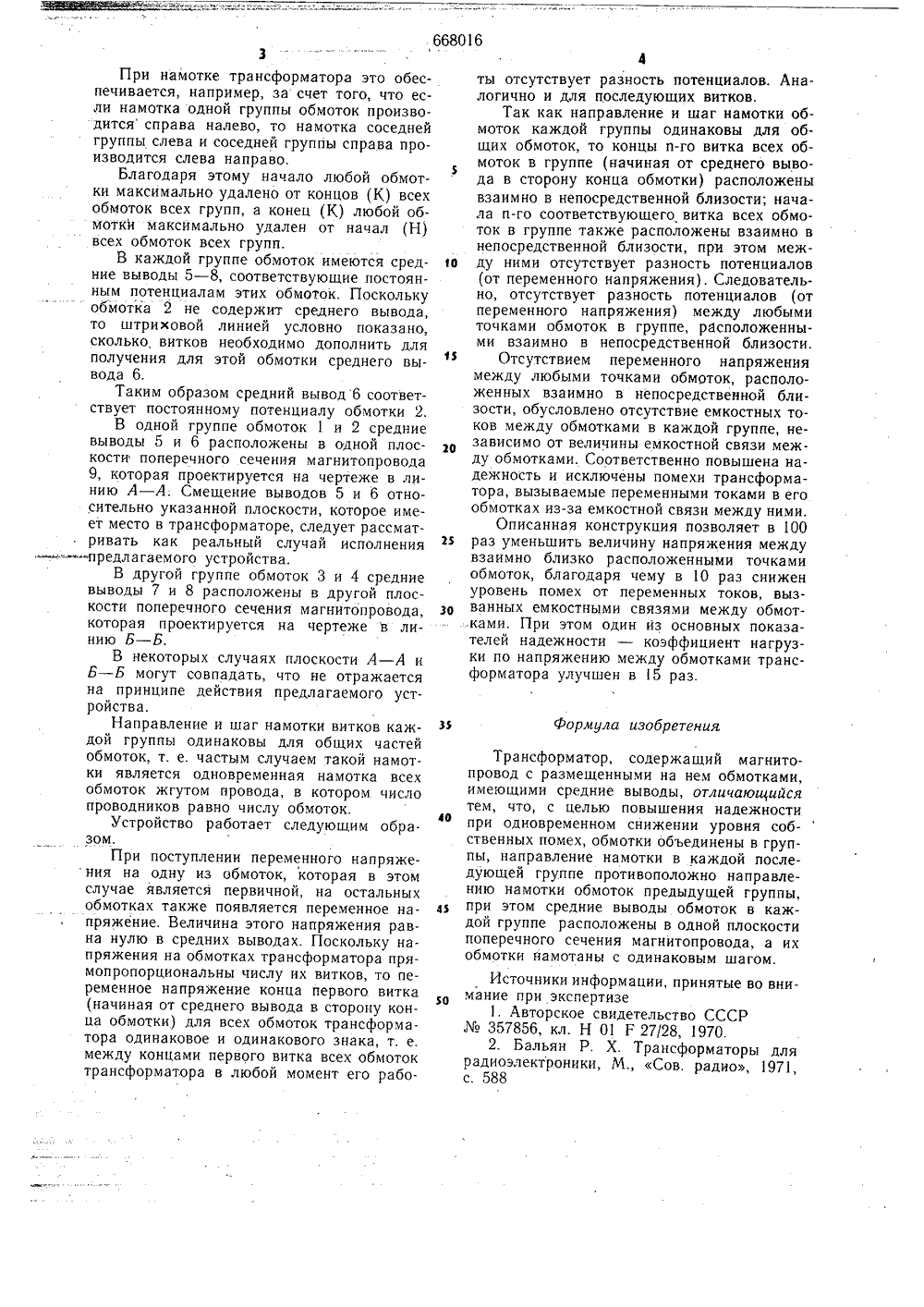

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реслублик(23) Приоритет -Гюсударствевиый кеиетет СССР аа делам кэееретеей и еткритий(71) Заявите 4) ТРАНСФОРМАТОР 1Изобретение относится к области электрон радиотехники, в частности к трансформаторостроению, и может быть использовано в качестве преобразователя напряжения во вторичных источниках электропитания радиоэлектронной аппаратуры.Известен трансформатор, содержавший магнитопровод и обмотки, причем магнитопровод охватывает обмотки, экранируя устройство 11Недостатком этого устройства является наличие пульсирующих токов в его обмотках, вызванные емкостными связями между ними,Известен также трансформатор, содержащий магнитопровод с размещенными на нем обмотками, имеющими средние выводы 2.Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.Недостатком такого устройства является высокий уровень собственных помех и относительно низкая надежность. Это усложняет использование трансформатора в инверторах, работающих на повышенной частоте20 кГц) при повышенном напряжении питания300 В).Целью изобретения является повышениенадежности при одновременном снижении уровня собственных помех.5 Указанная цель достигается тем, что втрансформаторе, содержащем магнитопровод с размещенными на нем обмотками, имеющими средние выводы, последние объединены в группы, направление намотки каждой последующей группы обмоток противоположно направлению намотки обмоток предыдущей группы, при этом средние выводы обмоток в каждой группе расположены в одной плоскости поперечного сечения магнитопровода, а их обмотки намотаны с оди иаковым шагом.На чертеже приведена схема предлагаемого трансформатора с двумя группами обмоток.Обмотки трансформатора объединены в2 О две группы. Одна группа содержит обмотки 1 и 2, а другая - обмотки 3 и 4.В каждой группе обмотки обращены своими началами к началам (Н) обмоток соответствующей соседней группы.668016 Формула изобретения зПри намотке трансформатора это обеспечивается, например, за счет того, что если намотка одной группы обмоток производится справа налево, то намотка соседнейгруппы слева и соседней группы справа производится слева направо.Благодаря этому начало любой обмотки максимально удалено от концов (К) всехобмоток всех групп, а конец (К) любой обмотки максймально удален от начал (Н)всех обмоток всех групп.В каждой группе обмоток имеются средние выводы 5 - 8, соответствующие постоянным потенциалам этих обмоток. Посколькуобмотка 2 не содержит среднего вывода,то штриховой линией условно показано,сколько, витков необходимо дополнить дляполучения для этой обмотки среднего вывода 6.Таким образом средний вывод 6 соответствует постоянному погенциалу обмотки 2.В одной группе обмоток 1 и 2 средниевыводы 5 и 6 расположены в одной плос- фкости поперечного сечения магнитопровода9, которая проектируется на чертеже в линию А - А. Смещение выводов 5 и 6 относительно указанной плоскости, которое имеет место в трансформаторе, следует рассматривать как реальный случай исполнения- - .:предлагаемого устройства,В другой группе обмоток 3 и 4 средниевыводы 7 и 8 расположены в другой плоскости поперечного сечения магнитопровода, зокоторая проектируется на чертеже в линию Б - Б.В некоторых случаях плоскости А - А иБ - Б могут совпадать, что не отражаетсяна принципе действия предлагаемого устройства.Направление и шаг намотки витков каждой группы одинаковы для общих частейобмоток, т. е. частым случаем такой намотки является одновременная намотка всехобмоток жгутом провода, в котором числопроводников равно числу обмоток,н4 ОУстроиство работает следующим образом.При поступлении переменного напряже ния на одну из обмоток, которая в этомслучае является первичной, на остальныхобмотках также появляется переменное на зпряжение. Величина этого напряжения равна нулю в средних выводах, Поскольку напряжения на обмотках трансформатора прямопропорциональны числу их витков, то переменное напряжение конца первого. витка(начиная от среднего вывода в сторону коноца обмотки) для всех обмоток трансформатора одинаковое и одинакового знака, т. е.между концами первого витка всех обмотоктрансформатора в любой момент его рабо 4ты отсутствует разность потенциалов. Аналогично и для последующих витков.Так как направление и шаг намотки обмоток каждой группы одинаковы для общих обмоток, то концы п-го витка всех обмоток в группе (начиная от среднего вывода в сторону конца обмотки) расположены взаимно в непосредственной близости; начала и-го соответствующего витка всех обмоток в группе также расположены взаимно в непосредственной близости, при этом между ними отсутствует разность потенциалов (от переменного напряжения). Следовательно, отсутствует разность потенциалов (от переменного напряжения) между любыми точками обмоток в группе, расположенными взаимно в непосредственной близости.Отсутствием переменного напряжения между любыми точками обмоток, расположенных взаимно в непосредственной близости, обусловлено отсутствие емкостных токов между обмотками в каждой группе, независимо от величины емкостной связи между обмотками. Соответственно повышена надежность и исключены помехи трансформатора, вызываемые переменными токами в его обмотках из-за емкостной связи между ними.Описанная конструкция позволяет в 100 раз уменьшить величину напряжения между взаимно близко расположенными точками обмоток, благодаря чему в 10 раз снижен уровень помех от переменных токов, вызванных емкостными связями между обмотками, При этом один из основных показателей надежности - коэффициент нагрузки по напряжению между обмотками трансформатора улучшен в 15 раз. Трансформатор, содержащий магнитопровод с размещенными на нем обмотками, имеющими средние выводы, отличающийся тем, что, с целью повышения надежности при одновременном снижении уровня собственных помех, обмотки объединены в группы, направление намотки в каждой последующей группе противоположно направлению намотки обмоток предыдущей группы, при этом средние выводы обмоток в каждой группе расположены в одной плоскости поперечного сечения магнитопровода, а их обмотки намотаны с одинаковым шагом.Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство СССР357856, кл, Н 01 Г 27/28, 1970.2. Бальян Р. Х. Трансформаторы для радиоэлектроники, М., Сов. радио, 1971, с. 588
