Формирователь прямоугольных импульсов

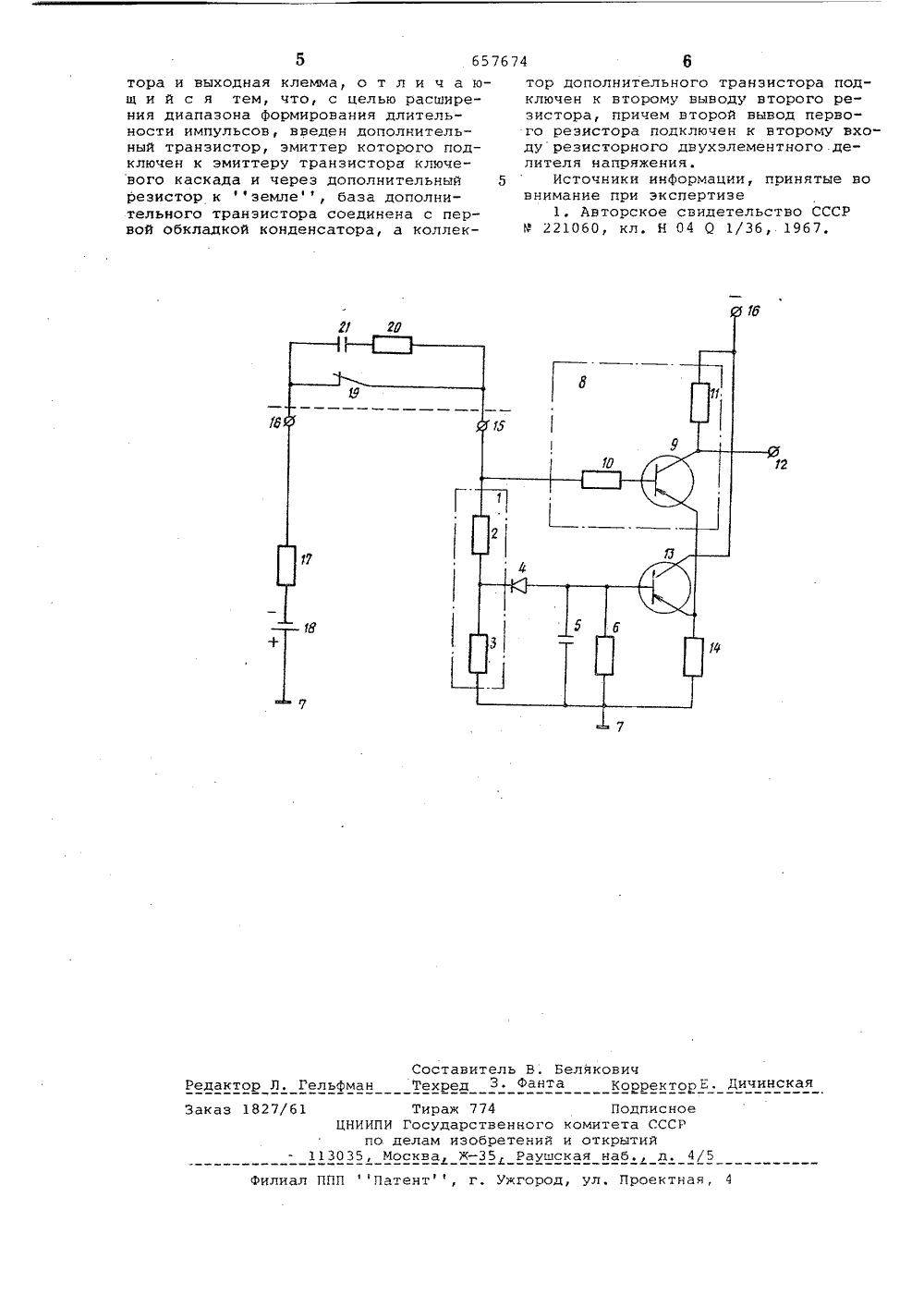

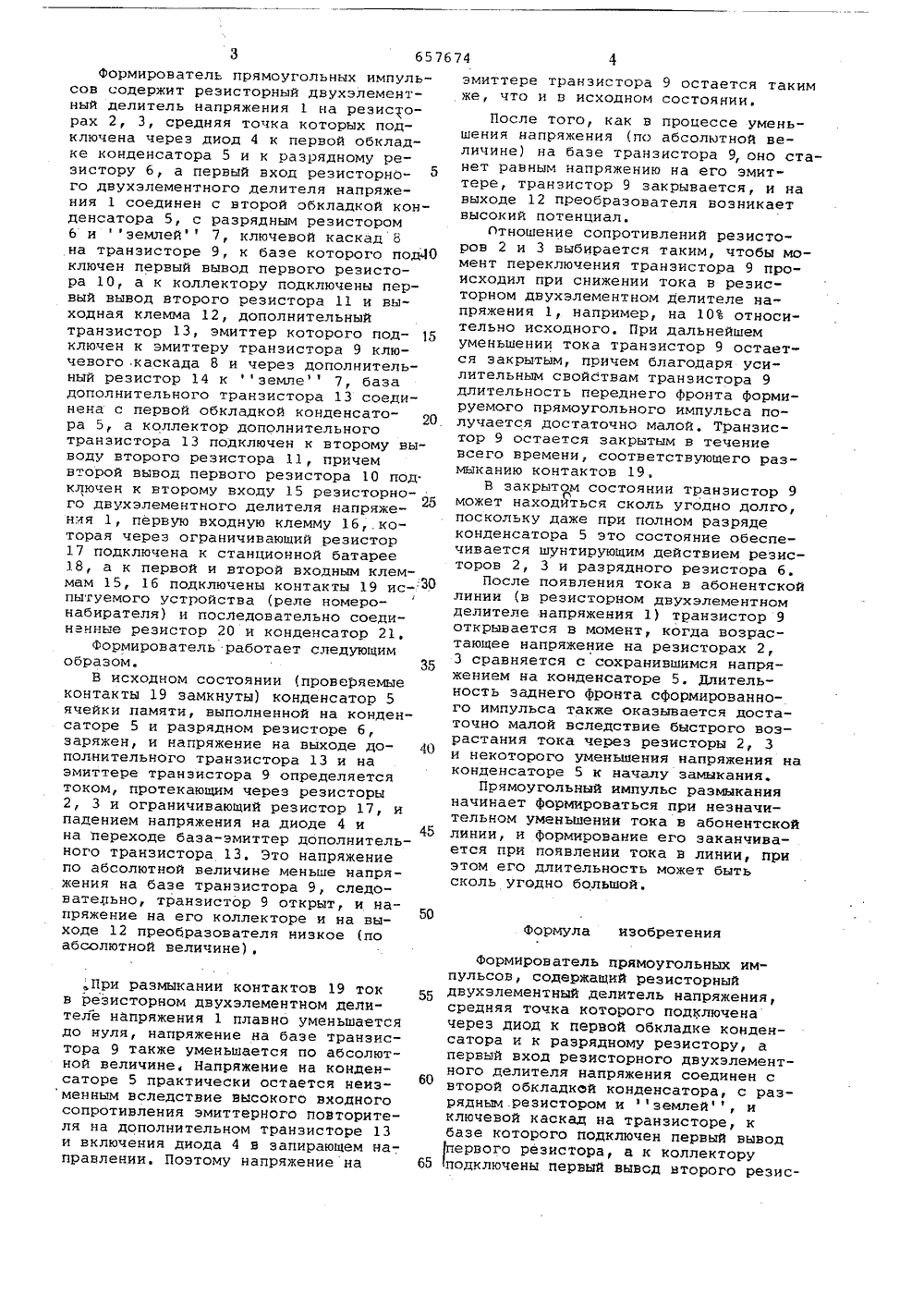

Сеюз Севетсиик Сециапистичесиик Респубпии(22) Заявлено 170276(21) 2327037/18-09С ПРИСОЕДИНЕНИЕМ ЗаЯВКИ йе(3) В. Ил.Н 04 0 1/36 Государственный комитет СССР по дедам нзобретеннй н откоытнйЦентральное конструкторское бюроМинистерства связи СССР (Одесский Филиал)(54) ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬННХ ИМПУЛЬСОВИзобретение относится к радиотехнике и может использоваться в релейных АТС при измерении длительностиразмыканий и замыканий контактов номеронабирателей.Известен формирователь прямоугольных импульсов, содержащий резисторный двухэлементный делитель напряжения, средняя точка которого подключена через диод к первой обкладкеконденсатора и к разрядному резистору, а первый вход реэисторного двухэлементного делителя напряжения соединен с второй обкладкой конденсатора, с разрядным резистором и землей, и ключевой каскад на транзисторе, к базе которого подключен первый вывод .первого резистора, а кколлектору подключены первый выводвторого резистора и выходная клемма 1),Однако известный формировательне может быть использован для преобразования импульсов неограниченнойдлительности,Цель изобретения - расширение диапазона Формирования длительности импульсов,Для этого в Формирователь прямоугольных импульсов, содержащий реэисторный двухэлементный делитель напряжения, средняя точка которого подключена через диод к первой обкладкеконденсатора и к разрядному резистору, а первый вход реэисторного двухэлементного делителя напряжения соединен с второй обкладкой конденсатора, с разрядным резистором и землей, и ключевой каскад на транзисторе, к базе которого подключен первый вывод первого резистора, а кколлектору подключены первый выводвторого резистора и выходная клемма,введен дополнительный транзистор,эмиттер которого подключен к эмиттеру транзистора ключевого каскадаи через дополнительный резистор кземле, база дополнительного транзистора соединена с первой обкладкойконденсатора, а коллектор дополнительного транзистора подключен к второму выводу второго резистора, причем второй вывод первого резистораподключен к второму входу реэисторного двухзлементного делителянапряженияНа чертеже представлена структурная электрическая схема Формирователя прямоугольных импульсов.При размыкании контактов 19 ток в резисторном двухэлементном дели" теле напряжения 1 плавно уменьшается до нуля, напряжение на базе транзистора 9 также уменьшается по абсолютной величине, Напряжение на конденсаторе 5 практически остается неизменным вследствие высокого входного сопротивления эмиттерного повторителя на дополнительном транзисторе 13 и включения диода 4 в запирающем направлении. Поэтому напряжение на 55 бО 65 Формирователь прямоугольных импульсов содержит реэисторный двухэлементный делитель напряжения 1 на резисторах 2, 3, средняя точка которых подключена через диод 4 к первой обкладке конденсатора 5 и к разрядному резистору б, а первый вход резисторного двухэлементного делителя напряжения 1 соединен с второй обкладкой конденсатора 5, с разрядным резистором Ь и землей 7, ключевой каскад 8 на транзисторе 9, к базе которого под 40 ключен первый вывод первого резистора 10, а к коллектору подключены первый вывод второго резистора 11 и выходная клемма 12, дополнительный транзистор 13, эмиттер которого под ключен к эмиттеру транзистора 9 ключевого каскада 8 и через дополнительный резистор 14 к земле 7, база дополнительного транзистора 13 соединена с первой обкладкой конденсатора 5, а коллектор дополнительного транзистора 13 подключен к второму выводу второго резистора 11, причем второй вывод первого резистора 10 под. ключен к второму входу 15 резисторного двухэлементного делителя напряженя 1, первую входную клемМу 1 б,.которая через ограничивающий резистор 17 подключена к станционной батарее 18, а к первой и второй входным клеммам 15, 16 подключены контакты 19 ис-Э 0 пытуемого устройства (реле номеронабирателя) и посЛедовательно соединенные резистор 20 и конденсатор 21.Формирователь работает следующим образом, 35В исходном состоянии (проверяемые контакты 19 замкнуты) конденсатор 5 ячейки памяти, выполненной на конденсаторе 5 и разрядном резисторе б, заряжен, и напряжение на выходе до полнительного транзистора 13 и на эмиттере транзистора 9 определяется током, протекающим через резисторы 2, 3 и ограничивающий резистор 17, и падением напряжения на диоде 4 и на переходе база-эмиттер дополнительного транзистора 13. Это напряжение по абсолютной величине меньше напряжения на базе транзистора 9, следовате(ьно, тРанзистоР 9 откРыт, и напряжение на его коллекторе и на выходе 12 преобразователя низкое (по абсолютной величине). эмиттере транзистора 9 остается такимже, что и в исходном состоянии.После того, как в процессе уменьшения напряжения (по абсолютной величине) на базе транзистора 9, оно станет равным напряжению на его эмиттере, транзистор 9 закрывается, и на выходе 12 преобразователя возникает высокий потенциал.отношение сопротивлений резисторов 2 и 3 выбирается таким, чтобы момент переключения транзистора 9 происходил при снижении тока в резисторном двухэлементном делителе напряжения 1, например, на 10 относительно исходного. При дальнейшем уменьшении тока транзистор 9 остается закрытым, причем благодаря усилительным свойствам транзистора 9 длительность переднего фронта формируемого прямоугольного импульса получается достаточно малой, Транзистор 9 остается закрытым в течение всего времени, соответствующего размыканию контактов 19.В закрытом состоянии транзистор 9 может находйться сколь угодно долго, поскольку даже при полном разряде конденсатора 5 это состояние обеспечивается шунтирующим действием резисторов 2, 3 и разрядного резистора б.После появления тока в абонентской линии (в резисторном двухэлементном делителе напряжения 1) транзистор 9 открывается в момент, когда возрастающее напряжение на резисторах 2, 3 сравняется с сохранившимся напряжением на конденсаторе 5. Длительность заднего фронта сформированного импульса также оказывается достаточно малой вследствие быстрого возрастания тока через резисторы 2, 3 и некоторого уменьшения напряжения на конденсаторе 5 к началу замыкания,Прямоугольный импульс размыкания начинает Формироваться при незначительном уменьшении тока в абонентской линии, и Формирование его заканчивается при появлении тока в линии, при этом его длительность может быть сколь угодно большой.Формула изобретенияФормирователь прямоугольных импульсов, содержащий резисторный двухэлементный делитель напряжения, средняя точка которого подключена через диод к первой обкладке конденсатора и к разрядному резистору, а первый вход резисторного двухэлементного делителя напряжения соединен с второй обкладкой конденсатора, с разрядным резистором и землей, и ключевой каскад на транзисторе, к базекоторого подключен первый выводервого резистора, а к коллектору подключены первый вывод второго резис657674 7 Составитель В. Беляковичактор Л. Гельфман Техред 3. Фанта КооректорБ. Дичинская 74 По твенного комитет бретений и откры 35 Раушская наб аз 1827/61 Тираж ЦНИИПИ Госуда по делам и 13035, Москваисно СССР д, 4/ Филиал ППП Патент, г. Ужгород, ул. Проектная,тора и выходная клемма, о т л и ч а ющ и й с я тем, что, с целью расширения диапазона формирования длительности импульсов, введен дополнительный транзистор, эмиттер которого подключен к эмиттеру транзистора ключевого каскада и через дополнительный 5резистор к земле, база дополнительного транзистора соединена с первой обкладкой конденсатора, а коллектор дополнительного транзистора подключен к второму выводу второго резистора, причем второй вывод первого резистора подключен к второму входурезисторного двухэлементного.делителя напряжения.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 221060, кл, Н 04 0 1/36, 1967.
