Нагружатель к установкам для испытания на усталость при изгибе

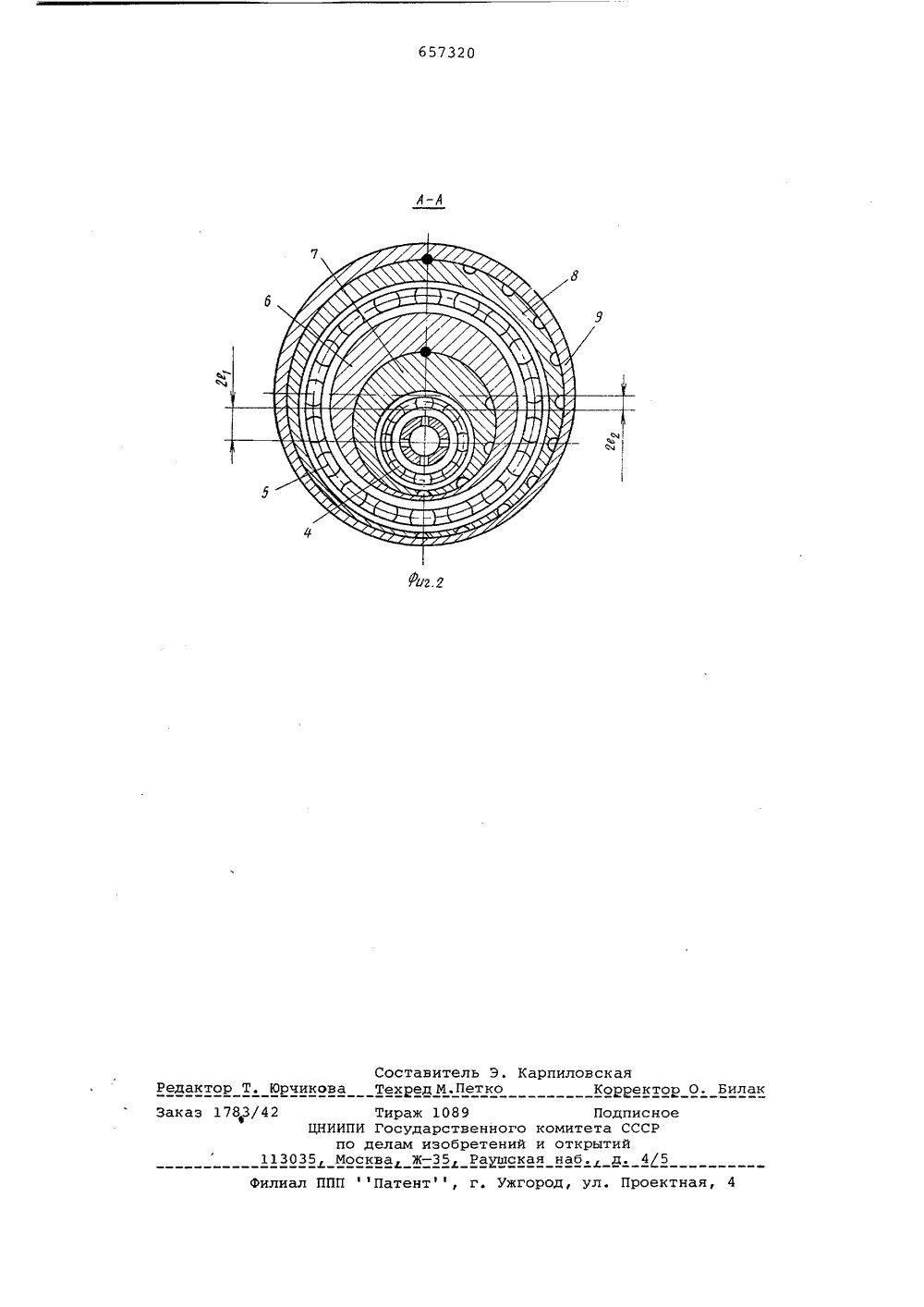

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М, Кд.а 01 и 3/ 22) ЗаЯвлено 100876 (21) 2396520/25 и М с присоединением рствеииыи комитетСССРам изобретенийоткрытий 23) итет о дел и(53) 20,322, (088,8) убяиковано 1504.79.Бю тень МНЯ 1504. ата опубликования оп 72) Автор изобретен А,И. Журав нстит роблем надежности и долг АН Белорусской ССР итель чности маш(54) НАГРУЖАТЕЛЬ К УСТАНОВКАМ ДЛЯ ИСПЫТАНИНА УСТАЛОСТЬ ПРИ ИЗГИБЕ иг, 1 схематичнока для испытанияибе, продольныйпоказан разрез А изображенана усталостьазреэ; наА на фиг, 1. устанопри изфиг. новк изг свя м и спыт кого ько вляется полунагружения. игается за счет снабжен охваый механизм риковым мехатом, отличным вого механизу механизмами30 изобретения личных видов ная цель дос нагружатель эксцентриков льным эксцен эксцентрисит триситета пе мещенным межд ом качения. целью чение ра Указа того чт тывающим дополнит низмом с от эксце ма, и ра подшипниИзобретение относится к об ииспытательной техники.Известен нагружатель к уста амдля испытания на усталость при ибе, выполненный в виде грузов,эанных с инерционным вибраторонадеваемых на узел крепления и уемого образца 1). С помощью танагружателя возможен изгиб тол водной плоскости,10Наиболее близким к предлагаемомуявляется нагружатель к установкамдля испытания на усталость при изгибе, выполненный в виде эксцентрикового механизма, надеваемого на подшипниковый узел крепления испытуемого образца 21, Недостатком этогонагружателя является сложность получения различных видов нагружения.20 Установка содержит неподвижнуюопору 1 для закрепления одного концаиспытуемого образца или соединения 2,другой конец которого через трубопровод 3 закреплен в подшипнике 4нагружающего механизма. Нагружательсостоит из двух эксцентриковых механизмов, разделенных между собойподшипником 5 качения, Эксцентриковый механизм, охватываемый подшипником качения, состоит из корпуса би втулки 7. Эксцентриситеты 6( корпуса б и втулки 7 одинаковой величины,Эксцентриковый механизм, охватывающийподшипник качения, состоит из корпуса8 и втулки 9. Эксцентриситеты Ы корпуса 8 и втулки 9 также одинаковойвеличины при этом В 4 ,От источникадавления 10 (аккумулятора давления,насоса и т.д,) к соединению 2 подводится внутреннее давление жидкости,величина которого контролируется манометром 11,Установкзом. а работает следующим обра"Для нагружения испытуемого образца или соединения 2 изгибающим моментом в одной плоскости ось вращения подшипника 4 смещается с помощью эксцентрикового механизма, охватываемого подшипником 5, путем поворота корпуса 6 относительно втулки 7 на 5 максимальное значение, равное 2 Я,относительно оси вращения нагружающего механизма. Затем путем перемещения опоры 1 ось вращения испытуемого соединения устанавливается на одной оси 10 с осью вращения подшипника 4.С помощью эксцентрикового механизма, охватывающего подшипник 5, путем поворота корпуса 8 относительно втулки 9 ось подшипника 5 смещается относительно оси вращения нагружающего механизма,при этом дополнительно смещается и ось вращения подшипника 4. При вращении нагружателя центр вращения подшипника 5 совершает круговое вращение, эксцентриковый механизм, охватываемый подшипником 5 - колебательное, центр вращения подшипника 4 - возвратно-поступательное, соединение 2 при этом испытывает синусоидальные циклические напряжения25 изгиба в одной плоскости.Для нагружения испытуемого соединения круговым изгибом подшипники 4 и 5 и испытуемое соединение располагаются по одной оси с осью нагру- ЗО жающего механизма. Затем путем поворота корпуса 8 относительно втулки 9 эксцентрикового механизма, охватывающего подшипник 5, оси вращения подшипников 4 и 5 смещаются относи тельно оси вращения нагружающего механизма. При вращении нагружателя центр вращения подшипника 4 совершает круговое вращение, а соединение 2 при этом испытывает синусоидальные 40 циклические напряжения кругового изгиба.Для нагружения в соединении максимальным изгибающим моментом части опасного периметра ось вращения подшипника 4 смещается с помощью эксцентрикового механизма, охватываемого подшипником 5, путем поворота корпуса 6 относительно втулки 7 на расстоянии У26 относительно оси вращения нагружающего механизма. Затем путем перемещения опоры 1 испытуемое соединение 2 устанавливается по одной оси с осью подшипника 4. С помощью эксцентрикового механизма, охватывающего подшипник 5, путем поворота корпуса 8 относительно втулки 9 ось подшипника 5 смещается на расстояние У)У относительно оси вращения нагружающего механизма, при этом дополнительно смещается и ось вращения подшипника 4.Величина действующего в соединении изгибающего момента регистрируется с помощью датчиков (например, тензорезистров), установленных на опоре 1,Формула изобретенияНагружатель к установкам для испытания на усталость при изгибе, выполненный в виде эксцентриковогомеханизма, надеваемого на подшипниковый узел крепления испытуемогообразца, о т л и ч а ю щ и й с я тем,что, с целью получения различных видов нагружения, нагружатель снабженохватывающим эксцентриковый механизмдополнительным эксцентриковым механизмом с эксцентриситетом, отличнымот эксцентриситета первого механизма,и размещенным между указанными механизмами подшипником качения.Источники информации, принятые вовнимание при экспертизе1 Серенсен С,В. и др. Динамикамашин для испытаний на усталость,Машиностроение, М 1967, с. 41,2. Серенсен С,В. и др. Машины дляиспытаний на усталость, М Машгиз,1957, с, 309-314,Составитель Э. КарпиловскаяТехред М.Петко Корректор О. БилакЗаказ 1783/42 Тираж 1089 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035 Москва, Ж - 35 д Рашская наб. д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
