Устройство для отсчета определенного количества препаратов в форме драже и т. п.
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 65441
Автор: Молотов-Таращанский
Текст

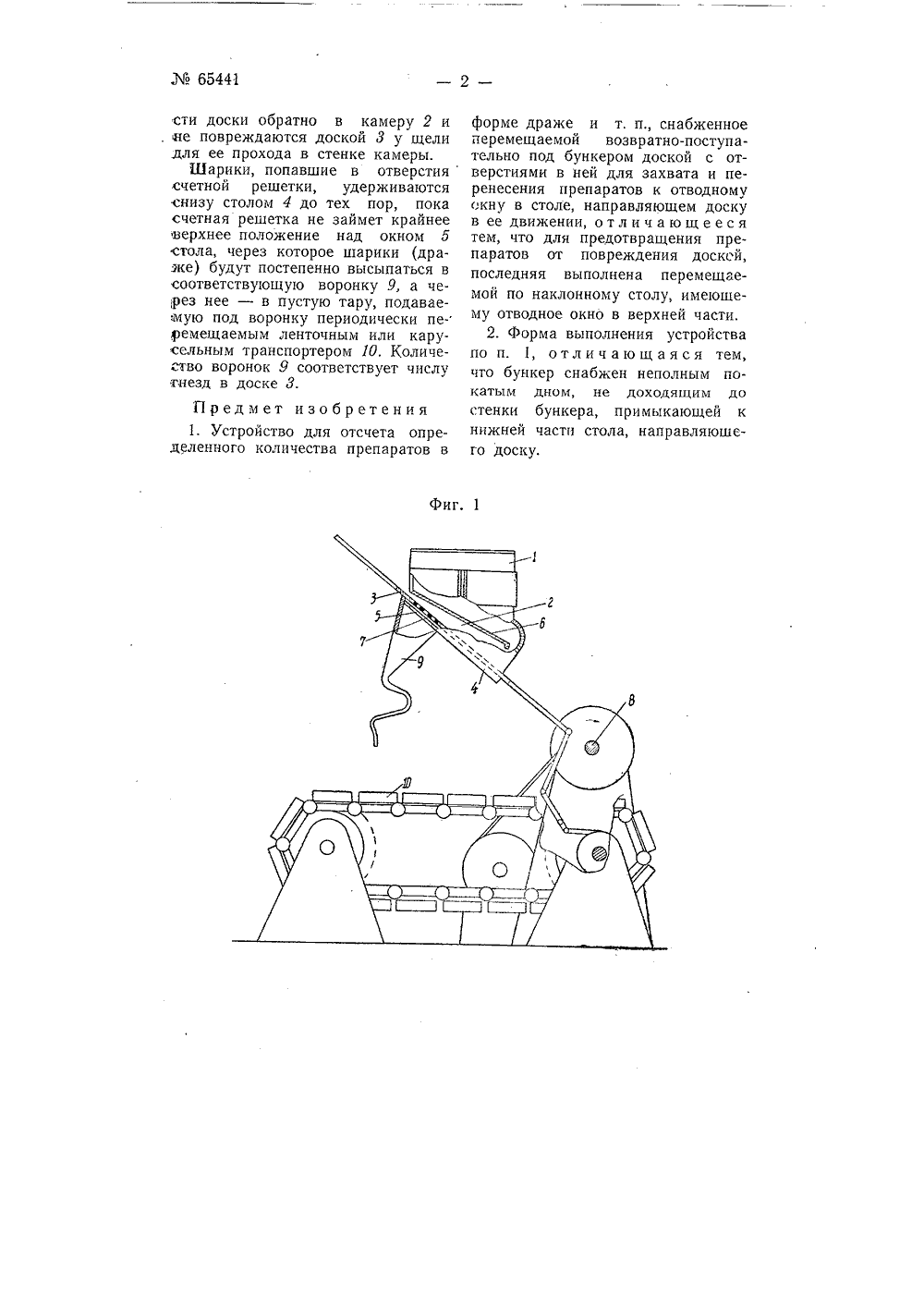

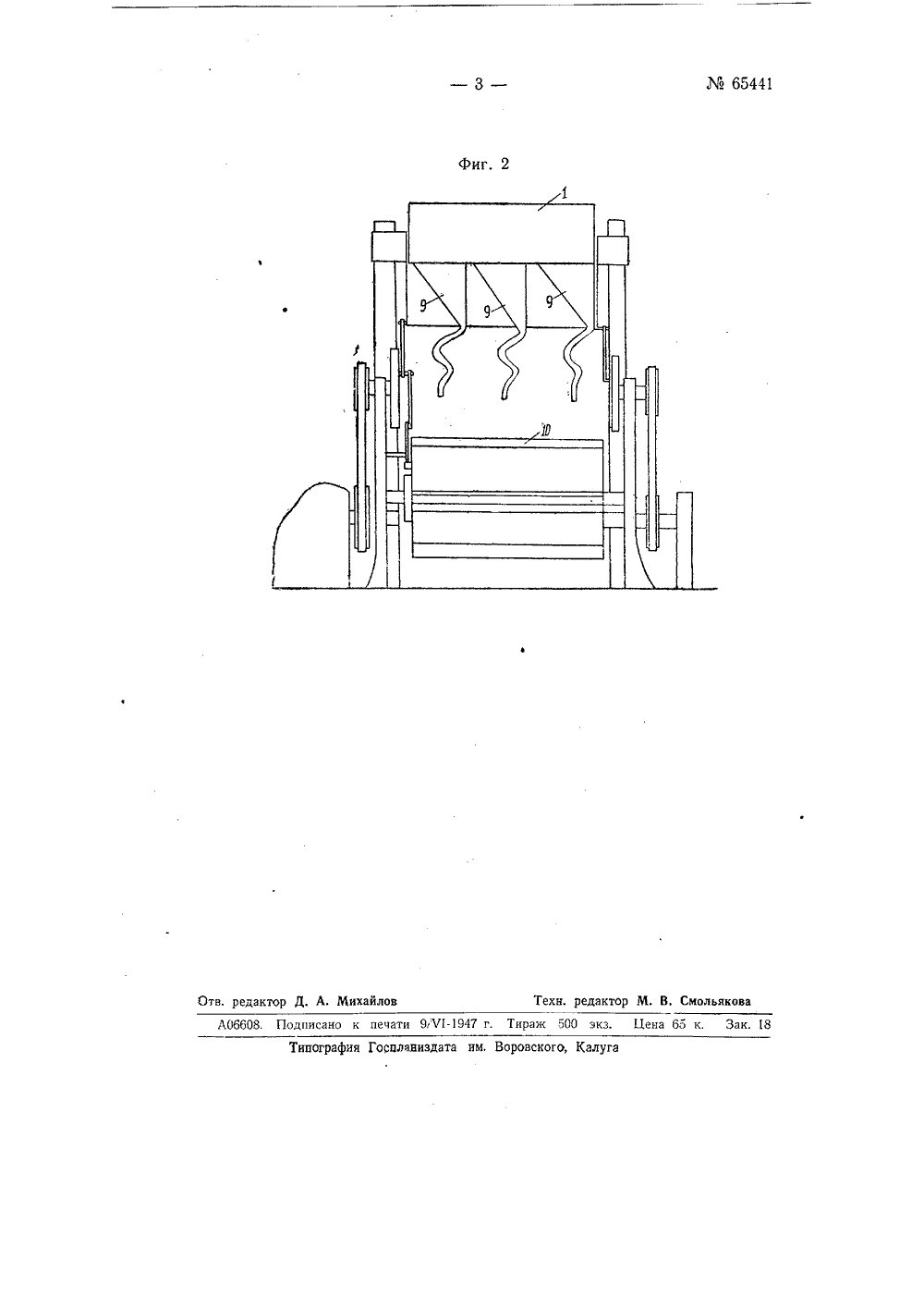

Класс ЗОВ боа СССР65441 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗарегистрировано в Бюро изобретений Госплана СССР Е, Я. Молотов-Таращанский УСТРОЙСТВО ДЛЯ ОТСЧЕТА ОПРЕДЕЛЕННОГО КОЛИЧЕСТВА ПРЕПАРАТОВ В ФОРМЕ ДРАЖЕ И Т. П.Уже известны устройства для от.счета определенного количествапрепаратов в форме драже и т. п.,снабженные перемещаемой возвратно-поступательно под бункеромдоской с отверстиями в ней для захвата и перенесения препаратов котводному окну в столе, направляющему доску в ее движении. Подобные устройства повреждают,однако, часть препаратов, защемляя и раздробляя их доской.Предлагаемое устройство устраняет этот недостаток и имеет туособенность, что для предотвращения препаратов от повреждениядоской, последняя выполнена перемещаемой по наклонному столу,имеющему отводное окно в верхнеичасти.На чертеже фиг. 1 изображаетвид сбоку примерной формы устройства, а фиг. 2 - вид спереди устройства по фиг. 1.Устройство заключает в себебункер 1 с покатым дном б, не доходящим до противоположной стенки бункера, примыкающей к нижней части наклонного стола 4, направляющего доску о,Под бункером 1 помещена распределительная камера 2, снабженная двумя щелями для прохода доски 3, движущейся возвратно-поступательно, В верхней части стола 4 имеется отводное окно б для отсчитанных препаратов в форме драже и т. п.Доска 8 представляет собой длинную шлифованную плиту с толщиной, равной диаметру шарика (драже). В средней части доска имеет одно или несколько гнезд для вкладывания в них сменных счетных решеток 7 с отверстиями. Доска 3 приводится в движение от вала 8 при помощи кривошипно- шатунного механизма. Каждая из счетных решеток 7 представляет собой пластинку по размеру гнезда в доске 8 и имеет ряд круглых отверстий. Отверстий имеется столько, сколько надо отсчитать шариков, Толщина пластинок равна диаметру шариков (драже), а диаметр отверстий на 1 - 2 мм превышает диаметр шариков. Когда доска 8 занимает крайнее нижнее положение, счетные решетки подходят под шарики 1 драже), которые заполняют все отверстия, При движении распределительной доски вверх, шарики, не попавшие в отверстия, свободно скатываются по поверхно65441 Фиг, 1 сти доски обратно в камеру 2 и не повреждаются доской 3 у щели для ее прохода в стенке камеры.Шарики, попавшие в отверстия,счетной решетки, удерживаются снизу столом 4 до тех пор, пока счетная решетка не займет крайнее верхнее положение над окном б тола, через которое шарики (дразке) будут постепенно высыпаться в соответствующую воронку 9, а че;рез нее - в пустую тару, подавае:мую под воронку периодически пе- еемещаемым ленточным или карусельным транспортером 10. Количество воронок 9 соответствует числу гнезд в доске 3. Предмет изобретения 1. Устройство для отсчета определенного количества препаратов в форме драже и т п снабженное перемещаемой возвратно-поступательно под бункером доской с отверстиями в ней для захвата и перенесения препаратов к отводному окну в столе, направляющем доску в ее движении, отличающееся тем, что для предотвращения препаратов от повреждения досксй, последняя выполнена перемещаемой по наклонному столу, имевшему отводное окно в верхней части.2. Форма выполнения устройства по п. 1, отличающаяся тем, что бункер снабжен неполным покатым дном, не доходящим до стенки бункера, примыкающей к нижней части стола, направляюшего доску.
СмотретьЗаявка
4160, 29.01.1945
Молотов-Таращанский Е. Я
МПК / Метки
МПК: G06M 7/02
Метки: драже, количества, определенного, отсчета, препаратов, форме
Опубликовано: 01.01.1945
Код ссылки
<a href="https://patents.su/3-65441-ustrojjstvo-dlya-otscheta-opredelennogo-kolichestva-preparatov-v-forme-drazhe-i-t-p.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для отсчета определенного количества препаратов в форме драже и т. п.</a>
