Электрододержатель

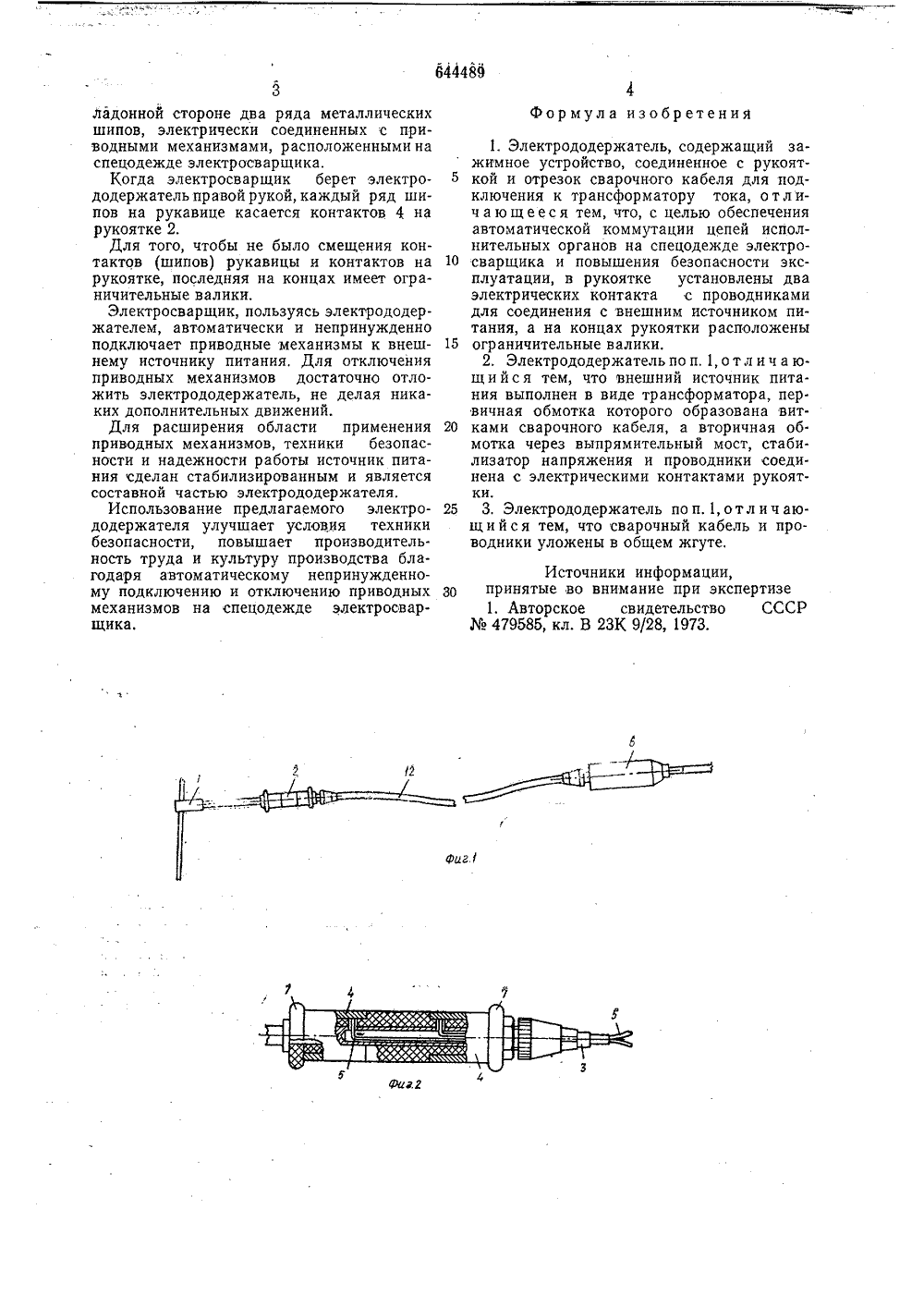

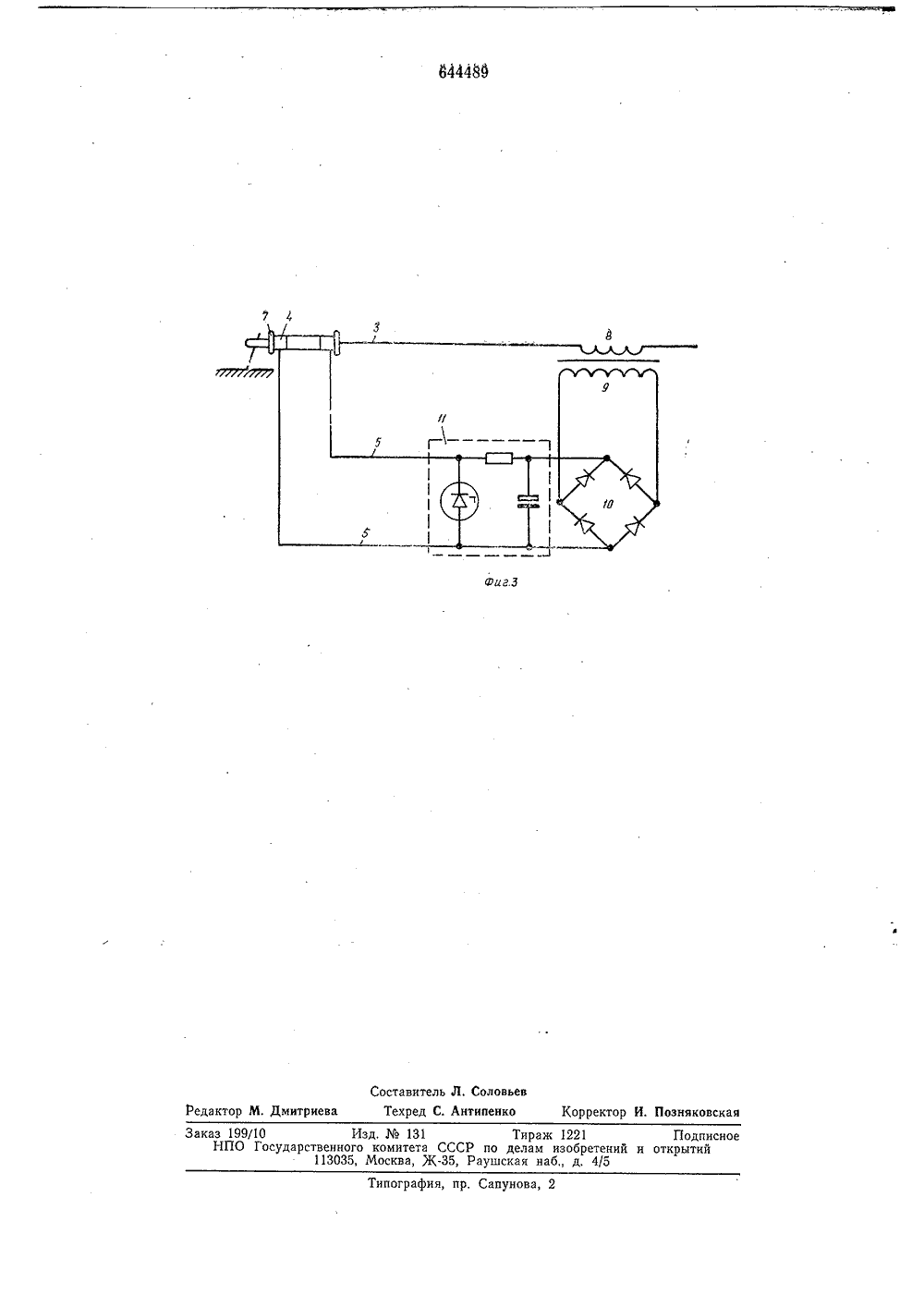

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 ц 644489 Союз Советских Социалистических Республик) М. КлА 61 Х 1/04 В 23 К 9/28 22) Заявлено 04,05,75 (21) 2130755/28-1 с присоединением заявкиФЪсударствеииый комите СССР по делам изобретений и открытии(45) Дата опубликования описания 30.01,79 3) УДК 621,791:039(54) ЭЛЕКТРОДО ТЕЛЬ 1Изобретение относится к средствам индивидуальной защиты и предназначено для производства электросварочных работ.Известен электрододержатель, который содержит зажимное устройство, соединенное с рукояткой, и отрезок сварочного кабеля для подключения к трансформатору тока 11,Однако это устройство не обеспечивает автоматической коммутации цепей исполнительных органов на спецодежде электросварщика, снижая безопасность эксплуатации, что ограничивает область применения электрододержателя.Целью изобретения является обеспечение автоматической коммутации цепей ис-, полнительных органов на спецодежде электросварщика и повышение безопасности эксплуатации.Поставленная цель достигается тем, что в рукоятке установлены два электрических контакта с проводниками для соединения с внешним источником питания, а на концах рукоятки расположены ограничительные валики.При этом внешний источник питания выполнен в виде трансформатора, первичная обмотка которого образована витками сварочного кабеля, а вторичная обмотка через выпрямительный мост, стабилизатор напряжения и проводники связана с электрическими контактами рукоятки.Кроме того, сварочный кабель и проводники уложены в общем жгуте.5 На фиг. 1 изображен предлагаемый электрододержатель,общий вид; на фиг. 2 показана рукоятка, разрез; на фиг. 3 - принципиальная схема соединения рукоятки систочником питания,10 Электрододержатель содержит зажимноеустройство 1, соединенное с рукояткой 2,и отрезок сварочного кабеля 3 для подключения к трансформатору тока. В рукоятке 2 установлены два электрических кон 15 такта 4 с проводниками 5 для соединения свнешним источником 6 питания, а на концах рукоятки 2 расположены ограничительные валики 7, Внешний источник питаниявыполнен в виде трансформатора, первич 20 ная обмотка 8 которого образована витками сварочного кабеля 3, а вторичная обмотка 9 через выпрямительный мост 10,стабилизатор 11 напряжения и проводники5 связана с электрическими контактами 425 рукоятки 2. Причем сварочный кабель 3 ипроводники 5 уложены в общем жгуте 12.Электрододержатель используется следующим образом.Электросварщик надевает рукавицы, од 30 на из которых (обычно правая) имеет на644489 г,1 ладонкой стороне два ряда металлических шипов, электрически соединенных с приводными механизмами, расположенными на спецодежде электросварщика.Когда электросварщик берет электрододержатель правой рукой, каждый ряд шипов на рукавице касается контактов 4 на рукоятке 2.Для того, чтобы не было смещения контактов (шипов) рукавицы и контактов на рукоятке, последняя на концах имеет ограничительные валики.Электросварщик, пользуясь электрододержателем, автоматически и непринужденно подключает приводные механизмы к внешнему источнику питания. Для отключения приводных механизмов достаточно отложить электрододержатель, не делая никаких дополнительных движений.Для расширения области применения приводных механизмов, техники безопасности и надежности работы источник питания сделан стабилизированным и является составной частью электрододержателя.Использование предлагаемого электрододержателя улучшает условия техники безопасности, повышает производительность труда и культуру производства благодаря автоматическому непринужденному подключению и отключению приводных механизмов на спецодежде электросвар. щика. Формула изобретений 1. Электрододержатель, содержащий зажимное устройство, соединенное с рукоят кой и отрезок сварочного кабеля для подключения к трансформатору тока, о т л ич а ю щ е е с я тем, что, с целью обеспечения автоматической коммутации цепей исполнительных органов на спецодежде электро сварщика и повышения безопасности эксплуатации, в рукоятке установлены два электрических контакта с проводниками для соединения с внешним источником питания, а на концах рукоятки расположены 15 ограничительные валики.2, Электрододержатель по п, 1, о т л и ч а ющ и й с я тем, что внешний источник питания выполнен в виде трансформатора, пер.вичная обмотка которого образована вит ками сварочного кабеля, а вторичная об.мотка через выпрямительный мост, стабилизатор напряжения и проводники соединена с электрическими контактами рукоятки.25 3. Электрододержатель по п. 1, о т л и ч ающи й с я тем, что сварочный кабель и проводники уложены в общем жгуте. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР479585, кл, В 23 К 9/28, 1973.Составитель Л. СоловьевРедактор М, Дмитриева Техред С. Антипенко Корректор И, ПозняковскаяЗаказ 199/10 Изд.131 Тираж 1221 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5 Типография, пр, Сапунова, 2
