Устройство для обеспечения параллельной работы синхронных генераторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

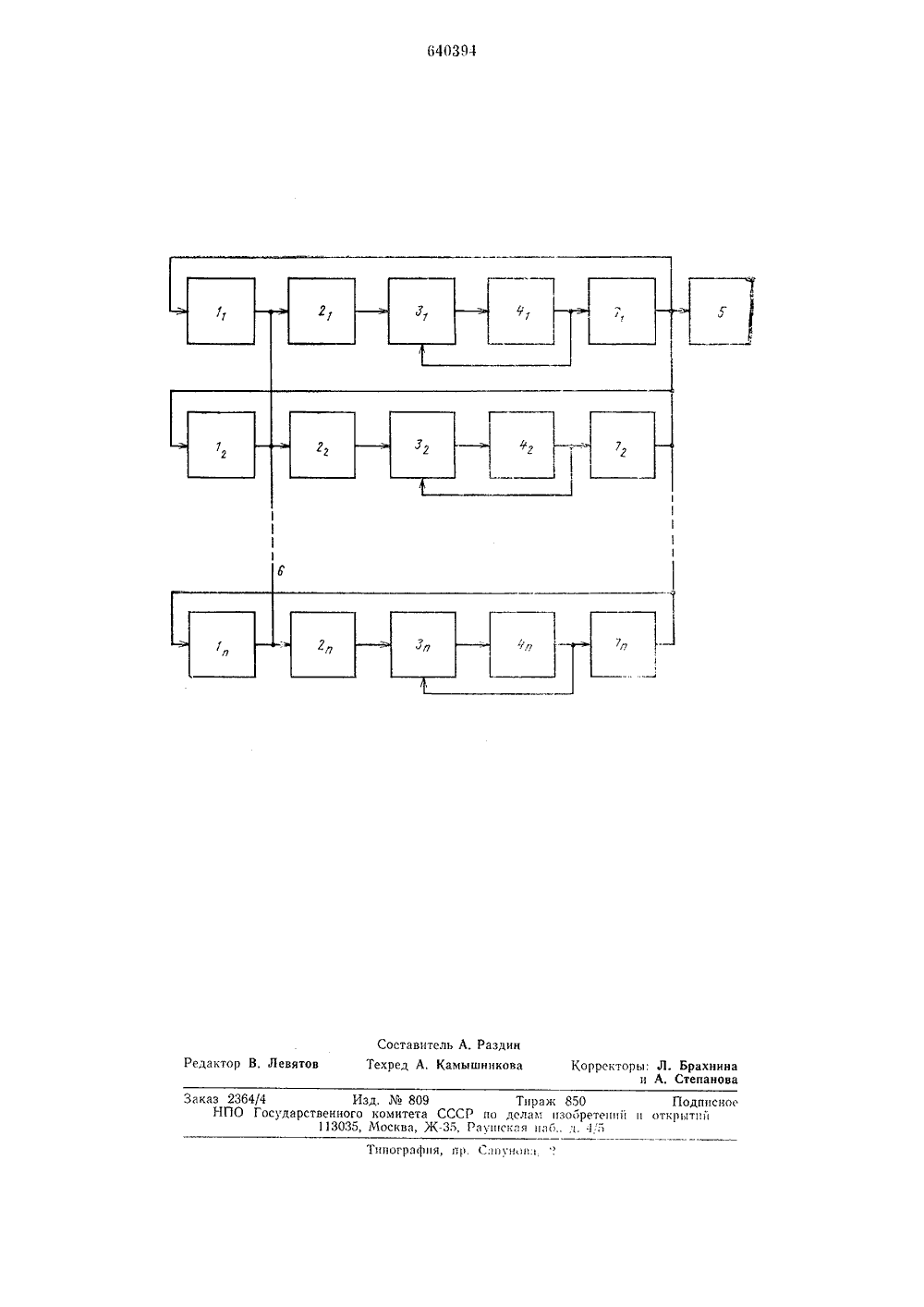

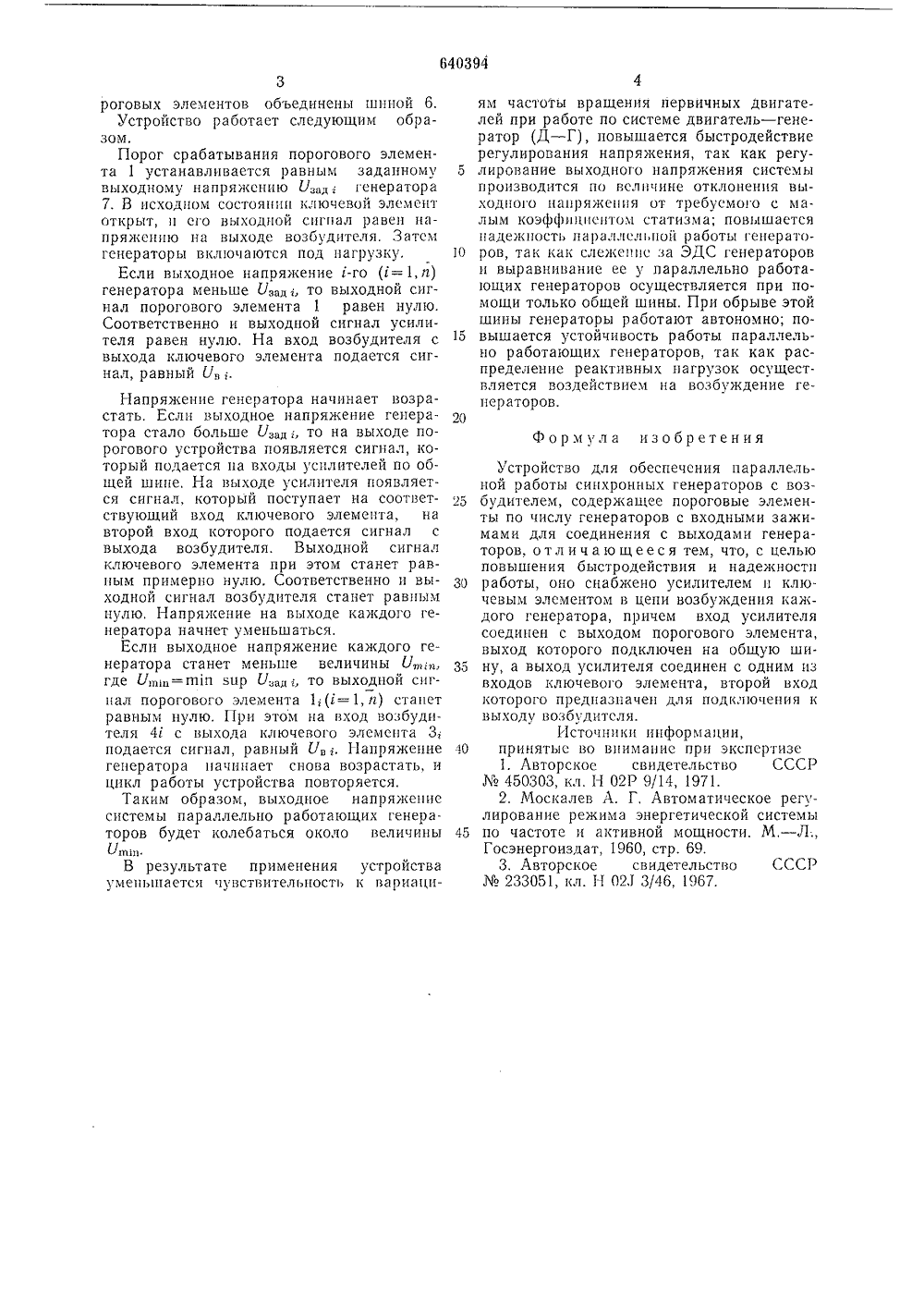

111164 О 3 94 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз йеетских Социалистических Реслублии(22) Заявлено 07.06.77 (21) 2492934/24-07с присоединением заявки Ме(45) Дата опубликования описания 30.12.7 Государственнын комитет о делам изобретений, М. Солон иценко,1) Заявител енинградскии институт водного транспорт) УСТРОЙСТВО ДЛЯ ОБЕСПЕЧЕНИЯ ПАРАЛЛЕЛЪН РАБОТЫ СИНХРОННЫХ ГЕНЕРАТОРОВИзобретение относится к системам автоматического регулирования напряжения параллельно работающих синхронных генераторов.Известно устройство для автоматического регулирования напряжения генераторов 1, содержащее, кроме индивидуальных регуляторов напряжения, еще и центральный регулятор для группового управления возбуждением генераторов.Недостатками устройства являются низкая падсжиость из-за вгедения дополнительного центрального регулятораапряжения и необходимость периодической подналадки уставок индивидуальных регуляторов напряжения,Известно устройство для обеспечения параллельной работы генераторов с использованием ведущего (базового) генератора 21.Недостатками устройства являются заведомо большая мощность ведущего генератора по сравнению с ведомым, выпадение из синхронизма ведомого генератора при нарушении связи с ведущим генератором и невозможность быстрого перехода на автономную работу генераторов.Известно устройство для регулирования напряжения параллельно работающих генераторов, содержащее пороговые нзмерительные элементы по числу генераторов свходными зажимами для соединения с выходамп генераторов 3).Недостатками устройства являются не 5 достаточное быстродействие устройства инизкая надежность,С целью повышения быстродействия инадежности устройство для обеспеченияпараллельной работы синхронных генсра 0 торов с возбудителем, содержащее пороговые элементы по числу генераторов с входными зажимами для соединения с выходами генераторов, снабжено усилителем иключевым элементом в цепи возбуждения5 каждого генератора, причем вход усилителя соединен с выходом порогового элемента, выход которого подключен на общуюшину, а выход усилителя соединен с однимиз входов ключевого элемента, второй входкоторого предназначен для подключения квыходу возбудителя.На чертеже представлена блок-схемаустройства для обеспечения параллельнойработы синхронных генераторов.5 Устройство содержит пороговые элементы 1, усилители 2, ключевыс элементы 3,возбудители 4, нагрузку 5 и общую н.ину6, прп этом элементы 1, 2, 3 сосдинеиы последовательно, выход ключевого элемента3роговых элементов объединены шиной 6.Устройство работает следующим образом.Порог срабатывания порогового элемента 1 устанавливается равным заданному выходному напряжсг 11 О Узад 1 генератора 7. В исходном состоянии ключевой элемент открыт, и его выходной сигнал равен напряжегппо па выходе возбудителя, 3 атем генераторы включаются под нагрузку.Если выходное напряжение -го (1=1,и) генератора меньше У 11 то выходной сигнал порогового элемента 1 равен нулю. Соответственно и выходной сигнал усилителя равен нулю. На вход возбудителя с выхода ключевого элемента подается сигнал, равный У,;.Напряжение генератора начинает возрастать. Если выходное напряжение генератора стало больше Угад, то на выходе порогового устройства появляется сигнал, который подается па входы усилителей по общей шипе, На выходе усилителя появляется сигнал, который поступает на соответствующий вход ключевого элемента, на второй вход которого подается сигнал с выхода возбудителя, Выходной сигнал ключевого элемента при этом станет равным примерно нулю. Соответственно и выходной сигнал возбудителя станет равным нулю, Напряжение на выходе каждого генератора начнет уменьшаться.Если выходное напряжение каждого генератора станет меньше величины У где Ушш = п 11 п ьпр Узад ь то Выходной Сигнал порогового элемента 1,(1=1, г) станет равным нулю. При этом на вход возбудителя 4 с выхода ключевого элемента 3, подается сигнал, равный У,;. Напряжение генератора начинает снова возрастать, и цикл работы устройства повторяется.Таким образом, выходное напряжение системы параллельно работающих генераторов будет колебаться около величины КппВ результате применения устройства уменьшается чувствительность к вариациям частоты вращения первичных двигателей при работе по системе двигатель - генератор (Д - Г), повышается быстродействие регулирования напряжения, так как регу лирование выходного напряжения системыпроизводится по величине отклонения выходного напряжения от требуемого с малым коэффициентом статизма; повышается надежность параллельной работы генерато ров, так как слежение за ЭДС генераторови выравнивание ее у параллельно работающих генераторов осуществляется при помощи только общей шины, При обрыве этой шины генераторы работают автономно; по вышается устойчивость работы параллельно работающих генераторов, так как распределение реактивных нагрузок осуществляется воздействием на возбуждение генераторов.20Формула изобретенияУстройство для обеспечения параллельной работы синхронных генераторов с воз 25 будителем, содержащее пороговые элементы по числу генераторов с входными зажимами для соединения с выходами генераторов, отличающееся тем, что, с цельюповышения быстродействия и надежности30 работы, оно снабжено усилителем и ключевым элементом в цепи возбуждения каждого генератора, причем вход усилителясоединен с выходом порогового элемента,выход которого подключен на общую ши 35 ну, а выход усилителя соединен с одним извходов ключевого элемента, второй входкоторого предназначен для подключения квыходу возбудителя.Источники информации,40 принятыс во внимание при экспертизе1. Авторское свидетельство СССРКо 450303, кл. Н 02 Р 9/14, 1971.2. Москалев Л. Г. Автоматическое регулирование режима энергетической системы45 по частоте и активной мощности. М, - ЛГосэнергоиздат, 1960, стр. 69.3. Лвторское свидетельство СССРМо 233051, кл. 1-1 021 3/46, 1967.6403 сц Левя едакт Изд.809 Тираж 850 Подписноерствениого комитета СССР по делам изооретеии 11 и открытий 113035, Москва, Ж, Раушския 1 и 1 й л. 4,5 1 огрзфия, пр, Сииуиоии,каз 2364/4 НПО Гос Составитель А. РаздинТехред А. Камышников Корректоры: Л. Брахннн и А. Степанов
СмотретьЗаявка
2492934, 07.06.1977
ЛЕНИНГРАДСКИЙ ИНСТИТУТ ВОДНОГО ТРАНСПОРТА
ГРИЦЕНКО ПЕТР ИОНОВИЧ, ГУЗАНОВ АНАТОЛИЙ НИКОЛАЕВИЧ, КРАСНОВ ИВАН АФАНАСЬЕВИЧ, СОЛОВЬЕВ ВЯЧЕСЛАВ МИХАЙЛОВИЧ
МПК / Метки
МПК: H02J 3/46
Метки: генераторов, обеспечения, параллельной, работы, синхронных
Опубликовано: 30.12.1978
