Стенд для моделирования оснований зданий и сооружений

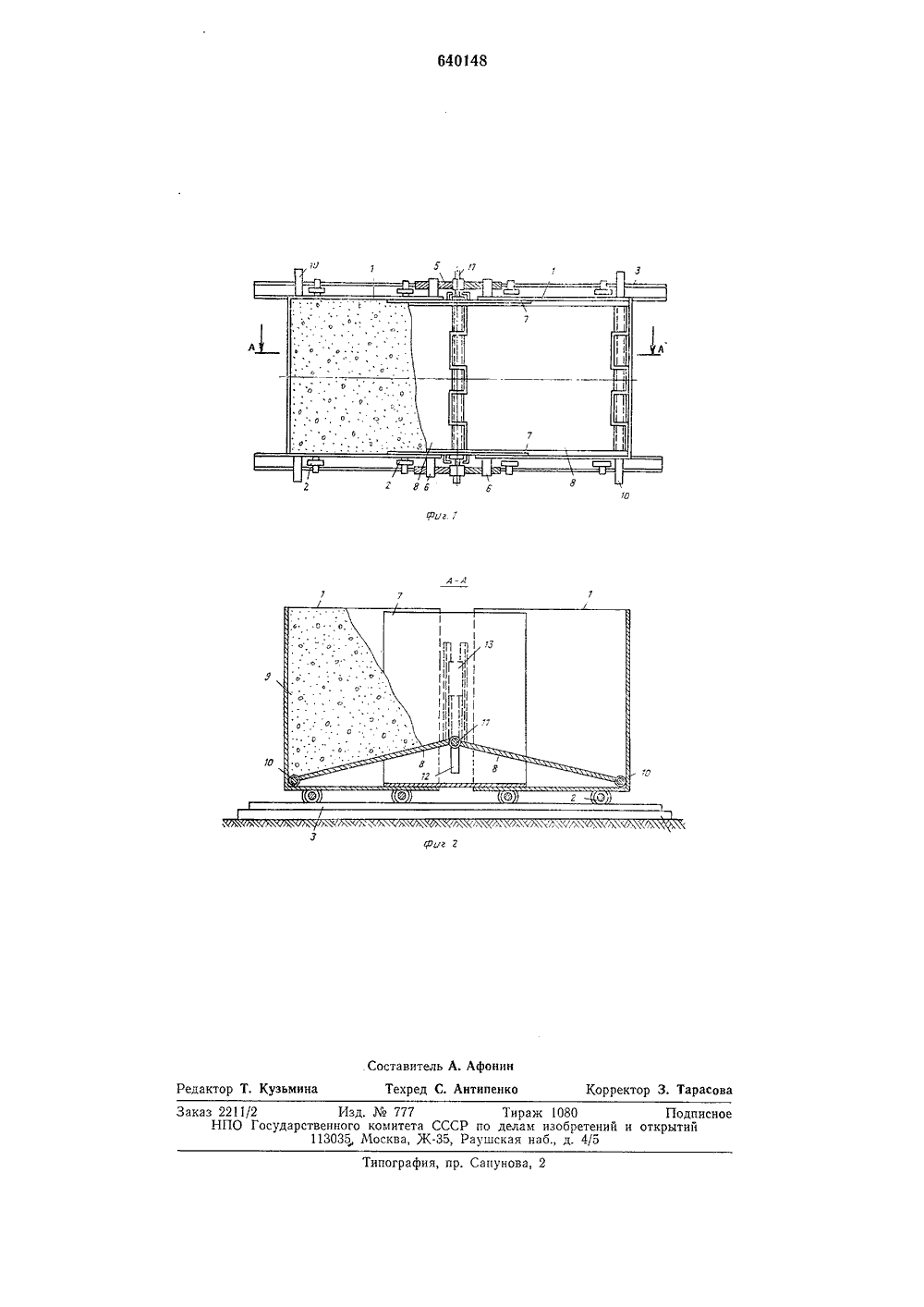

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ 1 ц 64048 Союз Советских Социалистических Республик(5 аявлен рисоединением заявкисударственнын комитет(23) Приорит 3) Опубликовано 30.12.7 5) Дата опубликования елам изобретений Бюллетень48 писания 30.12.78(71) Заявитель сударственный проектный и научно-исследовательский институт омышленного строительства Донецкий ПромстройНИИпроект 54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ДЕФОРМ ОСНОВАНИЙ ЗДАНИЙ И СООРУЖЕНИЙ носительно про 10 Изобретение относится к испытательному оборудованию и предназначено для изучения влияния деформаций основания на фундаменты зданий и сооружений.Известны стенды для изучения совместной работы оснований и фундаментов, включающие лотки с моделью оснований, модели фундаментов и измерительные приспособления 1.Однако указанные стенды позволяют моделировать совместную работу оснований и фундаментов только при изменении нагрузки на модели фундаментов и не могут моделировать работу фундаментов зданий и сооружений, возводимых на подрабаты ваемых территориях и просадочных грунтах.Наиболее близким к изобретению является стенд, выполненный в виде лотка с моделью основания и приспособления для 2 деформации модели основания, изготовленных в виде винтовых домкратов, вращением которых осуществляются изгиб днища лотка и имитация вертикальных деформаций модели основания. Горизонтальные 2 деформации достигаются уложенными в шахматном порядке и шарнирно прикрепленными к днищу лотка поперечными пластинами, перемещение которых производится с помощью рычагов и тяжей, симмет рично расположеннык отдольной оси стенда 2.Недостатки такого стенда заключаются в его сложности, а также в том, что он предназначен для исследования мелкомасштабных моделей при незначительном диапазоне деформаций моделей основания.Цель изобретения - упрощение конструкции и расширение диапазона деформаций модели основания.Достигается это тем, что лоток выполнен в виде двух подвпжнык отсеков и оборудован установленной на ник 11-образной вставкой с прорезями в ее стенках, а также снабжен дополнительным днищем в виде двух плит, связанных стержневым шарниром, пропущенным через прорези вставки.На фпг. 1 изображен предлагаемый стенд, вид сверку; на фиг. 2 - разрез А - Ана фиг. 1.Стенд выполнен в виде короба, который состоит пз двух подвнжнык вдоль продольной осп лотков 1, опирающикся на шарнирные оси 2, установленные на направляющие 3, закрепленные на опорной рамс 4, Винты 5 с правой и левой резьбой приварены по высоте на двук уровняк с противоположнык наружнык сторон лотков 1, по центру и перпендикулярно к поперсчной оси стенда к граням лотка 1 при помощиупорных гаек 6, Лотки 1 соединяются 11-образной вставкой 7 и вместе с ней образуют замкнутый по контуру короб, внутри которого вмонтировано дополнительное днище, состоящее из двух плит 8, наклоны и вертикальное перемещение которых зависит от условий комбинации вертикальной деформации основания 9 и от их соединения между собой и с нижними торцовыми гранями панелей лотков при помощи шарниров 10. Плиты 8 приподняты на заданную высоту вдоль поперечной оси стенда и соединены стержневым шарниром 11, концы которого пропущены в продольные прорези 12 стенок 1.1-образной вставки, причем в этих прорезях имеются задвижки 13 для предотвращения выпадения в прорези грунта основания 9.Имитация совместных деформаций основания 9 производится путем сдвижения или раздвижения винтами 5 лотков 1 в противоположные направления. Одновременно с перемещением лотков 1 поднимается или опускается дополнительное днище, плиты 8 которого шарнирно соединены между собой и с нижними гранями торцовых панелей лотков 1. Массив грунта, заключенный в коробе, кроме горизонтальных перемещений, испытывает и вертикальное оседание грунта как на поверхности, так и по глубине основания.Имитация вертикальных деформаций (положительной или отрицательной кривизны) основания осуществляется дополнительным днищем, для чего демонтируют боковые шарниры 10, Поднимают или опускают днище гидравлическими домкратами (на чертежах не показано), установленными под шарниром, расположенным по поперечной оси, по обе стороны короба.Имитация горизонтальных деформаций 5 основания производится путем перемещения лотков 1 короба в противоположные стороны относительно друг друга.Как совместные, так и раздельные горизонтальные и вертикальные неравномерные 10 деформации можно имитировать намногобольше, чем в натурных условиях, без применения сложных и приближенных способов моделирования оснований и сооружений на территориях, подрабатываемых гор ными выработками.Формула изобретенияСтенд для моделирования деформацийоснований зданий и сооружений, включаю 20 щий лоток с моделью основания и приспособления для деформаций модели основания, отличающийся тем, что, с цельюупрощения конструкции, лоток выполнен ввиде двух подвижных отсеков и оборудован25 установленной на них 11-образной вставкойс прорезями в ее стенках, а также снабжен дополнительным днищем в виде двухплит, связанных стержневым шарниром,пропущенным через прорези 1.1-образной30 вставки.Источники информации,принятые во внимание при экспертизе1. Сборник трудов НИИ оснований иподземных сооружений. Госстрой СССР,35 М., 1972,63, с. 17 - 22.2. Авторское свидетельство СССР249005, кл. б 011. 1/04, 1967.. Составитель А. Афонин Техред С. Антипенко Редактор Т. Кузьмина Корректор 3. Тарасова Типография, пр. Сапунова, 2 Заказ 2211/2 Изд,777 Тираж 1080 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж, Раушская наб., д. 4/5
