Генератор серий импульсов

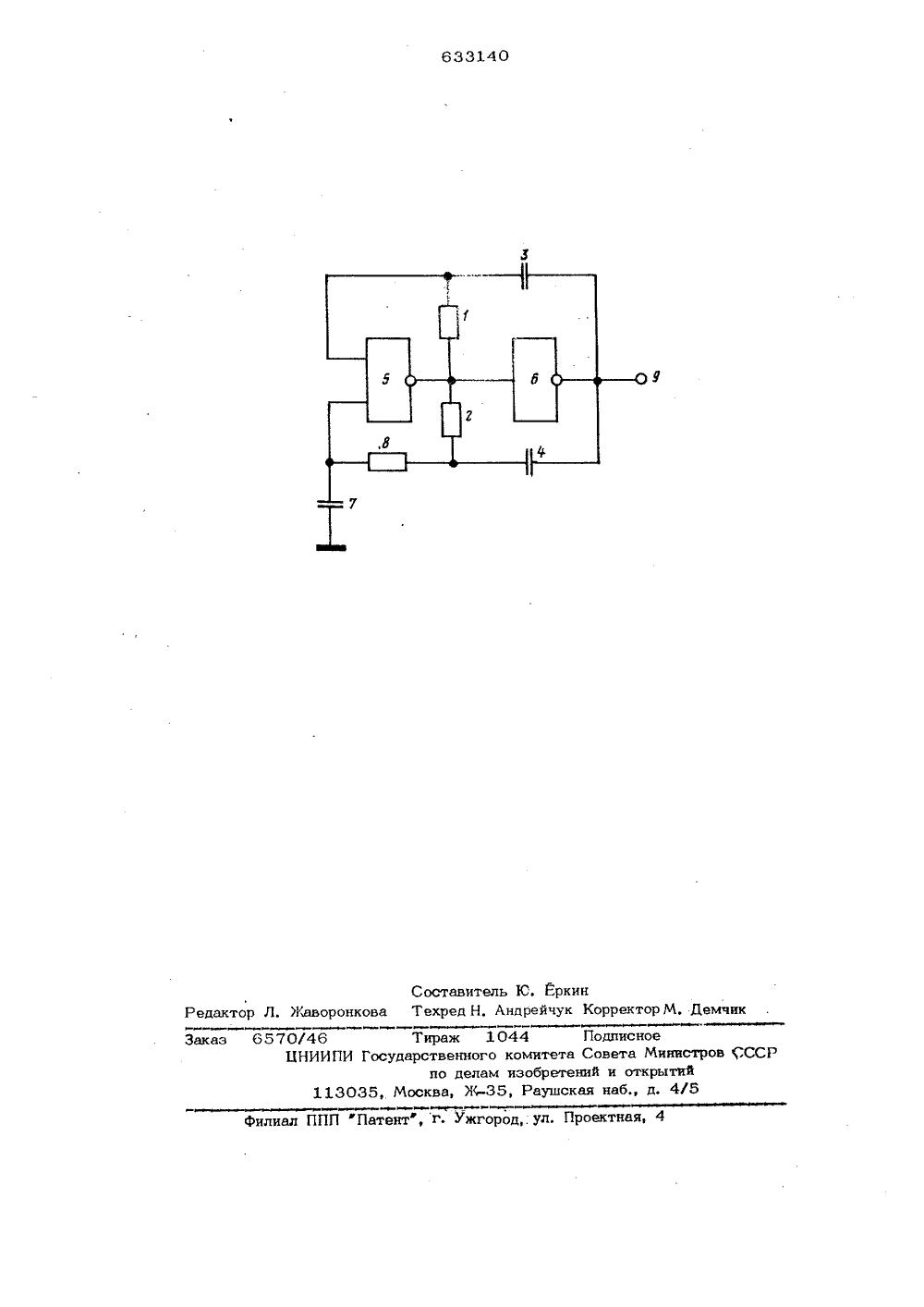

Союз Советских Социалистических Республик(и)633140 К АВТОРСКОМУ СВИДЕТЕЛЬСТ олиительиое к авт. свид(22) Заявлено 18.04.77 (21) 247707 51) М. Кл. Н 03 К Э присо иием заявкиосударственнын комитетСовета Министров СССРоо делам иэааретенийн открытий ритет 3) Опубликовано 15.11.78.Бюллетень42 45) Дата опубликования описания 25,11.78. П. П ны 2) Автор нзобретени московский ордена Трудового Красного Знамени инженерно-физический институт 1) Заявител 54) ГЕНЕРАТОР СЕРИЙ ИМПУЛЬСОВ диотехникесистемах ор серий имремязадаюшие ртируюших го из которых входом вто ры серии импульсов,генераторов серий два мультивибратора 1). Недостаток ючается в низкойИзвестны генерат Один из известны импульсов содержит и времязадающие ц этого генератора з экономичности. щего элеме о логического инве Наиболее близким техническим реше- О вием к данному изобретению является генератор серий импульсов, содержащий две времязадающие цепи и два логических инвертируютцих элемента, один вход первого из которых соединен с его выходом, с входом второго логического инвертируюшего элемента через резистор первой времязадаюшей цепи и с выходом второго логического.инвертируюшего элемента через конденсатор первой времяэадаюшей цепи 2). Однако этот генератор сложен,Цель изобретения - упрощение генера-тора серий импульсов. альпсерий импу Изобретение относится к может быть нспользовию томатического контроля. В предлагаемый генера ульсов содержащий две в епи и два логических инв лемента, один вход первоединен с его выходом,та черт резистор первой времязадаю щей цепи и с выходом второго логического инвертируюшего элемента через конденсатор первой времязадаюшей цепи, введены дополнительный конденсатор, один вывод которого соединен с обшей шиной, а другой вывод подключен к второму входу первого логического инвертируюшего элемента, и дополнительный резистор, один вывод которого подключен к второму входу первого логического инвертирующего элемента, а другой вывод соединен через резистор и конденсатор второй времязадаюшей цепи соответственно с входом и выходом второго логического инвертируюшего элемента.На чертеже приведена принципи ая электрическая схема генератораГенератор серий импульсов включает в себя две времязадаюшие цепи, которые содержат резисторы 1, 2 и конденсаторы 3, 4 соответственно, и два логических инвертирующих элемента 5, 6. Первый . у вход элемента 5 соединен с его выходом и с входом элемента 6 через резистор 1 первой времязадающей цепи, а также с выходом элемента 6 через конденсатор 3 первой времязадаюшей цепи. 16, В генератор введены дополнительный конденсатор 7, один вывод которого соединен с общей шиной, а другой вывод подключен к второму входу первого логического инвертцруюшего элемента 5, и 5 дополнителыояй резистор 8, один вывод которого подключен к второму входу первого логического ипвертируюшего элемента,5, а другой вывод соединен через резистор 2 и конденсатор 4 второй. время задающей пени соответственно с входом и выходом второго логического инвертирующего элемента 6.Генератор серий импульсов работает следующим образом.2 При появляп 1 и на выходе элемента 6 высокого уровня на втором входе элемента 5 напряжение превышает величину напряжения его переключения, так как ем 30 кость конденсатора 7 играет роль запоминающей емкости. Вследствие этого логический элемент 5 открывается, и начинает ся формирование серии импульсов через3 времязадакщую цепь из резистора 1 и конденсатора 3, На этой стадии схема эквивалентна двухинверторному мультивибратору. На выходе 9 появляется серия импульсов. В это время напряжение40 на втором входе логического элемента 5 медленно уменьшается. После того как это напряжение достигнет уровня напряжения переключения, логический элемент 5 .закрывается, и формирование серии импульсов прекращается. На выходе логического элемента 5 устанавливается высокий уровень, а на выходе 9 элемента 6 - низкий уровень. Далее начинается этап формирования паузы между сериями импульсов, который осуществляется по времязадающей цени из резистора 2, конденсатора 4 и по цепи из резистора 8 и конденсатора 7.На данном этапе напряжение на конденсаторе 7 медленно нарастает, В .тот момент, когда это напряжение достигнет уровня напряжения переключения, логический элемент 5 открывается, формирование паузы между сериями импульсов заканчивается, и начинается новый цикл работы генератора серий импульсов.Формула изобретенияГенератор серий импульсов, содержащий две времязадаюшие цепи и два логических инвертируюших элемента, один вход первого из которых соединен с его выходом, с входом второго логического инвертирующего элемента через резистор первой времязадающей цепи и с выходом второго логического инвертирующего элемента через конденсатор первой времязадаюшейцепи, отличающийс я тем, что, с целью упрощения генератора, в него введены дополнительный конденсатор, один вывод которого соединен с общей шиной, а-другой .вывод подключен к второму входу первого логического инвертирующего элемента, и дополнительный резистор, один вывод которого подключен к второму входу первого логического инвертирующего элемента, а другой вывод сбединеп через резистор и конденсатор второй времяэадающей цепи соответственно с входом и выходом второго логического инвертируюшего элемента.Источники информации, принятые во внимание при экспертизе:1. Ядерная электроника под ред, Т, М. Агахаияна, Сборник. Вып. 4. М Атомиздат, 1975, с. 94.2. Авторское свидетельство СССР Хо 233005, кл. Н 03 К 3/64, 1968.633140 Составитель Ю. Еркинякова Техред Н, Андрейчук К М. Демчик дактор Л, Ж 4 одпис коеовета Мини ССС и открытий наб., д. 4/ иал ППП фПатентф, г. Ужгород ул. Проектная аказ 6570/46 Тираж 1 ЦНИИ ПИ Государственного по делам 113035, Москва, Х(-3
