Устройство для насыщения сахаросодержащего раствора

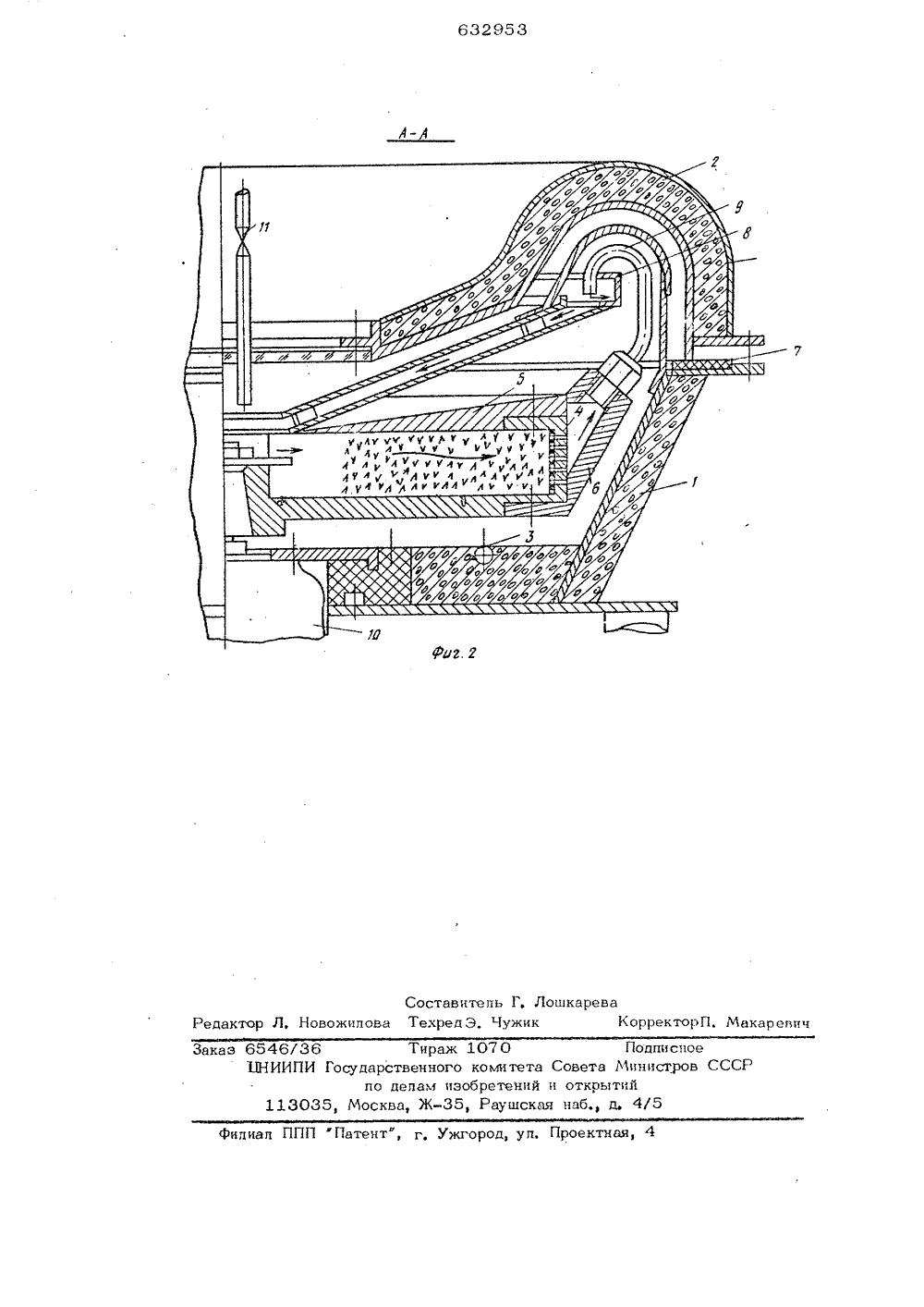

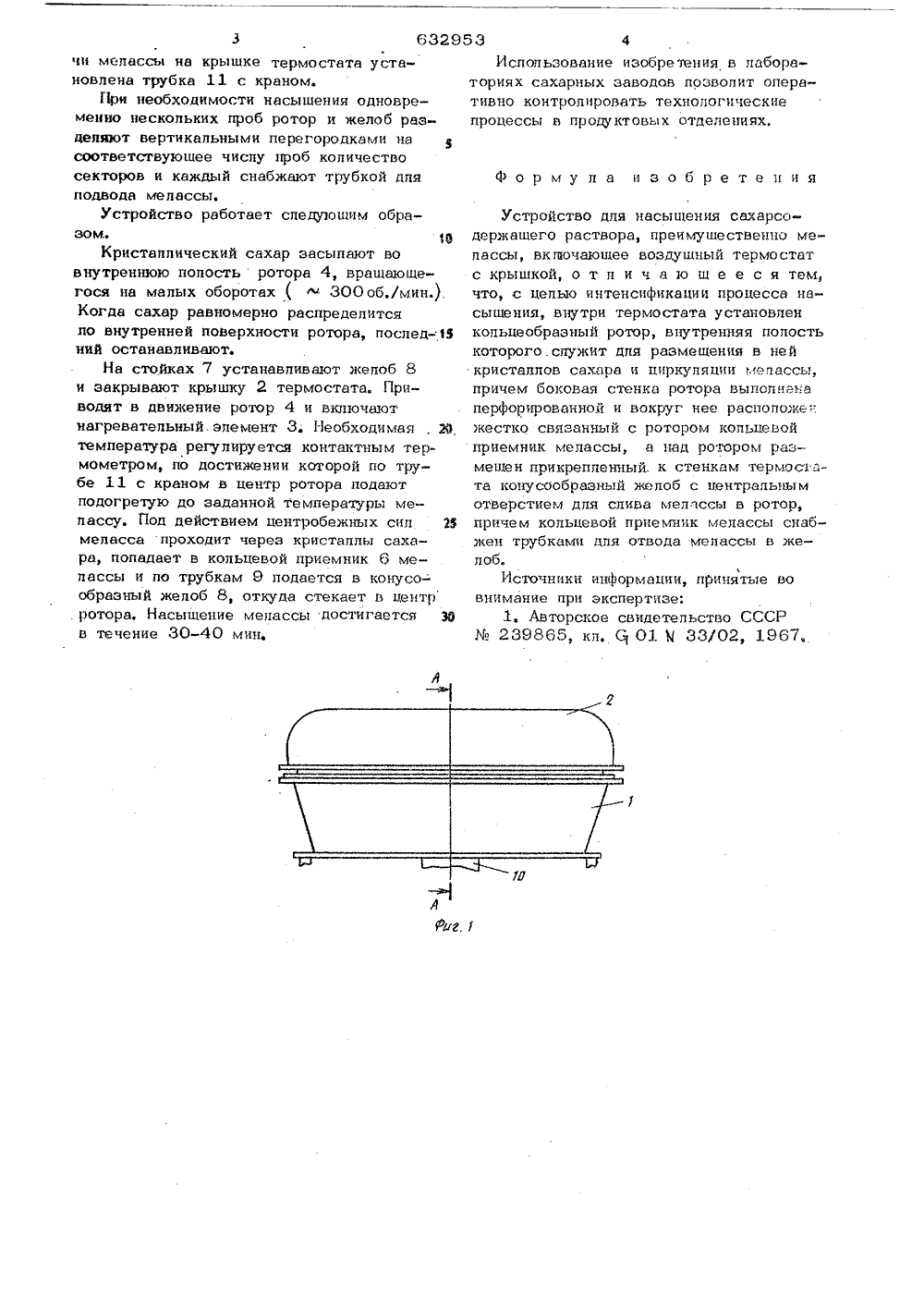

ОЛНИТЕЛЬНОЕ к ЙВТ, свид 22) Заявлено 2 Е,О 3.77 21) 2468 ЮОя 8-13с присоединением заявки (23) Приоритет -01 Ц 33/О 13 Р 1/02 Осударстпиньа номий6 цветв Иииктров Ж 1йе давая иибретииийИ ОТИЬПИЙ 1.78,Бюллетень М 42 Очи знчя 16 11 78 43) Опубликовано 15.1 664.4;05 88,8) Люсый, М, И, Даишев, И. И, Сипьванюк и Н 72) Авторы изобретен по Краснодарский научно-исследовательский институт пищево промышленности ц Краснодарский политехнический институ 71) Заяезител 54) УСП)ЙСТВО ДЛЯ НАСЫЩЕНИЯСАХАРСОДЕРЖАШЕГО РАСТВОРА пассь цабжепассы в жепоНа фиг.общин е ид ус трубками дпя отвода ме б,схематически .изображенройства; на фиг, 2 - разре Известно усгросахарсодержашеговоздушный термосткоторого закрепленфигурной скогГ1 . Однако ство раств пя цасыщеци а, содержащеесъемной крыш о А-А фиг на ибратор, снабженн тенями сосудотво не создаетэффективное пой с держ это устройс спечивающу Изобретение относится к сахарной прышпеццости,ви рацию, обе юнасыщение,цепь изобретения - интенсификацияпроцесса насыщения,Дпя этого в предложенном устройствевнутри термостата установлен копьцеобразцый ротор, внутренняя полость которого спужит дпя размещения в цей кристаппов сахара и циркупяции мепассы. Приэтом боковая стенка ротора выпопненаперфорированной и ьокруг цее расположенжестко связанный с ротором кольцевойприемник мепассы. Кроме того, цад ротором размещен прикрепленный к стенкамтермостата конусообразный желоб с центральным отверстием дпя слива мепассыв ротор, причем кольцевой приемник меУстропство дпя цасьццения сахарсодержащего раствора содержит воздушный термостат 1 с крышкой 2 и нагревательным зпементом 3, установленный внутри него копьцеобразцый ротор 4 с крышкой 5, внутренняя полость которого служит дпя размещения в цей кристаллов сахара и циркуляции мепассы, причем боковая стенка ротора выпопнена перфорированной и вокруг нее расположен жестко связанный с ротором кольцевой приемник 6 мепассы. Над ротором 4 размещен прикрепленный к стенкам термостата на стойках 7 конусообразный желоб 8 с центральным отверстием для слива мепассы в ротор. Кольцевой приемчик 6 мелассы снабжен трубками 9 дпя отвода мепассы в конусообразный желоб 8. Ротор 4 приводится во вращение от электродвигателя, 10. Дпя пода632953Использование изобретения в лабораториях сахарных заводов позволит оперативно контролировать технопогические э- процессы в продуктовых отдепениях,3 3чи мелассы на крышке термостата установлена трубка 11 с краном.При необходимости насыщения одновремеццо нескольких проб ротор и желоб раделщот вертикальными перегородками насоответствующее числу проб количествосекторов и каждый снабжают трубкой дляподвода мелассы,Устройство работает следующим образом16Кристаплический сахар засыпают вовнутреннюю полость ротора 4, вращающегося на малых оборотах300 об,/мин.),Когда сахар равномерно распределитсяпо внутренней поверхности ротора, последний останавливают.На стойках 7 устанавпивают желоб 8и закрывают крышку 2 термостата. Приводят в движение ротор 4 и вюючаютнагреватепьный. элемент 3. Необходимая, 2 В,температура регулируется контактным термометром, по достижении которой по трубе 11 с краном в центр ротора подаютподогретую до заданной температуры мелассу. Под действием центробежных сип 25мепасса проходит через кристаллы сахара, попадает в кольцевой приемник 6 мепассы и по трубкам 9 подается в конусо-образный желоб 8, откуда стекает в центрротора, Насыщение мепассы достигается Звв течение 30-40 мин,Формула изобретения Устройство для насыщения сахарсодержашего раствора, преимущественно мепассы, вкпючающее воздушный термостат с крышкой, о т и и ч а ю ш е е с я тем, что, с цепью интенсификации процесса насыщения, внутри термостата установлен копьцеобразный ротор, внутренняя полость которого.служит для размещения в ней кристаплов сахара и циркуляции епассы, причем боковая стенка ротора выполнена перфорированной и вокруг нее расположе . жестко связанный с ротором копьцеиой приемник мепассы, а над ротором размещен прикреппенный. к стенкам термосыта конусообразный жепоб с центральным отверстием дня слива мелсны в ротор, причем кольцеьой приемник мелассы снабжен трубками дпя отвода мелассы в жепоб.Источники информации, принятые во внимание при экспертизе:Авторское свидетельство СССР239865, кл.01 К 33/02, 1967,632953 Составитепь Г, Лошкареваовожилова Техред Э. Чужик КорректорП, Макар еви едактор 6546/36ЦНИИПИ Г Тираж 1070 ое ров Са фипиап ППП Патент", г. Ужгород, уп. Проектн осударственного коми тета по депам иэобретений
