Устройство для базирования и вращения деталей типа колец приборных подшипников

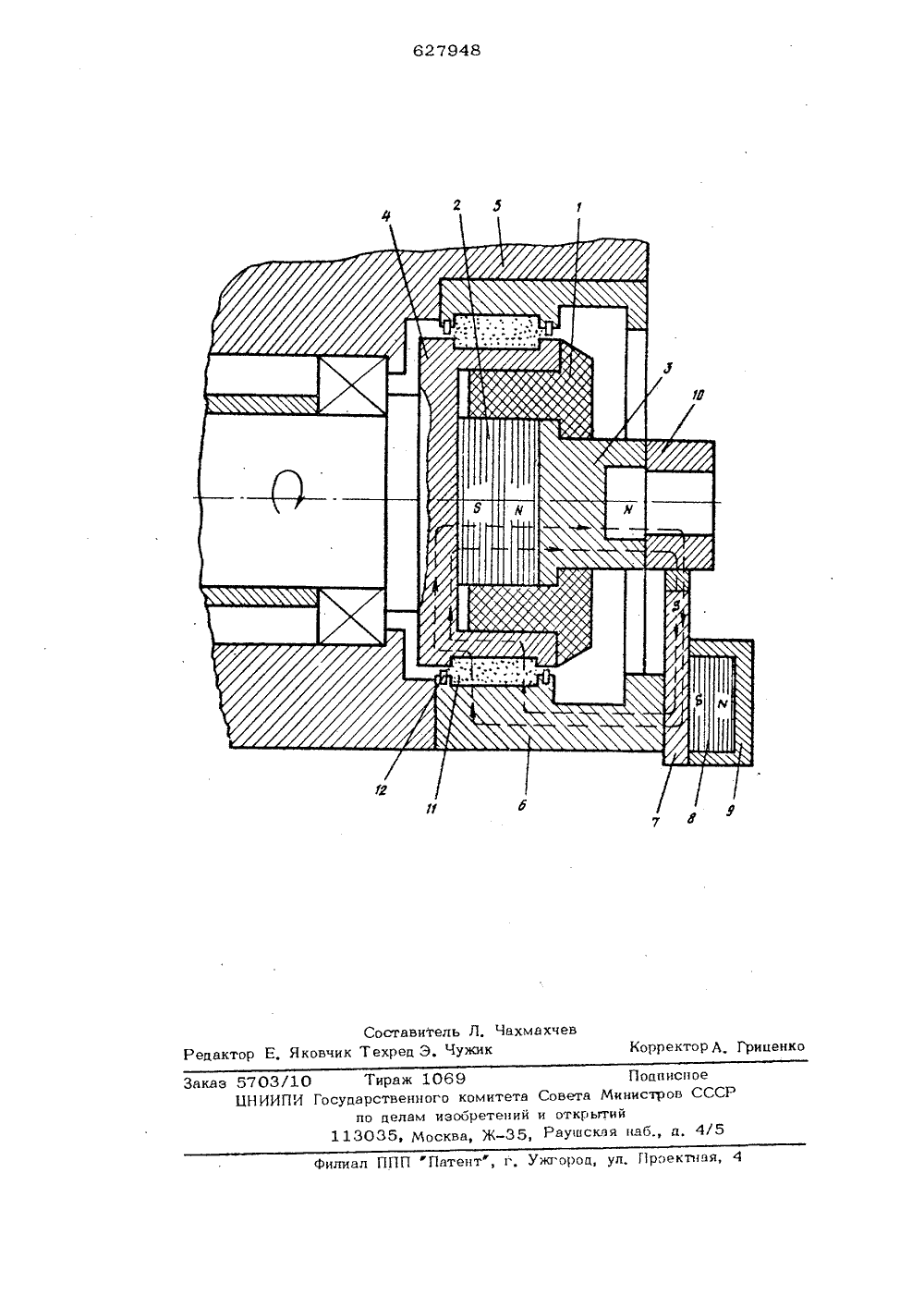

СПИИЗОБРЕТЕН ИЯ Союз Советскиж Социалистических Республик(61) Дополнительное к авт. св 448 22) Заявлеио 06,12,76 (21) 2426944/25-0 В 5/1В 19/О соединением заявки2 Госудврственнцф номнтет Совета Инннотров СИ во делам нзобретеннй и отнрьлнй23) Приоритет43) Опубликовано 15,10,78.Бюллетень3845) Лата опубликования описания 24,08.78(54) УСТРОЙСТВО ДЛЯ БАЗИРОВА ДЕТАЛЕЙ ТИПА КОЛЕЦ ПРИБ ПОДШИПНИКОВВРАЩ НИХ 2 я т агнито же и неподотн ос ител м, приавки с удатного пазо дной в м маг от детали полю она и башмаками не опор выпол движн зазор агнитоп ена и тем введени Изобретение относится к станкостроению, и частности, к конструкциям беоцентрово-шлифовальных станков.По основному авт, св% 448117известно устройство для базирования ивращения деталей типа колец приборныхподшипников, включающее установленный на вращающемся шпинделе станкамагнитоизоляционный корпус, в которомразмещены постоянный магнит, планшайба и магнитопроводная вставка. К корпусбабки изделия крепится блок неподвижных опор, состоящий иэ башмаков, дополнительного постоянного магнита и корпусаблока. Магнитный поток, создаваемыйпостоянными магнитами, размещеннымив корпусе бабки изделия и в корпусеблока неподвижных опор, проходит черезвоздушный зазор между магнитопроводновставкой и корпусом бабки изделия,Недостаток известного устройстваослабление магнитного потока из-заналичия воздушного зазора и, как следствие, йенадежность крепления деталив патроне,Цель изоьретения - повышениеаежности закрепления детали,Указанная цель цостикорпус бабки иэделия сводом, несущим башмакопор и установленным,нитопроводной вставкиэтом связь магнитопров водной жидкости.На чертеже изображено предлагаемоеустройство.15 Устройство содержит установленный навращающемся шпинделе станка магнитный патрон, в магнитоизоляционном корпусе 1 которого размещены постоянный магнит 2 и планшайба 3, На корпусе 1 ус тановлена также магнитопроводная вставка 4, Патрон расположен внутри корпуса 5 бабки изделия, в котором установлен магнитопровод 6, смонтированный относительно магнитопроводной вставки 4 с 25 зазором, К магнитопроводу 6 крепитсяблек неподвижных опор, состоящий иэбашмаков 7, дополнительного магнита 8и обоймы 9,Постоянный магнит 2 расположенв корпусе 1 так, что с планшайбой контактирует один полюс магнита ( И ),Планшайба 3 имеет торцовую поверхность для базирования обрабатываемогокольца 10,Дополнительный магнит 8 расположентак, что контактирует с магнитопровод 1 Оной пластиной башмаков 7 только однимполюсом 5, одноименным по полярности тому полюсу основного магнита 2,с которым контактирует магнитопроводная вставка 4, Беээаэорная магнитная15связь магнитопроводной вставки 4 с установленным относительно нее с зазороммагнитопроводом 6 осуществляется магнитопроводной жидкостью 11, заполняющей кольцевое пространство между20вставкой 4 н магнитопроводом 6, Магнитопроводная жидкость 11 удерживаетсямагнитным полем и уплотнителями 12 ипредставляет собой смесь мелкодисперсного ферромагнитного порошка с маслом25типа Индустриальное 20" по РОСТУ1 707-51,Устройство работает следующим образом.Кольцо 10 под действием магнита 2прижимается торцом к планшайбе 3, Иэ-эаэксцентричности расположения кольца10 относительно оси вращения планшайбы 3, а также за счет притяжения магнита8 и полюса Я основного магнита 2 кольцо 10 прижимается к башмакам 7 ибазируется на них в процессе обработки,При контакте кольца 10 одновременно спланшайбой и башмаками неподвижныхопор сила притяжения максимальна исоздается за счет того, что, во-первых,площадь контакта торца кольца 10 с.полюсом Й основного магнита является максимально возможной, во-вторых,используется полюс 3 основного магнита2 с минимальными потерями и рассеиванием в магнитной цепи из магнитопрсводной вставки 4, магнитопровода б и закрепленных на нем башмаков 7,формула изобретенияУстройство для базирования и вращения деталей типа колец приборных подшипников по авт, св. Ио 448117, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности крепления деталей, корпус бабки изделия снабжен магнитопроводом, несущим башмаки неподвижных опор н установленным относительно магнитопроводной вставки с зазором, при этом связь магнитопроводной вставки с удаленным от детали полюсом магнитного патрона и башмаками неподвижных опор осущесгвляется путем введения и зазор магнитопроводной жидкостии,627948 Составитель Л, ЧахмахчевЯковчик Техред Э, Чужик Корректор д Гриценко Редак Подписноеета Министров СССрытийнская на 5 Заказ 5703/10 Тираж 1069 ЦНИИПИ Государственного комитета Сов по делам изобретений и от 113035 Москва, Ж, Рау
