Формирователь прямоугольных импульсов

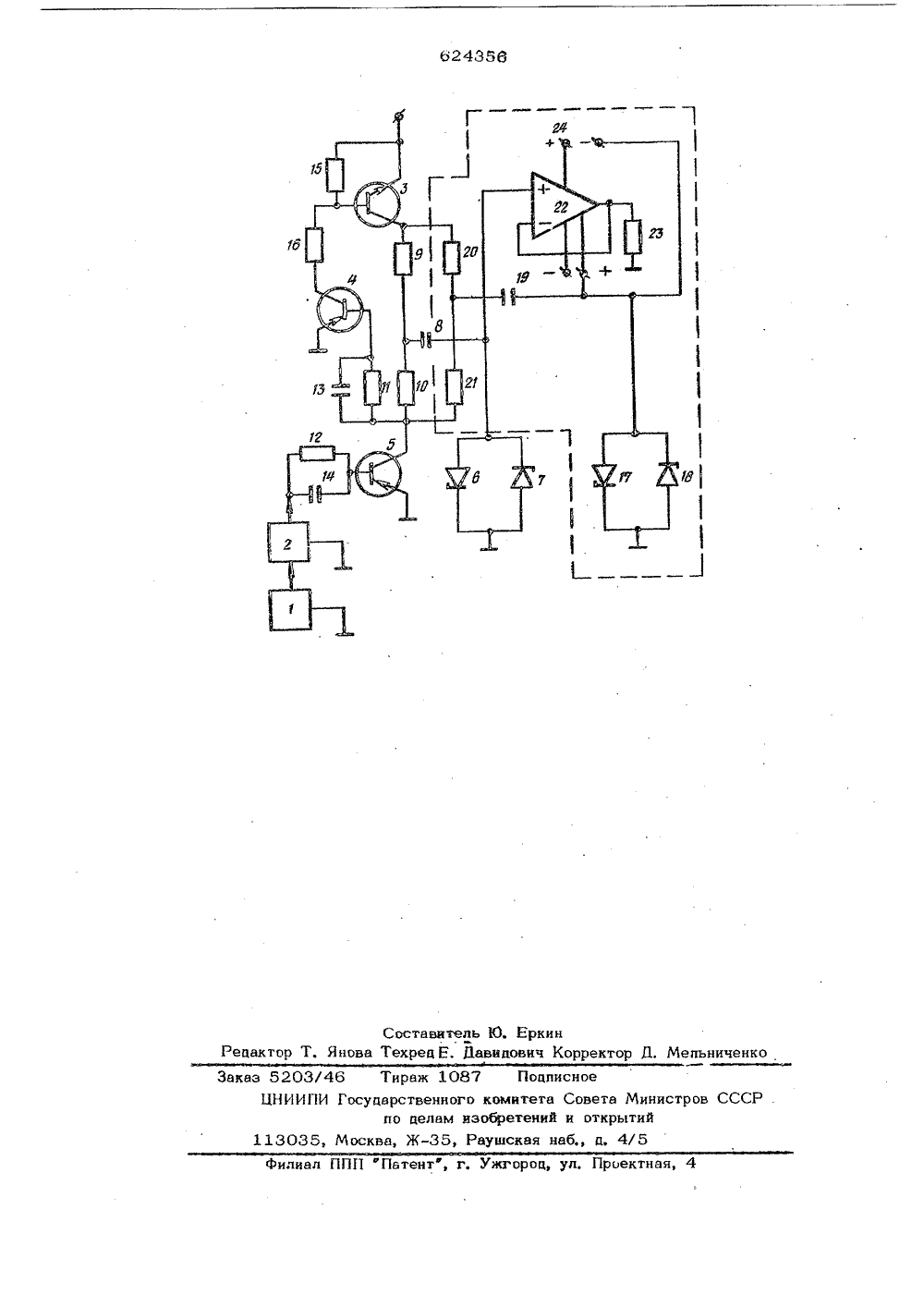

) 2470368/1851) М. КлгН 03 2) Заявлеио 04 4.7 с присоедине заявки 23) Приоритет -43) Опубликоваио 15.09.78. Бюллетень3 ааударстееииый кометеСоаета Министров СССРао делам изобретенийн открытий(45) Яата опубликован описания 04,08.78(72) Авторы изобретения кий институт электронной интр ктябрьской Революции и орден вмени политехническом ннститКирова Научно-исследоввтел ри Томском ордена Трудового Красного имени С.(71) Заявите 54) ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСО На чертеже привеэлектрическая схемамнрователя,на принципиальная редлагаемого форИзобретение относится к радиотехникеи может быть использовано в устройствахавтоматики и вычислительной техники.По основному авт, св. Ид 502492 известен формирователь прямоугольных импуль-есов, содержащий мультивибрвтор, триггер,транзисторные включи, температурно-скомленсированные стабилитроны, переходныйконденсатор, балластные резисторы, ускоряющие цепочки и резисторы и,1 ООднако этот формирователь обладаетнедостаточнтм коэффициентом стабилизации и невысокой точностью калибровки.Цель изобретения - увеличение коэффициента стабилизации и повышение точности калибровки.Для этого в предлагаемый формирователь прямоугольных импульсов введен дополнительный диодный стабилизатор напряжения дополнительный переходной кондеясатор, два дополнительных резистора исуммирующее устройство на базе операционного усилителя, прн этом коллекторыосновных транзисторов тяпа р т -р и т 1 р-.1 т подсоединены через двв дополннтель ных резистора к первому выводу дополнительногопереходногоконденсатора, второйвыводкоторого подключен к общей шине суммирующего устройства, неинвертирующий входэтого устройства подсоединен к общейточке соединения стабилитронов основного диодного стабилизатора, в инвертирующий вход - к его выходу и к резисторунагрузки. формирователь прямоугольных импульсов содержит симметричный мультивибратор 1, триггер 2, ключи, выполненные на основных транзисторах 3-5, температурно-скомпенсированньте стабилитроны 6, 7, переходный конденсатор 8, балластные резисторы 9, 10, ускоряющие цепочки из резисторов 11, 12 и конденсаторов 13, 14 соответственно, резисторы 15, 16, дополнительный стабилизатор напряжения на температурно-скомпенсированных стабилнтронах 17, 18, дополнительный переходной конденсатор 19, двв дополнительных резистора 20, 21; и суммирующееустройство 22 на базе операционного усилителя,Коллекторы основных ключевых транзисторов 3, 5 .типа й -р- И и р- и -рпоцсоединены через два дополнительныхрезистора 20 и 21 соответственно к первому выводу цополнительного переходногоконденсатора 19, второй вывод которогоподключен к общей шине суммирующего 1 Оустройства 22, неинвертируюший входпоследнего подсоединен к общей точке соединения стабилитронов 6, 7 .основногодиодного стабилизатора, а инвертирующийвход - к его выходу и резистору 23 нагрузки,Гформирователь прямоугольных импульсов,работает следующим образом,Допустим, что в исходном состояниитранзисторный ключ 5 включен, тогда 20и клюЧи, выполненные на транзисторах3 и 4, включены,. так как они охваченыположительной обратной связью. В этомслучае ток от положительного вывода 24источника постоянного напряжения к отрицательномупротекает ио цепи; стабилитрон6 - конденсатор 8- резистор 9 - ключевой транзистор 3 - переход эмиттер-базаключевого транзистора 4 - резистор 11конденсатор 13 - резистор 10 - резистор Ю9 - открытый транзисторный ключ 3, приатом конденсатор 8 заряжается, а на выходе диодного стабилизатора напряжения(стабилитроны 6, 7) формируется отрицательный импульс напряжения. 35С подачей в цепь базы ключевого транзистора 5 отрицательного перепада напряжения с триггера 2, работающего в счетном режиме, он включается, входит в режим насыщения, базовая цепь ключевого 40транзистора 4 обесточивается, последнийвыключается. Конденсатор 8 разряжаетсячерез стабилитрон 7, переход эмиттерколлектор ключевого транзистора 5 и реьистор 10. На стабилитроне 7 формирует ся положительный импульс напряжения,Таким образом, на выходе данного устройства формируется напряжепие типа фмеандр.Выхоцное напряжение дополнительно введенного стабилизатора напряжения на стабилитронах 17, 18 формируется анало; ично, Суммирующее устройство 22 ср.:знивает напряжение стабилитронов 6, 7 с напряжением стабилитронов 17, 18 при этом напряжение стабилитронов 6,.7 является образцовым, относительно которого суммирующее устройство 22 выравнивает напряжение стабилитронов 17, 18. Выравнивание напряжения происходит благодаря тому, что к стабилитронам 17, 18 подсоединен общий провод суммирующего устройства 22.формула изобретенияформирователь прямоугольных импульсов по авт, св. 502492 о т л и ч а ющ и й с я тем что, с целью увеличения коэффициента стабилизации и повышения точности калибровки, в него введен дополнительный диодный стабилизатор напряжения, дополнительный переходной конденсатор, два дополнительных. резистора и суммирующее устройство на базе операционного усилителя, при этом коллекторы основных транзисторов типа р-и -р и 0-р-й подсоединены через два цополнительных резистора к первому выводу дополнительного переходного конденсатора, второй вывоц которого подключен к общей шине суммирующего устройства, неинвертируюший вход этого устройства подсоединен к обшей точке соецинения стабилитронов основного диодного стабилизатора, а инвертируюший вход - к его выходу и к резистору нагрузки.Источники информации, принятые во внимание при экспертизе;1. Авторское. свидетельство СССР Иф 502494, кл, Н 03 К 5/01, 1974,Составитель Ю. ЕркинЯнова ТехредЕ. Давидович Корректор Д. Мельниченко Редакт ное ираж 1 О 87 По тров СССР . 3 илиал ППП "Патент, г. Ужгород ул. Проектная,Заказ 5203/4 ЫНИИПИ осударственного комитета Совета Ми по делам изобретений и открыти осква, Ж, Раушская набд, 4/5
