Устройство для измерения параметров при виброобработке

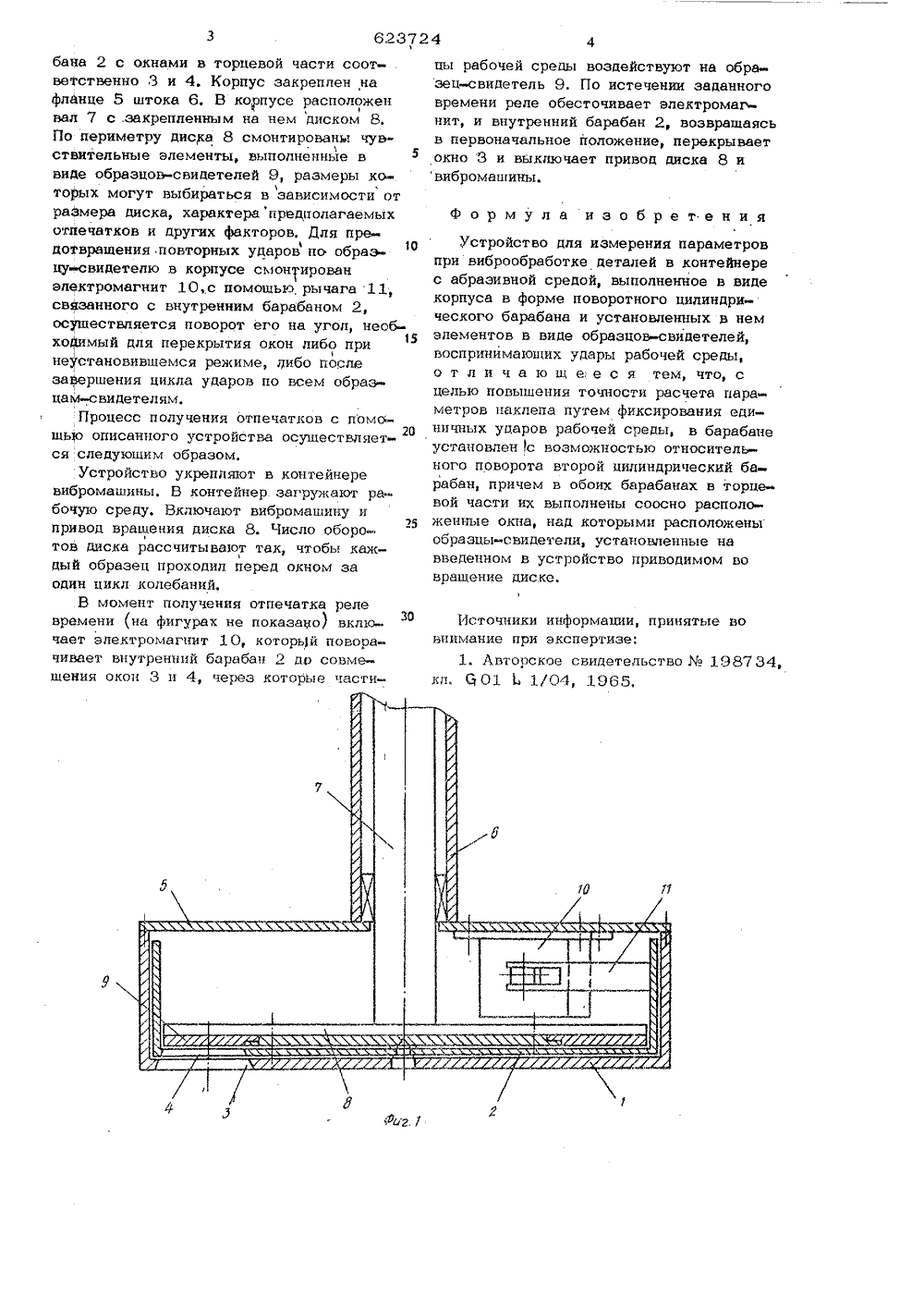

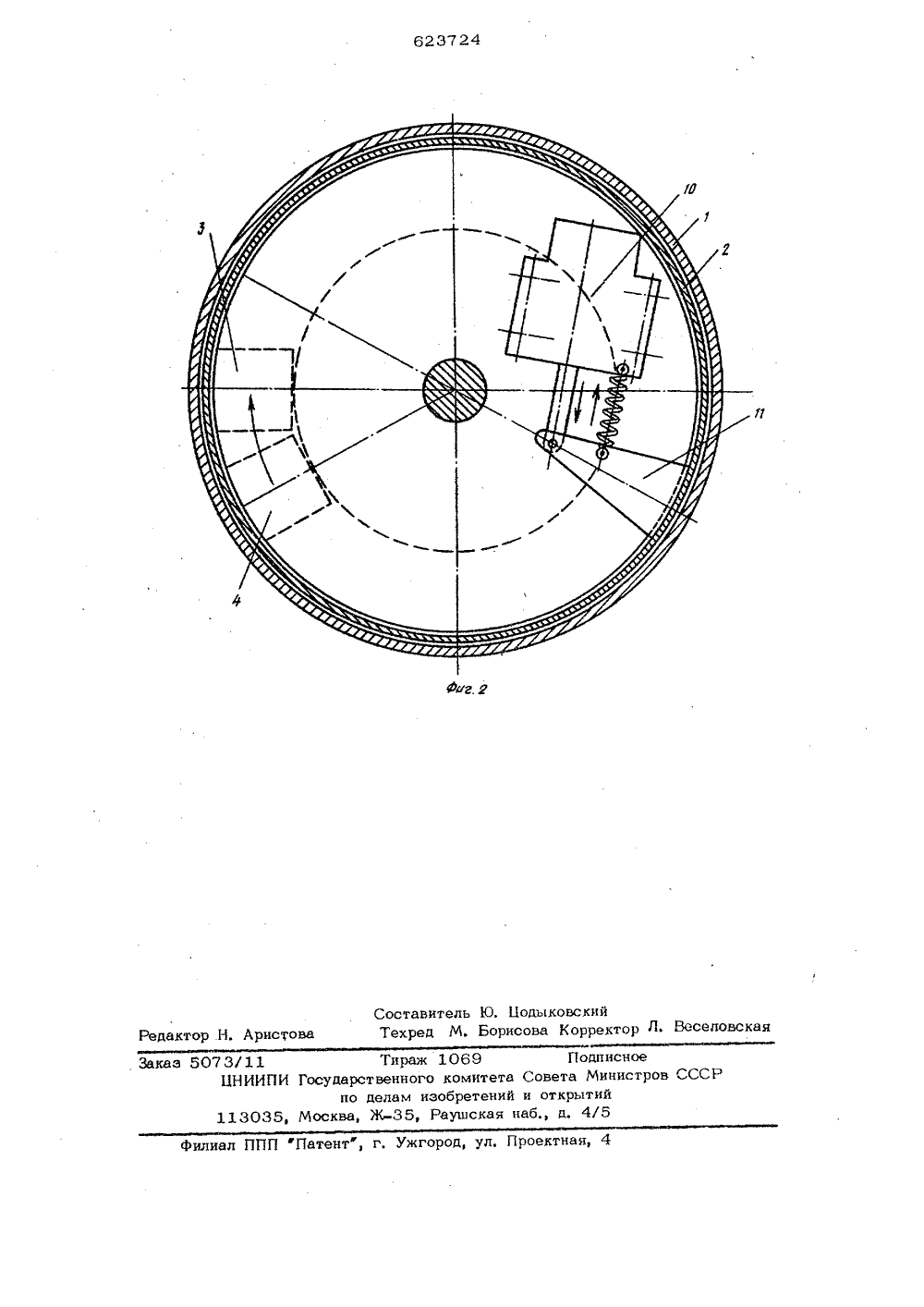

Союз СоветскихСоциалистиц вскихРеспублик ОП ИСАНИЕ(23) Приоритет ооударотввнный комнтвтСвввтв Мнннотров СИРво делам нзобрвтеннйн открытий убликовано 15,09,78.Бюлле(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПРИ ВИБРООБРАБОТКЕ ДЕТАЛЕЙ В КОНТЕЙНЕРЕ С АБРАЗИВНОЙ СРЕДОЙ Изобретение относится к виброобрабоъке деталей с помощью рабочей среды, закаленных шариков и предназначено для последующего определения режимов виброобработки.Известны устройства для измерения суммарных динамических усилии, приходя- шихся на единицу площади поверхности детали, которые содержат корпус, выполненный в форме поворотного цилиндрического барабана, и установленные в нем тензометрические упругие элементы со стрежнями взаимодействующими с контролируемой средой 11.Эти устройства позволяют получать величину динамических усилий при виброобработке.Известное устройство не позволяет фиксировать параметры единичных отпечатков, что не дает воэможности производить теоретический расчет параметров наклепа, полученного на поверхности детали.11 елью изобретения является повышение точности расчета параметров наклепа путем фиксирования единичных отпечатков на чувствительном элементе (образце-свидетеле).Для этого, устройство выполнено в виде расположенных один в другом барабанов с предусмотренными в их торцевой части соосными окнами, над которыми с помощью прижимного фланца установлены элементы в виде образцов-свидетелей на диске, связанном с валом, приводимом во вращение от привода, причем внутренний барабан расположен с возмож костью поворота при помощи электромагнита относительно внешнего на угол, необходимый для перекрытия окна внешнего барабана при неустановившемся режиме обработки, например при запуске и оста- нове вибромашины.На фиг. 1 представлена схема устройства для получения единичных отпечатков при виброобработке; на фиг. 2 - схема действия электромагнита,Устройство состоит из корпуса, выполненного в виде внешнего барабана 1 и расположенного в нем внутреннего бара 623724бана 2 с окнами в торцевой части соответственно 3 и 4, Корпус закреплен на фланце 5 штока 6, В корпусе расположен вал 7 с .закрепленным на нем диском 8, По периметру диска 8 смонтированы чувствительные элементы, выполненные в виде образцов-свидетелей 9, размеры которых могут выбираться в зависимости от размера диска, характера предполагаемых отпечатков и других факторов. Для предотвращения повторных ударов по образцу-свидетелю в корпусе смонтирован электромагнит 10,с помощью, рычага 11, связанного с внутренним барабаном 2, осуществляется поворот его на угол, необходимый для перекрытия окон либо при неустановившемся режиме, либо после завершения цикла ударов по всем образцам-свидетелям.Процесс получения отпечатков с помо- щью описанного устройства осуществляется следуюшим образом.Устройство укрепляют в контейнере вибромашины. В контейнер загружают рабочую среду. Включают вибромашину и привод вращения диска 8. Число оборо 75 тов диска рассчитывают так, чтобы каждый образец проходил перед окном за один цикл колебаний.В момент получения отпечатка реле времени (на фигурах не показао) вклю 30 чает электромагнит 10, которьй поворачивает внутренний барабан 2 до совмещения окон 3 и 4, через которые частицы рабочей среды воздействуют на образец-свидетель 9. По истечении заданного времени реле обесточивает электромагнит, и внутренний барабан 2, возвращаясь в первоначальное положение, перекрывает окно 3 и выключает привод диска 8 и вибромашины.Формула изобретенияУстройство для измерения параметров при виброобработке деталей в контейнере с абразивной средой, выполненное в виде корпуса в форме поворотного цилиндрического барабана и установленных в нем элементов в виде образцов-свидетелей, воспринимающих удары рабочей среды, о т л и ч а ю ш е: е с я тем, что, с целью повышения точности расчета параметров наклепа путем фиксирования единичных ударов рабочей среды, в барабане установлен 1 с воэможностью относительного поворота второй цилиндрический барабан, причем в обоих барабанах в торце вой части их выполнены соосно расположенные окна, над которыми расположены образцы-свидетели, установленные на введенном в устройство приводимом во вращение диске.Источники информации, принятые вовнимание при экспертизе,"1, Лвторское свидетельство198734,кл. 5 01 Ь 1/04, 1965,623724 г 2 Составитель 10. БодыковскийРедактор Н. Аристова Техред М. Борисова Корректор Л овс 3/11ЦНИИПИ Гос в СССР Сове и отк 113035 филиал ППП Патент, г, Ужгород, ул, Проектная Тираж 1069 ударственного комитета по делам изобретений ква, Ж 35, Раушская нПодписное та Минист рытий 4/5
