Устройство для моделирования сетевых графиков

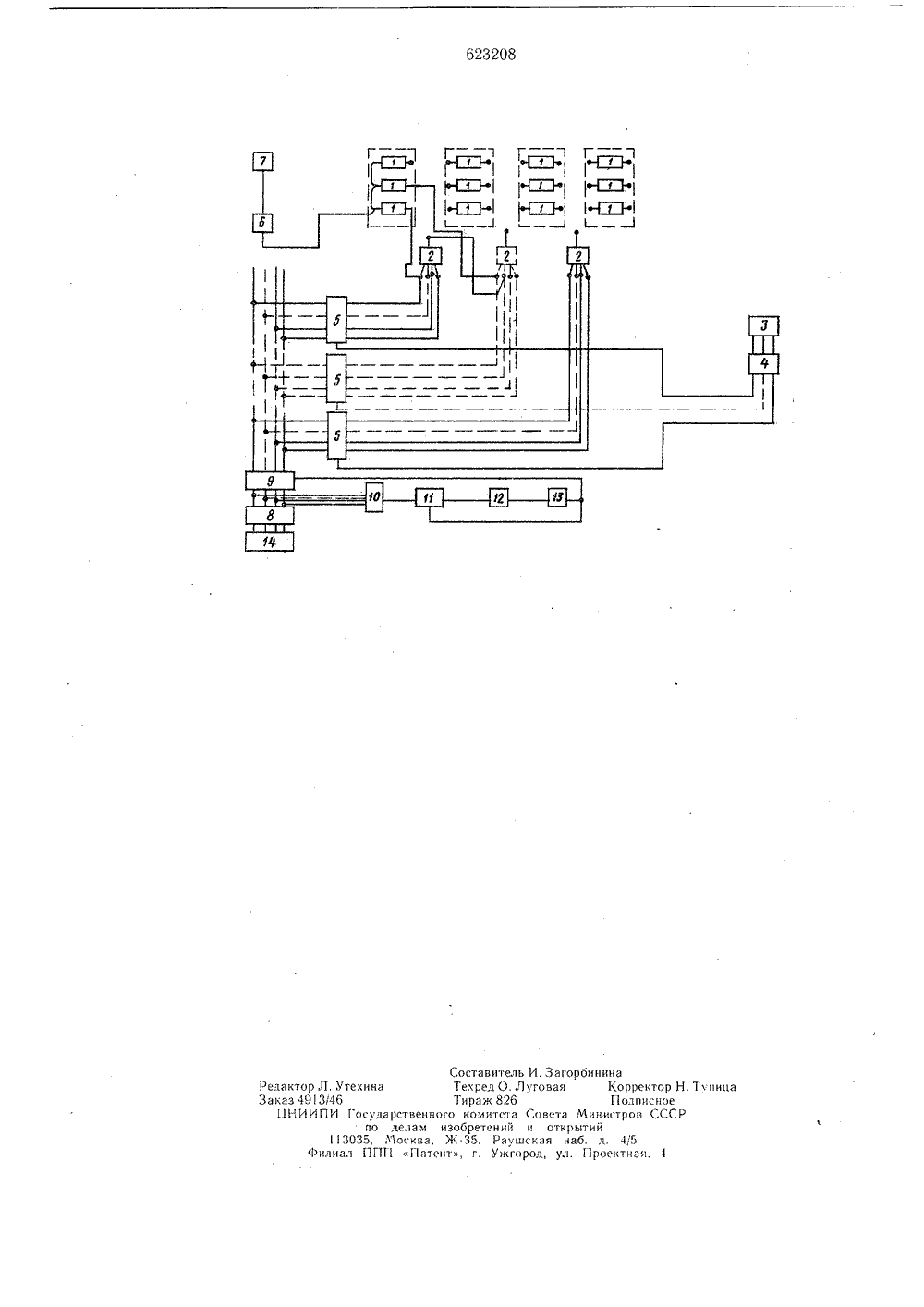

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистицеских Реслублик(11) 623208 ВТОР СКОМУ СВИДВПЛЬСТВ 1) Дополнительное,к авт. сеид-ву 21) 1056953/18(22) Заявлено 11,02.6 с присоединением за 51) 12 н Хе 11706/18 Гасударстаеней канктат Сааата Меастраа СССР. аа делам изеаратаей и аткрытий(4 опубликования описания ач.о 8.7 В,рчаков, В, А. Михеев, Л. М. ПегущГ, Першеев и Э, Я, Сапожников 72) Авторы изобретени сесоюзный ордена Трудового Красного Знамениаучно-исследовательский институт железнодорожного транспорт ЗаявительОВАНИ На черйства.Устройэлементбот 3 де же да трукту схема ст ство содер ыИ 2,пу шифратор импульсов ключи б ый в виде обратной вибратора 14.жит элементы зад льт управления4, ключи коммута6, кнопку запус локировки 9, иск эмента ИЛИ 1 О, связью, выполнен12 и усилителя ержки одели ции 5, ка 7, атель, счетной в 1,5, и генераторрегистрывыполненнчики 11 свиде одноиндикатор 1Изобретение может быть использованопри расчете логических сетей,Известно устройство для моделированиясетевого графика, позволяющее провести статистический анализ сети связи путем моделирования ее на многополосной коммутируемоймодели 11.5Наиболее близким по технической сущности к изобретению является устройство, содержащее пульт управления, модели работ,выполненные в виде элементов задержки,генератор импульсов и дешифратор 12.Однако такие устройства сложны.Целью изобретения является упрощениеустройства,Поставленная цель достигается тем, чтопредложенное устройство содержит искатель,выполненный в виде элемента ИЛИ, входыкоторого соединены через ключи блокировкии ключи коммутации со входами элементовИ, соединяющих элементы задержки, моделирующие работы, входящие в один узелграфа. Выход искателя соединен со входомсчетчика с обратной связью, которая выполнена в виде последовательно соединенных одновибратора и усилителя, подключенных ковходу сброса показаний счетчика и ключаблокировки. Устройство работает следующим образом.Оператор набирает необходимые сведения для построения модели логической сети с заданными параметрами. Для этого входы элементов задержки 1, имитирующих ребра графа или работы для сетевых графиков, соединяют с соответствующими входами и выходами элементов И 2, имитирующих узлы сети или событиядля сетевых графиков. На клавиатуре пульта управления 3 набирают номер последнего узла или номер последнего события для сетевых графиков, Сигналы с пульта поступают в дешифратор 4, который открывает одну из групп ключей 5, соединенных со входами элемента И, имитирующего последние события.3Искатель 10 осушествляет хранение частичного количества выполненных работ и функцию преобразования параллельно-после довательной формы поступления сигналов в последовательную.Сигналы с искателя 10 поступают на регистры 8 и устанавливают их в единичное состояние. Элементы задержки 1, имитируюшие начальные ребра или начальные события, коммутируются с генератором импульсов 6. При нажатии на кнопку 7 генератор выдает импульс, который поступает на элементы задержки в соответствии с произведенной коммутацией.Поскольку события или вершина графа моделируются элементами И 2, то на их выходе нет сигнала до тех пор, пока он не придет на все входы, т, е, пока не будет выполнено условие взаимозависимости работ, имеюших место в действительности.Сигналы поступают до тех пор, пока на входы элемента Й 2 не придут сигналы последнего события, Поскольку соответствуюшая группа ключей 5 была открыта раньше, поступаюшие сигналы подаются на регистры, 8 через ключи 9. Число регистров 8 равно максимальному числу входов элемента И 2.По мере прихода сигналов на входы элементов И 2 регистры 8, соответствующие этим входам, устанавливаются в единичное состояние. Выходы всех ключей 9 помимо регистров 8, соедишвы с искателем 2.П реобразова нные последовательности сигналов с выхода искателя 1 О заносятся па счетчик 11 каждый раз по мере поступления новых сигналов, При этом на счетчике 11 хранится число выполненных работ из числа тех, которые заканчиваются рассматриваемым событием. Наличие сигнала на выходе счетчика 11 означает, что все работы закончены.Этот сигнал, пройдя одновибратор 12 и усилитель 13, превращается в сигнал достаточной длительности, чтобы его действие перекрыло время импульса, выдаваемого генератором 6, плюс максимально возможное время прохождения сигналов по элементамзадержки. Сигнал с выхода усилителя3,поступает на входы сброса разрядов счетчика 11 и закрывает ключи 9. Индикатор 4,5 соединенный с выходами регистров 8, в момент сброса счетчика 1 фиксирует состояние регистров 8 и сигнализируют о том, чтовсе работы выполнены.После этого на пульте набирают номерэлемента И, соответствующий событию, изкоторого выходит найденная критическая работа,Затем снова нажимают кнопку и аналогично по индикации находят предыдущуюкритическую работу и т. д,пока ве будетнайдет весь критический путь.фориула изобретения20Устройство для моделирования сетевыхграфиков, содержащее пульт управления, модели работ, выполнениыс в виде элементов задсржкн, генератор импульсов илсшифратор, отличшощееся тем, что, с целью упрощения устройства, оно содержит искатель, 25 выполненный в виде элемента ИЛИ, входыкоторого соединены через ключи блокировки и ключи коммутации со входами элементов И, соединяющих элементы задержки, моделируюшие работы, входящие в один узел графа, а выход искателя соединен со входом счетчика с обратной связью, которая выполнена в виде последовательно соединенных одновибратора и усилителя, подключенных ко входу сброса показаний счетчика и ключа блокировки.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство М 190070,М. кл. 6 06 6 7/48, 1965,2. Васильев В. В. и др. Решение задачоптимального планирования на электронных моделях. 1966, с. 132.Составитель И.Техред О. ЛугоТираж 826го комитета Совизобретений иЖ.35. Рачшскант, г. Ужгород,едактор Л. Утехинааказ 4913/4611 Н И И П И Го суда рст вен нпо делам113035, Мос ква,Филиал ПГЦ 1 Пате
