Стенд для испытания моделей и фрагментов сооружений

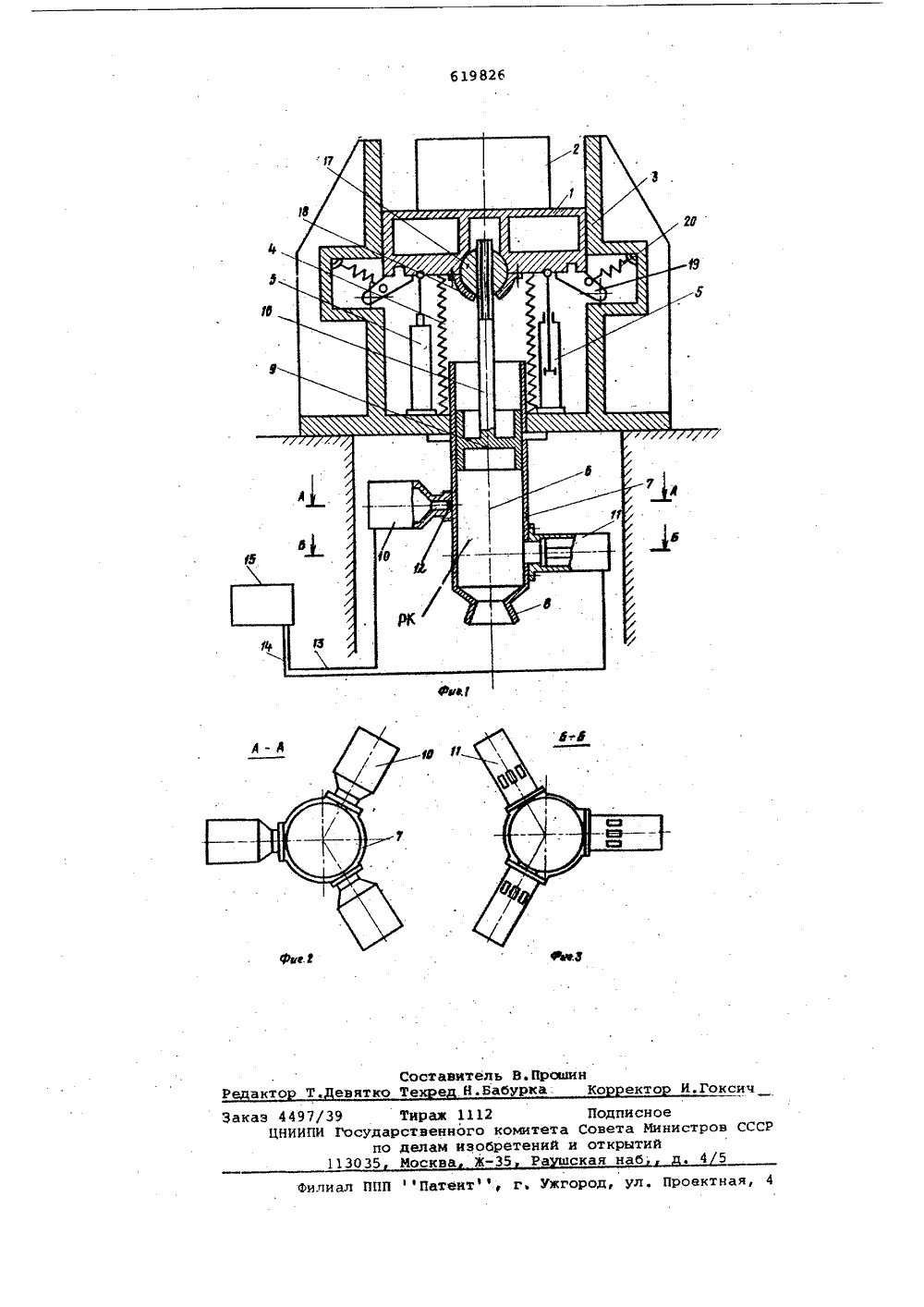

"т ОП ИСАЙИ Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(11) 619826 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. свид-вул. Заявле 70886/29-33 11,7 с 01 Н 3/3 исоединением заявки Государственный комите Совета Министров ССС .по делам изобретенийи открытий(43) Опуб бликования описания 2806,7(72) Авторы изобретения И.Иванов,1 Заявител СПЫТАНИЯ МОДЕЛЕЙ И ФРЛГМЕНТОВ СООРУЖЕНИЙ 4) СТ б ле 25 зк иГуст- ЗО ияейсереу Изобретение относится к области строительства и может быть использовано для испытания различных моделей зданий и сооружений, а также их фраг. ментов на воздействие механической колебательной .нагрузки, вызванной, например, сейсмическим воздействием.Наиболее близким к изобретению по технической сущности и достигаемому результату является стенд для испытания моделей и фрагментов сооружений, включающий. платформу для закрепления модели, вертикальные направляющие, подвески-амортизаторы, демпфер и привод в виде рабочей камеры с соплом, внутри которого расположен поршень со штоком, связанный с платформой 11Недостатком известного стенда является невозможность производства на нем неоднократных повторяющихся колебаний, действующих по разным законам и возникающих при различных сейсмических воздействиях.Целью изобретения является ими ц нарастающего сейсмического во д твия как по гармоническим, та н гулярным законам.казанная цель достигается тем .что стенд выполнен с программным углов, Л.С.Петров и А.И. Плуг ройством, а рабочая камера снабжена аккумул ятором давления порохового типа и клапанами сброса давления, при. чем аккумуляторы давления соединены посредством мембран с рабочей камерой, а клапаны сброса давления включены в цепь программного устройства.На фиг, 1 изображен общий вид стенда .с разрезом по продольной оси; на фиг. 2 - разрез А-А на фиг,1; на фиг.з - разрез Б-Б на фиг.1.Стенд включает платформу 1 с испытываемям объектом 2, вертикальные направляющие 3, регулнруевие .подвески- амортизаторы 4, демпферы 5 и привод б, состоящий иэ цилиндра 7 с соплом 8, образующего с поршнем 9 рабочую камеру (РК). На цилиндре 7 установлены аккумуляторы давления 10, например пороховыеи клапаны сброса давления 11 Полости аккумуляторов 10 отделены от рабочей камеры мембранами 12.йккумуляторы и клапаны сброса давния соединены электрическими цепями 13 и 14 с программным устройством 15, работающим по заданной программе. Поршень 9 при помощи штока 16, конец которого снабжен резьбой и шаровой гайкой 17 с накладкой 18, соединен с нижней частью платформы 1, котораяудерживается фиксаторОм 19 с пружиной 20Стенд работает следующим образом.После выверки и вывода на нулевую отметку платфорж 1 с установленной ,моделью 2 при помощи амортизаторов 4 платформа устанавливается на фиксаторы 19. На цилиндре.,7 монтируются аккумуляторы давления 10 и подключаются с помощью электроцепи 13 к программному Устройству 15, настро енному на заданную программУ.После включения программного устройства 15 срабатывает один из аккумуляторов давяения 10, прорывая мембрану 12 . Выходящие газы действуют на поршень .9, который через гайку 17 и платформу 1 воздействует на испытуежй объект 2, при этом часть газов сбрасывается через сопло 8. При достижении необходимой высоты платформой 1 программным устройством 15 включаются клапаны сброса дав ления 11.Программное устройство может включать как один за другим, так и несколько аккумуляторов давления и кла панов сброса. Сброс давления может производиться в любой момент определенными ступенями, обеспечивая необходиьий закон колебания. формула изобретенияСтенд для испытания моделей и фрагментов сооружений, включающий платформу для закрепления модели, вертикальные направляющие, подвески-амортизаторы, демпфер и прйвод в виде рабочей камеры с соплом,:внутри которого расположен поршень со штоком,связанный с платформой, о т л ич а ю щ и й с я тем, что, с цельюимитации нарастающего сейсмическоговоздействия как по гармоническим таки нерегулярным законам, стенд выйолнен с программным устройством, а рабочая камера снабжена аккумуляторомдавления порохового типа, соединенными посредством мембран с рабочей х 0 камерой и клапанами сброса давления,включенными в цепь программного устройства.Источники информациипринятые вовнимание при экспертизе: 25 1. Авторское свидетельство СССР9255615, кл. Я 01 я 3/32, 1969,б 19826 фу 1 Фиг. 8 Составитель В. Прошин евятко Те е Н.Бабурка Ко еГоксич Заказ 4497/39цНИИПИ Госу 5 ал ППП Патеит 1 ф, г, ужгород, ул. Проектная Тираж 1112 ственного к делам изобр Москва ЖПодписноетета Совета Иинистроний и открытийРа ская наб . 4
