Устройство формирования частоты равной среднему значению частот нескольких генераторов

Номер патента: 612385

Авторы: Болотов, Лепко, Новиков

ZIP архив

Текст

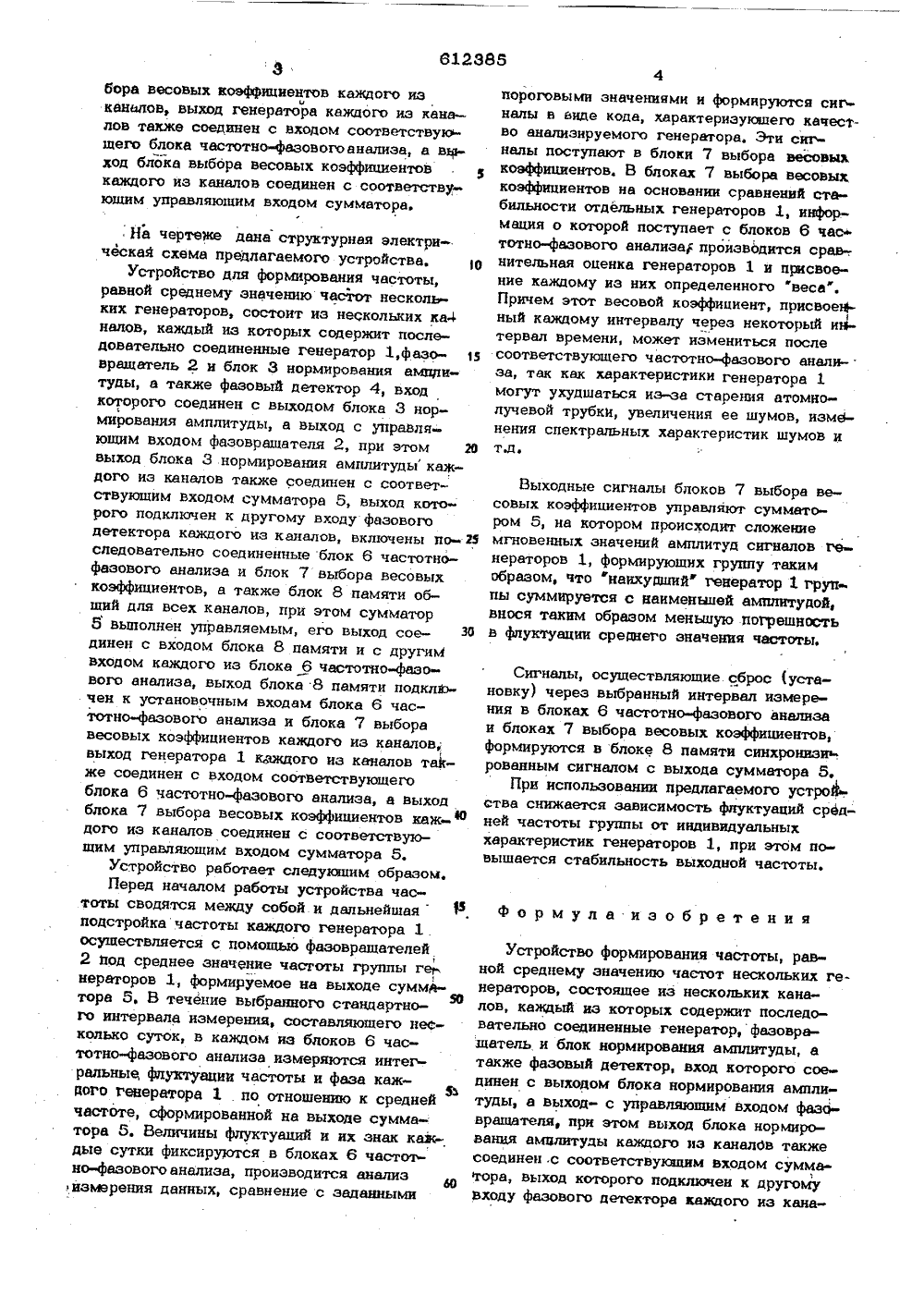

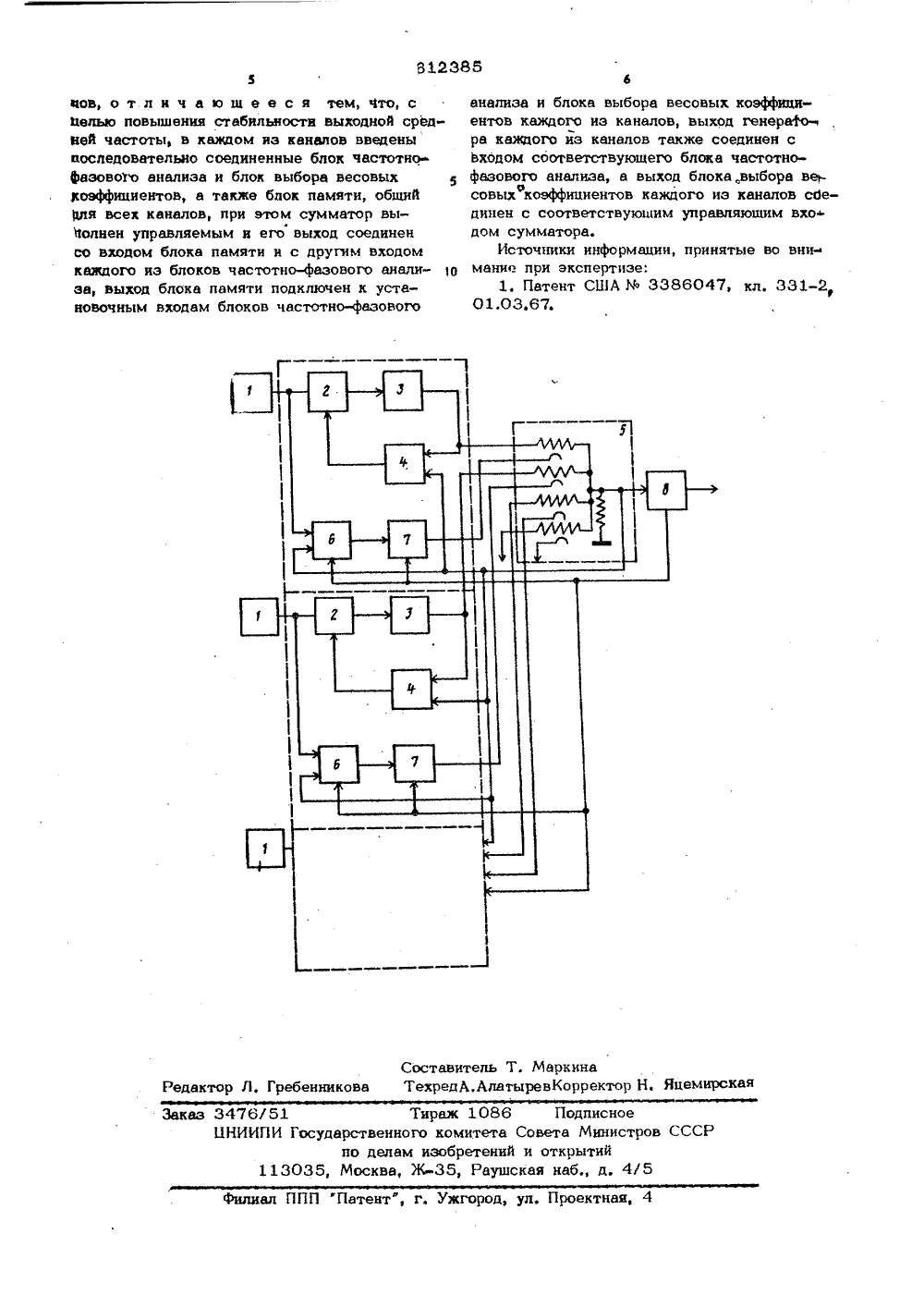

Союз СоветскихСоциалисенцескихРеса убаик о й ЕИЗОБРЕТЕН ИЯ(53) М, Кл, НОЗВЗ нсоелинени Приоритет Гееудеретеенный иеиитет йввта Нинистрав СССР ее делам изобретений н етирытий) Заявите 4) УСТРОЙСТВО ФОРМИРОВАНИЯ ЧАСТОТЫ, РАВНО СРЕДНЕМУ ЗНАЧЕНИЮ ЧАСТОТ НЕСКОЛЬКИХ ГЕНЕРАТОРОВадол Изобретение относится к радиотехйнке иможет использоваться в устройствах, обеспечивающих формирование высокостабильнойопорной частоты, называемых групповымистандартами частоты.,Известно устройство для формированиячастоты, равной среднему значению частотнескольких генераторов, состоящее из нескольких каналов, каждый из которых содержнт последовательно соединенные генераторфазовращатель и блок нормирования амплитуды, а также фазовый детектор, вход которого соединен с выходом блока нормирования амплитуды, а выход - с управляющимвходом фазовращателя, при этом выход блока нормирования амплитуды каждого из каналов также соединен с соответствующим входом сумматоравыход которого подключенк другому входу фазового детектора каждого из каналов 1,Однако такое устройство обладает знчительным разбросом характеристик поговременной стабильности.Цель изобретения - повышение стабильности выходной средней частоты. Для этого в устройстве для. формирования частоты, равной среднему значению ча тот нескольких генераторов, состоящем из нескольких каналов, каждый из которых содержит последовательно соединенные генератор, фазоврашатель и блок нормирования амплитуды, а также фазовый детектор, вход которого соединен с выходом блока нормирования амплитуды, а выход - с управляющим входом фазоврашателя, при этом выход блока нормирования амплитуды кажаого из каналов также соединен с соответствуютпим входом сумматора, выход котороо подключен к другому входу фазового детектора каждого из каналов, в каждом из каналов введены последовательно соединенные блок частотно-фазового анализа и блок выбора весовых коэффициентов, а также блок памяти, общий для всех каналов, при этом сумматор выполнен управляемым и его выход соединен со входом блока памятет н с другим входом каждого из блоков частотно- фазового анализа, выход блока памяти подключен к установочным входам бло- Эков частотно-фазового анализа и блока ы 612385бора весовых коэффициентов каждого изнканалов, выход генератора каждого из каналов также соединен с входом соответствующего блока частотно-фазовогоаналиэа, а выход блока выбора весовых коэффициентов каждого из каналов соединен с соответствующим управляющим входом сумматора.ФНа чертеже дана структурная электрическая схема предлагаемого устройства. 1 ОУстройство для формирования частоты, равной среднему значению частот нескольких генераторов, состоит из нескольких ко палов, каждый иэ которых содержит последовательно соединенные генератор 1,фазо з вращатель 2 и блок 3 нормирования амплитуды, а также фазовый детектор 4, вход которого соединен с выходом блока 3 нормирования амплитуды, а выход с управляющим входом фаэовращателя 2, при этом 20 выход блока 3 нормирования амплитуды каждого из каналов также соединен с соответствующим входом сумматора 5, выход которого подключен к другому входу фазового детектора каждого из каналов, включены последовательно соединенные блок 6 частотно- фазового анализа и блок 7 выбора весовых коэффициентов, а также блок 8 памяти общий для всех каналов, при этом сумматор 5 выполнен управляемым, его выход сое- ЗО динен с входом блока 8 памяти и с другим входом каждого из блока 6 частотно-фазоВого анализа, выход блока 8 памяти подключен к установочным входам блока 6 частотно-фазового анализа и блока 7 выбора весовых коэффициентов каждого из каналов выход генератора 1 к;окдого из каналов также соединен с входом соответствующего блока 6 частотно-фазового анализа, а выход блока 7 выбора весовых коэффициентов каж-о дого из каналов соединен с соответствующим управляющим входом сумматора 5.Устройство работает следующим образом.Перед началом работы устройства частоты сводятся между собой и дальнейшаяЮ. подстройка частоты каждого генератора 1. осуществляется с помощью фазовращателей 2 Под среднее значение частоты группы ге. нераторов 1, формируемое на выходе суммьтора 5, В течение выбранного стандартного интервала измерения, составляющего несколько суток, в каждом из блоков 6 частотно-фазового анализа измеряются интегральны флуктуации частоты и фаза кажйого генератора 3 по отношению к среднейй частоте, сформированной на выходе сумматора 5. Величины флуктуаций и их знак каж дые сутки фиксируются в блоках 6 частотно-фазового анализа, производится анализ измерения данных, сравнение с заданными пороговыми значениями и формируются сигналы в аиде кода, характеризующего качество анализируемого генератора. Этн сигналы поступают в блоки 7 выбора весовых коэффициентов. В блоках 7 выбора весовых коэффициентов на основании сравнений стабильности отдельных генераторов 1, информация о которой поступает с блоков 6 час тотно-фазового анализами производится срав-. нительная оценка генераторов 1 и присвоение каждому из них определенного веса". Причем этот весовой коэффициент, присвоен- ный каждому интервалу через некоторый и тервал времени, может измениться после соответствующего частотно-фазового анали- . за, так как характеристики генератора 1 могут ухудшаться из-аа старения атомно- лучевой трубки, увеличения ее шумов, изменения спектральных характеристик шумов и тд.Выходные сигналы блоков 7 выбора весовых коэффициентов управляют сумматором 5, на котором происходит сложение мгновенных значений амплитуд сигналов генераторов 1, формирующих группу таким образом, что "наихудший генератор 1 группы суммируется с наименыцей амплитудой, внося таким образом меньшую погрешность в флуктуации среднего значения частоты,Сигналы, осуществляющие сброс (установку) через выбранный интервал иэмер ния в блоках 6 частотно-фазового анализа и блоках 7 выбора весовых коэффициентов, формируются в блоке 8 памяти синхрониэив рованным сигналом с выхода сумматора 5,При использовании предлагаемого устройства снижается зависимость флуктуаций средней частоты группы от индивидуальных характеристик генераторов 1, при этом повышается стабильность выходной частоты.Формула изобретенияУстройство формирования частоты, равной среднему значению частот нескольких генераторов, состоящее из нескольких каналов, каждый нз которых содержит последовательно соединенные генератор, фазовращатель и блок нормирования амплитуды, а также фазовый детектор, вход которого соединен с выходом блока нормирования амплитуды, а выход- с управляющим входом фазовращателя, прн этом выход блока нормирования амплитуды каждого из каналов также соединен.с соответствующим входом суммачора, выход которого подключен к другому Входу фазового детектора каждого из канар 12385 Составитель Т. МаркинаРедактор Л. Гребенникова Техреду,АлатыревКорректор Н. ЯпЗаказ 3476/51иБНИИПИ ов СССР емирск раж 1086 Подписное комитета Совета Министр зобретений и открытий 35, Раушская наб., д. 4/ Т Государственного по делам Москва, Ж3035,Патент, г. Ужгород, ул, Проектная, 4 аов, о т л и ч и ю щ е е с я тем, что, сцелью повышения стабильности выходной средней частоты, в каждом из каналов введеныпоследовательно соединенные блок частотно9 взовоъ анализа и блок выбора весовыхкоэффициентов, в также блок памяти, общийрля всех каналов, при этом сумматор выяолнен управляемым и его выход соединенсо входом блока памяти и с другим входомкаждого из блоков частотно-фазового анвлиза, выход блока памяти подключен к установочным входам блоков частотно-фазового анализа и блока выбора весовых коэффициентов каждого из каналов, выход генераФо- рв каждого йз каналов также соединен с Ьходом соответствуюшего блока чвстотнофвзового анализа, в выход блока, выбора веьсовыл коэффициентов каждого из каналов соединен с соответствуюынм управляющим вло дом сумматоре,Источники информации, принятые во вни мание при экспертизе:1, Патент США Иц 3386047, кл. 331-2 01.03,67.

Смотреть

Заявка

2395174, 19.07.1976

ПРЕДПРИЯТИЕ ПЯ В-2203

БОЛОТОВ ИГОРЬ МИХАЙЛОВИЧ, ЛЕПКО НИНЕЛЬ НИКОЛАЕВНА, НОВИКОВ ГЕННАДИЙ ДАВЫДОВИЧ

МПК / Метки

МПК: H03B 3/08

Метки: генераторов, значению, нескольких, равной, среднему, формирования, частот, частоты

Опубликовано: 25.06.1978
