Формирователь колоколообразных импульсов

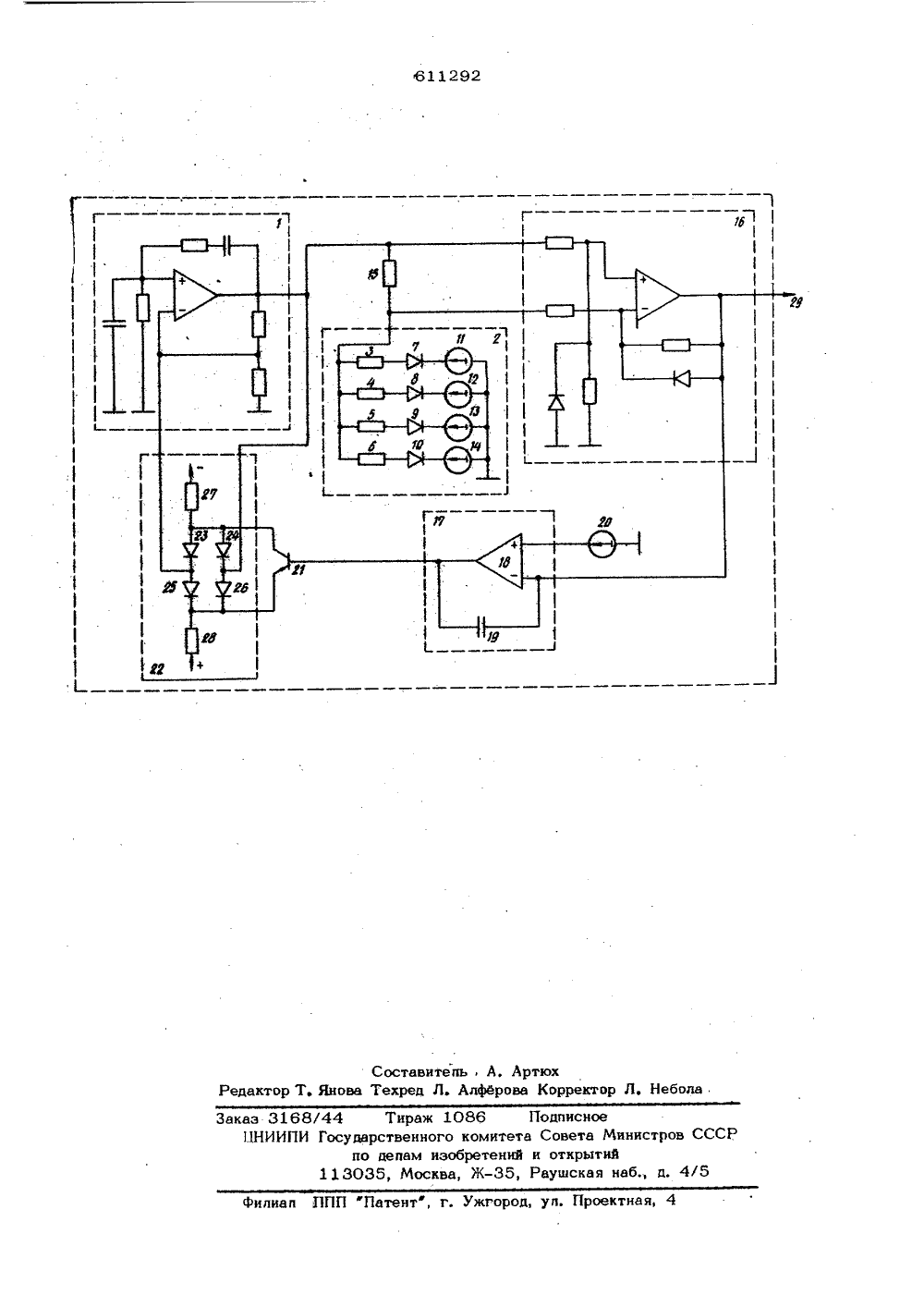

Сотоз Советскни Социалистических Республик(51) М, Кл,Н 03 К 4/04 22) Заявлено 03,11,75 (21) 2185645/18 с присоединением вкисударстаеиюи иомит ааата Министроа ССС ао делам изобретениюи открытий(088,8) 45) Дата опубликования описания 12.05.7(72) Автор иаобретеиия В. В. Пахомов Рижский ордена Ленина государственный эпектротехнический завод ВЭФ им. В. И, Ленина 1) ЗаявитБРАЗНЫХ к импупьсной епь копокопообразший формироватепь ной формы, выпопконденсаторе, инправпяемом ключе,бпоком управпестройство, связанГ 11данного формировате ляточность формирования си ла. звестен формирователь колокопообразимпульсов, содержащий генератор синупьного напряжения, выпопненный на ционном усипитепе с мостовой времяшей 1 кС-цепью, аиоаный аппроксимаподключенный через резистор к выхонератора . синусоидального напряя и к одному из входов дифференциапьусилителя, второй вход которого соес выходом диоаного аппроксиматора реаственно ;Ц,ных соид ого соединен с усипитепя.труктурная эпектго формирователя. оп задаютор,ду гежени держит генератор 1ряжения, выпопненныйпитепе с мостовой ногодиненепос Формировате пь синусоидального н на операционном у 1Изобретение относитс технике.Известен формироват ных импульсов, содержа импупьсов копокопообра неиный на накопительном дуктивном элементе и у соединенном с релейным ния, а также выходное ное с нагрузкойНедостатком явпяется мапая Банный формироватепь имеет недостаточную стабппьность,1 епью изобретения явпяется повышениестабипьности формируемых импульсов.Поставленная цепь достигается тем, чтов предлагаемый формирователь копокопообразных импупьсов введен амплитудный компаратор, транзистор и диодный мостовой ограничитель, одна диагонайь которого под- О кпючена:лежду входом и выходом операционного усилителя генератора синусоидапьного напряжения, а другая через резисторы подключена к зажимам источника разнопопярного напряжения и непосредственно 5 к коппектору и эмиттеру транзистора, базакоторого соединена с выходом амппитудного компаратора, вход которвыходом дифференциальногоНа чертеже приведена с26 рическая схема описываемовремязадающей ЙС - цепью, диодный аппроксиматор 2, состоящий из резисторов 3-6,диодов 7-10 и источников 11-14 смещенияподключенный через резистор 15 к выходугенератора 1 синусоидального напряженияи входом дифференциального усилителя 16,амплитудный компаратор 17,выполненныйна операционном усилителе 18 с конденсатором 19 в цепи обратной связи и источнике 20 смешения, транзистор 21, диодный 10мостовой ограничитель 22 с диодами 2 З 26 и резисторами 27 и 26, подключеннымик источнику разнополярного напряжения (цачертеже не показан). Выходной сигнал снимается с выхода 29. 15Принцип работы формирователя заключается в следующем,Генератор 1 синусоидального напрякениягенерирует колебания, амплитуда которыхопределяется падением напрякения на транзисторе 21, включенном в диагональ диодного мостового ограничителя 22.При нарастании положительной попуволнысинусоидального напряжения на входе диодного аппроксиматора 2 диоды 7-10 последовательно подключают к резистору 15 резисторы 3-6,в результате чего падениенапряжения ца резисторе 1 5 возрастает,по закону, определяемому формирующей цепью.Величины резисторов 3-6 и напряжений 30источников 11-14 смещенияформирующейцепи выбраны таким образом, что при изменении напряжения по синусоидальномузакону ток в резисторе 1 5 изменяется пообратно-экспоненциальному квадратичному 35закону, определяющему импульс тока колоколообразной формы.При прохождении отрицательной полуводнысицусоидального напряжения диодный аппроксиматор не функционирует.40Сформированные и усиленные до необходимой амплитуды дифференциальным усилителем 16 колоколообразные импульсы поступаот на вход амплитулцого компаратора 17,где сравнивается с опорным напряжениемисточника 20 смещения. Разностный выходной сигнал управляет проводимостью.транзистора 21, который изменяет амплитуду выходного сигнала генератора 1 синусоидального напряжения изменяя падение напряжения в диагонали мостового диодного ограничителя 22.Таким образом, в формирователе колоколообразных импульсов замыкается петля обратной связи, которая стабилизирует амплитуду выходных импульсов с точностью, практически равной точности напряжения источника 20 смещения.Формула изобретения1Формирователь колоколообразных импульсов, содержащий генератор синусоидапьного напряжения, выполненный, например,на операционном усилителе Ь мостовой время- задающей ЙС- цепью, диодный аппроксиматор подключенный через резистор к выходу генератора синусоидального напряжения и к одйому из входов дифференциального усилителя, второй вход которого соединен с выходом диодного аппроксиматора непосредственно, отличающийся тем, что, с целью повышения стабильности формируемых импульсов, в него введен амплитудный компаратор, транзистор и диодный мостовой ограничительодна диагональ которого подключена между входом и выходом операционного усилителя генератора синусоидального напряжения а другая через резисУторы. подключена к зажимам источника разнополярного напряжения и непосредственно к коллектору и эмиттеру транзистора,. база которого соединена с выходом амплитудного комларатора, вход которого соединен с выходом дифференциального усилителя.Источники информации, принятые во внимание при экспертизе:1, Бей Яуз 1 еъ 30 оги, . 1960,Ьер 1. %5, р,2221-2253,2. Патент Франции М 2165524,хл, Н 03 К 4/04, 07.09,73.Составитель А, Артюхедактор Т. Янова Техред Л. Алферова Корре Небопа 4 Тираж 1086осударственного комитпо делам изобретен13035, Москва, Жказ 316 ЦНИИП Подписноета Совета Миниснй и открытий
